1. 引言
齐纳二极管是一种特殊设计的半导体二极管，其核心特性是当反向电压超过特定阈值时，会流过较大的反向电流，从而维持二极管两端的电压基本恒定。该阈值被称为"齐纳电压"。当施加在二极管上的反向电压超过齐纳电压时，耗尽层内产生的电场会引发隧穿效应和碰撞电离，使反向电流急剧增加，从而使二极管引脚间的电压稳定在接近恒定的值。
与普通二极管在高反向电压下会发生破坏性故障不同，齐纳二极管被设计为能够在不发生破坏性故障的前提下，以稳定的状态持续进行反向工作。正是这种特性，使其成为稳压、过压保护等电路中不可或缺的基础元件。
2. 齐纳击穿与雪崩击穿的区别
不断提高反向电压，进入击穿区域时，主要会发生"齐纳击穿（隧穿效应） "和"雪崩击穿（碰撞电离）"两种现象。具体哪种现象占主导地位取决于电压范围。

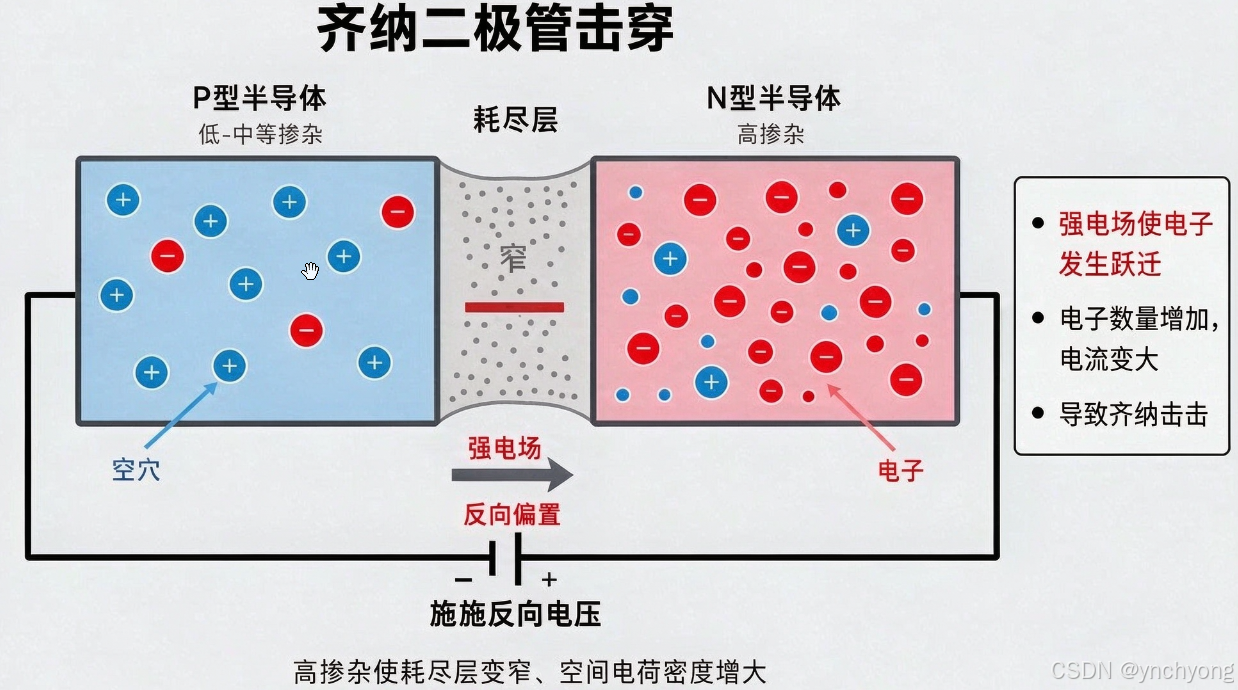

通常情况下，为了获得较低的击穿电压（大约在5〜6 V以下的范围），需要进行高浓度掺杂。这使得耗尽层变薄，容易形成强电场。其结果是以隧穿效应引起的载流子迁移为主要因素的齐纳击穿占据主导地位，即使电压发生微小变化，反向电流也会急剧增加。
另一方面，要实现较高的击穿电压（通常指6V以上的范围），需要进行低浓度掺杂 。这使得耗尽层变厚，载流子在电场中加速与原子碰撞，生成电子-空穴对（碰撞电离），导致载流子增加。其结果是电流急剧增加，雪崩击穿成为主要现象。另外，在5~7V附近的电压带，齐纳击穿和雪崩击穿也可能混合出现。
3. 齐纳二极管的主要应用
齐纳二极管凭借其稳定的反向击穿特性，在电子电路中有着广泛的应用，主要包括以下几个方面：

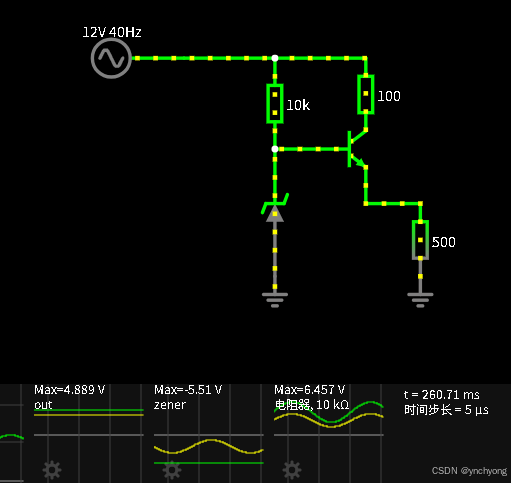

- 电压稳压：将齐纳二极管与限流电阻串联，可在负载变化时维持输出端电压基本恒定，常用于简易稳压电源和基准电压源。
- 过压保护：当电路电压超过齐纳电压时，二极管导通并将电压钳制在安全范围内，从而保护后级敏感元件免受浪涌损坏。
- 电平钳位：利用其钳位特性，可将信号电平限制在指定范围，常用于接口保护和波形整形。
4. 总结
齐纳二极管通过高浓度掺杂实现低电压下的齐纳击穿，通过低浓度掺杂实现高电压下的雪崩击穿，从而在反向偏置下稳定工作。理解这两种击穿机制的区别，有助于在实际设计中正确选型，充分发挥其在稳压与保护电路中的作用。
