【IMX6ULL Linux系统移植】内核编译裁剪 + rootfs 构建 + 完整启动流程梳理

susplus2026-10-11 11:55

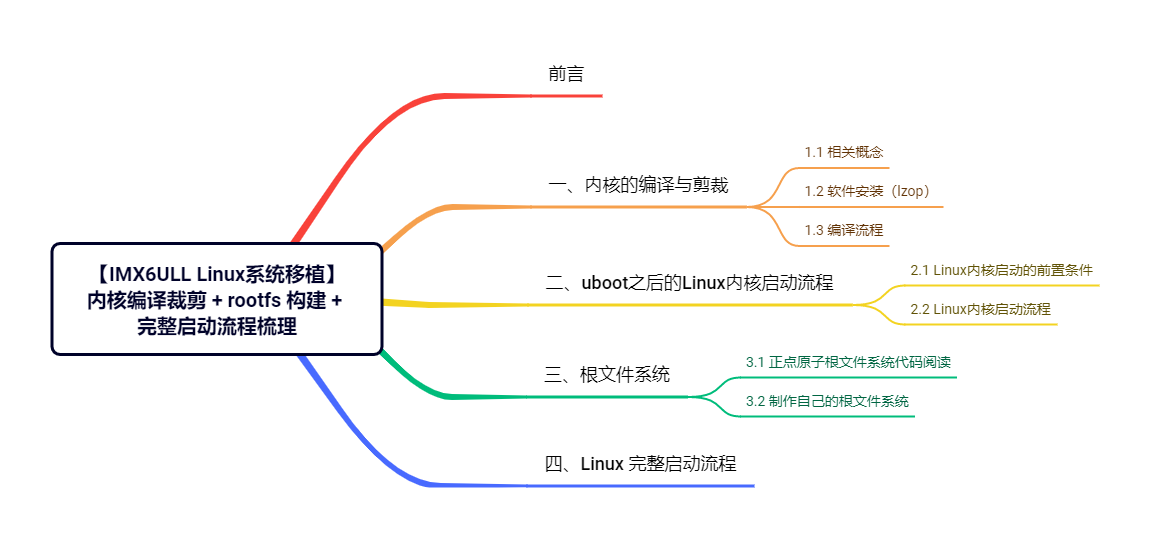

文章目录

    • 前言
    • 一、内核的编译与剪裁
      • [1.1 相关概念](#1.1 相关概念)
      • [1.2 软件安装（lzop）](#1.2 软件安装（lzop）)
      • [1.3 编译流程](#1.3 编译流程)
    • 二、uboot之后的Linux内核启动流程
      • [2.1 Linux内核启动的前置条件](#2.1 Linux内核启动的前置条件)
      • [2.2 Linux内核启动流程](#2.2 Linux内核启动流程)
    • 三、根文件系统
      • [3.1 正点原子根文件系统代码阅读](#3.1 正点原子根文件系统代码阅读)
      • [3.2 制作自己的根文件系统](#3.2 制作自己的根文件系统)
    • [四、Linux 完整启动流程](#四、Linux 完整启动流程)

前言

在上篇文章IMX6ULL Linux系统移植】SD卡分区 | uboot详解中，在使用SD卡进行系统移植情况下，我们完成了对SD卡分区的了解，并且对uboot的启动流程有了一定的掌握。在这篇文章中，我们将学习内核的编译与剪裁，根文件系统rootfs，以及对Linux系统启动流程的完整梳理。

一、内核的编译与剪裁

1.1 相关概念

内核是操作系统的核心功能代码，是一个大型的开源项目，在嵌入式设备中，不需要这么多的功能，并且也装不下这么大的系统，因此，我们需要对这个源码进行裁剪、编译。我们使用的内核版本为Linux4.1.15。

1.2 软件安装（lzop）

lzop 是基于 LZO 算法的高速无损压缩程序。

用途：

✅ Linux 内核编译：生成 zImage 内核镜像，很多嵌入式内核配置依赖 lzop，缺少它编译会报错。

✅ 嵌入式开发、bootloader 加载 lzo 压缩的内核。

1.3 编译流程

  1. 把linux内核复制到虚拟机，进行解压操作：
    tar -zxvf linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek.tar.gz

  2. 进入内核文件夹：
    cd linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek/

  3. 使用编译命令进行编译

    c 复制代码
    make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_alientek_emmc_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig  #内核地图，驱动，模块和c文件的关系
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16
    1. make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean:
      大清理，清除编译产生的中间文件，以及执行文件等；
    2. make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_alientek_emmc_defconfig：
      生成 .config，内核编译的核心配置文件；

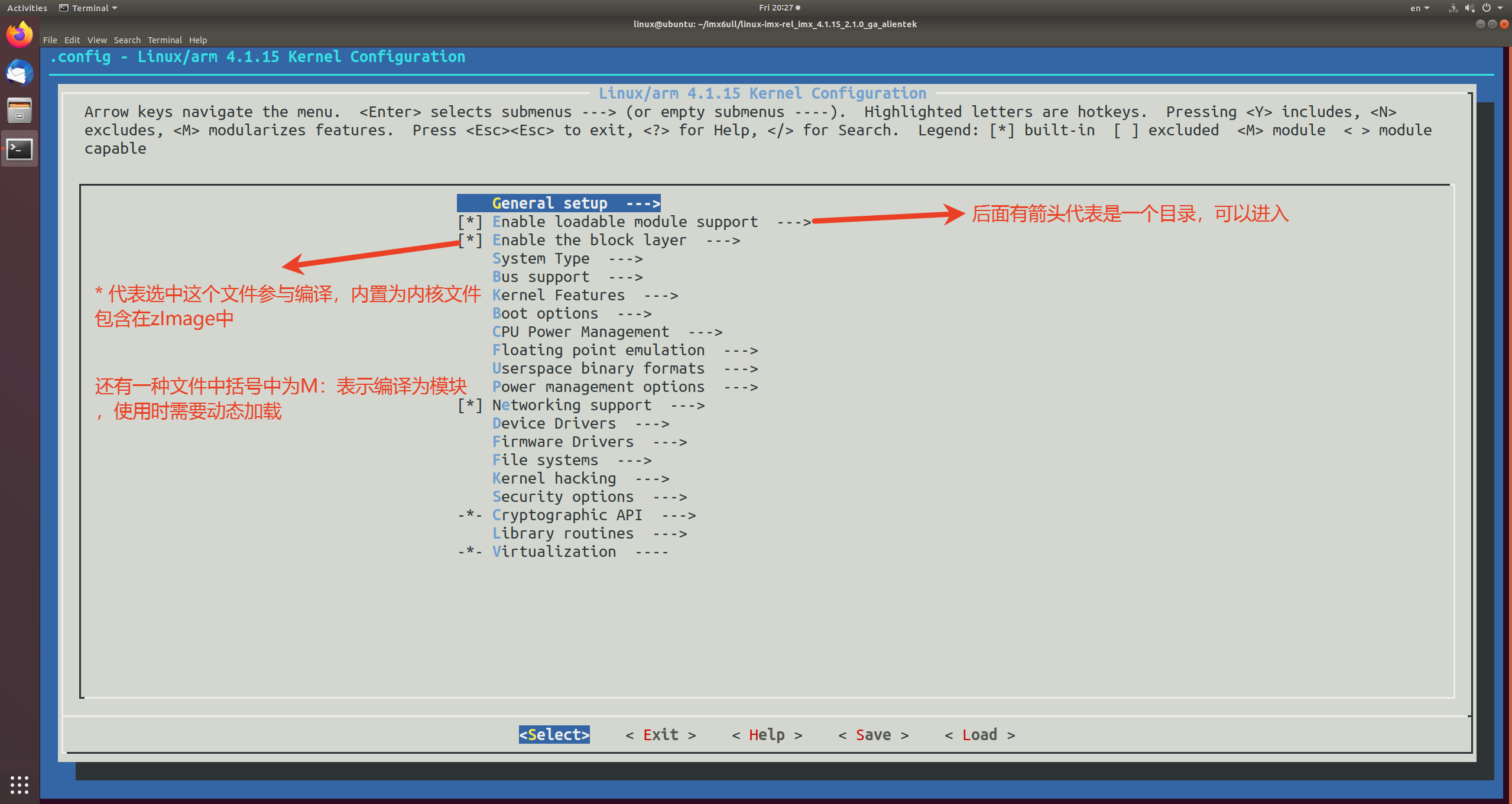

    3. make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig：
      图形化配置界面（终端窗口），用来修改内核配置 ，如图所示，

      在这里面进行参与编译文件的选择就称之为内核的裁剪。
    4. make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16：
      编译全套产物：zImage 内核镜像 + 设备树 dtb + 内核模块 ko
    • -j16：多线程编译，16 个任务并行，数字一般填 CPU 核心数

  4. 生成结果
    结果文件主要为2个必备文件以及一些.ko文件：

    • 内核镜像文件： arch/arm/boot/zImage
    • 设备树文件： arch/arm/boot/dts/imx6ull-alientek-emmc.dtb文件
    • 相关的驱动文件 *.ko

  5. 将编译好的两个系统相关的文件拷贝到tftp管理目录下

  6. 重新启动开发板，每次从Ubuntu管理目录下载最新版本的内核和设备树文件

二、uboot之后的Linux内核启动流程

U-Boot 是引导加载程序（Bootloader），负责硬件初始化，找到并把 Linux 内核加载到内存，最后启动内核；内核接管之后，U-Boot 就退出，不再运行。

2.1 Linux内核启动的前置条件

  1. MMU 必须关闭
    U-Boot 跳转内核瞬间，不能开启 MMU 。

    • MMU 一开就是虚拟地址，而内核刚入口stext汇编是按照物理地址运行的；
    • 内核head.S里面会自己去初始化页表、由内核自己打开 MMU；
    • 如果 U-Boot 带着 MMU 直接跳过去，地址翻译错乱，内核直接崩溃。

  2. D-cache（数据缓存）必须关闭
    D-cache 是读写内存用的缓存。

    • 如果 D-cache 开启，缓存中的脏数据和真实 DDR 内存不一致；
    • 内核初始化内存、BSS 清零、操作设备树的时候，会读到脏缓存，引发随机 bug。

  3. I-Cache（指令缓存）无所谓
    I-cache 只缓存代码指令。

    • 打开 I-cache 只是加速取指令，不会影响数据一致性；
    • 内核stext汇编里会自行处理 I-cache，所以 U-Boot 开或者关都可以。

  4. r0 = 0
    ARM Linux 启动 ABI 强制约定，r0 必须置 0，是历史 ABI 保留项。

  5. r1 = machine nr（机器 ID）
    现在设备树 dtb 方式下，这个 machine nr可以填 - 1，内核会忽略 r1，直接解析 r2 里的 dtb。IMX6ULL 就是用 dtb 方式。

  6. r2 = atags /dtb 首地址

    • ATAGS：老式，把板载信息（内存大小、串口、根分区）打包成标签列表，放在内存，r2 指向这个 atags 起始地址；
    • DTB 设备树：现代方案（IMX6ULL 用这个），r2 存放 dtb 在内存中的物理起始地址。

    内核 stext 汇编拿到 r2，后续 C 代码start_kernel就会解析这个 dtb，获取硬件信息。

2.2 Linux内核启动流程

接下来就是Linux启动流程了。与uboot的流程类似，我们可以通过lds链接脚本来对linux启动的流程进行梳理：

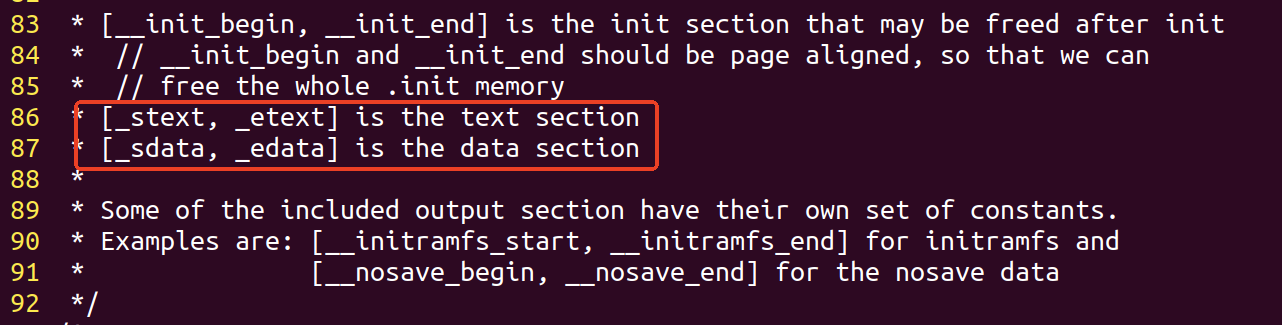

打开arch/arm/kernel/vmlinux.lds：

  1. [_stext, _etext] .text 代码段：内核可执行指令（所有内核函数代码），只读，运行期间永久保留，不会释放。
  2. [_sdata, _edata] .data 数据段：已经初始化的全局变量，可读可写，内核全程使用。

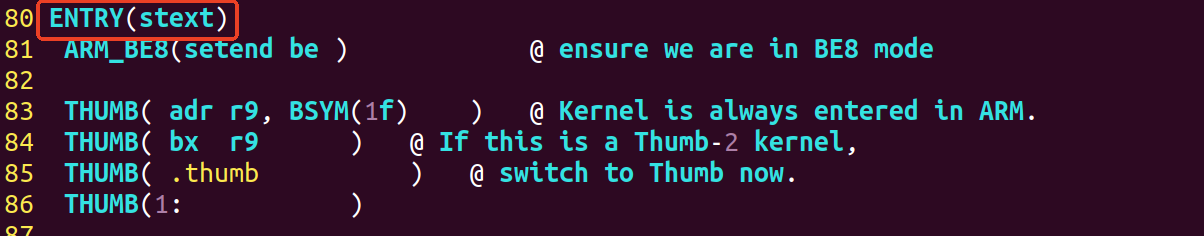

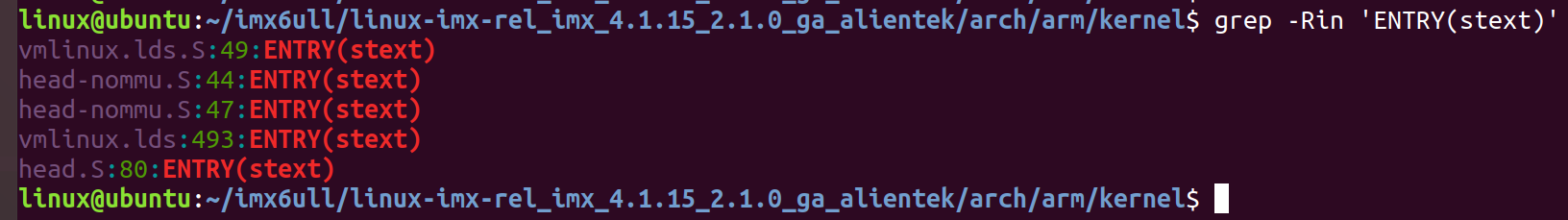

我们跟进stext去看Linux内核相关的代码，刚从 U-Boot 跳过来的时候，CPU 还处在裸机环境，C 语言根本跑不起来。必须先用汇编stext做最底层的硬件 / 寄存器环境搭建，环境就绪后，才能进入 C 代码环境。ENTRY(stext)就是标记这一段汇编是内核的入口，因此我们使用grep -Rin 'ENTRY(stext)'指令来找到这个入口：

  • head.S：带 MMU 的内核启动汇编（IMX6ULL 用这个）
  • head-nommu.S：无 MMU 版本，不使用

我们进入head.S：

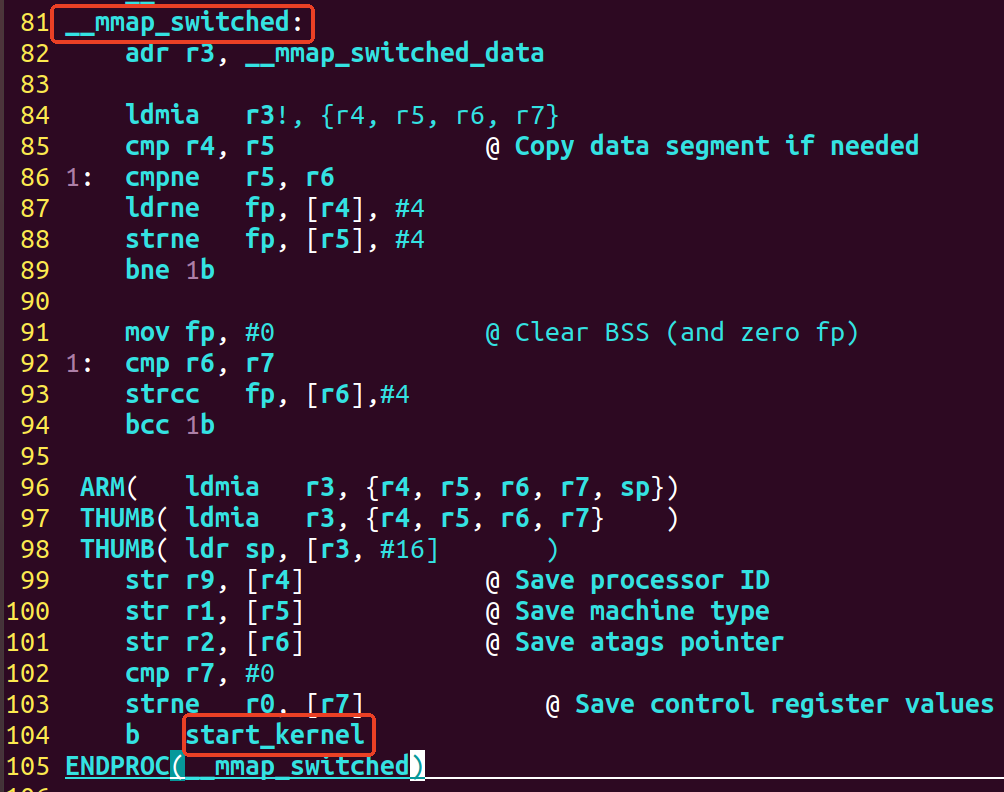

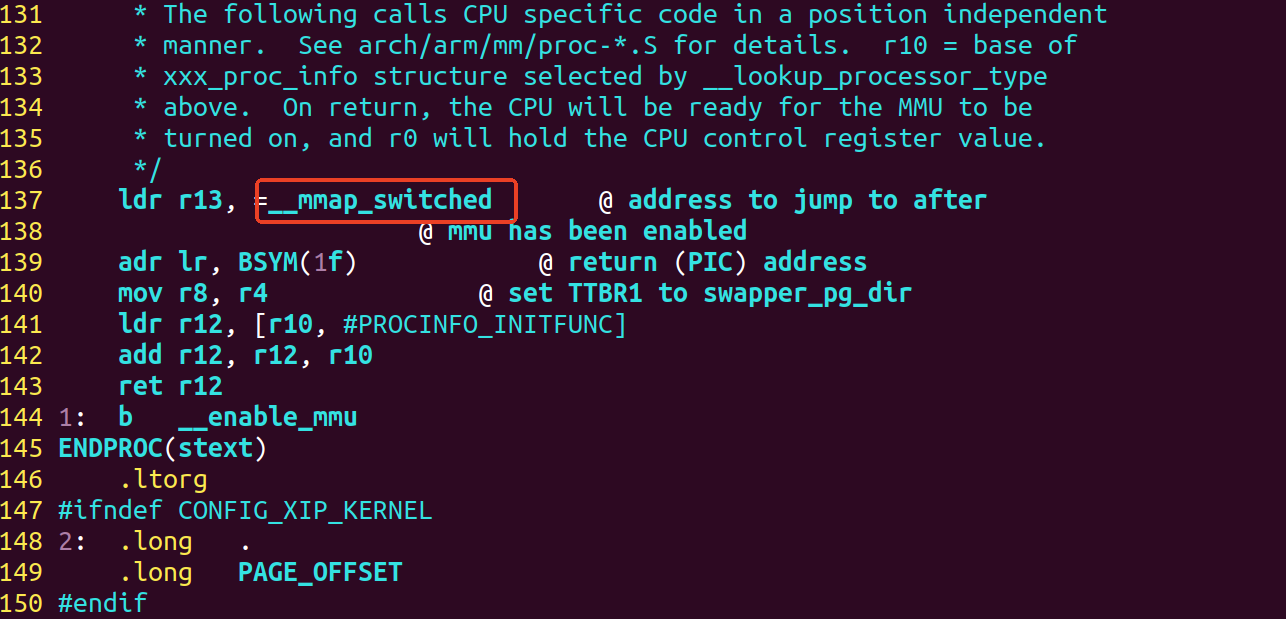

往下翻，我们可以看到带有注释的一段代码：

这段代码作用是：先保存 MMU 开启后的目标入口__mmap_switched，设置返回地址，把临时页表基址存入 r8；然后从proc_info结构体取出当前 CPU 对应的__cpu_flush函数地址并跳转。__cpu_flush负责配置 TTBR 页表寄存器、开启 MMU 和 Cache；MMU 打开完成后返回，继续执行__mmap_switched，完成 BSS 清零、准备 C 栈，最终调用start_kernel：

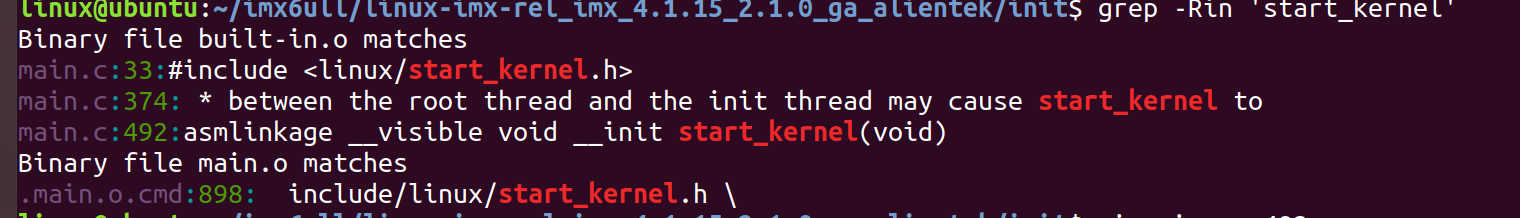

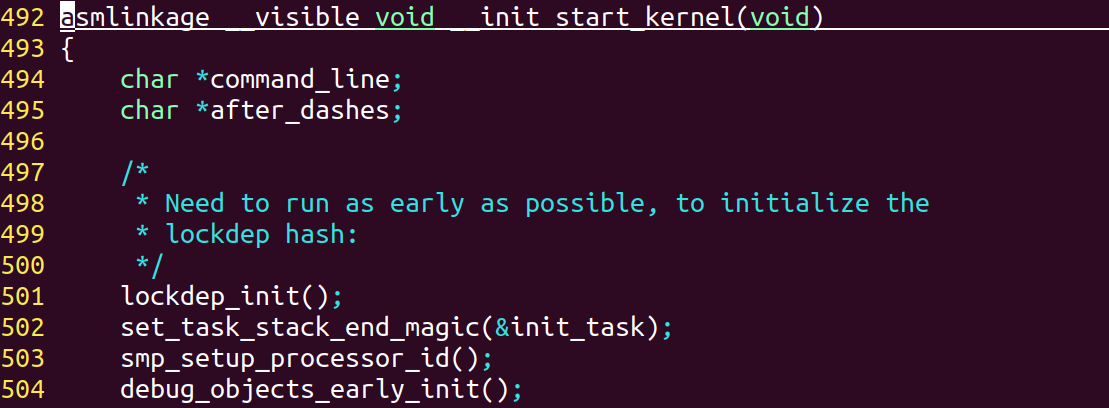

此时，我们要再跟入会发现start_kernel不再此文件夹了，因为start_kernel就是大量的初始化，所以，它位于linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek/init目录下，去此目录下查找：

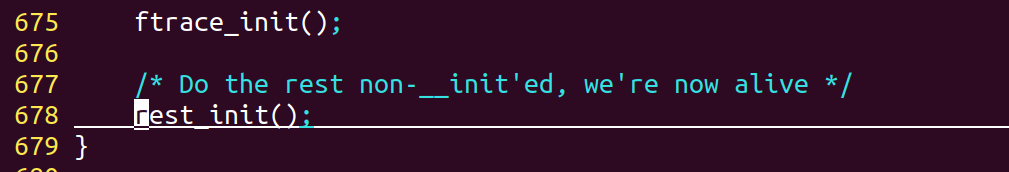

翻到start_kernel最好发现执行的函数为rest_init()，跟进去：

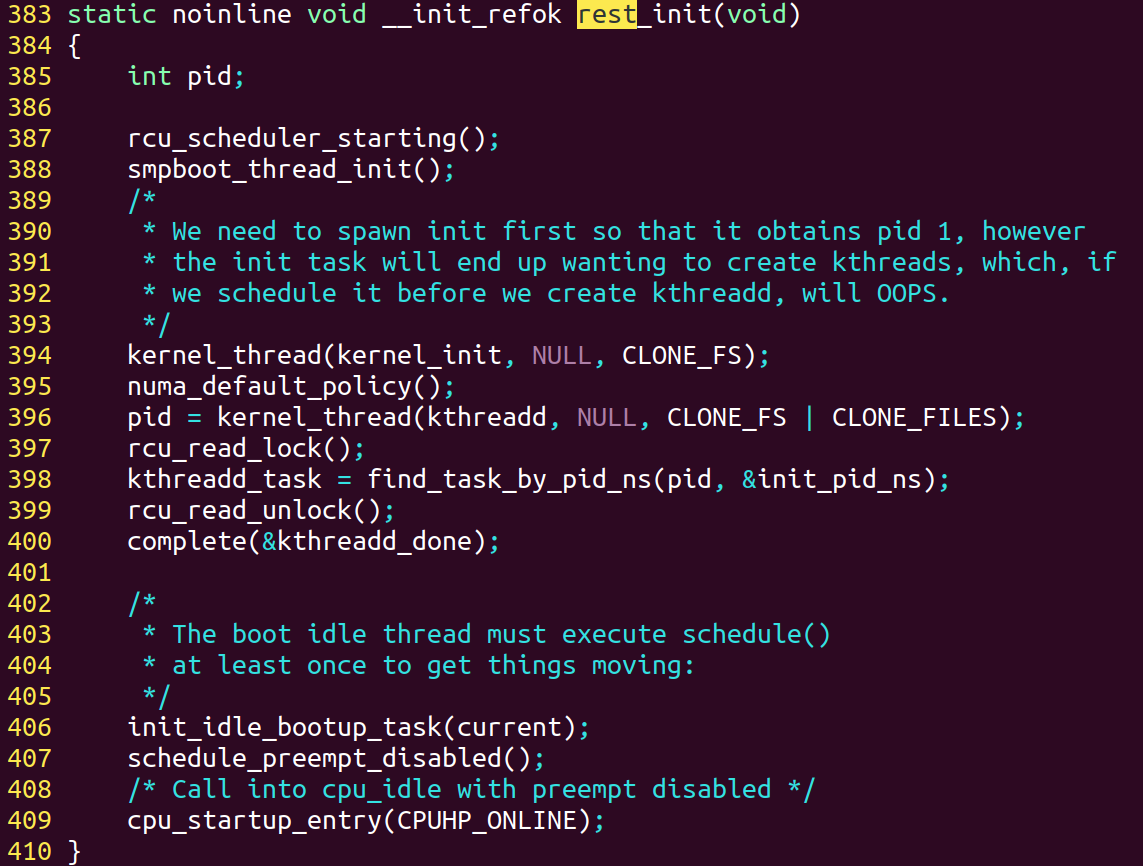

rest_init()创建了 PID=1 的 kernel_init（用户态 init 进程前身）和内核线程管家 kthreadd(PID=2)，然后主线程变成 idle 空闲线程，进入 cpu idle 循环。

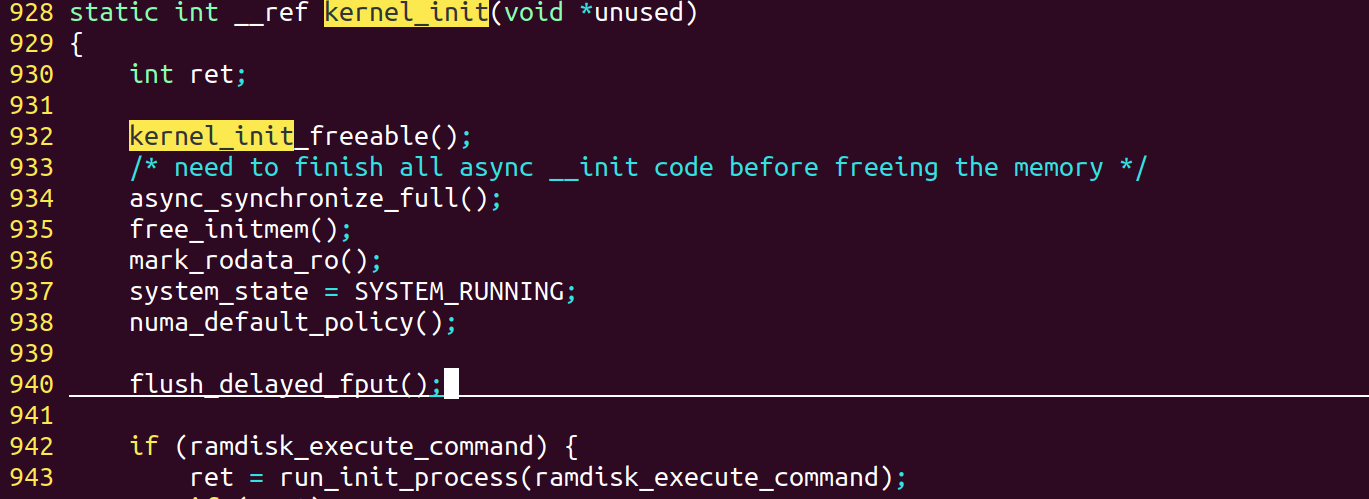

kernel_init 是 PID1 的入口，负责做完内核最后的初始化，释放 init 段内存。到此，Linux内核就启动起来了。最后，还需去挂载根文件系统、启动用户态 init 程序。

三、根文件系统

根文件系统是Linux操作系统组成的基础，是内核启动时所要挂载的第一个文件系统，我们的一些配置文件、库函数、系统命令都保存在文件系统中，同时也可以通过文件系统实现用户与操作系统功能的交互。

由于我们在开发阶段使用第三种系统烧录的方法（uboot烧写到SD卡 + zImage通过tftp下载 +rootfs通过nfs挂载）比较便捷，因此，需要将rootfs复制到nfs目录下：

c 复制代码
cd nfs
mkdir rootfs
sudo tar -xvf rootfs.tar.bz2 #解压的时候， 加上sudo， 不然可能报错

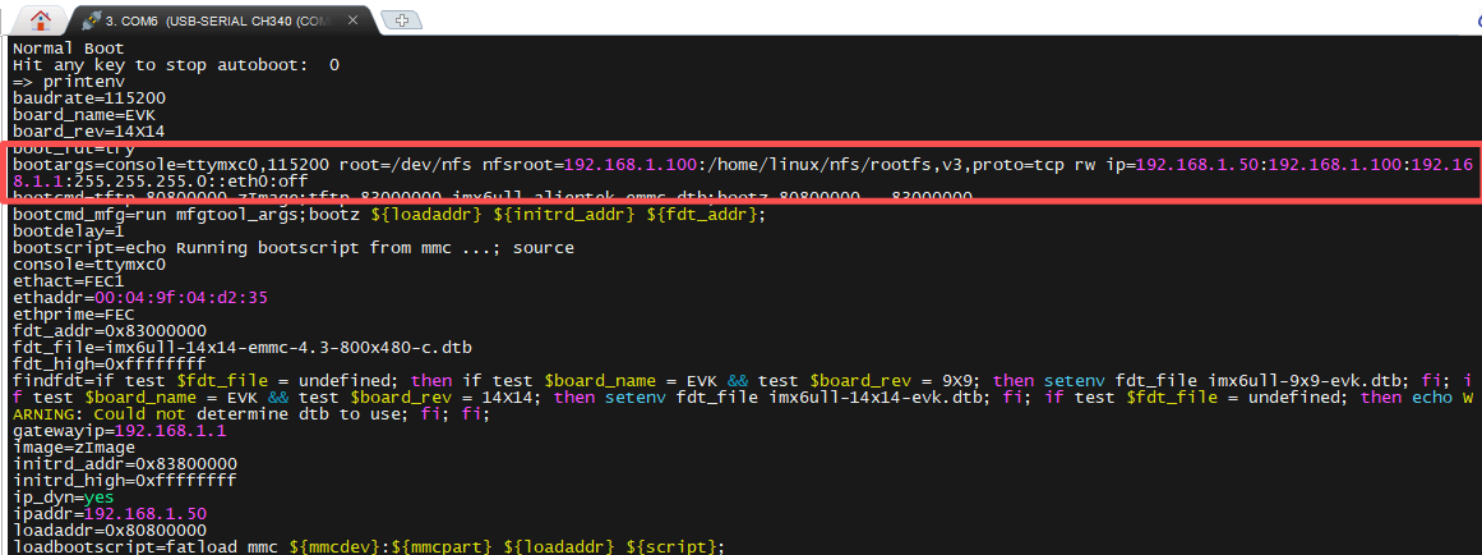

因为需要从上位机中通过nfs下载根文件系统，因此，在交互界面中一定要确认下载地址以及ip等信息：

除此以外，还要确认ubuntu中nfs设置正确：

在完成上述操作后，开发板就可以成功从ubuntu中下载rootfs了。

3.1 正点原子根文件系统代码阅读

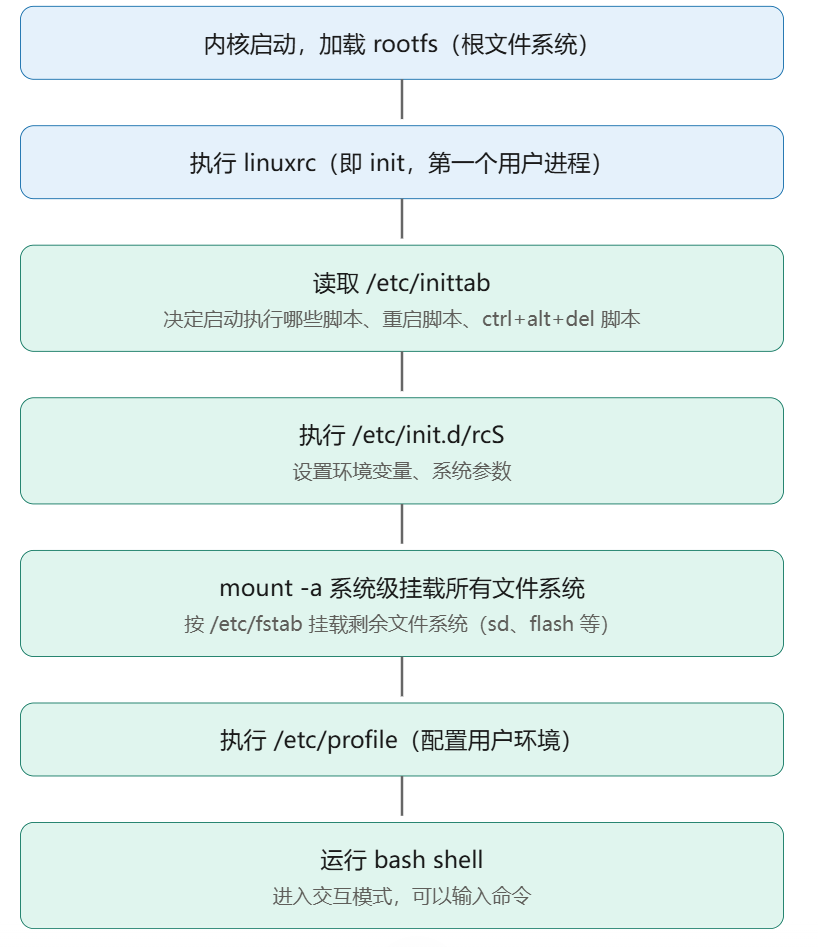

在Linux内核启动后，就是加载rootfs根系统文件了：

  • 蓝色（内核侧）：内核启动 → 加载 rootfs → 执行 linuxrc。linuxrc 本质上就是 init 进程，是系统里第一个用户态进程（PID=1），是内核与用户空间的分界点。
  • 青色（用户空间初始化）：
    • /etc/inittab 是 init 的"配置清单"，决定要跑哪些启动脚本、重启脚本、以及按下 ctrl+alt+del 时执行什么；
    • /etc/init.d/rcS 是其中最核心的启动脚本，负责设置环境变量和系统参数；
    • mount -a 依据 /etc/fstab 把 sd、flash 等剩余文件系统全部挂载上；
    • 最后执行 /etc/profile 配置好用户环境。
  • 终点：运行 bash shell，进入交互模式，用户可以输入命令。

3.2 制作自己的根文件系统

根文件系统的制作常见有如下几种： busybox构建根文件系统、 Buildroot构建根文件系统、Yocto构建根文件系统。

这里采用busybox构建根文件系统，其特点是易于构建简单的根文件系统，而且文件系统占用空间小，但是需要自己配置库文件，易于理解移植过程。

操作步骤：

  1. 将源码拷贝到Ubuntu主机下。（从busybox官网下载源码）
  2. 然后将其解压
    tar -vxjf busybox-1.29.0.tar.bz2

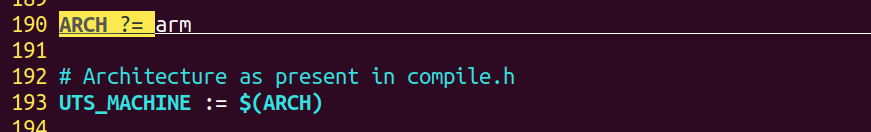

  3. 修改busybox顶层的Makfile
    • 先进入Makefile
      cd busybox-1.29.0/
      vim Makefile
    • 修改内容：
      CROSS_COMPILE ?=------>CROSS_COMPILE ?= arm-linux-gnueabihf-
      ARCH ?= $(SUBARCH)------>ARCH ?= arm

  1. 配置busybox，进入menuconfig图形界面

    make defconfig //使用默认配置

    make menuconfig //打开图形化配置

  2. 通过图形界面配置busybox工具

    配置路径如下：

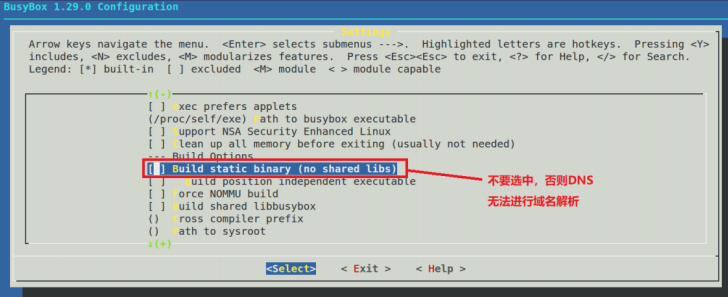

    c 复制代码
    Location:
-> Settings
-> Build static binary (no shared libs)
    c 复制代码

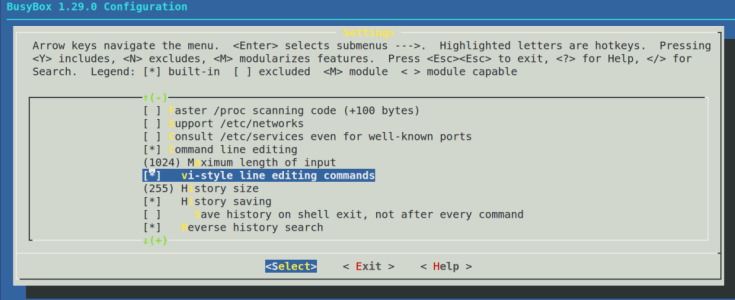

    Location:
-> Settings
-> vi-style line editing commands//选中
    c 复制代码

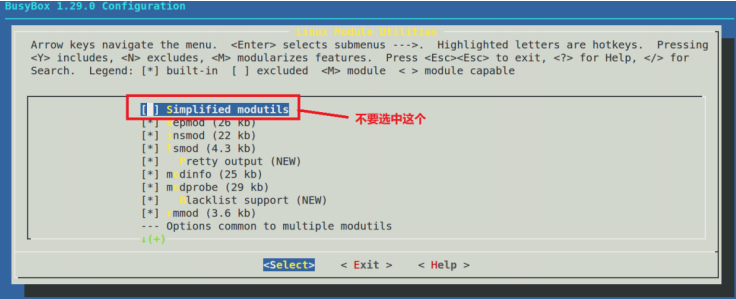

    Location:
-> Linux Module Utilities
-> Simplified modutils

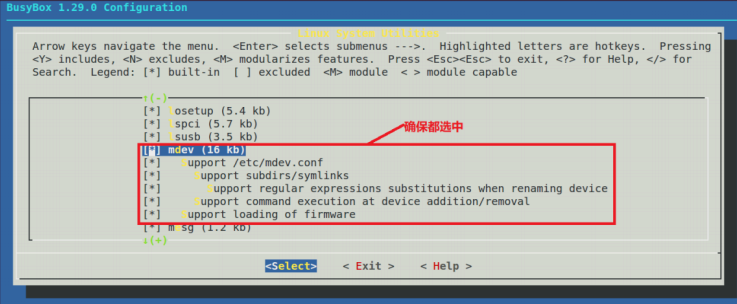

    c 复制代码
    Location:
-> Linux System Utilities
-> mdev (16 kb) //确保下面的全部选中， 默认都是选中的

  3. 创建一个用来存放生成根文件系统的目录，并编译busybox

    c 复制代码
    mkdir /home/linux/nfs/rootfs //创建存放根文件系统的目录
make //编译
make install CONFIG_PREFIX=/home/linux/nfs/rootfs //安装
ls -l /home/linux/nfs/rootfs //查看根文件系统是否创建成功

  4. 此时的文件系统还缺少了一些运行的库文件，需要将工具链中的libc库拷贝过去。

    • cd /home/linux/nfs/rootfs
    • mkdir lib
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/libc/lib/*so* /home/linux/nfs/rootfs/lib/ -d
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/libc/lib/*.a /home/linux/nfs/rootfs/lib/ -d

  5. 将符号链接库删除，并拷贝真实的库文件

    • rm /home/linux/nfs/rootfs/lib/ld-linux-armhf.so.3
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/libc/lib/ld-linux-armhf.so.3 /home/linux/nfs/rootfs/lib

  6. 将工具链下的lib库拷贝过去

    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/lib/*so* /home/linux/nfs/rootfs/lib/ -d
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/lib/*.a /home/linux/nfs/rootfs/lib/ -d

  7. 将工具链的usr/lib库拷贝过去

    • mkdir /home/linux/nfs/rootfs/usr/lib -p
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/libc/usr/lib/*so* /home/linux/nfs/rootfs/usr/lib -d
    • cp ~/tools/opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/armlinuxgnueabihf/libc/usr/lib/*.a /home/linux/nfs/rootfs/usr/lib -d

  8. 进入根目录文件系统查看这两个目录的大小

    c 复制代码
    cd /home/linux/nfs/rootfs
du ./lib ./usr/lib -sh

    与上图所示大小一样即为正确。

  9. 创建其余文件夹

    c 复制代码
    mkdir dev
mkdir proc
mkdir mnt
mkdir sys
mkdir tmp
mkdir root
mkdir lib/modules

  10. 我们还需要完善下根我们系统中的配置文件，这些配置文件可以进一步完善Linux系统中的功能

    • 创建/etc/init.d/rcS文件，并将文件修改为如下内容，该文件是一个shell脚本， Linux内核启动后需要启动的一些服务都可以通过该脚本进行配置。

      c 复制代码
      mkdir ~/nfs/rootfs/etc/init.d -p
touch ~/nfs/rootfs/etc/init.d/rcS
vim ~/nfs/rootfs/etc/init.d/rcS

      修改文件内容如下：

      c 复制代码
      #!/bin/sh
PATH=/sbin:/bin:/usr/sbin:/usr/bin:$PATH
LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/lib:/usr/lib
export PATH LD_LIBRARY_PATH
mount -a
mkdir /dev/pts
mount -t devpts devpts /dev/pts
echo /sbin/mdev > /proc/sys/kernel/hotplug
mdev -s

    • 修改文件权限

      chmod 0777 ~/nfs/rootfs/etc/init.d/rcS

    • 创建/etc/fstab文件，并将文件修改为如下内容，在rcS脚本中执行mount -a，挂载所有文件系统，就会找到fstab文件，并进行文件挂载。

      c 复制代码
      touch ~/nfs/rootfs/etc/fstab
vim ~/nfs/rootfs/etc/fstab

      修改内容如下：

      c 复制代码
      #<file system> <mount point> <type> <options> <dump> <pass>
proc /proc proc defaults 0 0
tmpfs /tmp tmpfs defaults 0 0
sysfs /sys sysfs defaults 0 0
      字段 作用
      file system 待挂载设备 / 伪文件系统名称，可以是块设备/dev/mmcblk0p2，也可以是内核虚拟文件标识proc、sysfs
      mount point 挂载点目录，目录必须提前创建好，否则mount -a会报错
      type 文件系统类型：proc/sysfs/tmpfs/ext4等
      options 挂载选项，defaults等价于 rw,suid,dev,exec,auto,nouser,async
      dump dump 备份工具标记；嵌入式统一写0，代表不做备份
      pass fsck 开机磁盘检查；嵌入式统一写0，代表开机不做磁盘自检

    • 创建/etc/inittab文件，该文件指定启动后一些代码的运行方式。

      c 复制代码
      touch ~/nfs/rootfs/etc/inittab
vim ~/nfs/rootfs/etc/inittab

      修改文件内容如下：

      c 复制代码
      #etc/inittab
::sysinit:/etc/init.d/rcS
console::askfirst:-/bin/sh
::restart:/sbin/init
::ctrlaltdel:/sbin/reboot
::shutdown:/bin/umount -a -r
::shutdown:/sbin/swapoff -a

      内容的格式为：

      c 复制代码
      <id>:<runlevels>:<action>:<process>
<id>:每个指令的标识符， 不能重复。 对于busybox而言<id>用来指定启动进程的控制tty， 一般
我们将串口或者LCD屏幕设置为控制tty。
<runlevels>:对busybox来说此项说明完成没用
<action>： 动作， 用于指定<process>可能使用到的动作。 如下图所示
<process>:具体的动作， 如程序、 脚本、 命令等。

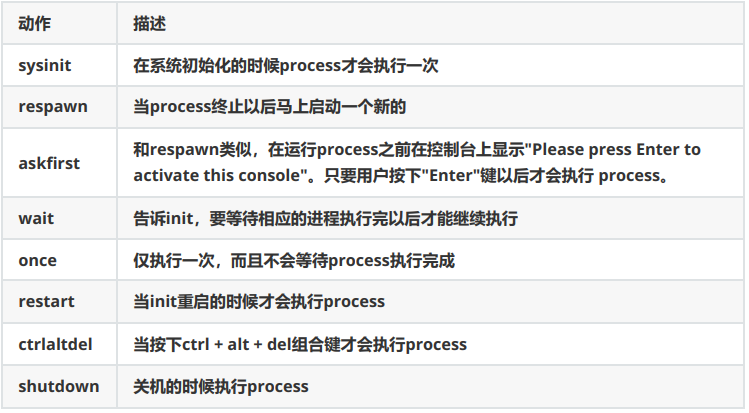

      action动作可配置为如下参数：

  11. 接下来就可以通过nfs挂载测试了。

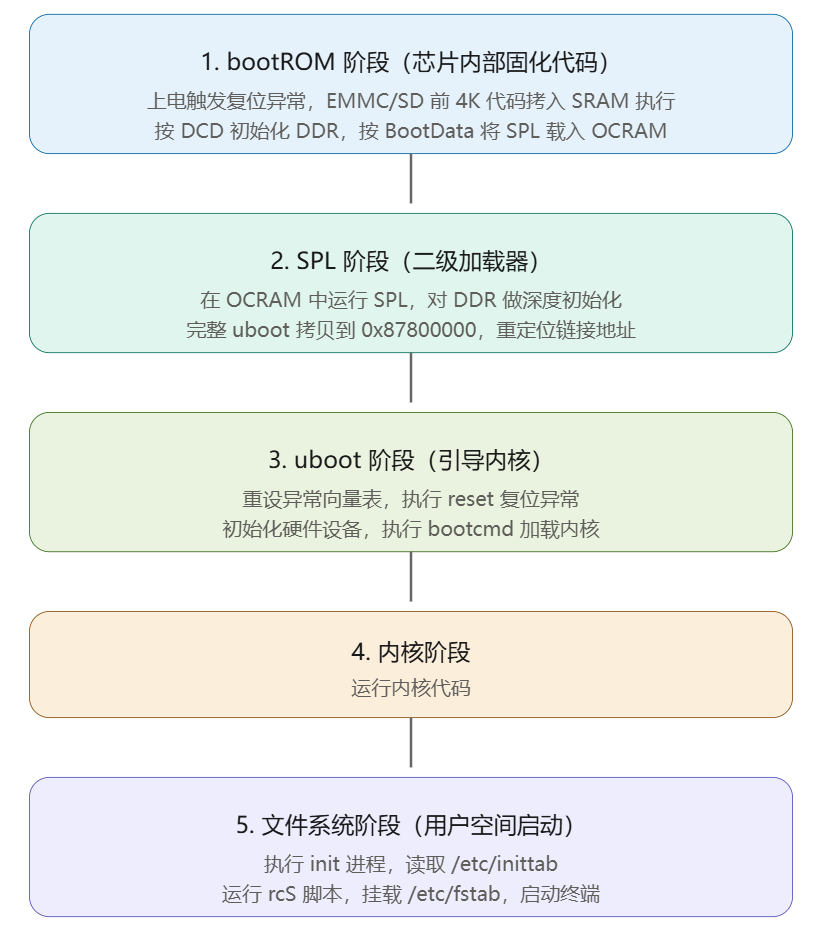

四、Linux 完整启动流程

  1. bootROM 阶段

IMX6ULL 平台在芯片 0x0 地址接了 96K bootROM，里面是厂商固化的启动代码，上电启动后触发复位异常

根据用户设置的启动方式，将 EMMC 或 SD 卡存储器的前 4K 代码拷贝到 SRAM 中执行，其中包括：IVT 镜像入口地址（0X877FF400，0x8780 0000 -3K）、DCD（DDR 基础初始化代码）、BootData（镜像加载地址及大小）

根据 DCD 中的内容完成对 DDR 的基础初始化

根据 BootData 将 SPL 加载到 OCRAM 中（on-chip ram）

  1. SPL 阶段

在 OCRAM 中运行 SPL 代码

对 DDR 做深度初始化

将完整的 uboot 拷贝到 0x87800000 地址

重新定位链接地址（board_init_f → relocate_code, relocate_vectors）

  1. uboot 阶段

重新设置异常向量表，执行 reset 复位异常

运行 uboot 完成对硬件设备初始化

与用户交互，执行 bootcmd 加载内核

  1. 内核阶段

运行内核代码

  1. 文件系统阶段

执行 init 进程 → 启动配置文件 /etc/inittab → 运行 /etc/init.d/rcS 脚本 → 挂载 /etc/fstab 文件 → 启动终端
