目标进了这个区域多久?我用 YOLO + ByteTrack 做了 ROI 占用与停留分析

项目地址:

yolo-object-detection-lab:基于 FastAPI 与 Ultralytics YOLO 的图像目标检测实验项目 - AtomGit

前面几篇里,这个项目已经从单张图片检测,一路做到了视频检测、ByteTrack 多目标跟踪和 Line Crossing 过线计数。

上一版 Line Crossing 可以回答:

某个目标有没有真正经过我指定的一条线?

但实际的视频分析里,还有另一类很常见的问题:

哪些目标进入过指定区域?

区域里同时最多有多少目标?

一个目标在区域里停留了多久?

所以这一次,我继续使用码道 Agent,在现有 YOLO + ByteTrack 项目上加入了第六种模式:

复制代码
ROI Analysis

最终实现:

复制代码
Polygon ROI
+
Entry / Exit
+
Occupancy
+
Dwell Time

也就是基于任意多边形区域的占用与停留分析。


一、现在项目已经有 6 种模式

目前项目顶部已经扩展为:

复制代码
Single Image
Batch Images
Video
Tracking
Line Crossing
ROI Analysis

整个项目的发展路线也越来越完整:

复制代码
图片目标检测
↓
批量图片检测
↓
视频检测
↓
ByteTrack 多目标跟踪
↓
虚拟线过线计数
↓
ROI 区域占用与停留分析

这次 ROI Analysis 没有重新写一套检测和跟踪系统,而是继续复用之前已经验证过的:

复制代码
YOLO
+
ByteTrack

在 Track ID 基础上继续做区域状态分析。


二、直接在视频首帧上画多边形 ROI

Line Crossing 只需要两个点:

复制代码
A → B

但是 ROI 显然不能只用一条线。

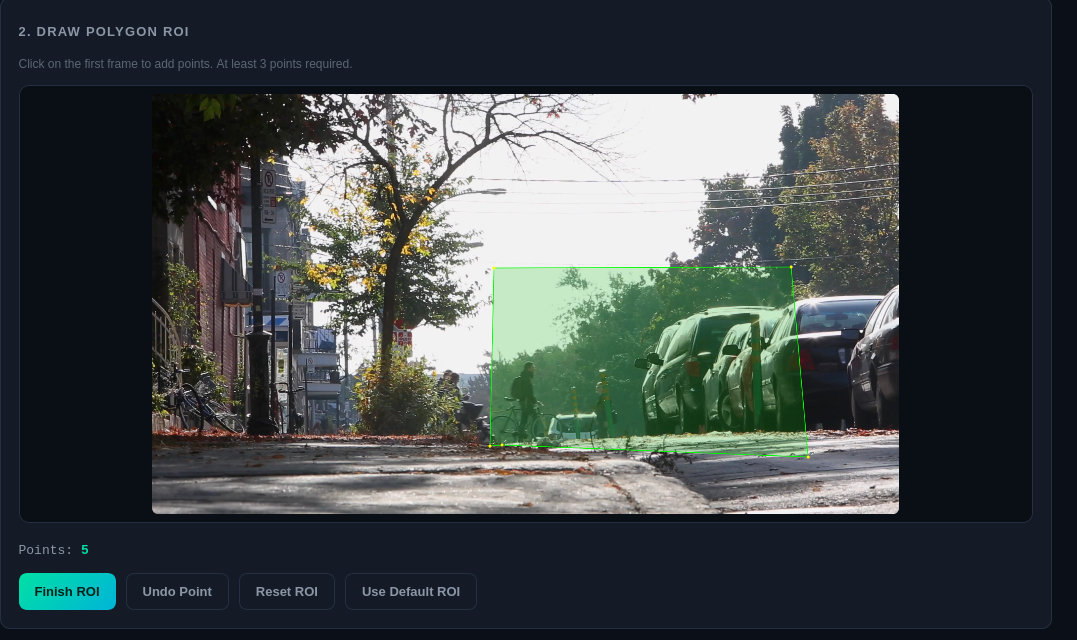

所以这一次前端增加了 Polygon Canvas,可以直接在视频第一帧上点击多个点。

我这次真实测试时画了一个 5 点多边形区域,大致覆盖道路中央和右侧车辆经过的位置。

页面支持:

复制代码
Finish ROI
Undo Point
Reset ROI
Use Default ROI

至少需要 3 个点才能形成有效区域。

为了避免浏览器缩放、Canvas 尺寸和原始视频分辨率不一致的问题,前端保存的也不是绝对像素,而是:

复制代码
Normalized Coordinates

也就是:

复制代码
0.0 ~ 1.0

后端真正处理 1920×1080 视频时,再转换回真实坐标。

例如:

复制代码
real_x = nx * widthreal_y = ny * height

这样无论前端预览图显示多大,ROI 在原视频中的位置都不会改变。


三、目标到底算不算进入 ROI?

这里仍然沿用了 Tracking 里的:

复制代码
Bottom-center Anchor

也就是目标框底边中点:

复制代码
anchor_x = (x1 + x2) / 2anchor_y = y2

为什么不用 bbox 中心?

因为对于道路场景:

  • 行人的 bottom-center 更接近脚的位置;
  • 汽车的 bottom-center 更接近车辆与地面的接触位置。

所以判断目标有没有进入一个地面区域时,比 bbox 中心更加自然。


四、任意多边形怎么判断 Inside / Outside?

这次 ROI 不是固定矩形,而是允许用户任意画多边形。

后端通过 OpenCV:

复制代码
cv2.pointPolygonTest()

判断目标 anchor 和多边形之间的关系。

它可以返回带符号距离:

复制代码
distance > 0
目标在 ROI 内部

distance < 0
目标在 ROI 外部

distance = 0
目标恰好在边界

这样一个五边形、六边形甚至更复杂的区域,都可以使用同一套逻辑。


五、为什么还要加 Border Tolerance?

如果只写:

复制代码
distance > 0 → INSIDE
distance < 0 → OUTSIDE

其实很容易出现问题。

检测框在 ROI 边缘会有轻微抖动:

复制代码
INSIDE
OUTSIDE
INSIDE
OUTSIDE

结果同一个人站在边界附近,可能瞬间产生大量:

复制代码
ENTRY
EXIT
ENTRY
EXIT

所以这次增加了:

复制代码
Border Tolerance

我实际测试设置为:

复制代码
8 px

判断逻辑变成:

复制代码
distance > tolerance
→ INSIDE

distance < -tolerance
→ OUTSIDE

|distance| <= tolerance
→ BORDER ZONE

进入 Border Zone 时,不立刻修改 Track 的稳定状态。

这样就能过滤掉边缘抖动产生的假 Entry / Exit。


六、Entry 和 Exit 其实是状态机

每一个 ByteTrack Track 都维护自己的 ROI 状态。

核心变化只有两种:

复制代码
OUTSIDE → INSIDE

生成:

复制代码
ENTRY

以及:

复制代码
INSIDE → OUTSIDE

生成:

复制代码
EXIT

这样我们就不再是对每一帧独立判断,而是真正跟踪一个目标从进入区域到离开区域的完整过程。


七、一个很重要的问题:第一次出现就在 ROI 里面怎么办?

这是我觉得这一版比较重要的一个细节。

假设一个 Person 第一次被 YOLO + ByteTrack 检测到的时候,它已经位于 ROI 内部。

此时状态实际上是:

复制代码
UNKNOWN → INSIDE

如果直接把它算成 ENTRY,就等于人为制造了一个不存在的"进入事件"。

所以现在的设计是:

复制代码
UNKNOWN → INSIDE

不生成 ENTRY。

但是会记录:

复制代码
first_seen_inside = true

并把它计入:

复制代码
Unique Tracks Inside

这一点在这次真实结果里也体现得非常明显。


八、真实测试:37 个目标中,24 个进入过 ROI

这次仍然使用之前那段真实测试视频:

复制代码
Resolution: 1920×1080
FPS: 29.97
Total Frames: 962
Duration: 32.10 s

参数设置:

复制代码
Confidence Threshold: 0.50
Frame Interval: Every Frame
Border Tolerance: 8 px
Dwell Threshold: 3 s
Track Trails: ON
Trail Length: 30

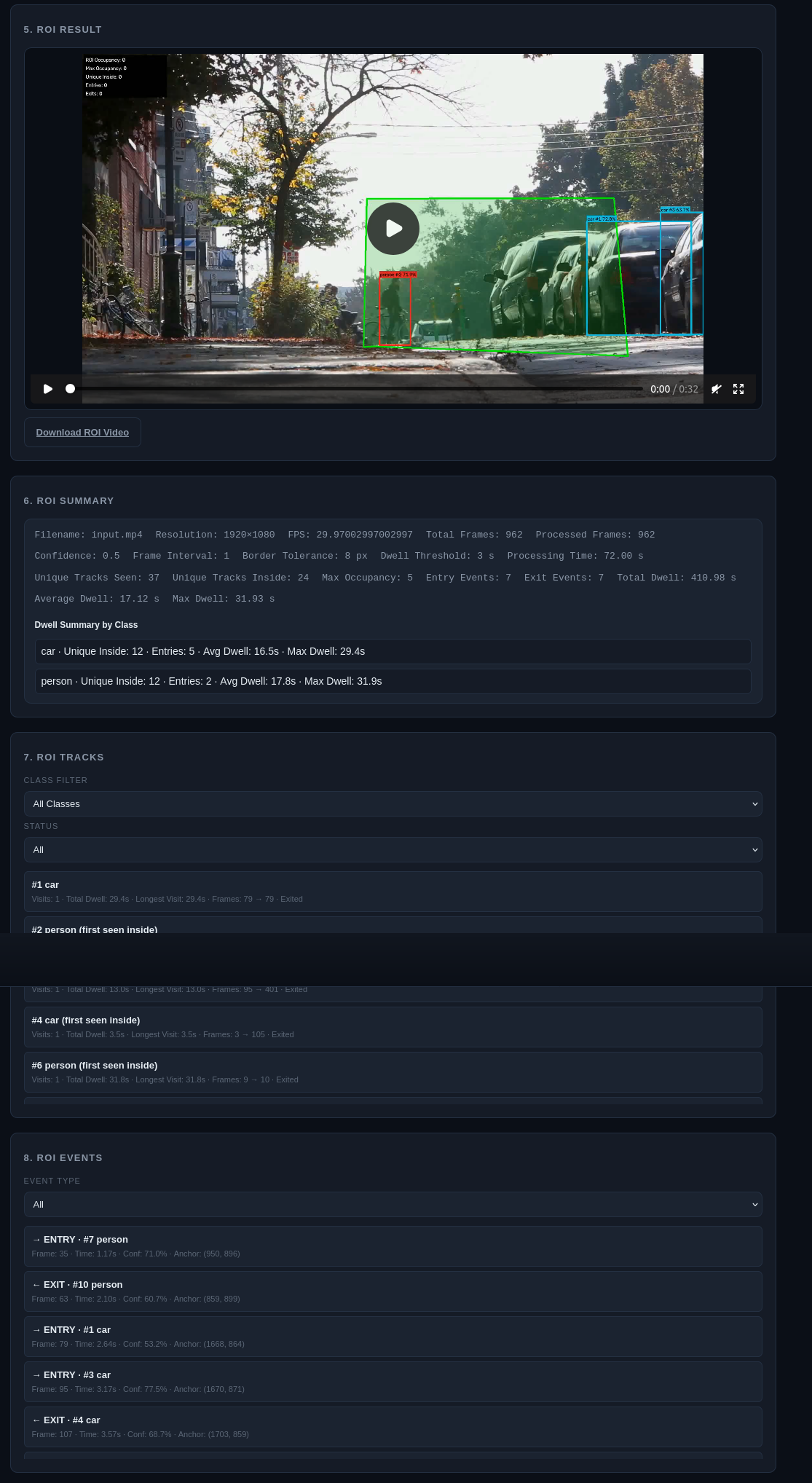

完整跑完:

复制代码
962 / 962 Frames
100%

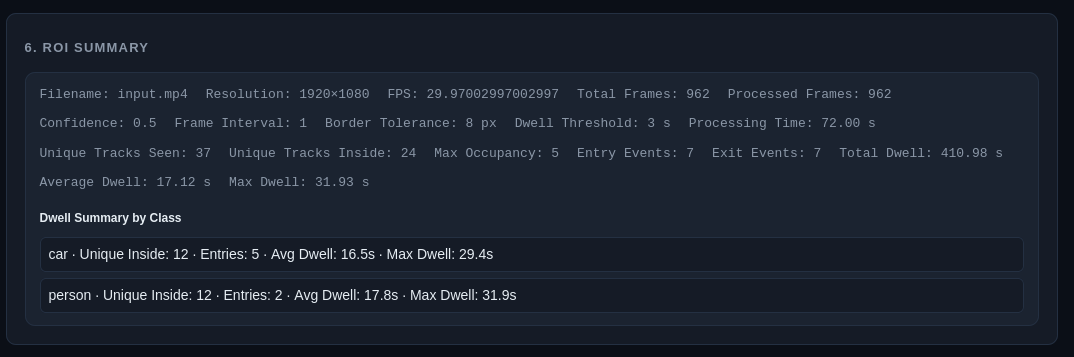

最终得到:

复制代码
Unique Tracks Seen: 37
Unique Tracks Inside: 24
Max Occupancy: 5

也就是说:

整段视频中,ByteTrack 一共识别到:

复制代码
37 个不同目标

其中真正进入过这个 ROI 的有:

复制代码
24 个

而整个视频过程中,这个区域里同时存在目标最多的一帧是:

复制代码
5 个

九、为什么 Unique Inside = 24,但 Entry Events 只有 7?

这正好可以验证前面的:

复制代码
first_seen_inside

逻辑。

本次实际结果中:

复制代码
Unique Tracks Inside: 24
Entry Events: 7
Exit Events: 7

第一眼可能会觉得:

24 个目标进过 ROI,为什么只有 7 个 ENTRY?

原因是很多 Track 第一次被检测到的时候,就已经位于 ROI 内部。

这些目标:

复制代码
会计入 Unique Tracks Inside

但不会伪造:

复制代码
ENTRY Event

所以:

复制代码
Unique Inside
≠
Entry Events

这是两种完全不同的统计指标。

在页面的 Track 列表中,也可以直接看到:

复制代码
first seen inside

这样的状态。


十、Occupancy 和 Unique Inside 也不是一回事

这几个指标非常容易混淆。

Unique Tracks Inside

表示整段视频里:

一共有多少个不同 Track 曾经进入过 ROI?

这次是:

复制代码
24

Current Occupancy

表示:

当前这一帧区域里还有几个 Track?

视频最后一帧:

复制代码
Current Occupancy = 0

并不代表没有目标进入过区域。

只代表:

到最后一帧时,已经没有目标留在 ROI 里。

Max Occupancy

表示:

整个视频所有帧中,ROI 同时存在目标最多是多少?

这次为:

复制代码
Max Occupancy = 5

所以三个数字描述的是三件不同的事情。


十一、Dwell Time:目标到底停留了多久?

ROI Analysis 不只是判断:

复制代码
进没进去

还会记录:

复制代码
进去以后待了多久

当 Track 产生 ENTRY 后,就会保存:

复制代码
entry_timestamp

当产生 EXIT:

复制代码
exit_timestamp

这一段访问的停留时间就是:

复制代码
dwell =
exit_timestamp - entry_timestamp

如果同一个 Track 后面再次进入 ROI:

复制代码
Visit 1
+
Visit 2
+
Visit 3

每一次访问都会分别统计,最后再累计到:

复制代码
total_dwell

所以它不仅支持一次进出,也支持:

复制代码
Multiple Visits

十二、视频结束了,但目标还没有出去怎么办?

这个问题也需要单独处理。

例如一个 Car 在:

复制代码
30 秒

进入 ROI。

但是视频:

复制代码
32.1 秒

就结束了。

此时根本不存在 EXIT Event。

如果什么都不做,这两秒停留时间就会丢掉。

所以视频结束时会执行:

复制代码
finalize_open_visit()

使用:

复制代码
video_end_timestamp - entry_timestamp

关闭还没结束的 Visit。

这样可以保证 Dwell Time 不会因为视频结束而缺失。


十三、DWELLING 状态

这次还增加了:

复制代码
Dwell Threshold

我测试时设置的是:

复制代码
3 s

如果目标进入 ROI 以后:

复制代码
current_visit_dwell < 3s

页面显示:

复制代码
INSIDE

超过:

复制代码
3s

以后显示:

复制代码
DWELLING

注意:

复制代码
DWELLING

只是一个显示状态。

它不会改变真实的 Entry / Exit,也不会修改真实 Dwell Time。

它的作用主要是快速找出:

在 ROI 内停留时间比较长的目标。


十四、真实结果还能按类别统计停留时间

本次测试中,进入 ROI 的目标主要包括:

复制代码
Car
Person

页面会进一步按类别生成:

复制代码
Dwell Summary by Class

包括:

复制代码
Unique Inside
Entries
Average Dwell
Max Dwell

这就意味着系统已经可以回答类似:

一共有多少辆车进入这个区域?
行人在这个区域平均停留多久?
哪一类目标停留时间最长?

相比最开始的:

复制代码
YOLO → 有什么目标

已经完全变成了视频行为统计。

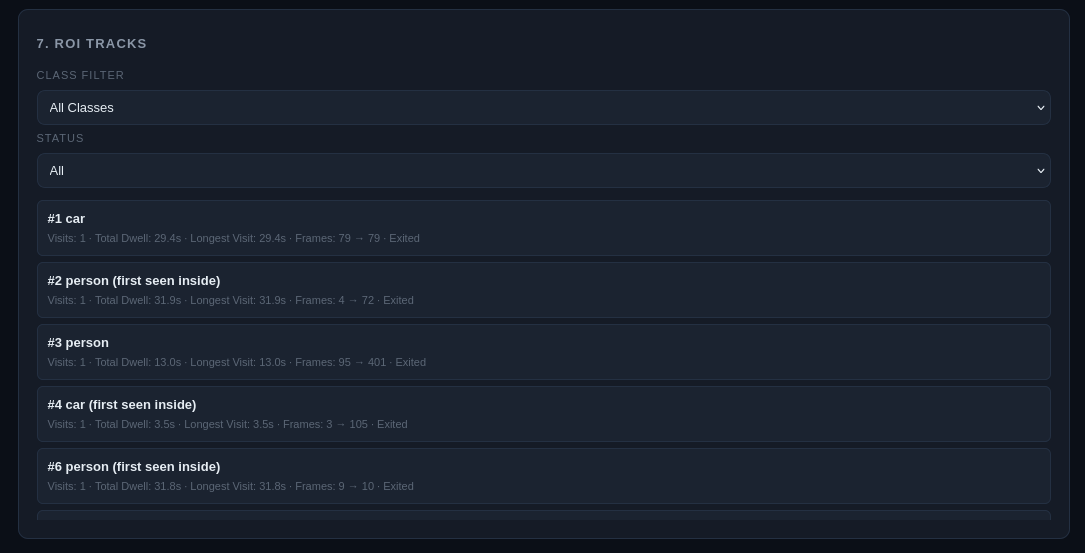

十五、ROI Tracks 可以看到每一个目标

Summary 看的是整体。

而 ROI Tracks 则是:

复制代码
Track-level

每一个 Track 都可以独立查看:

复制代码
Track ID
Class
First Seen Inside
Visits
Total Dwell
Longest Visit
Frames Seen
Current Status

而且支持按照:

复制代码
Class
Status

筛选。

例如:

复制代码
INSIDE
EXITED
DWELLING

筛选只是改变页面展示,不会修改底层真实数据。

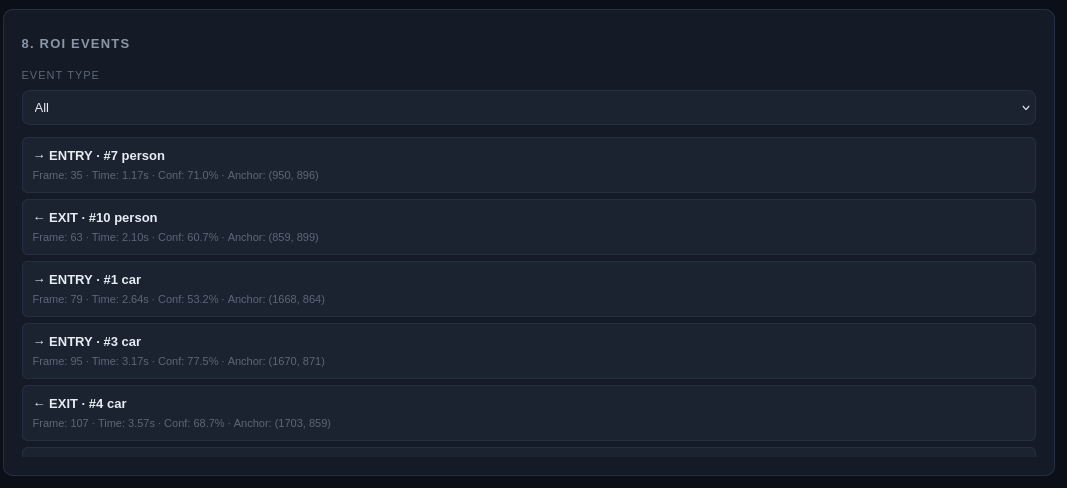

十六、ROI Events 记录每一次 Entry / Exit

除了 Track 列表,还有 Event 列表。

每一次真正的:

复制代码
ENTRY

或者:

复制代码
EXIT

都会形成一条事件。

记录内容包括:

复制代码
Event Type
Track ID
Class
Frame
Timestamp
Anchor

这就不再只是一个:

复制代码
count += 1

而是完整的结构化事件记录。


十七、支持三种结果导出

这一次一共做了三个导出按钮:

复制代码
Export ROI JSON
Export ROI Tracks CSV
Export ROI Events CSV

ROI JSON

保存整个分析结果:

复制代码
ROI polygon
settings
summary
tracks
events

Tracks CSV

一个 Track 一行,适合分析:

复制代码
每个目标的总停留时间
访问次数
最长单次停留
最终状态

Events CSV

一个 ENTRY / EXIT Event 一行。

适合后续:

复制代码
Excel
Pandas
统计分析

而且这些导出都直接基于已经完成的真实结果:

复制代码
不会重新跑 YOLO

十八、从 3989 次检测,到真正的区域行为分析

做到这里以后,可以把整个视频分析路线连起来看。

最开始 Video Detection 得到的是:

复制代码
3989 Detection Events

它描述:

每一帧检测到了多少目标。

加入 ByteTrack 后:

复制代码
37 Unique Objects

它回答:

整段视频到底有多少个不同目标?

Line Crossing:

复制代码
1 Crossing Event

回答:

有多少目标真正经过指定位置?

而现在 ROI:

复制代码
37 Unique Tracks Seen
↓
24 Unique Tracks Inside
↓
Max Occupancy = 5
↓
Entry / Exit
↓
Dwell Time

开始回答:

目标进入了哪里,又在那里停留了多久?

这已经从简单目标检测,逐渐变成了一套基础的视频场景分析系统。


十九、集成后测试:215 个 pytest 全部通过

这次 ROI 一开始是在独立分支:

复制代码
feat/roi-dwell

开发的。

因为同时还有 Line Crossing 在另外一条开发线上,所以最后又把 ROI rebase 到最新 main,解决了:

复制代码
app/main.py
app/schemas.py
static/app.js
static/index.html
static/style.css
tests/test_frontend_logic.js

等冲突。

最终集成后的结果:

复制代码
215 passed

前端逻辑测试:

复制代码
126 assertions passed

而且:

复制代码
Single Image
Batch Images
Video
Tracking
Line Crossing
ROI Analysis

六种模式全部保留。


总结

这一次最大的变化,是项目开始真正分析:

复制代码
空间
+
时间

Line Crossing 关注的是:

有没有跨过某条边界?

ROI Analysis 关注的是:

有没有进入某个区域?

区域里现在有几个目标?

最多同时有几个?

每个目标停留了多久?

最终整个技术链路变成:

复制代码
YOLO
↓
ByteTrack
↓
Track ID
↓
Bottom-center Anchor
↓
Polygon ROI
↓
Point-in-polygon
↓
Border Tolerance
↓
Entry / Exit State Machine
↓
Occupancy
↓
Dwell Time

这次真实实验中:

复制代码
37 Unique Tracks Seen
24 Unique Tracks Inside
Max Occupancy = 5
Entry Events = 7
Exit Events = 7

相比最开始只在图片上画一个 Bounding Box,现在已经可以从视频中分析目标的:

复制代码
出现
跟踪
过线
进入区域
离开区域
占用情况
停留时间

项目地址:

yolo-object-detection-lab:基于 FastAPI 与 Ultralytics YOLO 的图像目标检测实验项目 - AtomGit

下一步如果继续往下做,我准备从 ROI 和 Tracking 的数据继续扩展,例如:

复制代码
轨迹热力图
区域流转统计
不同 ROI 之间的转移分析

把单个目标的轨迹进一步变成可统计的视频行为数据。
