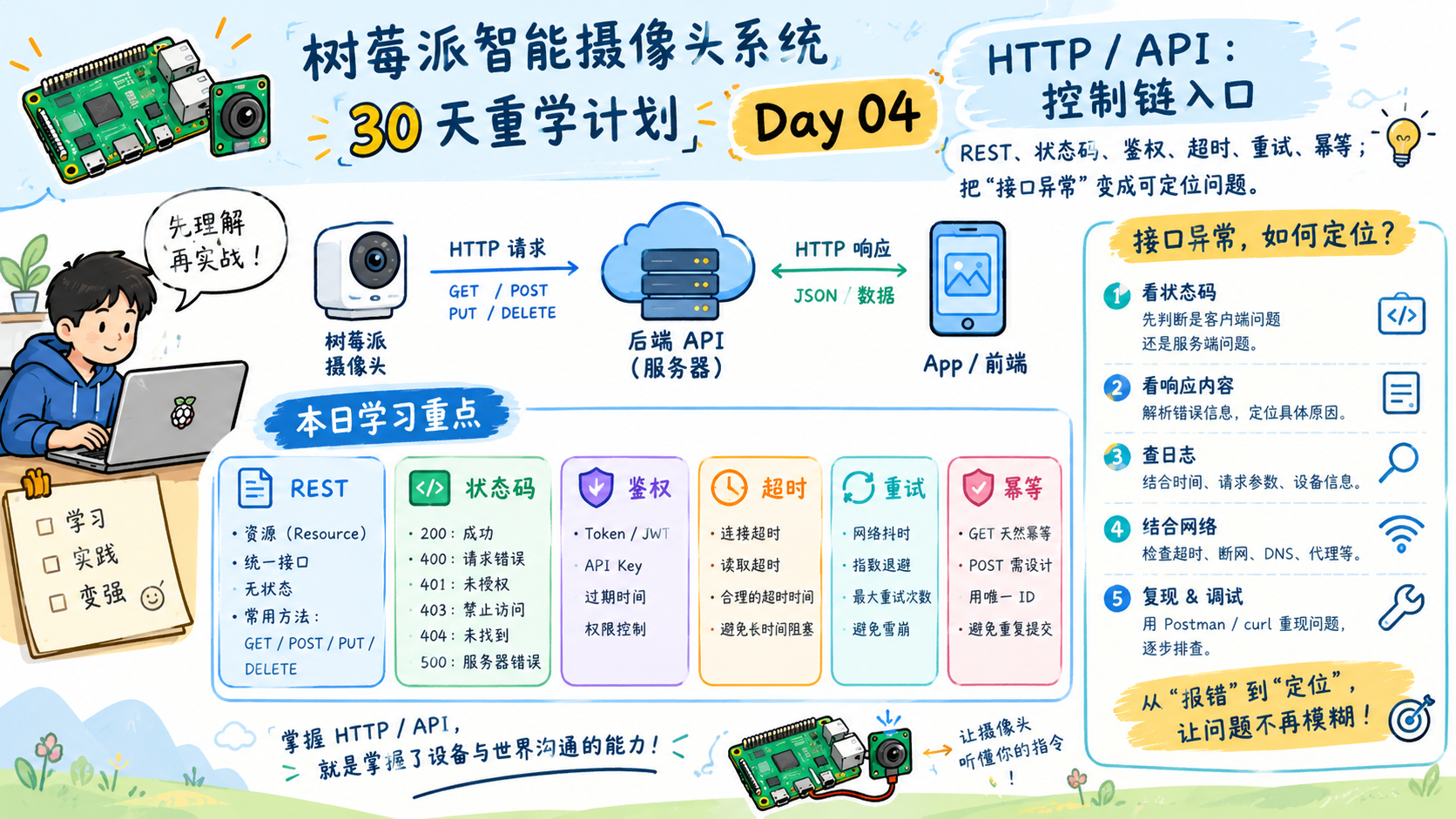

树莓派智能摄像头系统 30 天重学计划之 Day 04 · HTTP / API：控制链入口 —— 学习总结

日期：2026-10-09｜阶段一 · 基础与全局｜实验：最小设备管理 API（云端部署）

说明：token 已脱敏；文中 IP 均为文档保留地址（203.0.113.0/24、198.51.100.0/24、10.0.0.0/8），不是真实地址。

1. 今日结论（一句话）

在腾讯云服务器上部署了设备管理 API，树莓派作为"设备"通过公网注册并持续心跳，Mac 作为管理端下发配置，配置通过心跳响应回到设备，跑通了第一条完整的 Device ↔ Cloud 控制链；并用 Wireshark 亲眼验证了 HTTP 明文鉴权头和 NAT。

2. 环境与角色

角色	机器	作用
云端	腾讯云 Ubuntu 轻量（广州三区，2 核 2G，公网 203.0.113.10，内网 10.0.0.5）	运行 Flask API，监听 8081
设备	树莓派（家庭局域网，经路由器 NAT 出公网）	`device_client.py`：注册 + 每 10 秒心跳 + 重试
管理端	Mac	curl 模拟 App / 运维；Wireshark 分析抓包

3. 完成情况

项目	状态	证据 / 备注
4.1 云端部署 API	✅	`/health` 本机与公网均返回 200
4.2 放行云防火墙 8081	✅	Mac 公网 `curl /health` 返回 200
4.2 "未放行 → 超时"对比实验	⬜ 未记录	建议用未放行的 8099 端口补做
4.3-A 正常流程（注册、查询、PUT 配置）	✅ 部分	PUT 配置生效已由 Pi 心跳输出证明；其余命令输出未贴出
4.3-B 六种 4xx 逐个触发	⬜ 待做
4.4 Pi 注册 + 心跳	✅	`register ok (201)`，心跳持续 200
配置经心跳下发	✅	Pi 输出从 `1280x720 / 15` 变为 `640x480 / 10`
4.5-C 幂等键	⬜ 待做
4.5-D 三种超时 / 拒绝	⬜ 待做（但已"意外"遇到一次 refused，见 §5）
4.5-E 服务停机时的重试	⬜ 待做（已看到重试输出，见 §5）
4.6 抓包 + Follow TCP Stream	✅	看到明文 `Authorization`；Source 为家庭出口 IP
4.7 systemd 常驻	⬜ 待做（强烈建议，见 §5）

4. 核心知识点

4.1 一次 HTTP 交互的结构（抓包中的实物）

复制代码

POST /devices/cam-pi-001/heartbeat HTTP/1.1     ← 请求行：方法 + 路径 + 版本
Host: 203.0.113.10:8081                         ┐
User-Agent: python-requests/2.32.3              │
Accept: */*                                     │ 请求头
Connection: keep-alive                          │
Authorization: Bearer <token>                   │
Content-Type: application/json                  ┘
Content-Length: 18
                                                ← 空行
{"cpu_temp": 38.5}                              ← 请求体

HTTP/1.1 200 OK                                 ← 状态行
Content-Type: application/json
Content-Length: 55
Connection: close
                                                ← 空行
{"config":{"fps":10,"resolution":"640x480"},"ok":true}

易错点：第一行才是"请求行" ，下面的 Host: ... Content-Type: 才是"请求头"。

4.2 201 Created 与 Location

201 ：请求成功且新建了资源（比 200 更精确）。
Location 头 ：告诉调用方新资源的访问地址（如 /devices/cam-mac-test），调用方不用自己拼 URL。
用 curl -i 才能同时看到状态行和响应头；不加 -i 只能看到 body。

4.3 REST 与状态码

资源用名词复数；动作类操作放在子资源下（/devices/{id}/reboot）。
4xx = 调用方的问题；5xx = 服务方的问题。排查第一步先判断是哪一类。
401（你是谁？）与 403（你不能做这个）；400（格式错）与 422（格式对但语义不合法）。

4.4 超时、重试、幂等

连接超时与读取超时含义不同；requests 里对应 ConnectTimeout / ReadTimeout，纯 ConnectionError 说明连接被快速拒绝或重置。
只对可安全重复的请求自动重试（GET / PUT / DELETE）；POST 需要 Idempotency-Key。
指数退避 + 随机抖动 + 尊重 Retry-After。
注册接口把 409 视为"已注册"成功，避免"创建成功但响应丢了"的重试陷阱。

4.5 NAT（网络地址转换）

路由器把内网地址 192.168.x.x:端口 改写成公网 出口IP:端口，并记一张映射表。
设备主动往外发包才会建立映射，所以云端不能主动连设备；只能让设备来问，把指令放在心跳响应里带回。
映射有过期时间，心跳同时起到保活作用。

4.6 控制面 vs 媒体面

HTTP/API 属于控制面（注册、心跳、配置、指令）；视频流属于媒体面（Day 09）。控制面故障表现为"连不上 / 配不了"，媒体面故障表现为"有画面但卡顿 / 花屏"。

5. 遇到的问题与排查记录

问题 1：新开终端后命令报错（`exit=3`、`Expecting value`）

现象：curl $API/health 报 URL rejected: No host part in the URL（退出码 3）；curl ... | python3 -m json.tool 报 Expecting value: line 1 column 1。
原因：export 的变量只在当前终端窗口有效，新窗口里 $API、$H 为空。curl 实际请求的是 /health，没有主机名；-s 又把错误吞掉，json.tool 收到空输入才报 JSON 解析错。
验证：echo "API=$API" 输出为空。
处理：重新 export；把变量写进 ~/day04-env.sh，新窗口执行 source ~/day04-env.sh。调试时用 -sS 代替 -s，保留错误信息。
教训：JSON 解析报"第 1 列第 0 字符"，先怀疑上游没输出，而不是服务返回了错误数据。

问题 2：Pi 注册失败，`ConnectionError` 重试 5 次后放弃

现象：[retry 1..4] POST /devices: ConnectionError，最终 giving up after 5 tries；curl 退出码 7，8 ms 就失败。
排查过程：
1. 异常类型是 ConnectionError 而不是 ConnectTimeout → 不是"包被丢弃"，排除云防火墙来源 IP 问题（防火墙是丢弃，表现为卡住超时、退出码 28）。
2. $API 为空、无代理变量 → 排除客户端地址配置与代理干扰。
3. 当时一度怀疑 Pi 所在网络拦截了 8081。
4. 在 Mac 上用完整地址测试，也是 exit=7（17 ms） → Pi 和 Mac 表现一致，网络路径无问题。
根因：云服务器上前台运行的 python app.py 已经停了（端口上没有服务，内核直接回 RST）。
处理：SSH 登录服务器重新启动。
教训：
- "快速失败 + refused"= 端口上没有服务 ；"卡住直到超时"= 包被丢弃（防火墙 / 路由）。两者要先分开。
- 先用第二个客户端交叉验证，能迅速排除"网络路径问题"这种假设。
- 前台进程会随 SSH 会话结束而被杀，应当用 systemd（或至少 tmux）常驻。

问题 3：重启时 `Command 'python' not found`

原因：新终端没有进入 ~/day04，也没有 source venv/bin/activate；Ubuntu 默认只有 python3，python 来自虚拟环境。
处理：cd ~/day04 && source venv/bin/activate && python app.py。

问题 4：重启时重新生成了 token

影响：服务端 API_TOKEN 变了，Mac 的 $TOKEN 与 Pi 的 $API_TOKEN 必须同步，否则全部 401。
要点：/health 不需要 token，它通了不代表 token 正确 ；验证 token 要用 curl -i $API/devices -H "$H"。
安全：token 已出现在聊天和截图中，实验结束后应重新生成。

问题 5：Pi 输出里 `register ok (201)` 出现多次

说明：同一进程内第二次注册应返回 409。若看到连续多次 201，要么服务在两次运行之间重启过（内存清空），要么是重复粘贴。
待办：用 GET /devices 确认设备数量，并主动构造一次 409 注册，验证"409 视为已注册"的逻辑。

6. 抓包发现（Wireshark）

观察	解读
Follow TCP Stream 里能直接读出 `Authorization: Bearer ...`	HTTP 明文：路径上任何能看包的节点（同 Wi-Fi 设备、路由器、运营商、中间网络、云网络内部）都能拿到 token 并重放。云防火墙限制来源 IP 只限制"谁能连上"，挡不住路径上偷看，必须用 HTTPS
Source 是家庭出口 IP，不是 192.168.x.x	家庭路由器的 NAT；与 `/whoami` 结果互相印证
Destination 是 10.0.0.5，不是 203.0.113.10	服务器一侧也有一层 NAT：云厂商做公网 IP ↔ 内网 IP 一对一转换
每次心跳源端口不同（如 15792 → 6593）	Flask 开发服务器响应带 `Connection: close`，每次心跳一个新 TCP 连接，路由器为每个新连接分配新的映射端口
一次心跳的完整序列：SYN / SYN-ACK / ACK / POST / ACK / 200 OK / FIN	每次心跳都付出一次三次握手 + 四次挥手的代价（见思考题 1、持久连接优化）

7. 接口异常排查表（结合今天的真实案例）

现象	问题层	先查什么	今天的案例
立刻失败，exit=7 / refused，requests 报 `ConnectionError`	网络通，端口无服务	`ss -tulpn	grep 8081`；服务是否被杀
卡住后超时，exit=28 / `ConnectTimeout`	包被丢弃	云防火墙是否放行端口与来源 IP	（待用 8099 补做）
连上后读取超时	服务端慢 / 阻塞	处理耗时、CPU / 内存	（待做 `/slow`）
exit=3 / URL rejected	本地命令问题	`echo $API`	新终端变量丢失
`json.tool` 报 Expecting value	上游没有输出	去掉管道，用 `-sS` 单独看 curl	同上
401	认证失败	头是否带上、两端 token 是否一致	重启后 token 改变需同步
404（设备相关）	资源不存在	服务是否重启过（内存数据清空）	（待做：Pi 重新注册）
409	状态冲突	是否重复提交	（待构造）
400 / 422	请求不合法	Content-Type、JSON、字段范围	（待做 4.3-B）
`python: command not found`	环境	是否激活 venv、是否在正确目录	新终端未激活 venv

排查口诀：先分层（网络 / 应用），再分责（4xx / 5xx），最后看日志；云端场景先确认防火墙，再怀疑代码。 新增两条：快速失败 ≠ 超时 ；用第二个客户端交叉验证。
