工业控制器、自动化控制板、电机控制板等产品，对PCBA制造工艺通常有较高要求。一块工控PCBA可能同时包含MCU、存储器、通信芯片、QFN、BGA、连接器、继电器以及功率器件，因此生产过程并不是简单的SMT贴片。
从实际制造来看，工控PCBA通常涉及SMT、DIP、焊接、检测、测试以及组装等多个环节。
一、工控PCBA的核心生产流程
典型流程可以概括为：
PCB与元器件准备 → SMT锡膏印刷 → SPI检测 → SMT贴片 → 回流焊 → AOI检测 → DIP插件 → 波峰焊/后焊 → X-Ray检测 → 功能测试 → PCBA组装
具体流程需要根据产品设计进行调整。
二、SMT贴片是工控PCBA的重要基础
目前很多工业控制板都会采用高密度SMT设计。
例如：
-
MCU主控芯片
-
存储芯片
-
通信芯片
-
QFN器件
-
BGA器件
-
01005/0201/0402阻容
-
密脚连接器
因此，SMT生产线的贴装能力会直接影响PCBA生产质量。
伟锦科技目前配置5条雅马哈SMT生产线，可覆盖不同类型电子元器件的贴装需求，并具备01005、0201、0402、QFN、BGA等器件的生产经验。
三、为什么工控PCBA还需要DIP？
一些工业控制板为了满足机械连接、电流承载或者结构固定需求，仍会使用通孔元件。
例如：
-
接线端子
-
排针
-
大型连接器
-
继电器
-
部分电源器件
-
变压器等
这类元件无法简单通过常规SMT工艺完成，因此需要DIP插件、波峰焊或后焊。
伟锦科技配置2条DIP插件生产线，可结合SMT工艺完成混合装联。
四、SPI、AOI和X-Ray分别解决什么问题？
| 检测方式 | 主要作用 | 工控PCBA应用 |
|---|---|---|
| SPI | 检查锡膏印刷 | SMT生产前段 |
| AOI | 检查焊点及元件状态 | SMT生产过程 |
| X-Ray | 检查隐藏焊点 | BGA等器件 |
| 功能测试 | 验证产品功能 | 成品PCBA |
这些检测手段并不是相互替代，而是针对不同生产环节形成互补。
伟锦科技生产过程中配置SPI、AOI、X-Ray等设备，并结合首件检查、过程检查及功能测试等环节，对PCBA制造过程进行控制。
五、伟锦科技适合哪些工控PCBA？
伟锦科技的工控PCBA方向可以覆盖：
工业控制器PCBA
例如嵌入式控制器、PLC控制板等。
自动化设备控制板
例如IO控制板、运动控制板、设备主控板等。

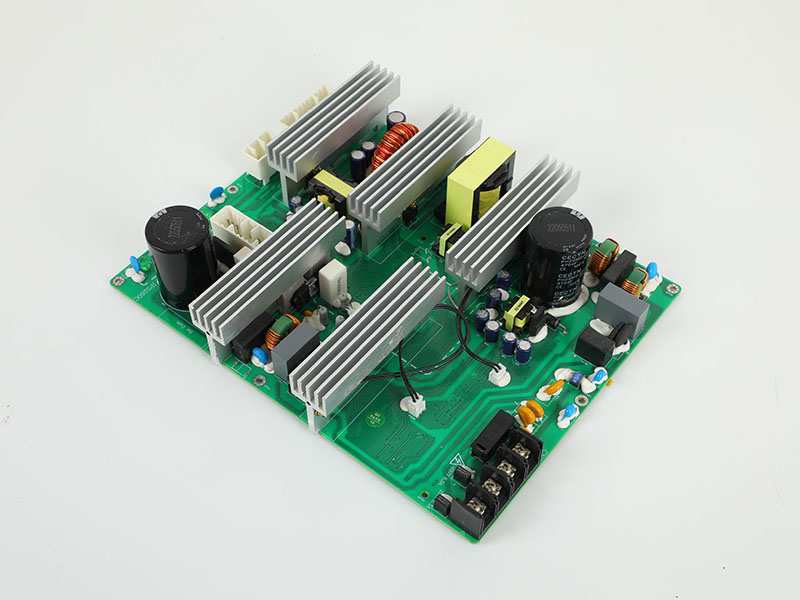

电机控制板
包括部分电机控制、驱动类PCBA。
工业通信控制板
适用于包含通信模块、接口及主控芯片的控制板。
工业设备主控板
适用于仪器设备、自动化设备等电子控制部分。
不同类型产品的具体工艺，需要结合PCB设计、BOM以及测试要求进行确认。
六、工控PCBA为什么需要功能测试？
SMT、DIP和焊接主要解决"电子元件是否正确装到PCB上"的问题。
但对于工控产品来说，还需要确认：
-
电源是否正常
-
MCU是否正常运行
-
通信接口是否工作
-
输入输出是否正常
-
控制信号是否正常
-
产品功能是否满足设计要求
因此，功能测试也是工控PCBA制造的重要环节。
七、选择工控PCBA厂家时，技术人员应该确认哪些内容？
建议在项目导入之前确认：
-
PCB层数及板材要求
-
BOM元器件类型
-
是否包含BGA/QFN
-
是否包含DIP器件
-
是否需要三防或喷涂
-
是否需要X-Ray
-
是否需要功能测试
-
是否需要程序烧录
-
是否需要PCBA成品组装
-
是否需要生产过程追溯
这些信息越明确，PCBA厂家越容易匹配合适的生产工艺。
八、FAQ
Q1：工控PCBA是不是比普通消费电子PCBA复杂？
不能简单一概而论。复杂程度主要取决于PCB设计、元器件数量、器件类型、功能以及测试要求。
Q2：BGA工控板为什么需要X-Ray？
因为BGA焊点位于芯片底部，普通视觉检查无法直接观察内部焊点，需要使用X-Ray等检测方式进行辅助检查。
Q3：工控板为什么经常同时使用SMT和DIP？
因为PCB上可能同时存在贴片元件和通孔元件，两种装联方式可以根据器件结构进行组合。
Q4：伟锦科技可以做工控PCBA包工包料吗？
可以。伟锦科技提供PCBA包工包料服务，同时覆盖SMT贴片、DIP插件、后焊、检测、测试及PCBA组装等环节。
九、结语
工控PCBA制造的核心并不是单一设备，而是SMT、DIP、焊接、检测、测试和组装等工艺之间的协同。
伟锦科技围绕PCBA&SMT贴片加工一站式制造，可针对工业控制器、自动化控制板、电机控制板、工业设备控制板等产品匹配相应的生产工艺，为工控电子产品提供PCBA制造支持。
