光学设计自学

光学设计自学详细指南

------从零基础到能独立承担项目

光学设计是光学工程中技术壁垒最高、也最依赖经验积累的方向之一。它决定了镜头能不能把光"收得住、聚得准、成像清"。这份指南写给三类人：想入门光学设计的学生、准备转行的工程师，以及工作中偶尔要碰光学、却一直没系统学过的从业者。全文按"先想清楚---打基础---学软件---做项目---进阶"的顺序展开，你可以从头通读，也可以按需跳到对应阶段。

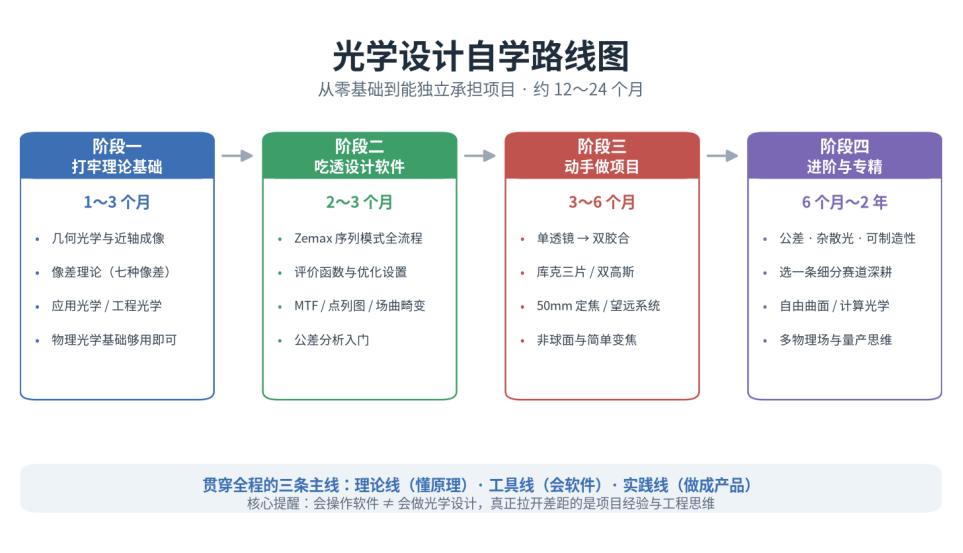

图 1 光学设计自学路线图（四阶段）

目　录

一、写在前面：先想清楚，再动手 4

1.1 光学设计到底在做什么 4

1.2 必须先破除的一个误解 4

1.3 为什么现在值得学 4

1.4 自学到底可不可行 4

二、自学的底层逻辑：三条主线 + 五条原则 5

三、第一阶段：打牢理论基础（约 1--3 个月） 5

3.1 数学与物理的"最低配置" 5

3.2 几何光学：重中之重 6

3.3 像差理论：决定你能不能入门 6

3.4 物理光学：够用即可 6

3.5 像质评价：学会看懂"好与坏" 7

3.6 光学材料与加工工艺常识 7

四、第二阶段：吃透设计软件（约 2--3 个月） 7

4.1 主流软件全景与选择 7

4.2 Zemax 五步学习路线 8

4.3 别忽视的配套工具 8

五、第三阶段：动手做项目（约 3--6 个月） 8

5.1 由简到繁的练手清单 8

5.2 每个项目要练到什么程度 9

5.3 案例演示：一颗 50mm 定焦镜头的完整设计流程 9

六、第四阶段：进阶与专精（ 6 个月-- 2 年） 9

6.1 三项进阶能力 10

6.2 细分赛道怎么选 10

6.3 值得关注的前沿方向 10

七、学习资源大全 10

7.1 书单 10

7.2 网课与视频 11

7.3 软件与社区 11

7.4 竞赛与实习 11

八、一份可执行的时间表 12

九、新手最常踩的坑 12

9.1 软件操作层面 12

9.2 设计思路层面 12

9.3 工程与量产层面 12

9.4 学习与求职层面 13

十、写在最后 13

一、写在前面：先想清楚，再动手

1.1 光学设计到底在做什么

光学设计的核心任务，是解决"光的传播与控制"问题：光从哪里来、经过什么样的介质和面型、最后在什么位置聚焦成像，像质能否满足应用要求。

一枚手机摄像头模组里可能有六到八片镜片，每一片的面型参数、材料折射率、镜片间距、空气间隔，都需要设计师反复权衡。你看到的那些漂亮的镜头渲染图背后，真实工作其实是大量数值计算、像差校正、公差分析和鬼像排查。

****一句话概括职责边界：****从需求出发搭建初始结构 → 做像差优化 → 做公差分析 → 做杂散光分析 → 对接加工装配与量产。

1.2 必须先破除的一个误解

" 会 Zemax ≠ ****会光学设计"。****会软件只相当于握住了方向盘，而光学设计要的是：知道去哪儿、为什么走这条路、路上会遇到什么。业内常说：学 Zemax 很好学，但"用 Zemax 能做什么"不好学。

软件是助手而非自动驾驶------设计目标、初始结构、优化方向，都要由你自己定。这也是自学者最容易卡住的地方：软件玩得很溜，可一旦拿到真实需求就无从下手。

1.3 为什么现在值得学

• ****需求端在扩张：****手机多摄、车载摄像头与激光雷达、半导体检测与光刻照明、AR/VR 显示，都在持续释放光学设计岗位。
• ****薪资有明显溢价：****一线城市应届硕士进入光学设计岗，起薪已从几年前的 8--12K 抬升到主流的 15--25K，半导体、激光雷达等赛道核心岗更高。
• ****岗位细分、赛道变多：****成像镜头、车载光学、激光雷达光学、AR 光波导、照明光学、杂散光分析......每个方向都需要专门的人。
• ****越老越值钱：****经验可迁移、职业生命周期长，成熟设计师的稀缺性反而随行业成熟而上升。

1.4 自学到底可不可行

可行，但要有正确预期。自学的最大短板不是"学不会软件"，而是"没有真实项目"。因此正确策略是：先把流程跑通、把原理理解透，再想办法贴近真实项目------参加竞赛、找实习、拆解公开结构、复现专利镜头。

给一个普遍的时间预期：每天稳定投入 2--3 小时，1 个月后能看懂基础与像差；2--3 个月能熟练操作软件并完成简单镜头；3--6 个月能独立完成常规成像或激光系统；1 年左右达到可上岗的初级光学工程师水平。若有几何光学基础，进度可提速 30%--50%；每天不足 1 小时，周期会明显拉长。

二、自学的底层逻辑：三条主线 + 五条原则

三条主线（贯穿全程、缺一不可）：

• ****理论线------懂原理：****为什么这样设计、像差从哪来、怎么平衡。
• ****工具线------会软件：****用 Zemax / Code V 等把想法算出来、画出来、验出来。
• ****实践线------做成产品：****公差、工艺、装配、成本，能不能真的做出来。

五条学习原则：

1. ****先跑通流程，再深挖像差理论。****入门阶段一上来硬啃三阶像差，很容易被劝退；先把"从需求到出图"的完整流程走一遍。
2. ****少而深。****与其在简历上堆十种镜头却都说不清，不如选一两个方向深挖，能讲清指标怎么定、难点在哪、怎么解决。
3. ****边做边学。****学习最快的方式是拿到一个实际项目，遇到不会的立刻查，一个疑问一个疑问地解决。
4. ****课本与软件交替。****看一段理论，就去软件里验证一下，建立"参数---效果"的直觉。
5. ****带着工程意识学。****始终问自己：这个设计能加工吗？公差敏感吗？成本高不高？

三、第一阶段：打牢理论基础（约 1--3 个月）

3.1 数学与物理的"最低配置"

• ****数学：****三角函数与几何关系、矩阵运算（光线追迹的矩阵表示）、微积分基础、傅里叶变换初步。
• ****物理：****光的波动性与粒子性基本概念、折射率与色散。

不用追求数学多深，够支撑理解公式与软件里的量即可。

3.2 几何光学：重中之重

这是光学设计的基石，必须牢固掌握：

• ****光线追迹：****折射定律、反射定律及其矩阵表示。
• ****理想光学系统：****主点、焦点、节点，焦距与放大率的关系。
• ****常用量：****F 数、NA、视场、入瞳 / 出瞳、主光线与边缘光线。
• ****光阑与光瞳：****位置关系及其对系统性能的影响。

推荐教材以《工程光学》（郁道银）或《应用光学》（张以谟）为核心，重点理解"像差---成像质量"的关联，而不是死记公式。

3.3 像差理论：决定你能不能入门

把这几类搞懂，你就算真正入门了：

• ****单色像差：****球差、彗差、像散、场曲、畸变。
• ****色差：****位置色差（轴向）与倍率色差（垂轴）。
• ****目标：****看到结构就能预判哪里容易出什么像差；知道每种像差怎么产生、怎么校正、怎么相互平衡。

****注意：****像差理论的学习可以独立于软件流程。入门阶段理解到"知道好坏、知道方向"即可，不必一上来就啃三阶像差系数推导。

3.4 物理光学：够用即可

主要是波动特性：干涉、衍射、偏振。重点理解两点：

• ****衍射极限：****即使无像差，点光源成像也不是一个点，而是一个艾里斑；它决定了系统分辨率的理论上限。
• 光学传递函数（ MTF ****）的物理含义：****成像质量的量化描述。

涉及激光系统、相干成像、高精密系统时再深入。

3.5 像质评价：学会看懂"好与坏"

这是自学者最该尽早建立的判断力。常用指标：

• MTF ****（调制传递函数）：****量化成像质量的核心指标，直接关联分辨率。曲线越接近 1、越平滑越好。
• 点列图（ Spot Diagram ****）：****看弥散斑的大小与分布。
• 光线光扇图（ Ray Fan ）与波前像差（ OPD ****）：****分析像差的类型与量级。
• 场曲 / ****畸变图、相对照度：****判断轴外与边缘表现。

学会判断"每个指标怎样算好、怎样算坏"，比会点软件按钮重要得多。

3.6 光学材料与加工工艺常识

• ****材料：****光学玻璃（高折射率利于轻薄、低色散利于消色差）、塑胶镜片、红外材料；优先选用库存 / 常用牌号以控成本。
• ****镀膜：****增透膜、反射膜，直接影响光利用率与杂散光。
• ****加工：****球面、非球面、注塑成型的精度与成本差异；非球面能有效校正像差但更难加工。
• ****公差：****面型公差、偏心、倾斜、厚度误差------它们决定了设计能否量产。

四、第二阶段：吃透设计软件（约 2--3 个月）

4.1 主流软件全景与选择

|-------------------|------------------|-------------------|
| 软件 | 核心强项 | 典型用途 |
| Zemax OpticStudio | 界面友好、资源丰富、优化算法成熟 | 成像系统设计、照明设计（入门首选） |
| Code V | 全局优化能力强、公差分析精准 | 高精度 / 军用 / 航天镜头 |
| LightTools / FRED | 照明与非成像、杂散光分析突出 | 车灯、背光、杂散光分析 |
| ASAP | 复杂光学与激光系统仿真 | 激光系统、激光雷达 |

****建议：****从 Zemax 入门，先用试用版 / 教育版把流程跑顺，再按方向补学其他软件。

4.2 Zemax 五步学习路线

1. ****认识界面与核心概念。****搞懂镜头数据编辑器（LDE）"每一行是一个面"的含义，认识孔径、视场、波长三项基本配置，学会看状态栏里的 EFFL、ENPD。
2. ****读懂分析图。****加载自带示例（如双高斯），把 MTF、点列图、光线光扇图、场曲畸变图都点一遍，借助帮助文档（F1）弄懂每个指标"怎样算好、怎样算坏"。
3. ****动手优化。****从单透镜开始，学习设置变量面、变量曲率 / 厚度 / 材料，认识"拾取""求解""优化向导"，把像质从差优化到好。
4. ****约束与踩坑。****优化中会遇到镜片扭曲、镜片重叠、负空气间隔、光线乱飞------学会用边界约束和操作数把问题一个个解决。
5. ****公差分析与出图。****给设计加公差、看良率、做灵敏度分析；再学习输出图纸与技术要求。

****提醒：****多做案例、少只看书。软件是一本"工具书"，用起来才学得会。

4.3 别忽视的配套工具

• ****机械：****SolidWorks / UG / Creo------要能看懂图纸、会画图纸，才能和结构工程师对话。
• ****计算与自动化：****Matlab / Python------做数据处理、批量仿真、宏代码优化，效率能翻倍。
• ****多物理场：****Ansys / Comsol------光机热耦合、吸湿变形、温度对像质的影响，是进阶加分项。

五、第三阶段：动手做项目（约 3--6 个月）

5.1 由简到繁的练手清单

照着这个顺序做，进步最快：

1. ****单透镜：****建立最小闭环，理解焦距、F 数与像质的关系。
2. ****双胶合（消色差）：****理解玻璃配对与色差校正。
3. ****库克三片式：****经典结构，理解像差平衡的基本套路。
4. 标准定焦（如 50mm ****）：****贴近真实产品，练场曲 / 畸变控制。
5. 望远系统 / 目镜 / ****显微物镜：****目视光学系统专题。
6. 激光准直 / ****聚焦系统：****非成像与高斯光束初步。
7. ****非球面镜头：****用非球面减少镜片数、提升像质。
8. ****简单变焦：****控制变倍过程中的像质稳定（较难，可选）。

5.2 每个项目要练到什么程度

不是"优化完成"就结束了，而要能回答下面几个问题：

• 这颗镜头的指标是怎么定的？各项指标之间如何相互制约？
• 优化的重难点在哪一步？哪个指标最难达到？你做了哪些努力？
• 公差怎么分配？装配怎么实现？成本高不高？

能把这些问题讲清楚，才说明你是真的有经验。

5.3 案例演示：一颗 50mm 定焦镜头的完整设计流程

1. ****明确指标：****焦距 f = 50mm、F/1.8、像面全画幅、可见光波段，明确 MTF 与畸变要求。
2. ****选初始结构：****从专利或经典结构（如双高斯）出发，缩放并调整参数。
3. ****搭模型：****在 Zemax 里录入面型、厚度、材料、孔径与视场。
4. ****设评价函数：****定义焦距、后截距、MTF、畸变、边缘光线等约束与权重。
5. ****优化：****先局部优化，必要时用锤形优化跳出局部极值，反复看像差。
6. ****公差分析：****看偏心、倾斜、厚度误差对像质与良率的影响，必要时降低敏感度。
7. ****出图与评估：****导出图纸与技术文件，评估可制造性、成本与装配可行性。

六、第四阶段：进阶与专精（6 个月--2 年）

6.1 三项进阶能力

• ****公差与良率：****从"设计出来"到"能稳定量产"，这是工程师与学生之间的分水岭。
• ****杂散光与鬼像：****镜头成像再清楚，杂散光抑制不好，整机效果照样塌。低端镜头和激光雷达尤其看这一项。
• 可制造性设计（ DFM ****）：****结构别太复杂、玻璃别太冷门、厚度要留余量，既要性能也要成本。

6.2 细分赛道怎么选

• 消费电子 / ****车载光学：****手机镜头、车载 ADAS 镜头、激光雷达光学。
• ****半导体：****光刻照明、晶圆检测等------门槛高、溢价高。
• AR / VR ****：****Pancake 折叠光机、光波导、自由曲面------成长快。
• 工业 / ****医疗：****精密显微、光谱仪、内窥镜光学------稳定、经验值钱。
• ****光通信：****光模块、硅光 CPO------交叉技能溢价明显。

****选择思路：****技术硬核度 × 行业增速，两者相乘越高，越值得投入。

6.3 值得关注的前沿方向

• 自由曲面（ NURBS 、 Zernike ****多项式）：****AR/VR、HUD、激光雷达的核心。
• 计算光学与 AI ****辅助设计：****算法与光学协同设计，用 AI 做迭代优化。
• 超表面 / ****超透镜：****亚波长结构实现轻薄化。
• ****多物理场耦合仿真：****光学 + 热学 + 力学 + 电磁一起算。
• ****集成光电与硅光：****光波导、衍射光栅、微纳加工链路。

七、学习资源大全

7.1 书单

入门理论类：

• 《工程光学》（郁道银，机械工业出版社）------几何 + 物理光学，国内经典教材。
• 《应用光学》（张以谟，电子工业出版社）------从近轴到像差再到典型系统，体系完整。

实践与工程类：

• 《光学系统设计》（Robert E. Fischer）------图文并茂、少公式，工程视角好。
• 《实用光学技术手册》（王之江）------查案例、查标准、查公差的"词典"。
• 《Zemax 中文版光学设计从入门到精通》------手把手教软件操作。
• 《现代光学镜头设计方法与实例》（毛文炜）------优化方法与实例丰富。

英文经典（进阶）：

• 《Lens Design Fundamentals》（Rudolf Kingslake）
• 《Modern Optical Engineering》（Warren J. Smith）
• 《Fundamental Optical Design》（Michael J. Kidger）

7.2 网课与视频

• ****《应用光学》------北京理工大学：****中国大学 MOOC 平台免费，国家精品在线开放课程，系统且权威，强烈推荐入门先看。
• B 站大量 Zemax 实操视频，从单透镜到变焦、显微物镜都有，适合跟着练。
• ****国外公开课：****有条件可找英文光学工程公开课，配合英文教材一起看。

7.3 软件与社区

• Zemax 官方试用版 / 教育版 + 官方文档与自带案例，这是最好的练习素材。
• 光行天下等中文光电社区------找书、找案例、问问题。
• Zemax 官方论坛、LinkedIn 光学设计小组------接触行业一线。
• AI 助手与搜索引擎------遇到不懂的概念，随时追问、随时验证。

7.4 竞赛与实习

• ****全国大学生光电设计竞赛：****国内光电领域级别最高、含金量高的赛事，设有光学设计赛道（如水浸物镜、微单镜头等赛题），是自学者接触真实设计任务的最佳途径之一。
• 其他光电 / ****机器视觉类竞赛、企业实习、高校课题组项目：****哪怕只参与一两片镜片的设计与打样，也能积累宝贵的工艺认知。

八、一份可执行的时间表

|------------|------------|------------|----------------|
| 时间 | 阶段 | 目标 | 关键产出 |
| 第 1 个月 | 基础 | 建立认知框架 | 看懂几何光学与像差基本概念 |
| 第 2--3 个月 | 基础 + 软件 | 跑通软件流程 | 单透镜、双胶合建模仿真 |
| 第 4--6 个月 | 软件 + 项目 | 独立完成简单项目 | 50mm 定焦、望远系统等 |
| 第 7--12 个月 | 项目 + 进阶 | 掌握公差与工艺 | 能出图、做公差、说清设计逻辑 |
| 第 2 年起 | 专精 | 选定赛道深耕 | 复杂系统 / 细分方向专长 |

九、新手最常踩的坑

9.1 软件操作层面

• 只会点鼠标，不懂评价函数到底在优化什么。
• 乱加变量、乱设边界，不知道哪些该固定、哪些该优化。
• 只看 RMS 大小，不会看 MTF、场曲 / 畸变、光线光扇图。
• 以为优化完成就结束了，不做公差分析。

9.2 设计思路层面

• 一上来就堆复杂结构，不从经典结构起步。
• 过度依赖优化器，不会手动干预、手动平衡像差。
• 只追求像质好看，不考虑加工、装配与成本。
• 忽略杂散光、鬼影与环境温度的影响。

9.3 工程与量产层面

• 不知道偏心、厚度误差、空气间隔对像质的影响有多大。
• 不会选玻璃，只看性能不看成本、供货与模具难度。
• 不会写 BOM、不会出 2D 图纸与技术要求。

9.4 学习与求职层面

• 只学软件、不学基础理论。
• 简历只写"会 Zemax"，不写具体镜头指标、优化过程与结果。
• 分不清科研仿真与可量产设计的差别。

十、写在最后

光学设计是一门"慢热"的手艺：前期投入大、见效慢，但一旦跨过门槛，它给你的是一条技术壁垒高、可迁移、越老越吃香的职业路径。

自学的关键，不在于把每个知识点都学完，而在于尽快建立"理论---工具---实践"的闭环，然后在真实项目里反复打磨。哪怕从一颗最简单的单透镜开始，只要坚持"做完一颗、讲清一颗、改进一颗"，你会比想象中更快地跨进这扇门。

愿你早日做出属于自己的第一颗镜头。
