嵌入式设备 RTSP 推流 RTP 乱序问题处理

一、开发环境

• 硬件平台：海思 3516EV300 嵌入式开发板
• 软件系统：嵌入式 Linux 4.9 内核
• 编译工具：arm-himix200-linux-gcc
• 测试工具：Wireshark 4.0
• 编码格式：H.264 FU-A 分片模式

二、问题切入

嵌入式 RTSP 推流场景中，接收端花屏、卡顿、延迟飙高是非常典型的故障，多数开发者第一反应会定位编码参数或带宽问题，却常常忽略 RTP 乱序这个核心诱因。

某 IP 摄像头项目中，我们使用自研轻量 RTSP 推流组件，内网推流到 NVR 时频繁出现花屏卡顿，排查后发现编码帧率稳定、带宽充足，最终通过 Wireshark 抓包确认：交换机转发导致约 8% 的 RTP 包乱序，正是这看似不起眼的乱序导致了严重的播放问题。

嵌入式平台之所以更容易受乱序影响，核心原因是 CPU 资源紧张，高负载下系统调度会打乱 RTP 包发送顺序，叠加网络传输的乱序，最终故障发生率远高于 PC 端推流。

三、核心知识点与技术原理

RTP 协议头中包含两个核心字段用于乱序处理：16 位序列号随每个 RTP 包递增，标识发送顺序；32 位时间戳标识采样时间，用于帧关联和音视频同步。UDP 本身是无连接、无保序的传输协议，IP 网络中每个包独立路由，天生存在乱序可能。

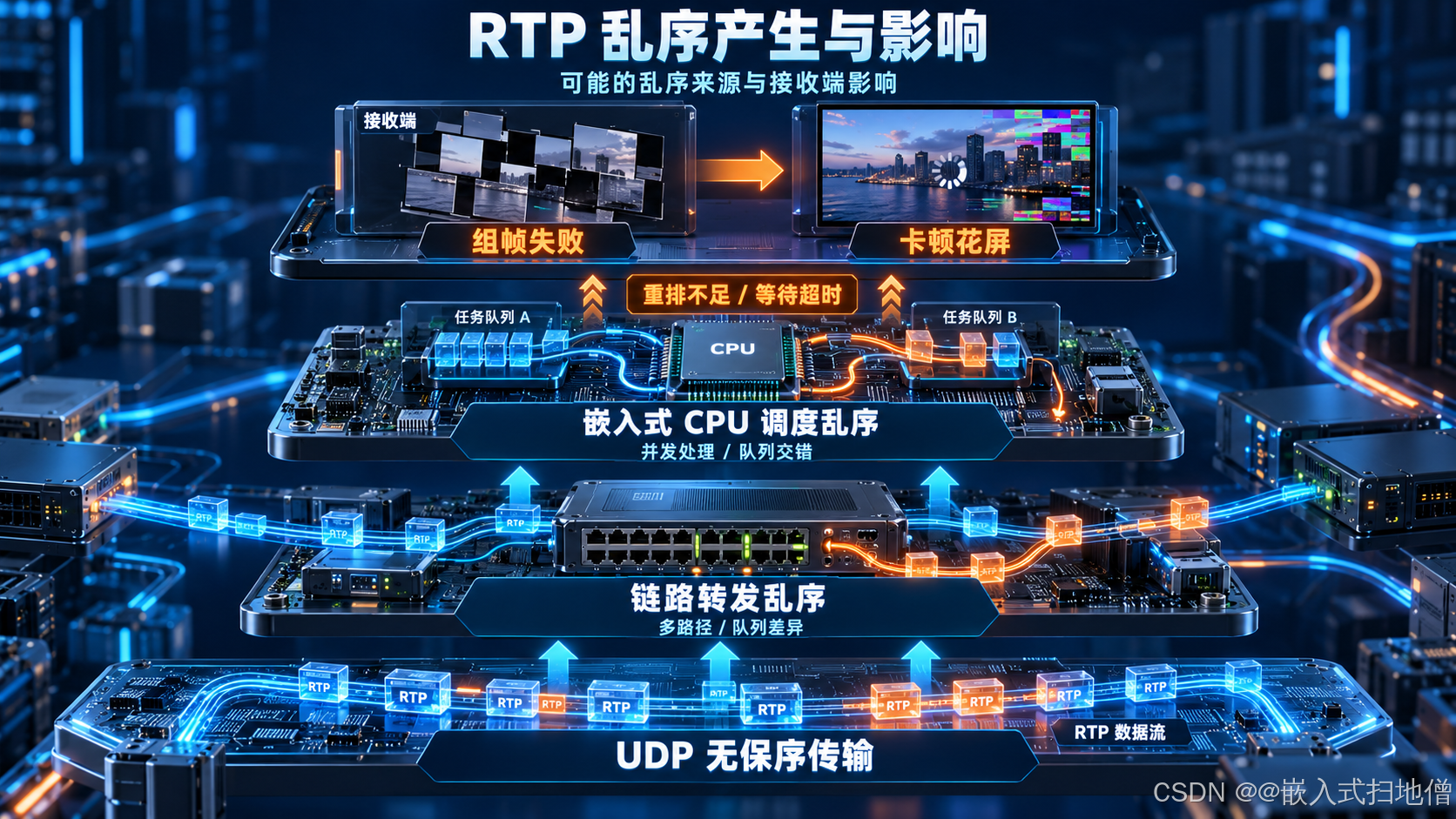

3.1 嵌入式场景乱序的常见诱因

1. 网络侧：网络拥塞导致交换机队列调度优先级变化，多路径传输时延差异都会打乱包顺序
2. 端侧：CPU 高负载下系统调度延迟，导致编码完成的 RTP 包无法按顺序发送
3. 协议栈：多线程发送 UDP 包不加锁，也会导致发送顺序打乱

3.2 乱序处理核心思路

目前主流的乱序处理有两种思路：

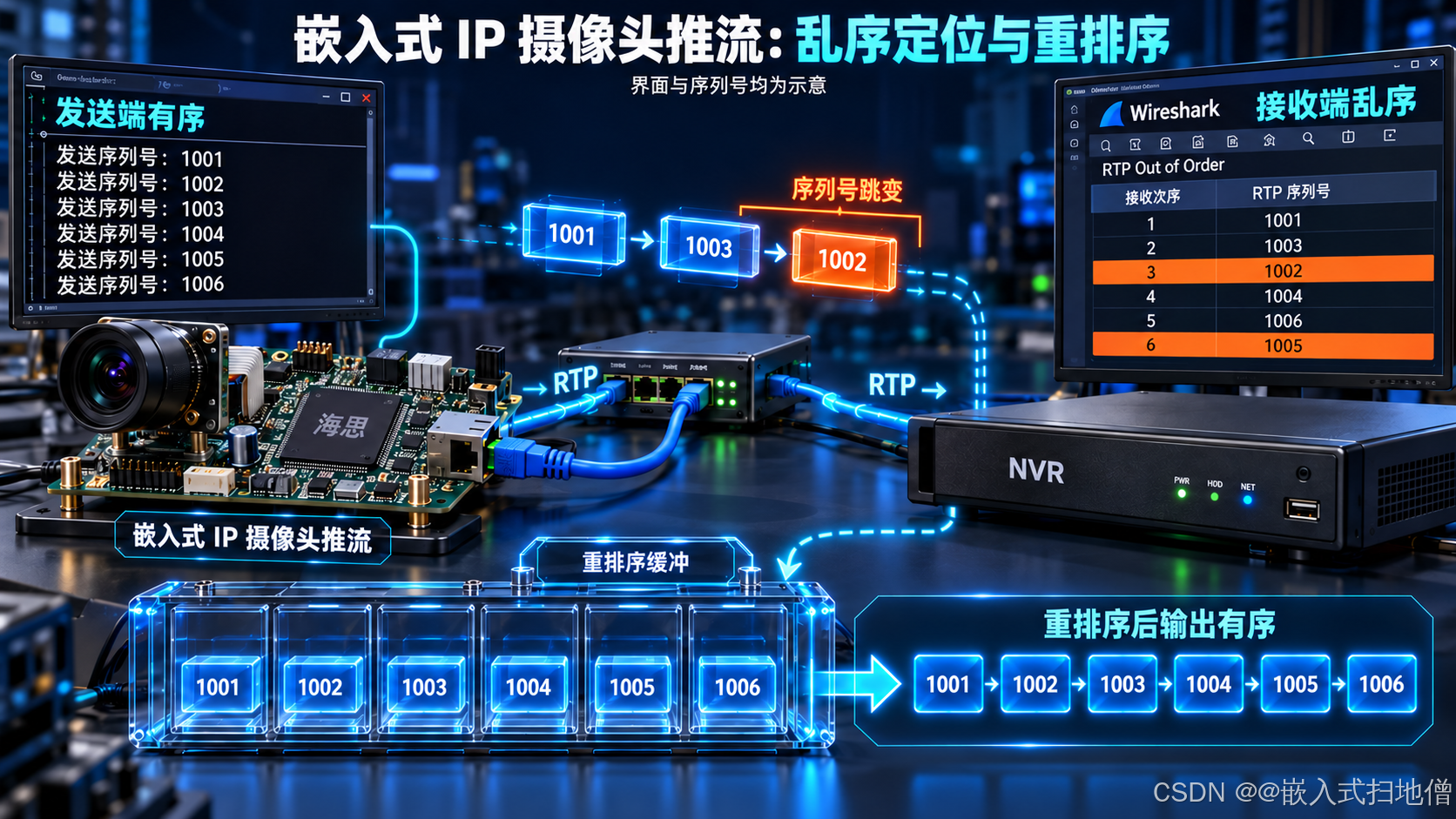

1. 重排序缓冲：缓存 RTP 包按序列号重排后输出，适合稳定性要求高、可接受一定延迟的场景
2. 丢帧决策：乱序超过阈值直接丢弃不完整帧，适合低延迟要求的实时场景

JitterBuffer（抖动缓冲）是专门处理抖动和乱序的通用组件，缓冲深度是核心参数：根据腾讯云公开资料，实时场景通常配置1-2 帧视频缓冲 / 80-120ms 音频缓冲，非实时监控场景可配置 2 秒 GOP 大小的缓冲，缓冲越深抗乱序能力越强，但延迟也越高，需要根据业务场景平衡。

成熟流媒体框架如 SmartMediaKit 已经内置了 RTP 乱序处理逻辑，开发者只需要调整缓冲深度即可；如果是自研推流组件，需要自行实现序列号校验、排序缓冲和乱序丢三块核心逻辑。

3.3 关键边界问题：序列号回绕处理

RTP 序列号是 16 位无符号整数，最大值 65535，超过后会从 0 重新计数，也就是回绕。处理乱序时必须处理这个边界：计算两个序列号的差值，如果差值超过 32768（16 位有符号整数最大值），则认为序列号小的包是更新的包。

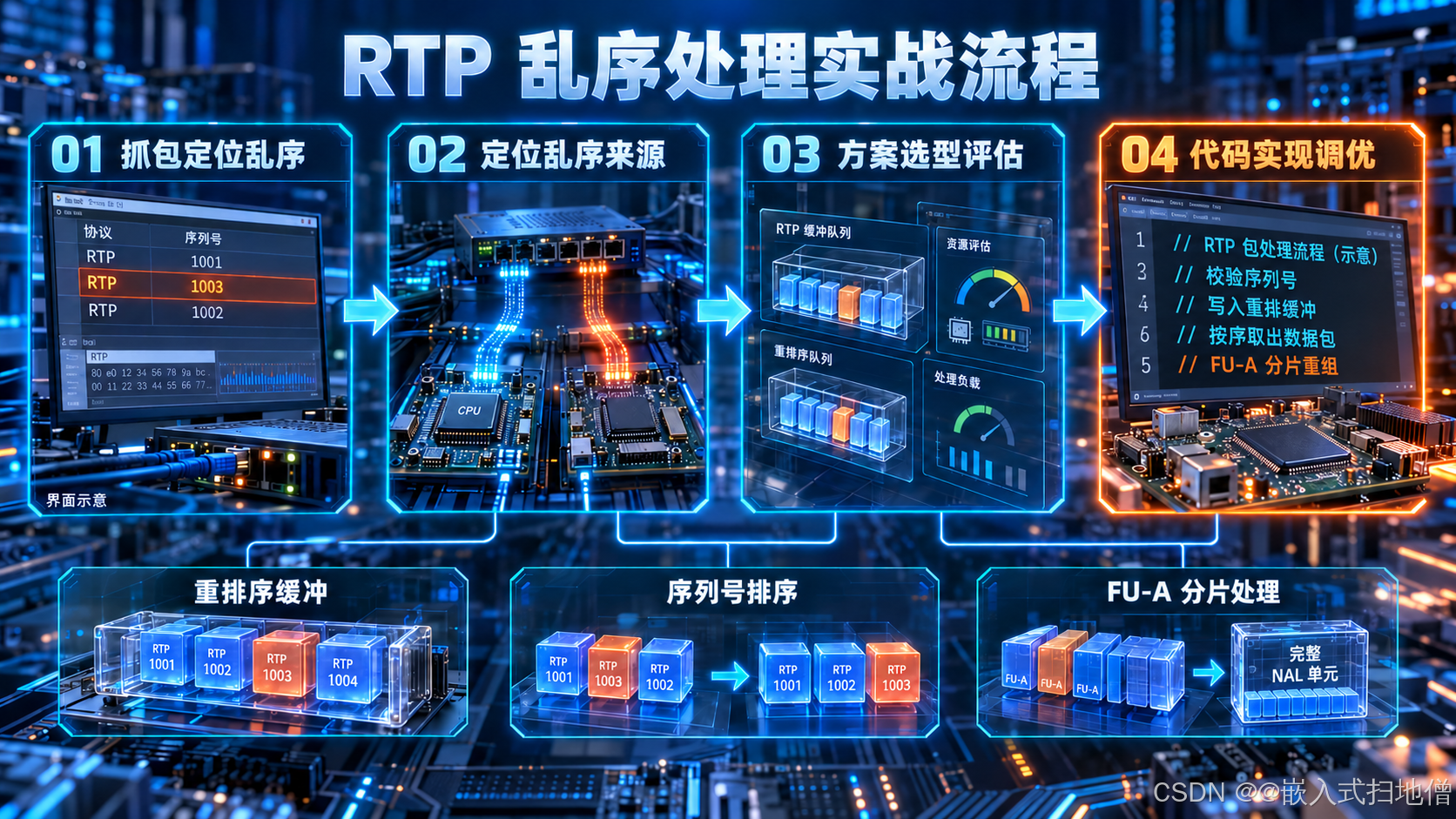

四、实战技术流程

问题场景

某嵌入式 IP 摄像头，内网推流到 NVR 时频繁花屏卡顿，编码帧率稳定、CPU 占用 70%、带宽充足，需要定位并解决 RTP 乱序问题。

步骤 1：抓包确认乱序存在

使用 Wireshark 在 NVR 端抓包，设置过滤规则：

# 替换为摄像头实际IP即可
rtp && ip.src == 192.168.1.120

通过分析->专家信息查看 RTP 层统计，发现存在大量Out of Order事件，乱序率约 8%，最大乱序跨度 5 个包，确认乱序是故障诱因。

步骤 2：定位乱序来源

在摄像头发送端添加序列号打印，对比发送顺序和接收顺序：

// 发送端添加序列号打印，确认发送顺序是否正确
void send_rtp_packet(uint8_t *buf, int len, uint16_t seq) {
    printf("send rtp seq: %u\n", seq);
    sendto(sockfd, buf, len, 0, (struct sockaddr *)&dest_addr, sizeof(dest_addr));
}

对比后发现发送端序列号连续递增，确认乱序来自交换机网络转发。

步骤 3：方案选型与资源评估

本场景是内网实时监控，要求端到端延迟 < 300ms，最终选择浅缓冲重排序 + FU-A 断序丢帧方案：

• 按 2 帧缓冲计算，每帧平均 10 个 RTP 包，每个包最大 1500 字节，总内存占用约 30KB，远小于开发板可用内存，完全满足资源要求。

步骤 4：实现排序缓冲与核心逻辑

首先实现基于序列号的固定大小排序缓冲，处理序列号回绕、超时丢包等边界：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <stdint.h>

// 排序缓冲节点定义
typedef struct {
    uint16_t seq;          // RTP序列号
    uint32_t timestamp;    // RTP时间戳
    uint8_t *data;         // RTP包数据
    int len;               // 包长度
    uint64_t recv_time;    // 接收时间戳(毫秒)
} RtpBufferNode;

// 排序缓冲结构体
typedef struct {
    RtpBufferNode *nodes;  // 节点数组
    int size;              // 缓冲最大容量
    int count;             // 当前缓存包数量
    uint16_t last_out_seq; // 上次输出的最后一个序列号
    int max_delay_ms;      // 最大缓冲延迟(毫秒)
} RtpSortBuffer;

// 初始化排序缓冲
RtpSortBuffer *rtp_sort_buffer_init(int size, int max_delay_ms) {
    RtpSortBuffer *buf = (RtpSortBuffer *)malloc(sizeof(RtpSortBuffer));
    if (!buf) return NULL;

    buf->nodes = (RtpBufferNode *)calloc(size, sizeof(RtpBufferNode));
    if (!buf->nodes) {
        free(buf);
        return NULL;
    }

    buf->size = size;
    buf->count = 0;
    buf->last_out_seq = 0;
    buf->max_delay_ms = max_delay_ms;
    return buf;
}

// 插入RTP包到排序缓冲，返回0成功，-1失败
int rtp_sort_buffer_insert(RtpSortBuffer *buf, uint16_t seq, uint32_t timestamp,
                           uint8_t *data, int len, uint64_t recv_time) {
    if (!buf || buf->count >= buf->size) return -1;

    // 查找插入位置，处理序列号回绕
    int insert_pos = buf->count;
    for (int i = 0; i < buf->count; i++) {
        uint16_t diff = seq - buf->nodes[i].seq;
        // 差值小于32768说明seq更小，插入到当前位置之前
        if (diff < 32768 && seq < buf->nodes[i].seq) {
            insert_pos = i;
            break;
        }
    }

    // 移动节点腾出插入位置
    for (int i = buf->count; i > insert_pos; i--) {
        buf->nodes[i] = buf->nodes[i-1];
    }

    // 分配内存存储包数据
    buf->nodes[insert_pos].data = (uint8_t *)malloc(len);
    if (!buf->nodes[insert_pos].data) return -1;

    // 填充节点信息
    buf->nodes[insert_pos].seq = seq;
    buf->nodes[insert_pos].timestamp = timestamp;
    memcpy(buf->nodes[insert_pos].data, data, len);
    buf->nodes[insert_pos].len = len;
    buf->nodes[insert_pos].recv_time = recv_time;
    buf->count++;

    return 0;
}

// 从缓冲取出连续的RTP包，返回0成功，-1无可用包
extern uint64_t get_current_time_ms(void); // 由系统实现获取当前毫秒时间戳
int rtp_sort_buffer_pop(RtpSortBuffer *buf, uint8_t *out_buf, int *out_len,
                        uint16_t *out_seq, uint32_t *out_ts) {
    if (!buf || buf->count == 0) return -1;

    uint16_t expected_seq = buf->last_out_seq + 1;
    uint64_t now = get_current_time_ms();

    // 首包处理：还没有输出过任何包，直接输出第一个
    if (buf->last_out_seq == 0) {
        expected_seq = buf->nodes[0].seq;
    }

    // 情况1：第一个包就是期望的连续包，直接输出
    // 情况2：第一个包已超时，即使不连续也输出，避免延迟过大
    if (buf->nodes[0].seq == expected_seq ||
        (now - buf->nodes[0].recv_time) > buf->max_delay_ms) {
        // 输出节点数据
        *out_len = buf->nodes[0].len;
        memcpy(out_buf, buf->nodes[0].data, *out_len);
        *out_seq = buf->nodes[0].seq;
        *out_ts = buf->nodes[0].timestamp;
        buf->last_out_seq = buf->nodes[0].seq;

        // 释放内存并移动节点
        free(buf->nodes[0].data);
        for (int i = 0; i < buf->count - 1; i++) {
            buf->nodes[i] = buf->nodes[i+1];
        }
        buf->count--;
        return 0;
    }

    // 情况3：未超时，继续等待缺失包
    return -1;
}

步骤 5：FU-A 分片特殊乱序处理

H.264 FU-A 分片模式下，分片必须连续才能组成完整帧，一旦断序直接丢弃当前帧，避免错误数据影响解码：

// 代码框架：FU-A分片组帧乱序处理
typedef struct {
    uint8_t version:2;
    uint8_t padding:1;
    uint8_t extension:1;
    uint8_t csrcCount:4;
    uint8_t marker:1;
    uint8_t payloadType:7;
    uint16_t seq;
    uint32_t timestamp;
} rtp_header_t;

typedef struct {
    uint8_t start_bit:1;
    uint8_t end_bit:1;
    uint8_t reserved:1;
    uint8_t nalu_type:5;
} fu_a_header_t;

extern void deliver_frame(uint8_t *buf, int len, uint32_t ts); // 输出完整帧到上层

int h264_fu_a_assemble(RtpSortBuffer *buf, uint8_t *frame_buf, int max_frame_size) {
    static int frame_len = 0;
    static uint16_t last_seq = 0;
    static int assembling = 0;

    uint8_t rtp_buf[1500];
    int rtp_len;
    uint16_t seq;
    uint32_t ts;

    while (rtp_sort_buffer_pop(buf, rtp_buf, &rtp_len, &seq, &ts) == 0) {
        rtp_header_t *rtp_hdr = (rtp_header_t *)rtp_buf;
        fu_a_header_t *fu_hdr = (fu_a_header_t *)(rtp_buf + sizeof(rtp_header_t));

        if (fu_hdr->start_bit) {
            // 上一帧未组装完成，断序丢弃
            if (assembling) {
                frame_len = 0;
                assembling = 0;
                printf("discard incomplete frame, new start received\n");
            }
            // 拼接NALU头
            if (frame_len + 1 > max_frame_size) {
                frame_len = 0;
                assembling = 0;
                continue;
            }
            frame_buf[0] = ((rtp_hdr->payloadType & 0x1F) << 5) | (fu_hdr->nalu_type & 0x1F);
            frame_len = 1;
            assembling = 1;
        }

        if (!assembling) continue;

        // 检查序列号是否连续
        uint16_t diff = seq - last_seq;
        if (last_seq != 0 && diff != 1 && diff < 32768) {
            printf("fu-a seq break, discard frame, last %u current %u\n", last_seq, seq);
            frame_len = 0;
            assembling = 0;
            continue;
        }

        // 拷贝分片负载
        int payload_len = rtp_len - sizeof(rtp_header_t) - sizeof(fu_a_header_t);
        if (frame_len + payload_len > max_frame_size) {
            frame_len = 0;
            assembling = 0;
            continue;
        }
        memcpy(frame_buf + frame_len, rtp_buf + sizeof(rtp_header_t) + sizeof(fu_a_header_t), payload_len);
        frame_len += payload_len;
        last_seq = seq;

        // 分片结束，输出完整帧
        if (fu_hdr->end_bit) {
            deliver_frame(frame_buf, frame_len, ts);
            frame_len = 0;
            assembling = 0;
        }
    }
    return 0;
}

步骤 6：测试调优与结果验证

分别测试不同缓冲深度的效果：

缓冲配置	最大延迟	卡顿率	延迟增加
无处理	-	8%	0
1 帧缓冲	40ms	1.2%	+35ms
2 帧缓冲	80ms	0.1% 以下	+70ms

最终选择 2 帧缓冲配置，既满足产品端到端延迟 < 300ms 的要求，又解决了 99% 以上的乱序问题，花屏卡顿现象基本消失。

五、实战总结

嵌入式推流 RTP 乱序问题的排查遵循固定流程：首先通过 Wireshark 抓包确认乱序存在，排除编码、带宽等其他因素；然后对比发送端和接收端的序列号，定位乱序来源；最后根据业务延迟要求和可用内存选择对应方案。

开发中需要避免几个常见误区：

1. 不是缓冲越深越好，过度缓冲会大幅增加延迟，只要覆盖当前场景最大乱序跨度即可
2. 不是所有乱序都需要重排，极端乱序下主动丢弃不完整帧，体验比长时间卡顿更好
3. 不要重复造轮子，成熟开源框架已经内置经过大规模验证的乱序处理逻辑，直接调整参数即可满足大部分场景需求

对于更高要求的场景，还可以配合 RTCP NACK 反馈或 FEC 前向纠错技术，进一步提升公网弱网下的推流稳定性。
