【图像增强】Restormer 模型详解 笔记 CVPR2022

【参考：2111.09881 Restormer: Efficient Transformer for High-Resolution Image Restoration】

注意点：

所有橙色 Transformer Block 都包含有 MDTA 和 GDFN。

注意力多头：每个头学习一个特征，多个头学习多个特征！

学习点

MDTA：根据全图信息，动态组合不同特征通道。

• 怎么做 ：通过 1 × 1 卷积和 3 × 3 深度卷积生成 Q、K、V，再利用全部空间位置的响应，计算通道注意力 A = softmax(t · Q̄ · K̄ᵀ)，最后用 O = A · V 加权组合特征。
• 主要作用：建立通道之间的依赖关系，让特征组合方式随输入内容变化；同时结合局部邻域信息和全图统计信息。
• 复用场景：希望网络利用全图信息，又不想建立巨大的像素 × 像素注意力矩阵时。
• 注意点 ：每头注意力矩阵是 d × d，不是 HW × HW；输入通道数必须能被头数整除。

GDFN：通过局部处理和乘法门控，进一步变换特征。

• 怎么做 ：先扩张通道并执行深度卷积，再拆成两条分支，计算 G = GELU(Z₁) ⊙ Z₂，最后将通道投影回原大小。
• 主要作用：引入局部空间信息和非线性，让一条分支调制另一条分支，对特征进行抑制、放大或其他调整。
• 复用场景：需要增强普通前馈网络或卷积模块的特征变换能力时，可以用它替换简单的"两层投影 + 激活"结构。
• 注意点 ：门控没有 sigmoid，数值不限于 [0,1]，因此不是概率开关。

模块	方便记忆的作用	核心操作
MDTA	决定不同通道如何协同	全图响应计算通道关系，再加权混合
GDFN	对混合后的特征进一步加工	局部卷积、非线性、逐元素门控

复用接口：两者都能保持 [B,C,H,W] → [B,C,H,W]。 在你的可读版代码中，它们本身不包含 LayerNorm 和残差相加；组合成完整 Block 时使用 X₁ = X + MDTA(LN₁(X))，再使用 X₂ = X₁ + GDFN(LN₂(X₁))。

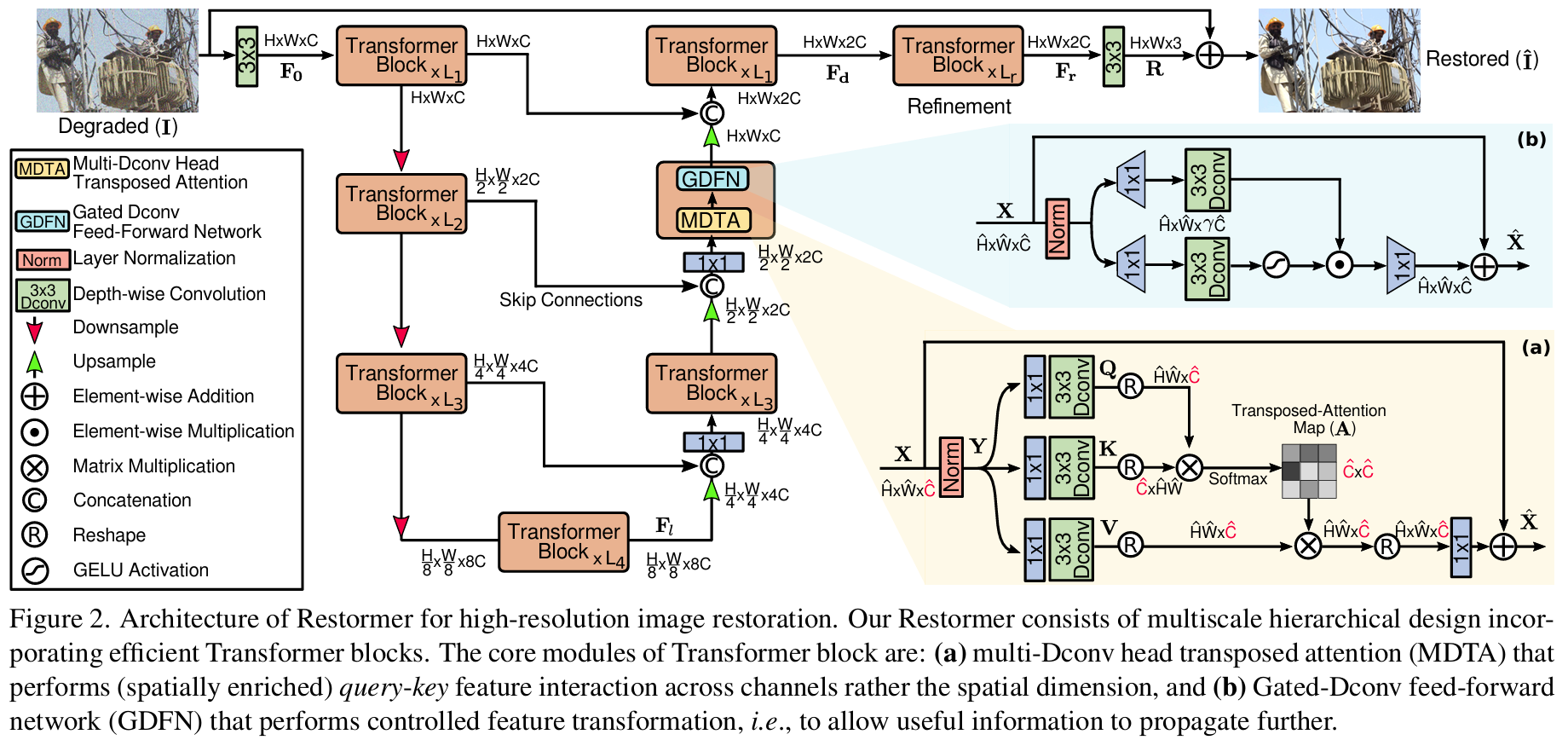

Restormer 模型

图中的 Restormer 是一种用于图像恢复的四级编码器---解码器网络。它将退化图像转换为特征，通过不同分辨率的 Transformer Block 提取信息，再逐级恢复分辨率，预测图像残差，得到清晰图像。

它的主要特点是：使用 MDTA 建立由全图信息决定的通道注意力，使用 GDFN 对特征进行门控变换，同时通过多尺度结构与跳跃连接保留图像细节。

下面按图中的数据流详细解释。公式使用行内代码和 Unicode 符号，避免 LaTeX 渲染问题。具体计算对应项目中的 .../basicsr/models/archs/restormer_arch.py

第 1 步：先找到输入和输出，确定读图方向

图左上角的照片，下面写着 Degraded（I），是输入图像。"Degraded"表示图像存在退化，例如模糊、噪声或者雨纹。I 是这张输入图像的符号。

图右上角的照片，旁边写着 Restored（Î），是网络输出的恢复图像。Î 表示网络对清晰图像的预测。

中间的大部分结构，就是将左边的退化图像转换为右边恢复图像的处理过程。

整张图的主要路线是：从左上角进入，沿左侧向下，到达底部，再沿中间偏右的位置向上，最后向右输出。

你可以先把它想成一条 U 形路线。左边向下的部分负责提取特征，右边向上的部分负责恢复图像。

第 2 步：明确哪里是编码器，哪里是解码器

你问的"哪里是解码器"，先直接定位：

编码器在图的左侧。 从最上方第一个橙色 Transformer Block × L₁ 开始，沿红色向下箭头，经过 Transformer Block × L₂、Transformer Block × L₃，最后到图底部的 Transformer Block × L₄。

解码器在图的中间偏右，沿绿色向上箭头排列。 从底部的 L₄ 模块输出开始，经过绿色上采样箭头、圆圈 C、1 × 1 卷积和橙色 Block，逐级向上，直到最上方中间的 Transformer Block × L₁。

具体来说，解码器的三个处理层，从下往上是：

1. 中间偏下的 Transformer Block × L₃。
2. 中间位置被展开为 MDTA + GDFN 的橙色 Block。它代表二级解码器中的 Transformer Block，内部结构被画出来了。
3. 最上方中间的 Transformer Block × L₁，它是一级解码器。

最上方更靠右、下面写着 Refinement 的 Block 是后续精炼阶段。

图底部的 Transformer Block × L₄ 是连接编码器和解码器的最低分辨率部分，通常叫作瓶颈层 。项目代码将它命名为 latent。

所以，读这张图时可以先划出四块：左侧编码器、底部瓶颈层、中间偏右解码器、右上方精炼与输出。

第 3 步：理解"编码"和"解码"在这里是什么意思

这里的"编码"不是把图片压缩成 JPEG 文件，也不是加密。

编码器做的是：将图片转换成网络内部的特征表示，并逐步在更低分辨率上处理这些特征。

解码器做的是：将低分辨率特征逐步恢复到原始分辨率，并融合编码器保留下来的信息，为生成恢复图像做准备。

还有一点很重要：解码器的中间输出通常仍然是"特征"，不是可以直接显示的 RGB 图片。直到最后一个输出卷积，网络才把这些特征转换成 3 通道图像。

第 4 步：先搞懂 H、W、C，后面才能看懂每条箭头

图中反复出现 H × W × C：

• H：特征图的高度。
• W：特征图的宽度。
• C：特征图的通道数。

输入 RGB 图像有三个通道，即红、绿、蓝，所以图中的输入和输出都是 H × W × 3。

经过网络卷积后，通道数可以变成 48、96、192、384。这些通道已经不是红、绿、蓝了，而是网络学习得到的不同特征响应。

例如，一些通道可能对边缘变化比较敏感，一些可能对某种纹理或颜色组合比较敏感。不过每个通道的意义由训练决定，并没有人为规定"第一个通道必须检测边缘"。

你可以把一个通道想成一张二维数值图。48 个通道，就是 48 张高度为 H、宽度为 W 的数值图叠在一起。

图中采用 H × W × C 的写法；代码采用 [B,C,H,W]。其中 B 是一次同时输入多少张图像。如果只输入一张，B = 1。

比如一张 256 × 256 的 RGB 图片，在代码中就是 [1,3,256,256]。后面我们一直用这张图作为例子。

第 5 步：看懂图左侧的图例

图中的符号分别表示：

图中符号	含义	对数据做什么
3 × 3 方框	普通卷积	从局部邻域计算新特征
1 × 1 方框	点卷积	在每个位置混合不同通道
3 × 3 Dconv	深度卷积	分别处理每个通道的局部邻域
红色向下箭头	下采样	降低空间分辨率
绿色向上箭头	上采样	提高空间分辨率
圆圈 C	Concatenation，拼接	将两份特征沿通道接起来
圆圈 R	Reshape，重排	改变数据的维度组织方式
圆圈加号	逐元素相加	对应位置的数值相加
实心点乘号	逐元素相乘	对应位置的数值相乘
圆圈叉号	矩阵乘法	按矩阵规则进行加权组合
Norm	Layer Normalization	归一化特征
弯曲符号	GELU 激活	对数值进行非线性变换

先记住两个容易混淆的操作：

拼接会增加通道数。 两份 [1,48,256,256] 特征沿通道拼接，得到 [1,96,256,256]。

相加不会增加通道数。 两份 [1,48,256,256] 特征逐元素相加，结果仍是 [1,48,256,256]。

第 6 步：输入先经过第一个 3 × 3 卷积

从左上角的输入照片出发，向右遇到一个绿色的 3 × 3 方框。这个卷积负责生成浅层特征 F₀。

什么是卷积？可以先理解为：在图像上取一个局部窗口，使用一组可学习的权重进行加权求和，计算出一个新的数值，再移动窗口继续计算。

3 × 3 表示窗口的空间大小。对于 RGB 输入，实际计算还会使用输入的三个通道。

这个模块默认生成 48 个输出通道。因此，输入 [1,3,256,256] 经过它后，变成 [1,48,256,256]。

计算可以写成 F₀ = Conv₃×₃(I)。

这里高度和宽度没有变化。代码中卷积的步长为 1，并在边缘进行 padding，所以输出空间尺寸仍为 256 × 256。

代码将这个模块叫作 OverlapPatchEmbed。它先把原始像素转换成后续网络可以处理的特征。

第 7 步：进入第一级编码器

F₀ 向右进入图左上方第一个橙色方框：Transformer Block × L₁。

这里的"× L₁"表示连续执行 L₁ 个 Transformer Block。默认 L₁ = 4，所以这个方框实际上包含四个连续的 Block。

这里的 L₁ 表示 Block 数量，不是 L1 损失。

每个 Block 都会改变特征中的数值，但保持高度、宽度、通道数不变。所以一级编码器输入是 [1,48,256,256]，输出仍是 [1,48,256,256]。

把它的输出叫作 E₁，计算为 E₁ = Encoder₁(F₀)。

E₁ 的输出分成两条路线：

一条沿红色箭头向下，继续进入更深的编码器。

另一条沿横向黑线向右，保留给最上层解码器使用 这条横向路线就是跳跃连接，后面会详细讲。

第 8 步：第一次下采样，进入二级编码器

从一级编码器向下，遇到第一个红色箭头。这个箭头表示下采样。

默认情况下，这一步把 [1,48,256,256] 变成 [1,96,128,128]。

可以分开看：

• 高度：256 → 128。
• 宽度：256 → 128。
• 通道：48 → 96。

因此，图中写的是 H/2 × W/2 × 2C。

代码里的下采样不是直接缩放图片，而是两步操作。

第一步，用普通 3 × 3 卷积将通道从 48 减少到 24，得到 [1,24,256,256]。

第二步，使用 PixelUnshuffle(2)，把每个 2 × 2 空间块中的四个位置搬到通道维。空间尺寸减半，通道乘以 4 ，因此得到 [1,96,128,128]。

整个过程是 [1,48,256,256] → [1,24,256,256] → [1,96,128,128]。

PixelUnshuffle 只是重排元素，没有可训练参数；前面的卷积负责学习特征变换。

随后，特征进入 Transformer Block × L₂。默认 L₂ = 6，连续处理六个 Block，输出仍为 [1,96,128,128]。把这份输出叫作 E₂。

E₂ 同样分成两路：一路继续向下，一路横向保留给二级解码器。

第 9 步：第二次下采样，进入三级编码器

从二级编码器继续沿红色箭头向下。

这次输入为 [1,96,128,128]，经过下采样得到 [1,192,64,64]。

变化规律和上一步一致：空间尺寸减半，通道数翻倍。

图中对应 H/4 × W/4 × 4C。因为已经连续下采样两次，所以高度和宽度都变成最初的四分之一。

随后进入 Transformer Block × L₃。默认 L₃ = 6，经过六个 Block 后，shape 仍为 [1,192,64,64]。把输出叫作 E₃。

E₃ 也保留一条横向跳跃连接，供三级解码器使用。

第 10 步：第三次下采样，到达底部瓶颈层

继续沿红色箭头向下，输入 [1,192,64,64] 变成 [1,384,32,32]。

图中对应 H/8 × W/8 × 8C。

接下来进入图底部的 Transformer Block × L₄。默认 L₄ = 8，所以这里连续执行八个 Block。

输出叫作 Fₗ，代码将这组 Block 命名为 latent。它的 shape 为 [1,384,32,32]。

到这里，编码路径已经完成。

原始图像有 256 × 256 个空间位置，现在只有 32 × 32 个空间位置，但每个位置拥有更多通道。网络在这样的特征表示上继续进行信息处理。

需要注意：低分辨率特征并不是一张简单缩小的照片，它是经过多层卷积、注意力和前馈变换得到的数值表示。

第 11 步：从瓶颈层向上，正式进入解码器

现在从图底部的 Fₗ 出发，沿线向右，再沿第一个绿色箭头向上。

这就是解码器的起点。

绿色箭头表示上采样。第一次上采样将 [1,384,32,32] 变成 [1,192,64,64]。

空间尺寸翻倍，通道数减半。

代码里的上采样也有两步。

第一步，用普通 3 × 3 卷积将通道从 384 扩展到 768，得到 [1,768,32,32]。

第二步，使用 PixelShuffle(2)，将每四个通道重新组织成一个 2 × 2 空间区域，得到 [1,192,64,64]。

完整过程是 [1,384,32,32] → [1,768,32,32] → [1,192,64,64]。

PixelShuffle 本身是重排操作，不是凭空生成新信息。上采样前的卷积会学习如何生成适合重排的通道特征。

第 12 步：在圆圈 C 处，与三级编码器特征拼接

第一次上采样后，向上会遇到一个圆圈 C。

这里有两条输入：

一条从下面来，是刚上采样得到的 [1,192,64,64]。

另一条从左边来，是三级编码器之前保留的 E₃，shape 同样为 [1,192,64,64]。

圆圈 C 将它们沿通道拼接，得到 [1,384,64,64]。

可以写成 Z₃ = Concat(Up(Fₗ), E₃)。

为什么要把编码器的特征拿过来？

因为编码器在这个分辨率上已经提取过信息。解码器恢复到相同分辨率时，可以直接使用这些保留下来的特征，不必完全依赖底部特征重新构造所有细节。

这条横向路线叫作 skip connection，跳跃连接。它跨过了更深的处理路径，将某一级的信息直接送到对应的解码级。

第 13 步：通过 1 × 1 卷积，再进入三级解码器

拼接后向上，会遇到一个蓝色的 1 × 1 方框。

这是一个 1 × 1 卷积，负责将通道从 384 压缩回 192，shape 从 [1,384,64,64] 变成 [1,192,64,64]。

1 × 1 卷积虽然不直接查看周围像素，但会在每个位置混合全部输入通道。可以把它理解为：在一个位置上，将 384 个特征数值重新组合成 192 个数值。

随后进入橙色 Transformer Block × L₃。这就是三级解码器，默认包含六个 Block。

经过处理后，输出 D₃ 为 [1,192,64,64]。

把刚才三个操作连起来，就是：上采样 → 与编码特征拼接 → 1 × 1 压缩通道 → Transformer Block。

第 14 步：继续上采样，进入二级解码器

D₃ 向上经过第二个绿色箭头。

shape 从 [1,192,64,64] 变成 [1,96,128,128]。

随后在第二个圆圈 C 处，与二级编码器保留的 E₂ 拼接。E₂ 的 shape 为 [1,96,128,128]，因此拼接结果为 [1,192,128,128]。

再通过上面的 1 × 1 卷积，将通道从 192 压缩到 96，得到 [1,96,128,128]。

随后进入图中间那个内部写着 MDTA 和 GDFN 的橙色方框。

这个方框属于二级解码路径。画图时，作者把一个 Transformer Block 展开，让你看到里面的两个核心模块。

并不是只有这里才有 MDTA 和 GDFN。前面所有橙色 Transformer Block 都包含它们。

项目实际的二级解码器默认仍然堆叠六个 Block，输出 D₂ 为 [1,96,128,128]。

第 15 步：最后一次上采样，进入一级解码器

D₂ 继续沿第三个绿色箭头向上。

shape 从 [1,96,128,128] 变成 [1,48,256,256]，恢复到原始图像的空间尺寸。

随后在最上方圆圈 C 处，与一级编码器保留的 E₁ 拼接。两份特征都是 [1,48,256,256]，拼接后得到 [1,96,256,256]。

这里与前面两级不同：拼接后没有再通过 1 × 1 卷积将通道压回 48。

网络直接使用 96 个通道进入最上方中间的 Transformer Block × L₁。这就是一级解码器，默认包含四个 Block。

输出是图中标记的 Fᵈ，shape 为 [1,96,256,256]。

这时解码器已经完成了三次上采样。空间尺寸回到了原始的 256 × 256，但数据仍然是 96 通道的特征，不是最终图片。

第 16 步：进入右上方的 Refinement

Fᵈ F d F_d Fd 向右进入下方写着 Refinement 的橙色方框。

Refinement 可以理解为"精炼阶段"：在已经恢复到原始分辨率的特征上，继续进行处理。

默认包含四个 Transformer Block。它不再上采样，也不再下采样，输入输出都是 [1,96,256,256]。

输出叫作 Fʳ，可以写成 Fʳ = Refinement(Fᵈ)。

这一阶段处理的是已经融合浅层编码信息和深层解码信息的特征。

第 17 步：将特征转换成三通道残差图像

Fʳ 继续向右，通过最后一个绿色的 3 × 3 方框。

这个普通卷积将 96 个特征通道转换为 3 个输出通道，shape 从 [1,96,256,256] 变成 [1,3,256,256]。

图中把这份三通道输出叫作 R，可以写成 R = Conv₃×₃(Fʳ)。

R 是网络预测的图像残差，也就是"输入图像需要怎样修改"。

它还不是右侧最终的恢复图像，因为后面还要进行一次相加。

第 18 步：与原始输入相加，得到恢复结果

注意图最上方有一条很长的黑线。它从输入 I 出发，跨过几乎整个网络，最终进入输出前的圆圈加号。

这个圆圈加号有两个输入：

一个是原始退化图像 I。

另一个是刚才预测的残差 R。

它们逐元素相加，得到 Î = I + R。

例如，某个像素的输入数值是 0.4，网络预测该位置的修正量是 0.1，那么输出就是 0.5；如果修正量是 −0.1，输出就是 0.3。

这表示网络学习在原图基础上进行调整。R 可以为正，也可以为负。

这里的输入残差相加，与编码器和解码器之间的通道拼接不同。 最后相加不会改变 shape，所以恢复结果仍为 [1,3,256,256]。

到这里，整张图的外部路线已经走完。

第 19 步：现在再打开橙色 Transformer Block

前面我们把 Transformer Block 当作一个"输入输出尺寸不变、但会处理特征"的盒子。

现在打开这个盒子。

每个 Block 按顺序包含两个主要处理阶段：

1. LayerNorm → MDTA → 加回输入。
2. LayerNorm → GDFN → 加回该阶段输入。

对于输入 X，第一个阶段计算 X₁ = X + MDTA(LN₁(X))。

第二个阶段接着计算 X₂ = X₁ + GDFN(LN₂(X₁))。

这里的 X、X₁、X₂ shape 都相同。

为什么要"加回输入"？因为模块输出可以作为对原特征的修正，而输入本身能够直接保留下来。这就是特征层面的残差连接。

它与最终的图像残差连接原理相似，但这里相加的是网络内部特征，而不是 RGB 图像。

第 20 步：先理解 LayerNorm

MDTA 和 GDFN 前面都有 Norm，它表示 Layer Normalization。

在这个项目中，LayerNorm 对每个像素位置的通道向量进行处理。

假设某一层有 48 个通道，那么在一个空间位置上，就有 48 个特征数值。LayerNorm 根据这 48 个数值计算均值和方差，再进行归一化。

它不是把整张图所有位置混在一起归一化。

代码先将 [B,Cᵢ,Hᵢ,Wᵢ] 重排成 [B,N,Cᵢ]，其中 N = Hᵢ × Wᵢ，再沿最后的通道维处理。

普通 WithBias 版本的计算是 y = γ ⊙ (x−μ)/√(σ²+ε) + β。

这里：

• μ 是当前位置的通道均值。
• σ² 是当前位置的通道方差。
• ε 是一个很小的数，用来保持数值稳定。
• γ 是可学习的缩放参数。
• β 是可学习的平移参数。

项目还提供 BiasFree 版本，计算为 y = γ ⊙ x/√(σ²+ε)。它没有 β，并且分子不减均值，但仍然计算方差。

Block 中前后两次 LayerNorm 使用各自独立的参数。

第 21 步：找到右下角的 MDTA 展开图

右下角浅黄色区域，标记为 (a)，就是 MDTA 的内部结构。

从左到右看，它的主线是：

输入 X → Norm → 生成 Q、K、V → reshape → 计算注意力 → 与 V 做矩阵乘法 → reshape → 1 × 1 卷积 → 加回 X。

MDTA 的全称是 Multi-DConv Head Transposed Attention。

可以先不记全称，先记它要做的事情：根据整幅特征图的响应，决定不同特征通道之间如何相互组合。

第 22 步：Q、K、V 是什么，从哪里来

Norm 的输出在图中叫作 Y。

Y 分成三条路线，每条路线都有一个 1 × 1 卷积和一个 3 × 3 深度卷积，分别生成 Q、K、V。

Q 是 Query，通常翻译为查询；K 是 Key，通常翻译为键；V 是 Value，通常翻译为值。

它们不是额外输入的图片，也不是人为指定的数据。它们都是同一份输入特征 Y，经过三组不同的可学习变换生成的。

可以写成 Q = DWConvQ(PWConvQ(Y))，K、V 的生成方式相同，但使用不同参数。

Q 和 K 用来计算通道之间的关系，V 提供后面被加权组合的特征数值。

为什么先用 1 × 1 卷积？

因为它在每个空间位置混合通道，把已有通道转换成适合 Q、K、V 的表示。

为什么再用 3 × 3 深度卷积？

因为它让每个通道的响应包含附近像素的信息。

"深度卷积"与普通卷积的区别是：深度卷积分别处理各个通道，不在这一步混合不同通道。 通道间的混合主要由前后的 1 × 1 卷积完成。

代码为了方便，将三条路线合并计算：先生成 3Cᵢ 个通道，再进行深度卷积，最后拆成三份。因此 Q、K、V 各自都有 Cᵢ 个通道。

第 23 步：理解"多头"

假设当前特征有 96 个通道，设置两个注意力头。

网络就把通道分成两组，每组 48 个通道，各自计算自己的注意力矩阵。

这里 a = 2，d = 96/2 = 48。

多头不是把图片切成左右两半，也不是每个头负责图像中的一个区域。这里是沿通道维分组，每个头仍然使用当前特征图的全部空间位置。

不同头可以在不同通道子空间中学习不同的组合关系。最后将各头输出重新合并，并用输出卷积继续混合信息。

因此要求 Cᵢ 能够被 a 整除。

第 24 步：理解 reshape 后的数据长什么样

Q、K、V 最初都是 [B,Cᵢ,Hᵢ,Wᵢ]。

代码将通道分成 a 个头，并把二维空间展开，变成 [B,a,d,N]。

例如，在二级编码器中，shape 为 [1,96,128,128]，头数为 2，则 reshape 后得到 [1,2,48,16384]，因为 128 × 128 = 16,384。

对于一个头中的某个通道，现在可以把它看成一个长度为 16,384 的向量。这个向量包含了该通道在所有空间位置上的响应。

Reshape 没有学习新权重，也没有改变这些数值本身，只是换一种方式组织它们，方便后面的矩阵运算。

随后，代码还会对 Q 和 K 的每个空间响应向量进行 L2 归一化，即 Q̄ᵢ = Qᵢ/max(‖Qᵢ‖₂,ε)，K̄ 同理。

这一步与前面的 LayerNorm 不同：LayerNorm 在每个像素位置沿通道处理；这里沿每个通道的全部空间位置处理。

第 25 步：计算通道之间的关系

接下来，Q̄ 与转置后的 K̄ 做矩阵乘法，计算 S = t · Q̄ · K̄ᵀ。

shape 变化是 [B,a,d,N] @ [B,a,N,d] → [B,a,d,d]。

这里 K̄ᵀ 表示交换最后两个维度。这样 Q̄ 和 K̄ 相乘时，空间位置维 N 被求和，留下两个通道维。

对于矩阵中的一个元素，计算为 Sᵢⱼ = t · Σn(Q̄ᵢₙK̄ⱼₙ)。

它的含义是：取第 i 个查询通道和第 j 个键通道，比较它们在全部空间位置上的响应，再把比较结果汇总成一个分数。

因此，S 中的每一个元素描述的是两个通道之间的相关关系。

t 是可学习的温度乘子，每个头有自己的 t。它调整 softmax 前分数的幅度。

第 26 步：Softmax 将关系分数变成权重

图中 Q、K 矩阵乘法之后有 Softmax。

它将每一行的分数转换成权重，计算为 Aᵢⱼ = exp(Sᵢⱼ)/Σk exp(Sᵢₖ)。

同一行的所有权重都为正，并且总和为 1。

例如，某一行最后得到 [0.1,0.7,0.2]，可以理解为：这一输出通道在组合 value 特征时，对三个通道分别使用 0.1、0.7、0.2 的权重。

图中的灰色方格就是注意力矩阵 A。

这个矩阵的大小是每头 d × d，不是像素数量 N × N。

第 27 步：用注意力权重组合 V

图中注意力矩阵 A 向下，与 V 在圆圈叉号处进行矩阵乘法，得到 O = A · V。

shape 为 [B,a,d,d] @ [B,a,d,N] → [B,a,d,N]。

对于空间位置 n，输出通道 i 的计算是 Oᵢₙ = Σj(AᵢⱼVⱼₙ)。

也就是说：在同一个空间位置，把不同 V 通道的响应按权重组合起来，生成新的通道响应。

注意力矩阵 A 是根据整幅特征图计算得到的，所以它包含当前图像的全局信息；随后，这组权重应用于各个空间位置的通道组合。

这也解释了它的特点：权重的生成使用全图响应，而输出阶段主要进行通道混合。

最后，O 经过 reshape 合并各个头，恢复成 [B,Cᵢ,Hᵢ,Wᵢ]，再通过 1 × 1 输出卷积。

图最右侧的加号将这份变换结果与原始 X 相加，得到第一个残差子层的输出 X₁。

第 28 步：为什么 MDTA 没有建立巨大的像素关系矩阵

如果对每个像素与其他全部像素建立关系，那么 N 个位置需要 N × N 的注意力矩阵。

对于 256 × 256 的特征图，N = 65,536，N × N 约有 42.9 亿个元素。

MDTA 改为建立通道关系。如果 Cᵢ = 48、a = 1，那么注意力矩阵只有 48 × 48，共 2,304 个元素。

这只是在比较注意力矩阵的规模，不代表整个模型只需要这么少的计算或显存。Q、K、V 仍然包含全部空间位置，计算它们的相关性也需要遍历这些位置。

但它避免了显式保存一个巨大 N × N 矩阵。这是其能够处理高分辨率特征的重要原因。

第 29 步：接着进入右上角的 GDFN

MDTA 子层得到 X₁ 后，接下来执行 GDFN 子层。

图右上角浅蓝色区域，标记为 (b)，就是 GDFN 的展开结构。

主线是：输入 → Norm → 两条卷积分支 → 一条分支执行 GELU → 两条分支逐元素相乘 → 1 × 1 输出卷积 → 加回输入。

GDFN 的全称是 Gated-DConv Feed-Forward Network，可以理解为"包含深度卷积和门控操作的前馈网络"。

这里的"前馈"表示特征继续向前经过一组变换。"门控"则表示一条特征分支的数值会调制另一条分支。

第 30 步：GDFN 先增加内部通道

设 GDFN 的输入通道为 Cᵢ，扩张因子为 r，内部每条分支的通道数为 D = int(Cᵢ·r)。

默认 r = 2.66。比如 Cᵢ = 48 时，D = int(127.68) = 127。

代码先使用一个 1 × 1 卷积，将输入通道从 Cᵢ 扩展到 2D。

因此，对于 [B,48,Hᵢ,Wᵢ] 的输入，这一步得到 [B,254,Hᵢ,Wᵢ]。

接着执行 3 × 3 深度卷积，shape 保持不变。

再沿通道拆成两份 Z₁ 和 Z₂，每份都有 127 个通道，即 [B,127,Hᵢ,Wᵢ]。

图中把这两份数据画成两条并行路线。代码用一次扩张卷积、一次深度卷积和一次通道拆分完成它们。

第 31 步：GELU 和逐元素乘法形成门控

在图中的两条路线里，一条经过 GELU，另一条不经过激活。随后两条路线在实心点乘号处相乘。

计算为 G = GELU(Z₁) ⊙ Z₂。

GELU 是一种非线性函数，其形式为 GELU(z) = z·Φ(z)，Φ 是标准正态分布的累积分布函数。学习这张结构图时，先把它理解为"对输入数值进行平滑的非线性调整"即可。

⊙ 表示逐元素乘法。例如，两条分支在某个相同位置的数值分别为 0.5 和 2，那么乘积就是 1；如果其中一条接近零，乘积也会接近零。

因此，一条分支的响应可以抑制、放大或改变另一条分支的响应，这就是"门控"的含义。

这里没有 sigmoid，所以门控数值不限定在 [0,1]。它不是只能"打开或关闭"的开关。

乘法前后 shape 不变，两份 [B,D,Hᵢ,Wᵢ] 相乘，得到一份 [B,D,Hᵢ,Wᵢ]。

第 32 步：GDFN 恢复通道，并完成第二次残差相加

乘法得到的 G 经过最后一个 1 × 1 卷积，将通道从 D 压回 Cᵢ。

对于刚才的例子，就是 [B,127,Hᵢ,Wᵢ] → [B,48,Hᵢ,Wᵢ]。

于是 GDFN 的变换结果与输入 shape 相同，可以进行残差相加。

第二个子层的输出为 X₂ = X₁ + GDFN(LN₂(X₁))。

到这里，一个完整 Transformer Block 执行结束。

前面所有橙色方框中的每个 Block，都会执行这两次特征更新：先用 MDTA 处理通道关系，再用 GDFN 进行门控特征变换。

第 33 步：将所有位置与默认代码参数对应起来

默认网络的各层配置如下。这里"每头通道数"决定了注意力矩阵的大小。

位置	通道数	注意力头数	每头通道数	Block 数量
一级编码器	48	1	48	4
二级编码器	96	2	48	6
三级编码器	192	4	48	6
底部瓶颈层	384	8	48	8
三级解码器	192	4	48	6
二级解码器	96	2	48	6
一级解码器	96	1	96	4
Refinement	96	1	96	4

一级解码器有 96 个通道，是因为它与一级编码特征拼接后，没有再压缩通道。

所以，虽然四级编码器每头都是 48 个通道，但一级解码器和 refinement 每头是 96 个通道。

第 34 步：把一张图的完整 shape 路线再走一遍

对于输入 [1,3,256,256]，每个关键位置如下：

顺序	图中位置	shape
1	左上角退化图像 I	[1,3,256,256]
2	第一个 3 × 3 卷积输出 F₀	[1,48,256,256]
3	左上方一级编码器 E₁	[1,48,256,256]
4	第一次红色箭头下采样	[1,96,128,128]
5	左侧二级编码器 E₂	[1,96,128,128]
6	第二次红色箭头下采样	[1,192,64,64]
7	左侧三级编码器 E₃	[1,192,64,64]
8	第三次红色箭头下采样	[1,384,32,32]
9	底部瓶颈层 Fₗ	[1,384,32,32]
10	第一次绿色箭头上采样	[1,192,64,64]
11	与 E₃ 在圆圈 C 处拼接	[1,384,64,64]
12	1 × 1 卷积压缩	[1,192,64,64]
13	三级解码器 D₃	[1,192,64,64]
14	第二次绿色箭头上采样	[1,96,128,128]
15	与 E₂ 在圆圈 C 处拼接	[1,192,128,128]
16	1 × 1 卷积压缩	[1,96,128,128]
17	二级解码器 D₂	[1,96,128,128]
18	第三次绿色箭头上采样	[1,48,256,256]
19	与 E₁ 在圆圈 C 处拼接	[1,96,256,256]
20	一级解码器输出 Fᵈ	[1,96,256,256]
21	Refinement 输出 Fʳ	[1,96,256,256]
22	最后的 3 × 3 卷积输出 R	[1,3,256,256]
23	与输入 I 相加，得到 Î	[1,3,256,256]

这张表对应的就是图中从左上进入、向下编码、向上解码、向右输出的完整路线。

第 35 步：这些卷积和注意力为什么能学会恢复图像

图中卷积的权重、LayerNorm 的缩放和平移参数、注意力的温度参数等，都是通过训练学习的。

训练时，网络接收退化图像 I，生成恢复结果 Î，再与对应的清晰图像 GT 比较。

项目常用 L1 损失，可以理解为 Loss = mean(|Î−GT|)，即计算预测图像与清晰目标在所有像素和通道上的平均绝对误差。

通过反向传播，程序计算哪些参数影响了误差，再由优化器调整这些参数。经过大量退化图像和清晰图像对的训练，网络逐渐学会合适的特征提取、通道组合、门控变换和残差预测方式。

图中没有人为指定"这一层删除雨滴"或者"那个通道补充边缘"。这些处理方式由训练数据与损失共同决定。

第 36 步：图中的输出路线与双像素任务有什么不同

图中展示的是普通单图 RGB 恢复：输入是 3 通道，输出残差也是 3 通道，所以能够执行 Î = I + R。

项目中的双像素去散焦任务输入不同。它将左右两张 RGB 图像沿通道拼接，形成 6 通道输入，最终仍生成 3 通道恢复图像。

6 通道输入不能直接与 3 通道输出逐元素相加。因此，代码在这个任务中改为使用浅层特征跳跃连接：先将 F₀ 从 C 通道投影到 2C 通道，与 refinement 特征 Fʳ 相加，再通过输出卷积生成 RGB 图像，计算为 Î = Convout(Fʳ + Convskip(F₀))。

它仍然使用前面讲过的编码器、瓶颈、解码器、MDTA 和 GDFN，只是输入通道与最后的跳跃连接方式发生了变化。
