FPGA工具篇--ILA

一、基本介绍

1.1前言

ILA是vivado中独特的IP核，在调试过程中能加速我们debug，本次我们来学习ILA，以助于后续我们开发复杂大型项目基本发现和解决问题的能力。

本次项目会用led闪烁的代码进行讲解，如何使用ILA，先附上我的源代码

复制代码

`timescale 1ns / 1ps
module flash_led(
input sclk,
input s_rst_n,
output reg [3:0] led);

reg [25:0] cnt;

always@(posedge sclk or negedge s_rst_n) begin
if(s_rst_n==1'b0)
    cnt<='d0;
else if (cnt=='d49_999_999)
    cnt<='d0;
else
    cnt<=cnt+1;
end
always@(posedge sclk or negedge s_rst_n) begin
if(s_rst_n==1'b0)
    led<=4'b0000;
else if (cnt=='d49_999_999)
    led<=~led;
else
    led<=led;
end
endmodule

1.2介绍

我们所熟知的ILA，其实他需要两个IP核,ILA和VIO

ILA：监控逻辑内部信号和端口信号

VIO：实时监控和驱动逻辑内部信号和端口信号

本次先介绍ILA

1.3ILA的添加方式

ILA有三种添加方法：

1、HDL方式：生成一个ILA的ip核，然后在verilog代码中对ip核进行例化，将探针和内部信号进行连接，我们就能观测信号了。

优点：想观察什么信号，直接连接（直接在代码中例化和修改）

缺点：需要修改设计

2、Hierarchy/schematic法：

前者是通过添加信号列表做调试，后者是原理图方式，这两种方式都需要对代码进行综合之后去添加

优点：不用修改源设计，直接在列表添加待测信号

缺点：综合会对程序进行优化，可能导致我们无法在列表中找到需要调试的信号（可以通过添加属性去解决）

3、IP Integrator

在IP寄存器中添加需要调试的信号

二、具体调用

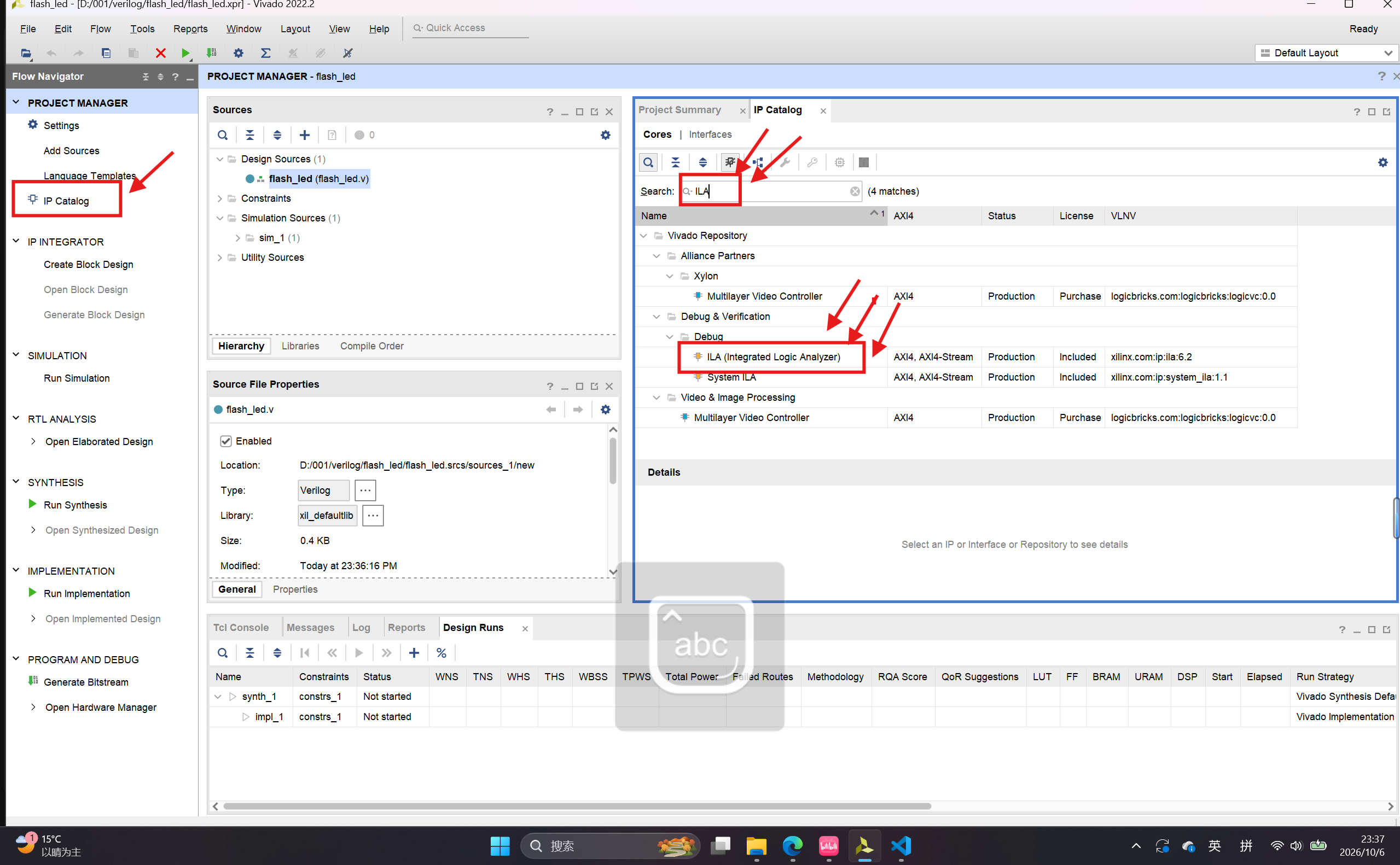

1、调用ILA的ip核

按照箭头数量对应第几步，照着操作即可，system ILA我们不用管他，这不是调试用的

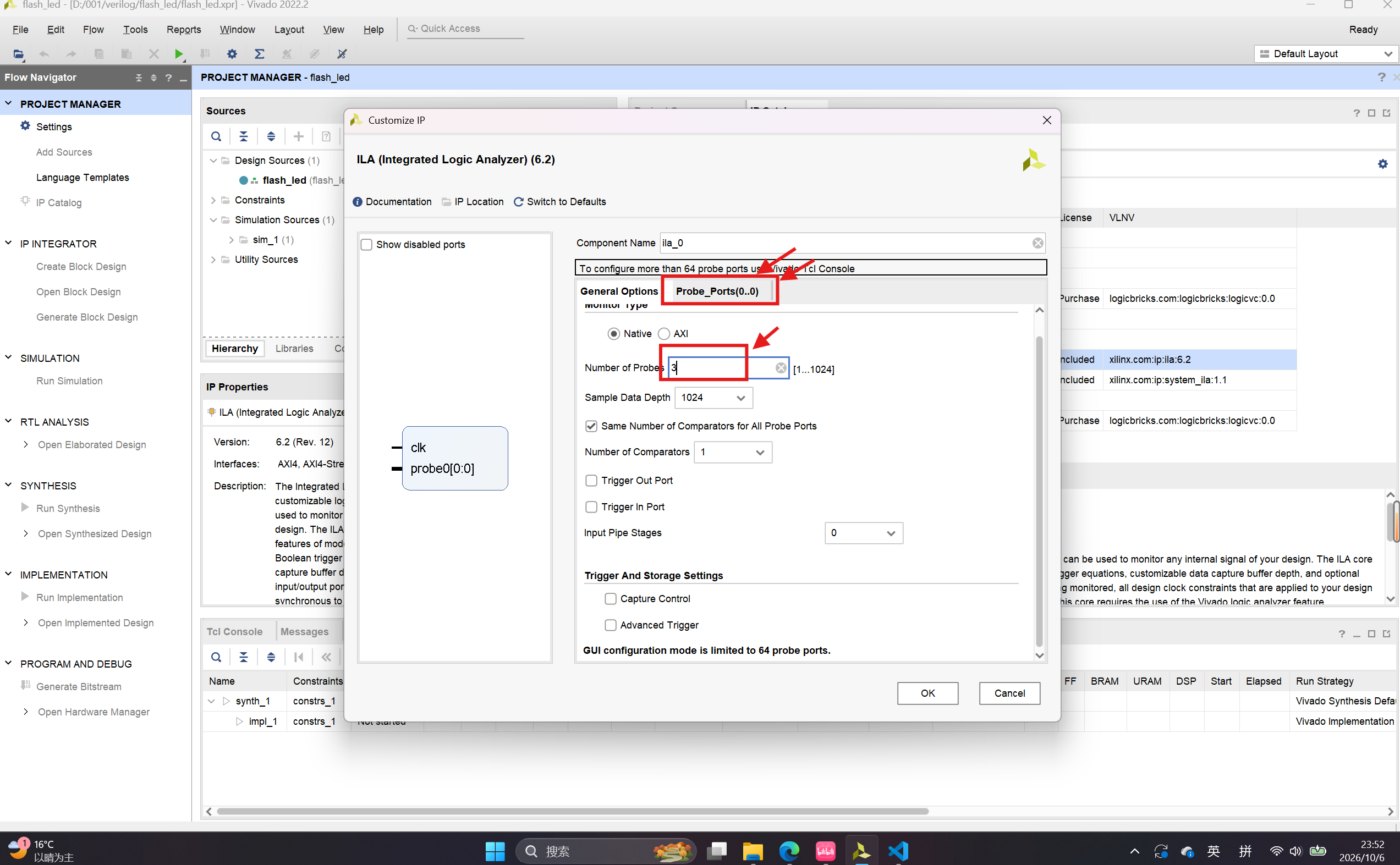

2、配置ILA

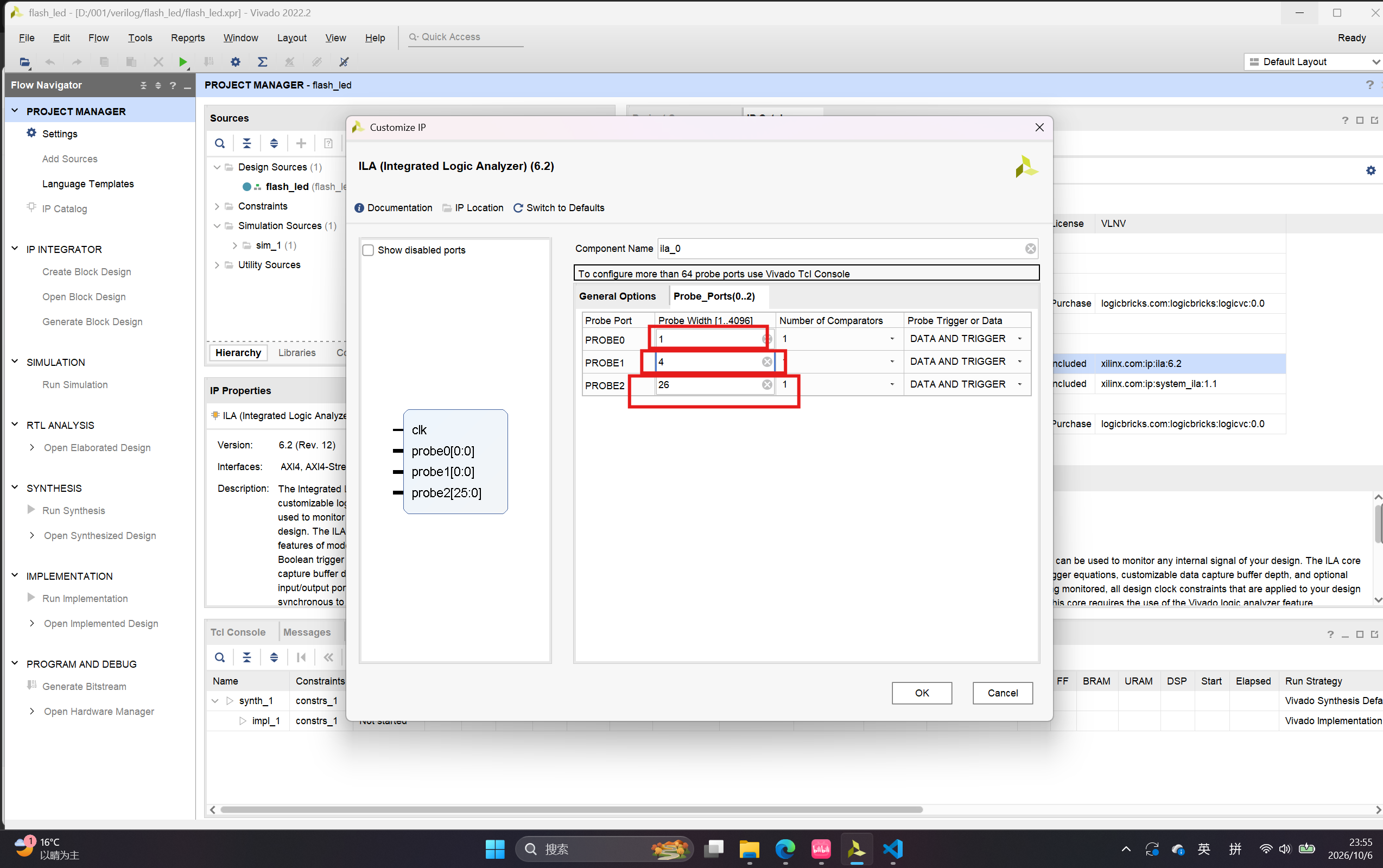

我们可以双击ILA，此时会弹出一个IP核的配置页面，首先我们需要明确我们要观测的信号数量，本次实验需要观测s_rst_n,led,cnt也就是3个信号，然后我们也需要明确一下他们的位数，然后开始配置。

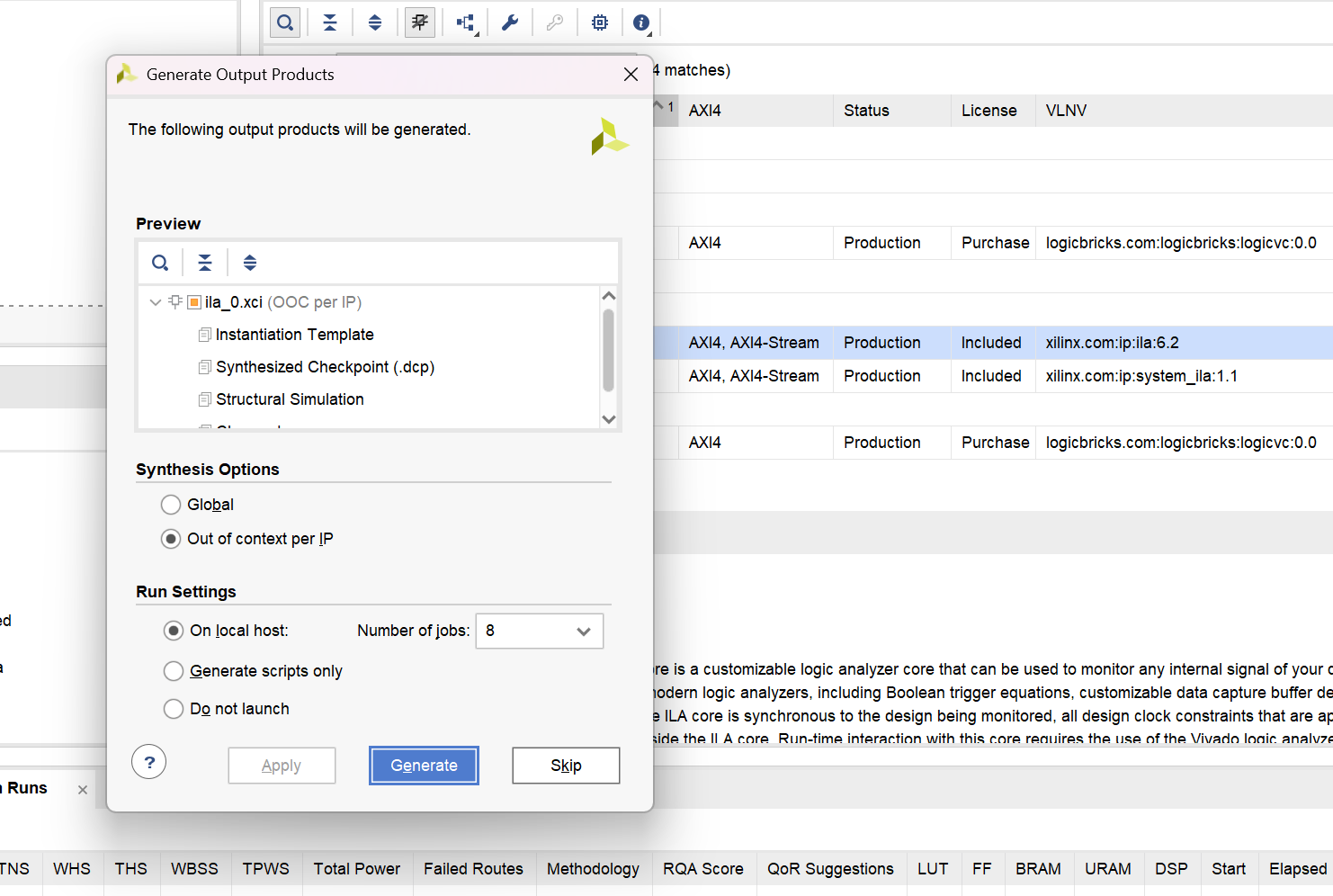

3、综合选项

这里有弹出一个综合选项，一个是global，一个是ooc模式，我们选取默认的ooc模式

提一下ooc和global模式的区别：

ooc模式：创建ILA的ip核会被综合一次，后续综合整个工程的这个ILA不会被再次综合，会节约一些时间

global模式：每次编译综合的时候，ILA这个ip核就会被综合一次，会很消耗时间

选取完之后跑一次编译，跑到implehension（大概这个地方，不用在意单词是否正确）

4、例化ILA

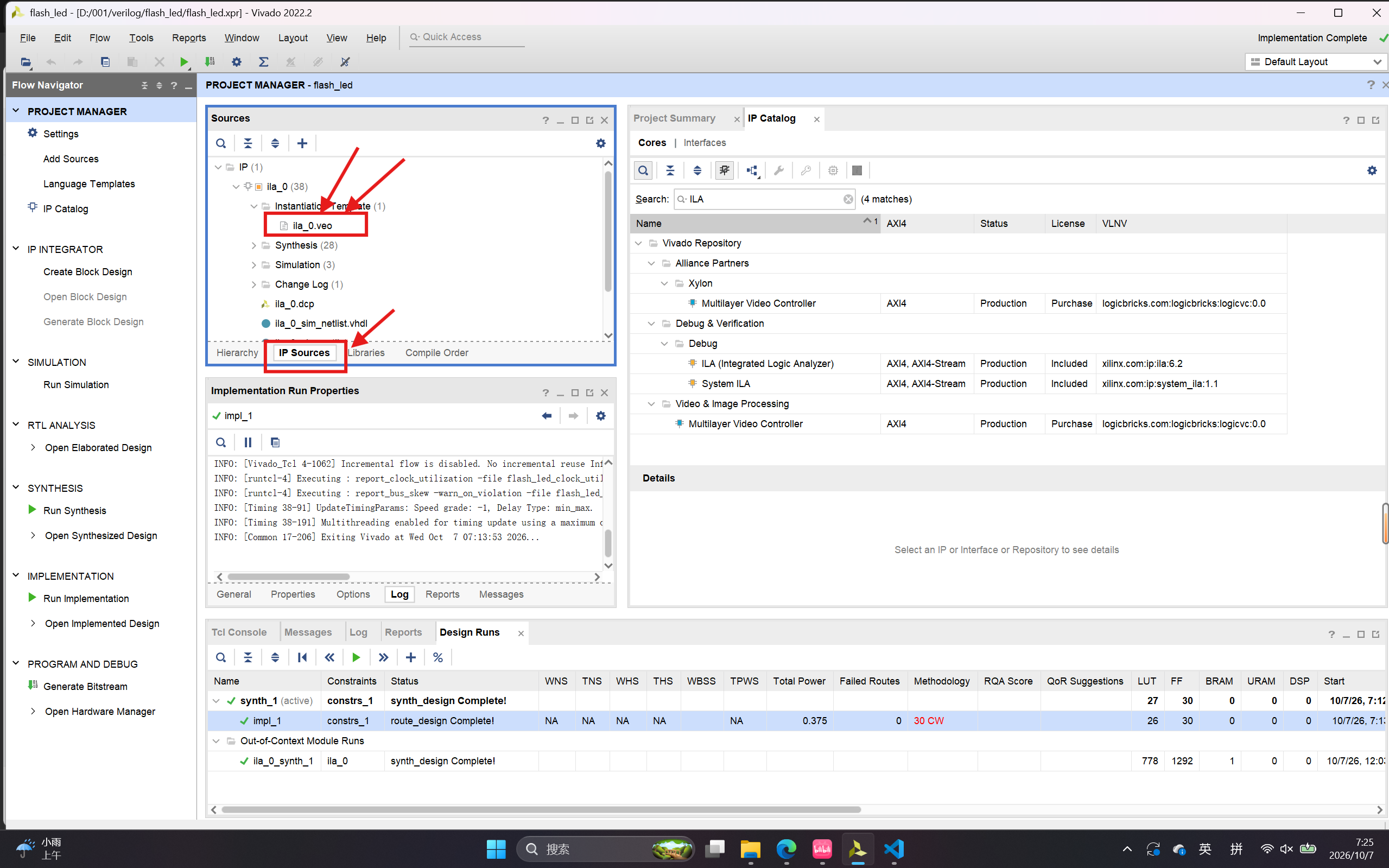

按照图示步骤，双击ila_0.veo，得到例化模板

例化模板：

复制代码

ila_0 your_instance_name (
	.clk(clk), // input wire clk


	.probe0(probe0), // input wire [0:0]  probe0
	.probe1(probe1), // input wire [3:0]  probe1
	.probe2(probe2) // input wire [25:0]  probe2
);

将这个代码粘贴到我们的源文件中，对应我们之前配置ILA的部分，了解每个信号应该连到那里，例化模块名字想好，稍微修改一下：

复制代码

`timescale 1ns / 1ps
module flash_led(
input sclk,
input s_rst_n,
output reg [3:0] led);

reg [25:0] cnt;

always@(posedge sclk or negedge s_rst_n) begin
if(s_rst_n==1'b0)
    cnt<='d0;
else if (cnt=='d49_999_999)
    cnt<='d0;
else
    cnt<=cnt+1;
end
always@(posedge sclk or negedge s_rst_n) begin
if(s_rst_n==1'b0)
    led<=4'b0000;
else if (cnt=='d49_999_999)
    led<=~led;
else
    led<=led;
end

ila_0 ila_0_inst (
	.clk(sclk), // input wire clk

	.probe0(s_rst_n), // input wire [0:0]  probe0
	.probe1(led), // input wire [3:0]  probe1
	.probe2(cnt) // input wire [25:0]  probe2
);
endmodule

三、遇到问题

首先，我手上的板子是没焊接PL端晶振的，我一开始认为这个是我板子没PL端晶振导致的，后面换用PS端晶振，也没成功，我以为这个文章就可能写不出来了。按照步骤走我编译的时候没找到探针，一个探针都没有。然后我去查信息，看到似乎这个ILA对于采样有要求，于是折腾了JTAG采样速率，后面也是失败，然后就再查，查出来时钟有要求（我猜需要PL端晶振才行）

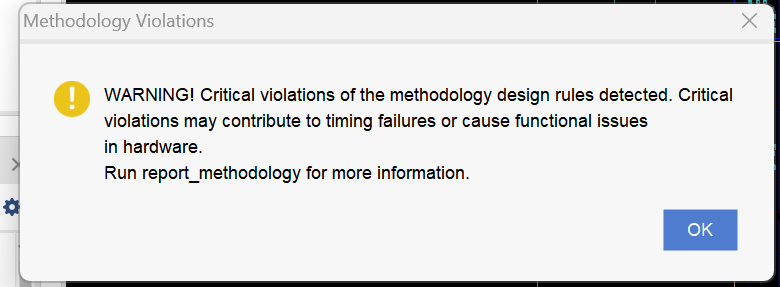

后续是我买了个新板子，然后后面编译完，我看了下他结合约束完成的情况，然后发现有个警告

询问了下deep老师，然后我才发现，我的约束文件写错了。

大家需要仔细检查一下自己的约束文件，时钟的配置不是一般引脚那样就行

复制代码

create_clock -period 20.000 -name sclk [get_ports sclk]

如果你发现你的约束文件没有加上这个，那么系统大概率是分辨不出来你这个引脚是时钟引脚的，他只会认为你这个引脚是普通引脚，导致后续观察不到波形

四、ILA的使用

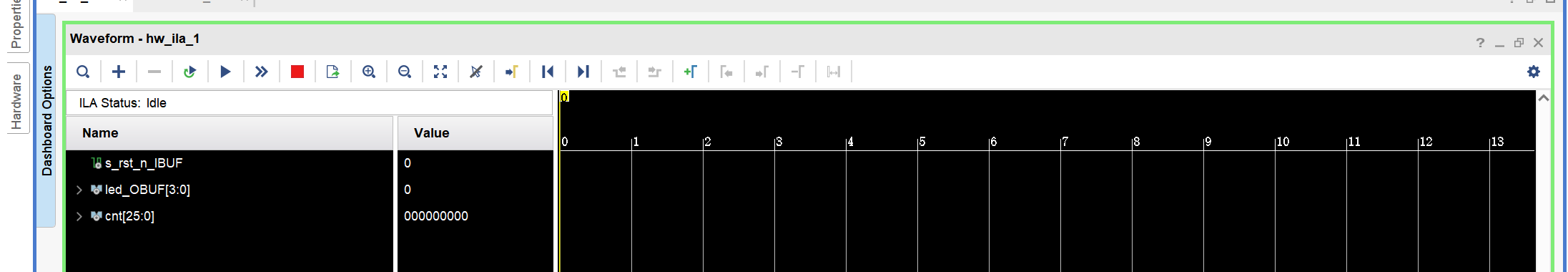

1、界面介绍

加号代表添加观测信号，减号代表删除选中的信号

然后是连续触发，播放键就是再往后提取一些信号（满足要求后上传）

然后是立即触发，直接上传当前FPGA的信号

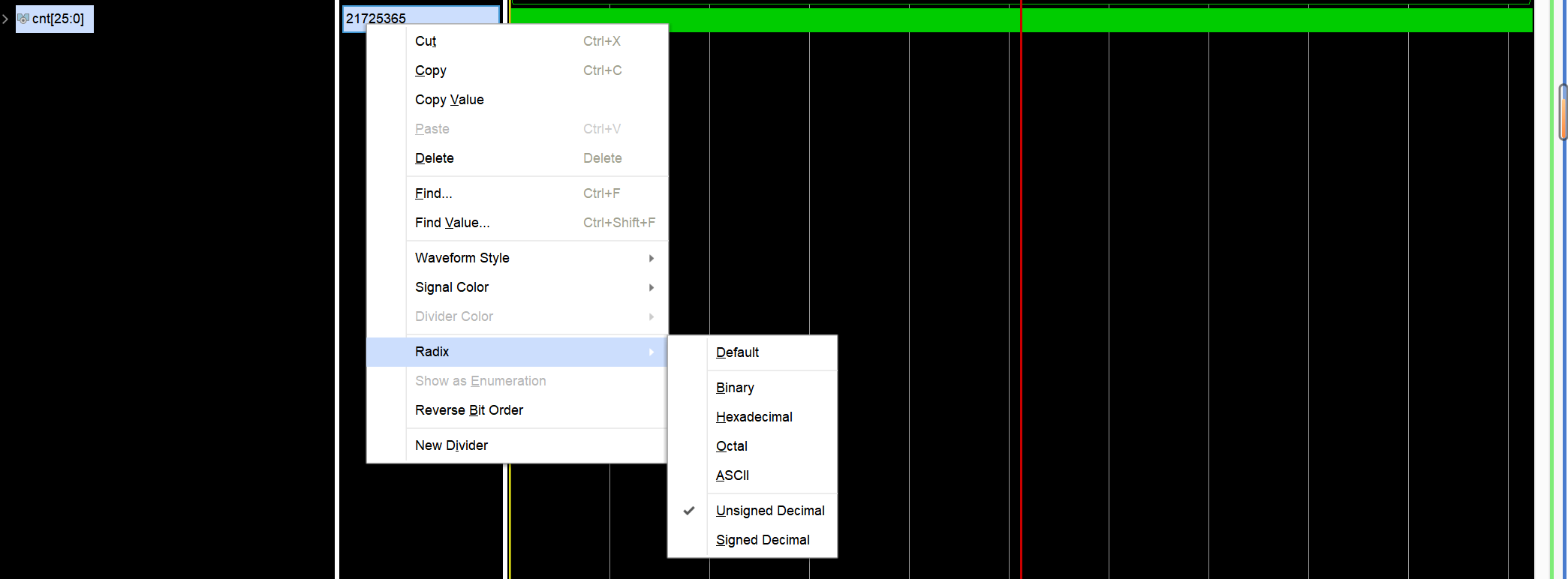

这个是修改为无符号十进制数的方法：

2、设置触发条件

我们这次实验需要找到对应cnt计数跳转到0的位置

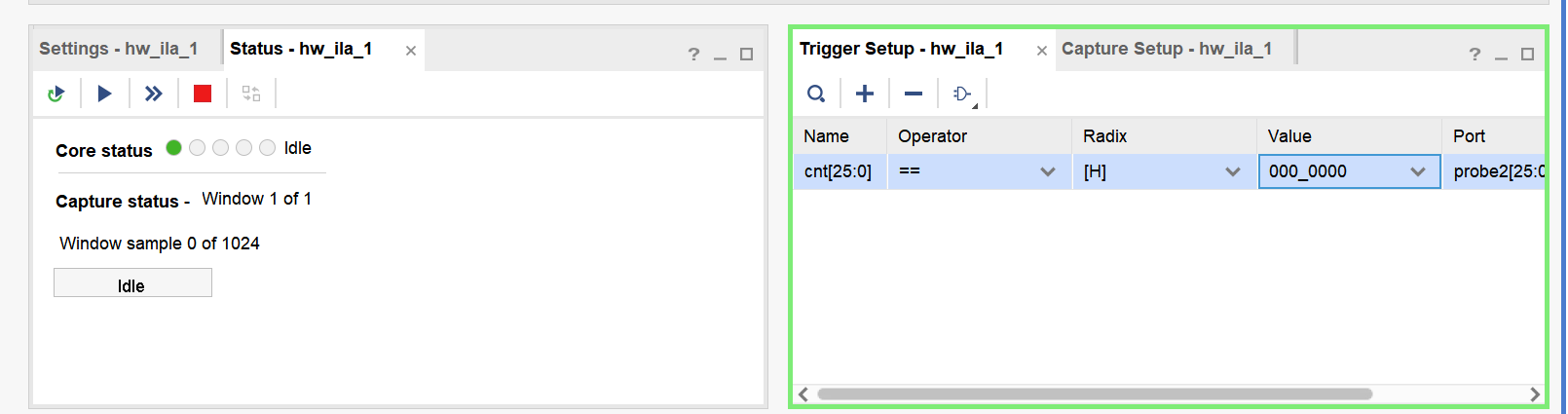

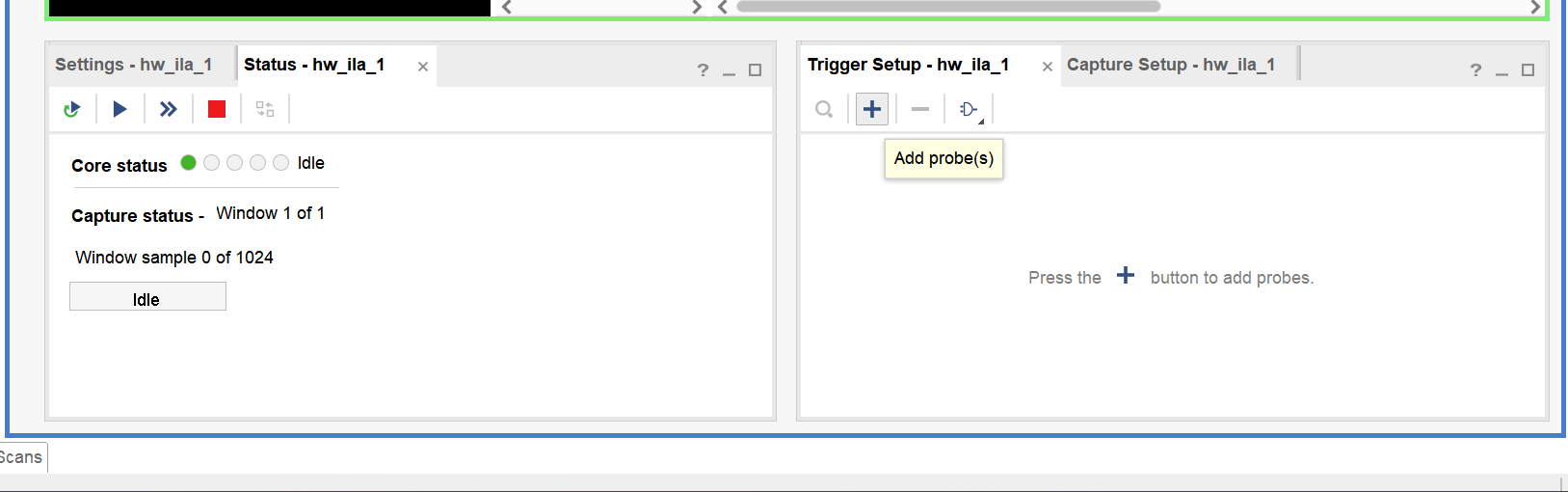

我们可以看到trigger setup（设置触发条件）这里，点击add probes

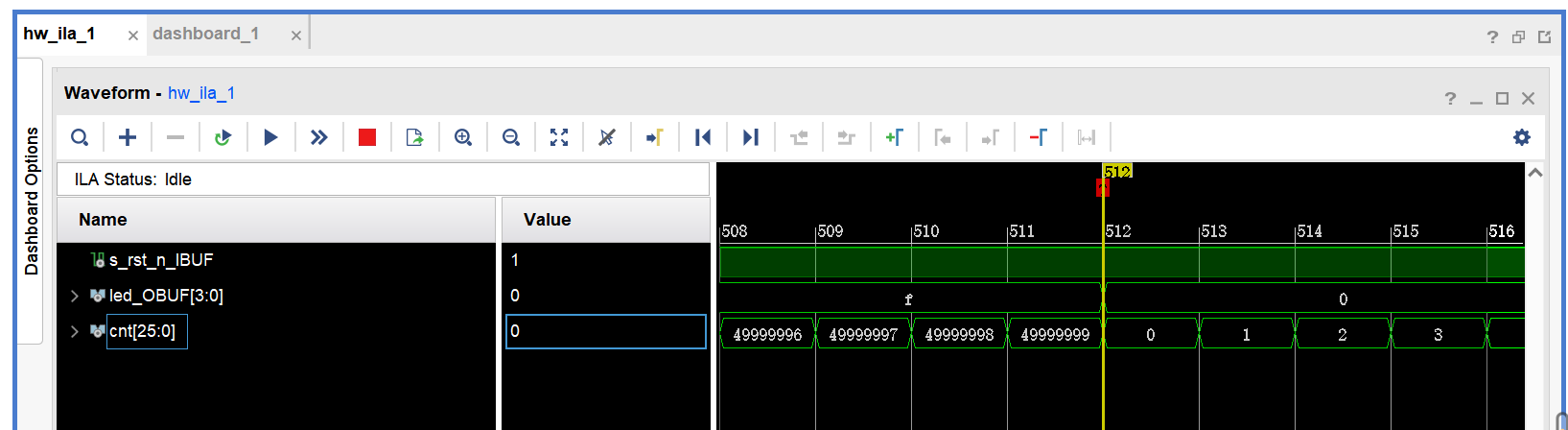

将cnt触发时的值设置为0即可，然后点击播放键进行触发一次

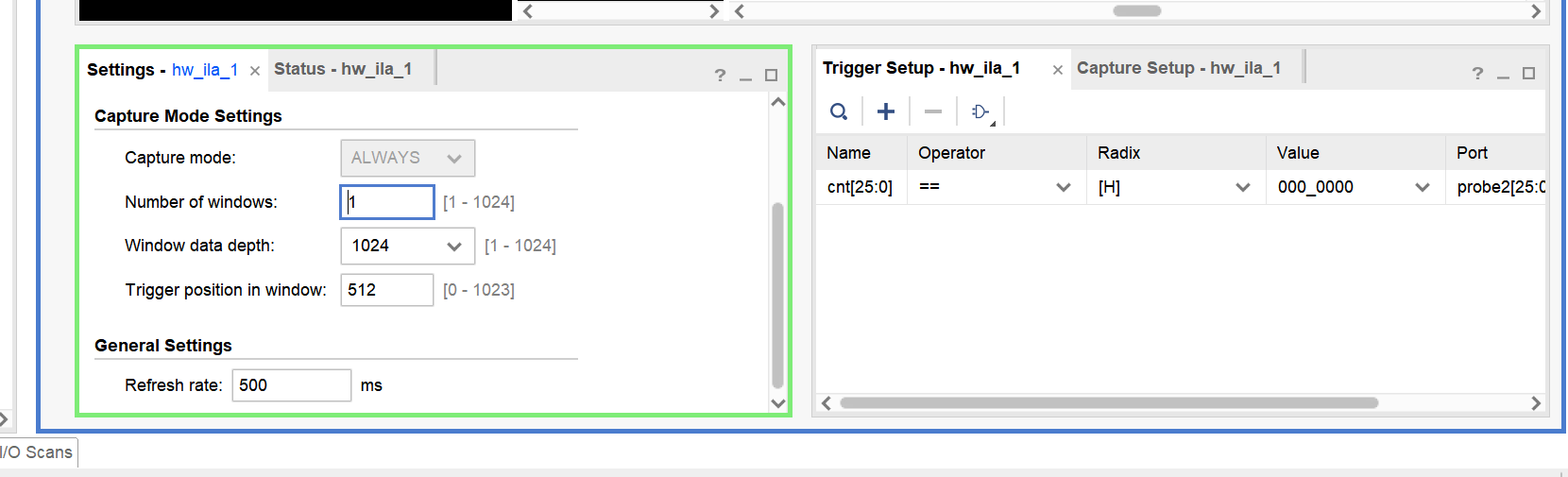

可以发现，我们触发的位置是在中间，如果我们不喜欢这样，可以通过点击settings然后往下滑动，找到trigger position这里自行修改（没啥用，感觉doge）

3、如何删除ILAip

在使用完我们的IP核，确认好我们已经完成了任务要求之后，我们可以通过删除ip核来节省我们的FPGA资源（过河拆桥中）

鼠标右键我们的ip核，然后选择remove，然后记得勾选also delete the project local file
