stm32 HAL 库改写江协科大的程序

谢谢 B 站的"水手勇敢"博主，带着咱们改写了江科大的标准库程序，改用 HAL 库实现，保持了学习的连贯性（107）

++这里做少量记录。

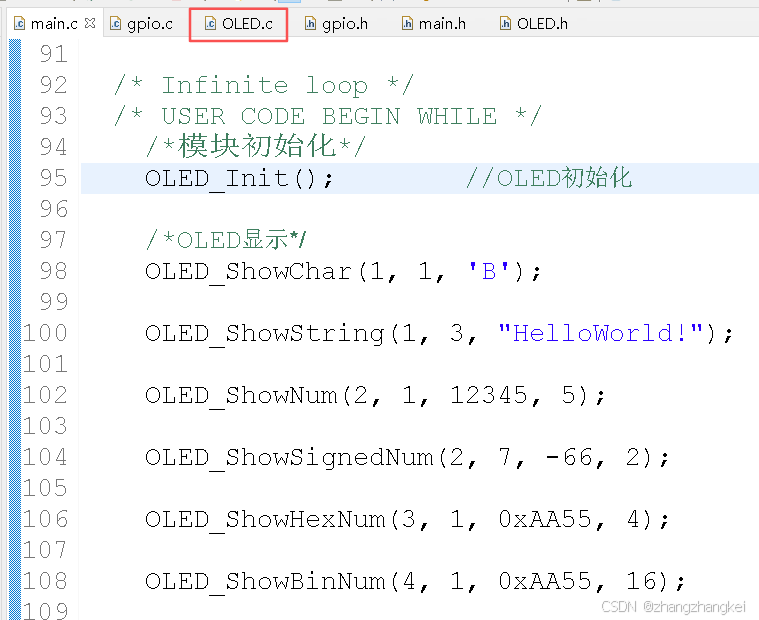

（108）main.c 文件里，调用了这几个函数，但这几个函数，定义在 OLED.c 源文件里，而且 main.c 并没有包含 OLED.c 对应的头文件，而且编译也不报错，这是为啥，这还是 C 语言么？

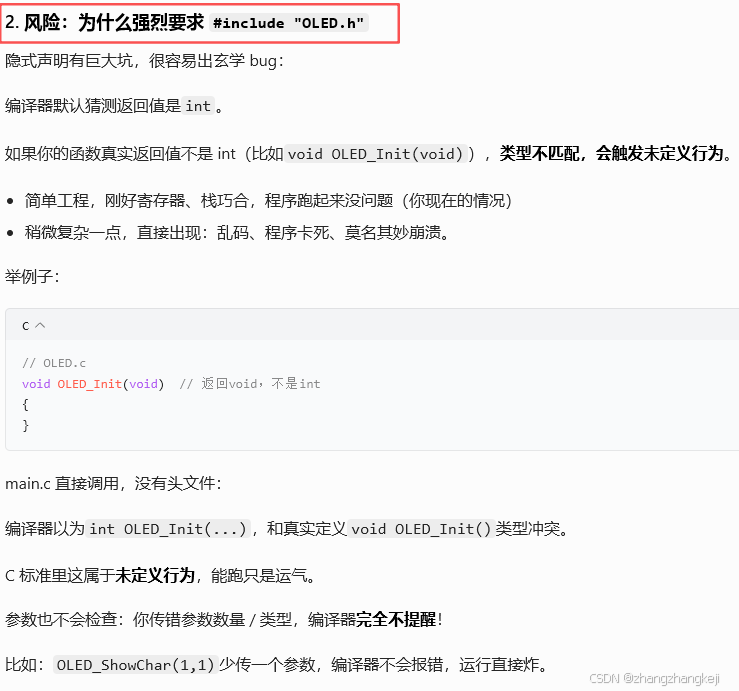

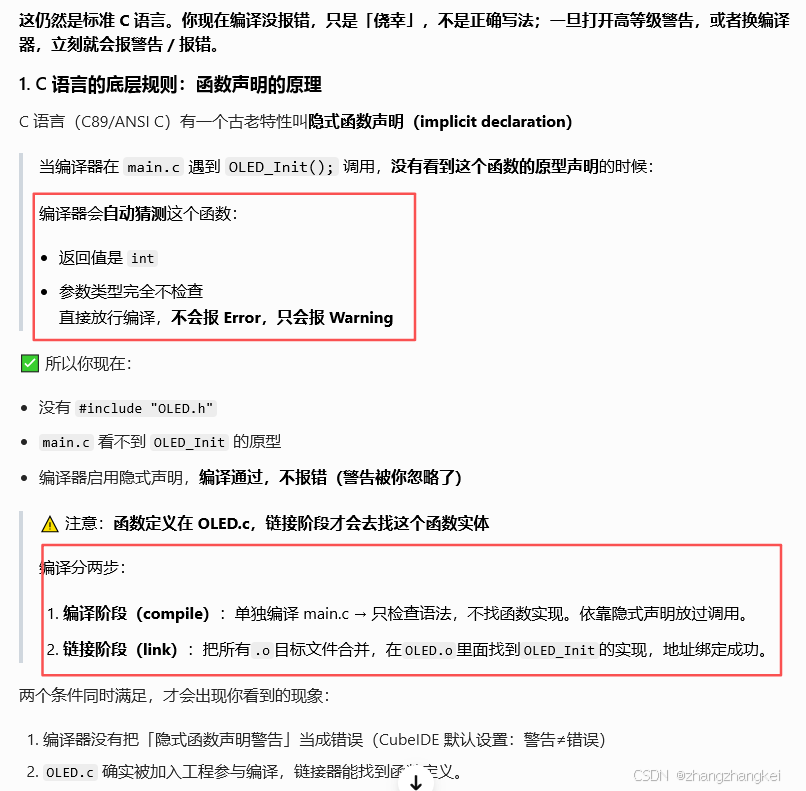

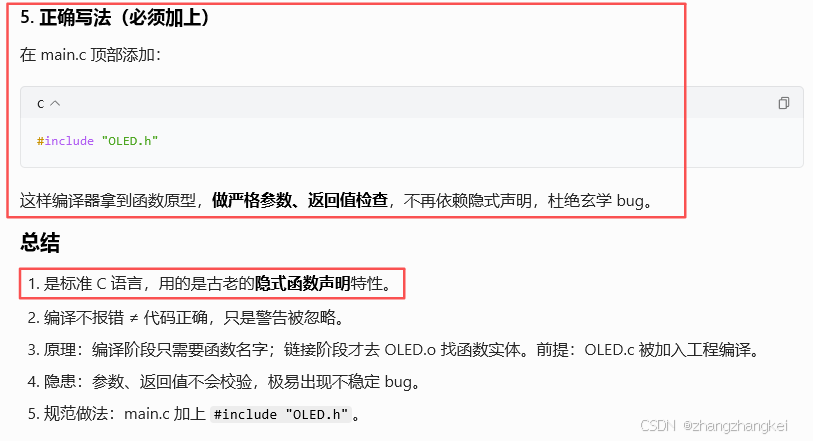

++ 以下是 dou 包的回答 ：

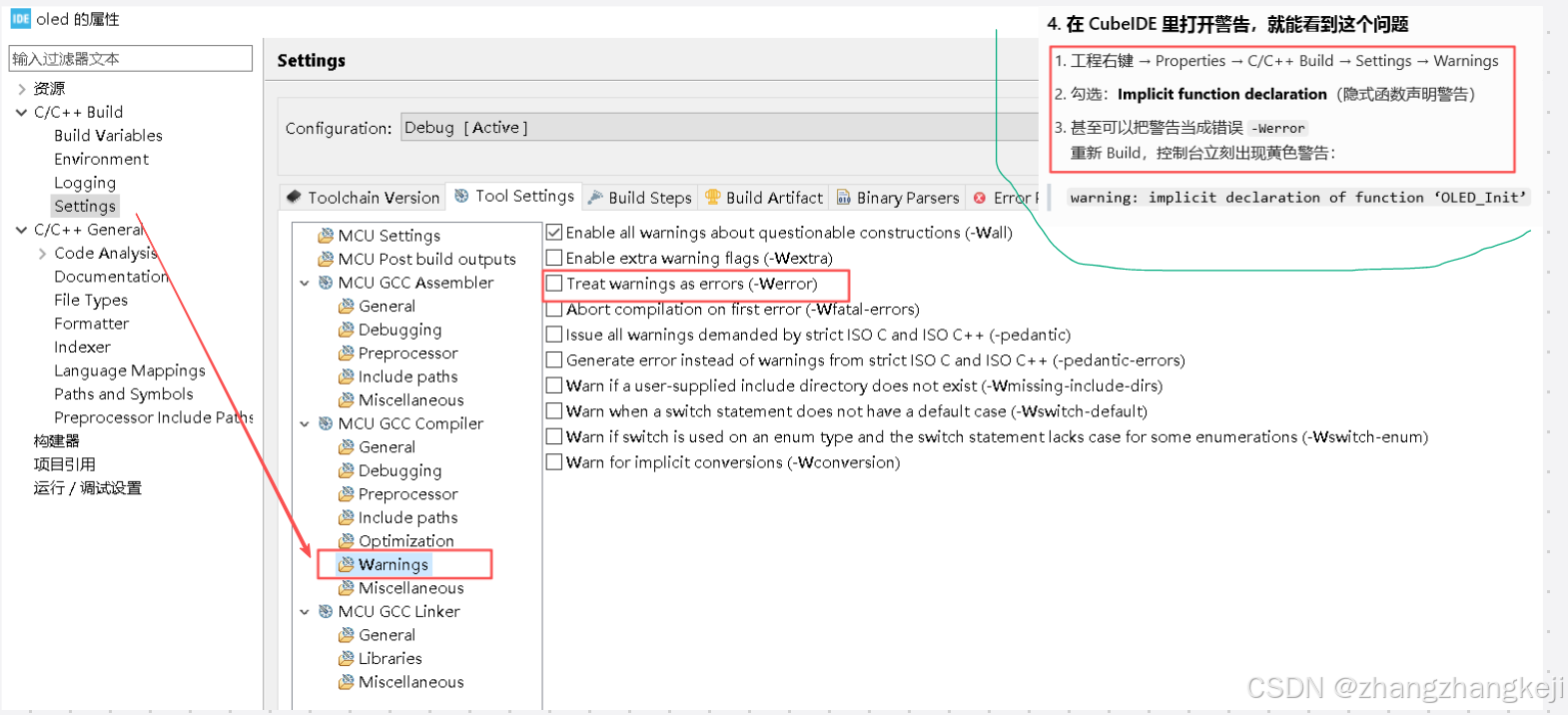

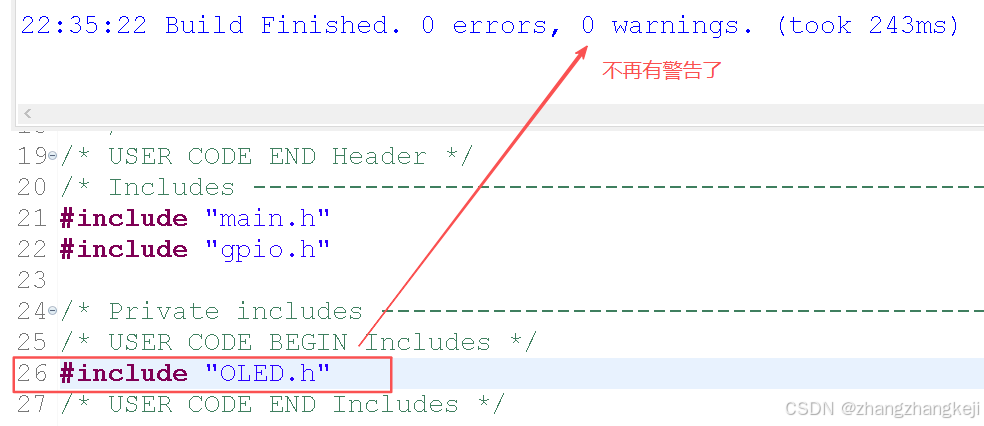

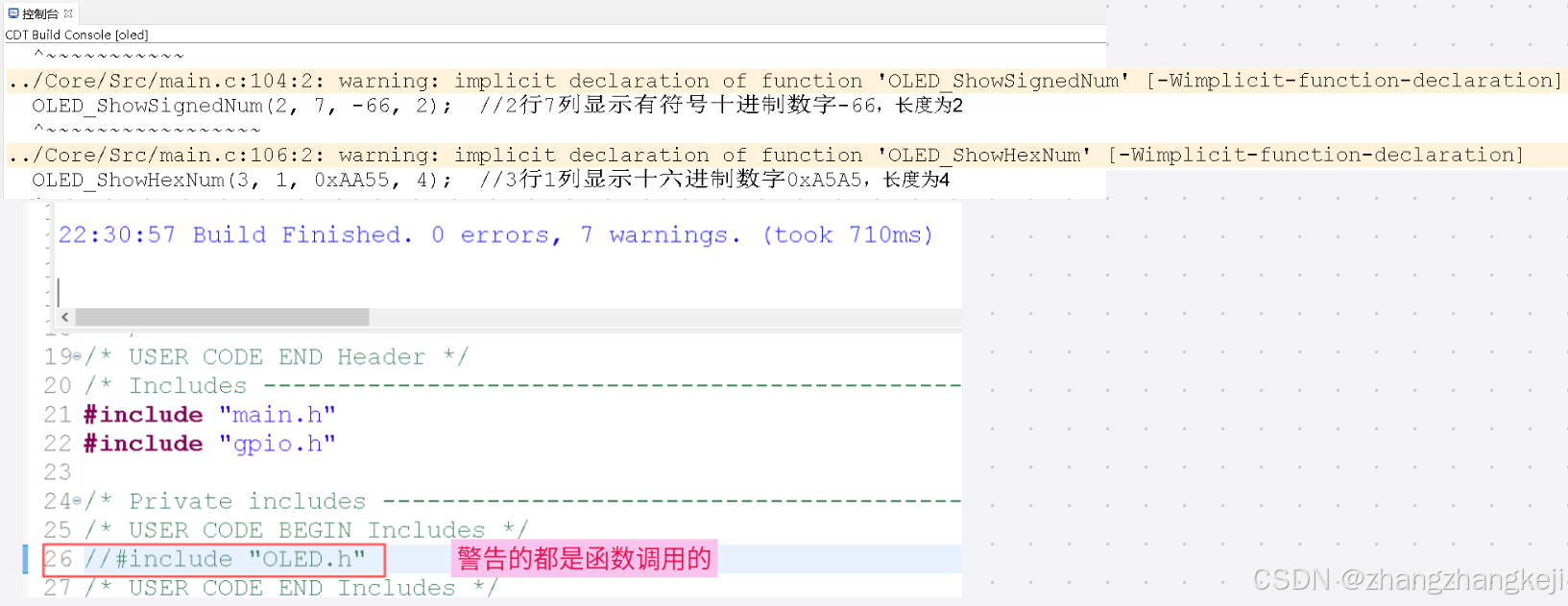

++ 测试， dou 包是正确的，确实出现了大量关于函数调用的警告 ：

（109）ADC 的单次范围转换 ：

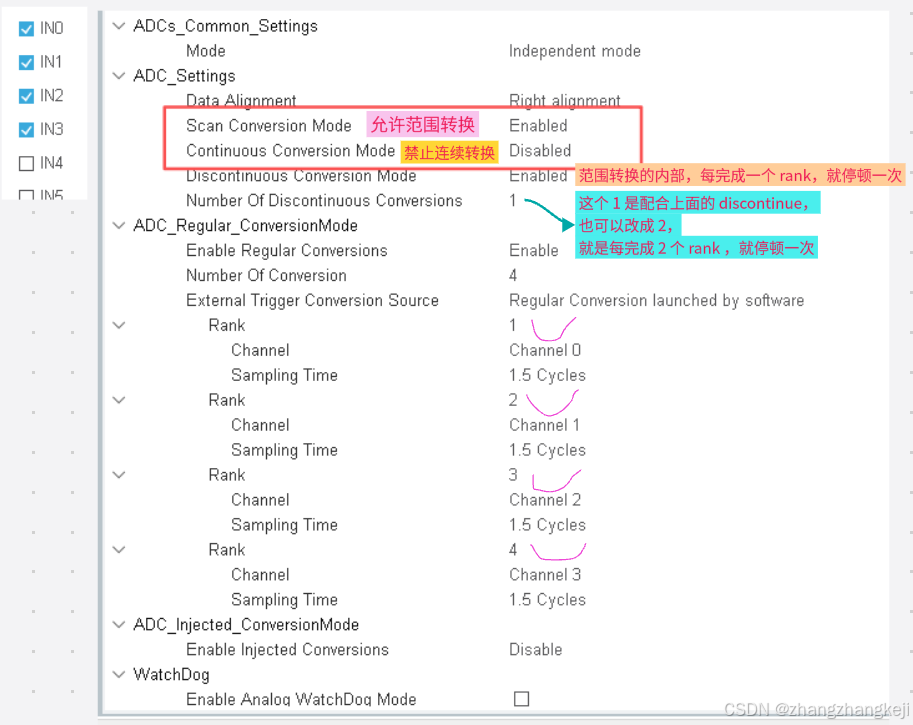

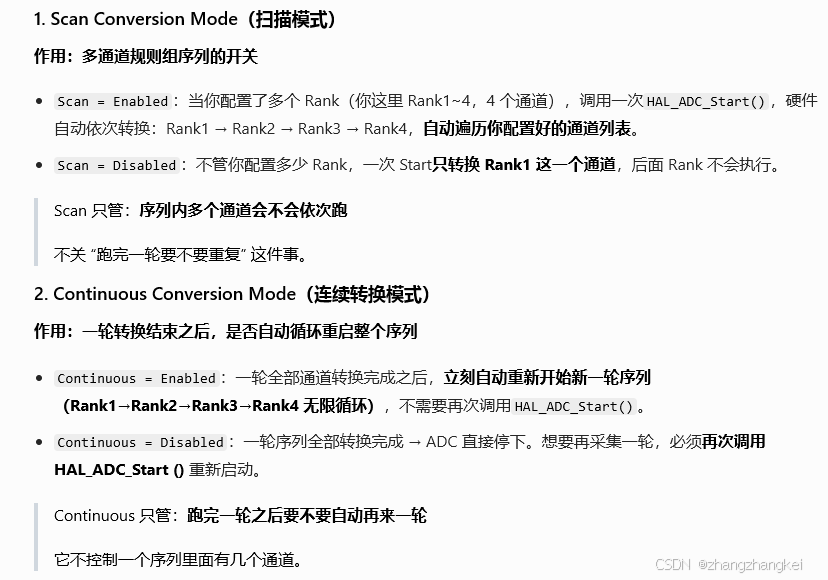

++ 在标准库中，单次的范围转换，包含多个序列 rank，对应多个 channel，全部转换完成才会停止，导致数据覆盖。妥协的实现办法，不用 DMA，就是只用一个序列髯口，为其配置不同的通道，从而也能实现范围 scan 转换的效果。但在 HAL CUBE 里，由于配置参数的变化，如下：

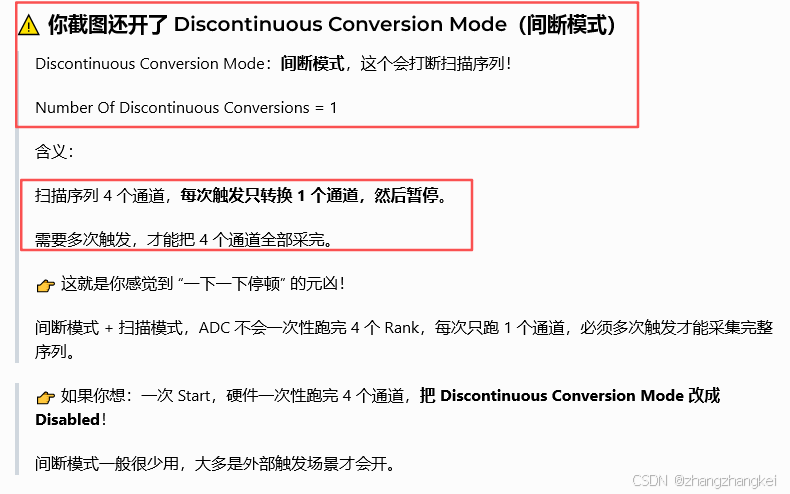

++ dou 包的解释 ：

++ 以下的代码的正确执行，就依赖于 CUbe 里的这个 discontinue 机制，标准库里没有这个 ：

c 复制代码

uint16_t values[4] = {0};  //用于存放ADC数据


int main(void)
{
  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();
  MX_ADC1_Init();

	/*模块初始化*/
	OLED_Init();		//OLED初始化
	HAL_ADCEx_Calibration_Start(&hadc1);   //使用前校准
	OLED_Clear();
	OLED_ShowString(1, 1, "v1:");
	OLED_ShowString(2, 1, "v2:");
	OLED_ShowString(3, 1, "v3:");
	OLED_ShowString(4, 1, "v4:");

  while (1)
  {
	  for(uint8_t i = 0; i<4; i++)
	  {
		  HAL_ADC_Start(&hadc1);  //ADC启动，开始转换
		  if(HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY) == HAL_OK)
		  {
			 values[i] = HAL_ADC_GetValue(&hadc1);
		  }
	  }
	  OLED_ShowNum(1, 5, values[0], 4);
	  OLED_ShowNum(2, 5, values[1], 4);
	  OLED_ShowNum(3, 5, values[2], 4);
	  OLED_ShowNum(4, 5, values[3], 4);
	  HAL_Delay(1000);
}

++ 当然，这种情况下，最正确的做法是 DMA。

（110）

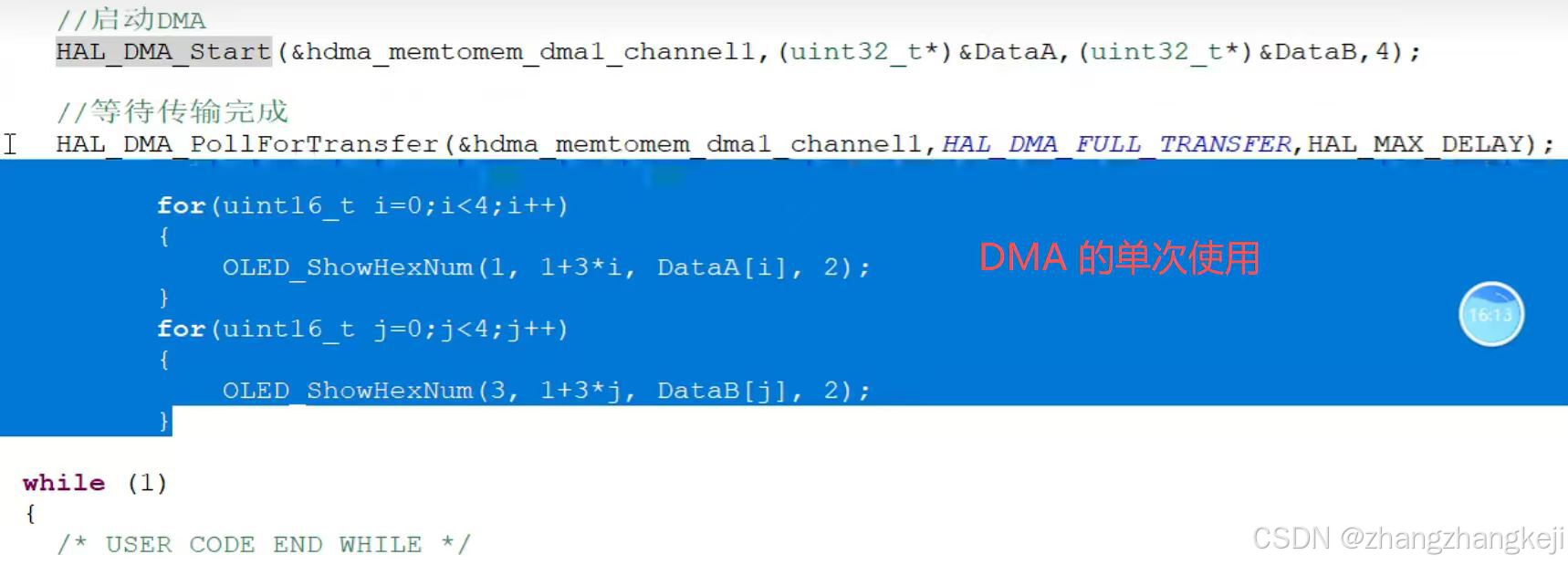

++ HAL 库里的结构体封装，好深啊：

c 复制代码

	//启动循环模式
	hdma_memtomem_dma1_channel1.Init.Mode = DMA_CIRCULAR; // 循环 DMA
	HAL_DMA_Init(&hdma_memtomem_dma1_channel1);
	//启动DMA
	HAL_DMA_Start(&hdma_memtomem_dma1_channel1,(uint32_t*)&DataA,(uint32_t*)&DataB,4);

  while (1)
  {
	for(uint16_t i=0;i<4;i++)
	{
		DataA[i]++;
	}

	for(uint16_t i=0;i<4;i++)
	{
		OLED_ShowHexNum(1, 1+3*i, DataA[i], 2);
	}
	for(uint16_t j=0;j<4;j++)
	{
		 OLED_ShowHexNum(3, 1+3*j, DataB[j], 2);
	}
	HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

（111）

谢谢
