OVP · OCP · 反接保护 · 双向限流全系列 17 款型号
从 USB 端口限流到 60V 高压前端保护，覆盖纯 OCP 限流、纯 OVP 过压、OVP+OCP 复合保护、反接与防倒灌、双向限流，以及内置 OVP 的锂电池充电芯片，为各类电源路径提供完整选型方案。
17 款全系列在售型号
2.4V~60V+输入电压覆盖范围
1A~10A输出电流范围（约值）
11 类典型应用场景推荐

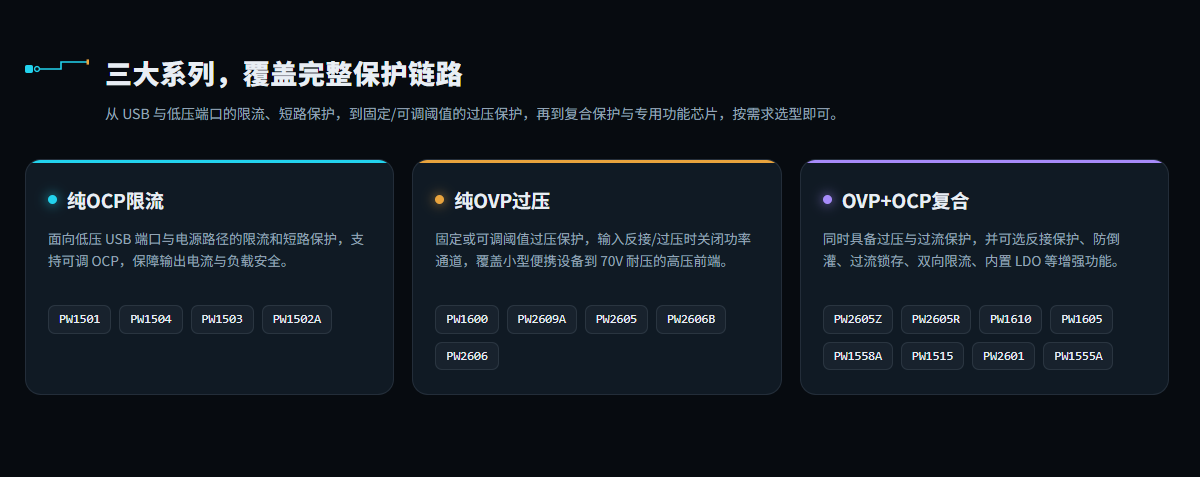

三大系列，覆盖完整保护链路
从 USB 与低压端口的限流、短路保护，到固定/可调阈值的过压保护，再到复合保护与专用功能芯片，按需求选型即可。
纯OCP限流
面向低压 USB 端口与电源路径的限流和短路保护，支持可调 OCP，保障输出电流与负载安全。
PW1501 PW1504 PW1503 PW1502A
纯OVP过压
固定或可调阈值过压保护，输入反接/过压时关闭功率通道，覆盖小型便携设备到 70V 耐压的高压前端。
PW1600 PW2609A PW2605 PW2606B PW2606
OVP+OCP复合
同时具备过压与过流保护，并可选反接保护、防倒灌、过流锁存、双向限流、内置 LDO 等增强功能。
PW2605Z PW2605R PW1610 PW1605 PW1558A PW1515 PW2601 PW1555A

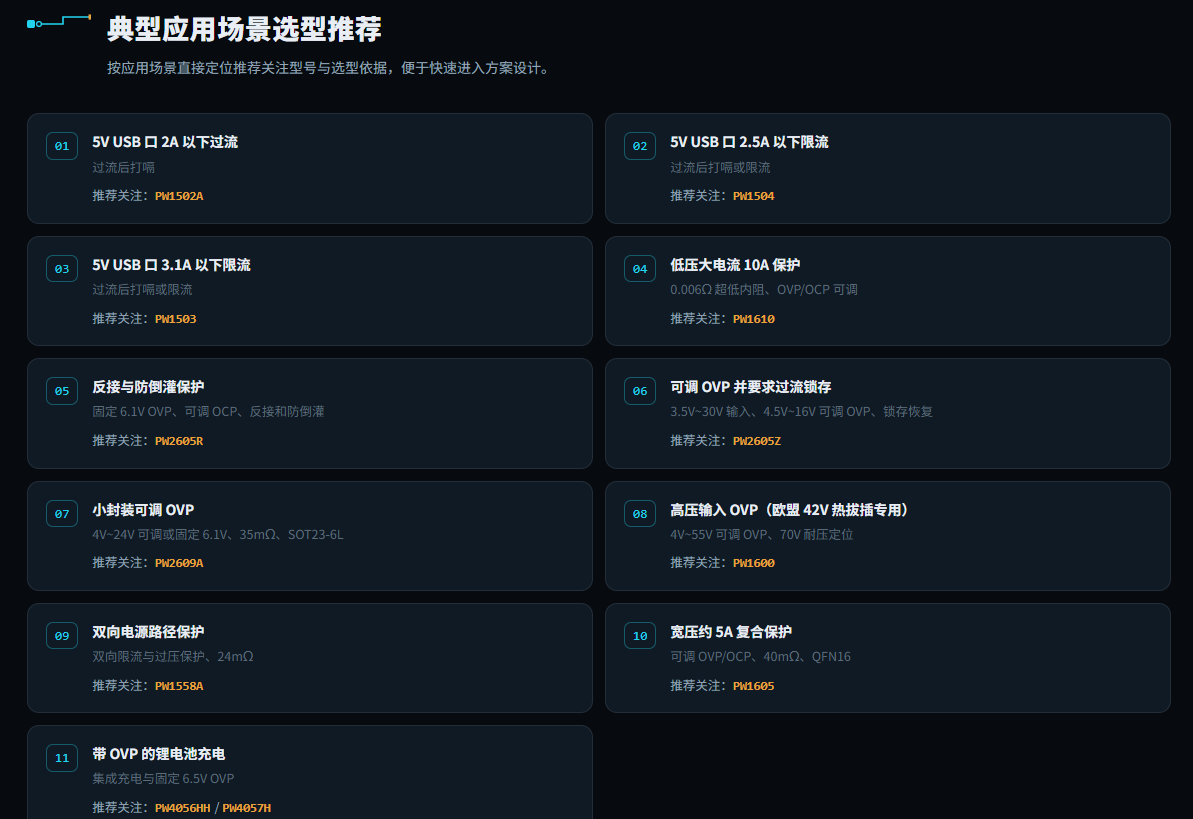

典型应用场景选型推荐
按应用场景直接定位推荐关注型号与选型依据，便于快速进入方案设计。
01 5V USB 口 2A 以下过流
过流后打嗝
推荐关注：PW1502A
02 5V USB 口 2.5A 以下限流
过流后打嗝或限流
推荐关注：PW1504
03 5V USB 口 3.1A 以下限流
过流后打嗝或限流
推荐关注：PW1503
04 低压大电流 10A 保护
0.006Ω 超低内阻、OVP/OCP 可调
推荐关注：PW1610
05 反接与防倒灌保护
固定 6.1V OVP、可调 OCP、反接和防倒灌
推荐关注：PW2605R
06 可调 OVP 并要求过流锁存
3.5V~30V 输入、4.5V~16V 可调 OVP、锁存恢复
推荐关注：PW2605Z
07 小封装可调 OVP
4V~24V 可调或固定 6.1V、35mΩ、SOT23-6L
推荐关注：PW2609A
08 高压输入 OVP（欧盟 42V 热拔插专用）
4V~55V 可调 OVP、70V 耐压定位
推荐关注：PW1600
09 双向电源路径保护
双向限流与过压保护、24mΩ
推荐关注：PW1558A
10 宽压约 5A 复合保护
可调 OVP/OCP、40mΩ、QFN16
推荐关注：PW1605
11 带 OVP 的锂电池充电
集成充电与固定 6.5V OVP
推荐关注：PW4056HH / PW4057H

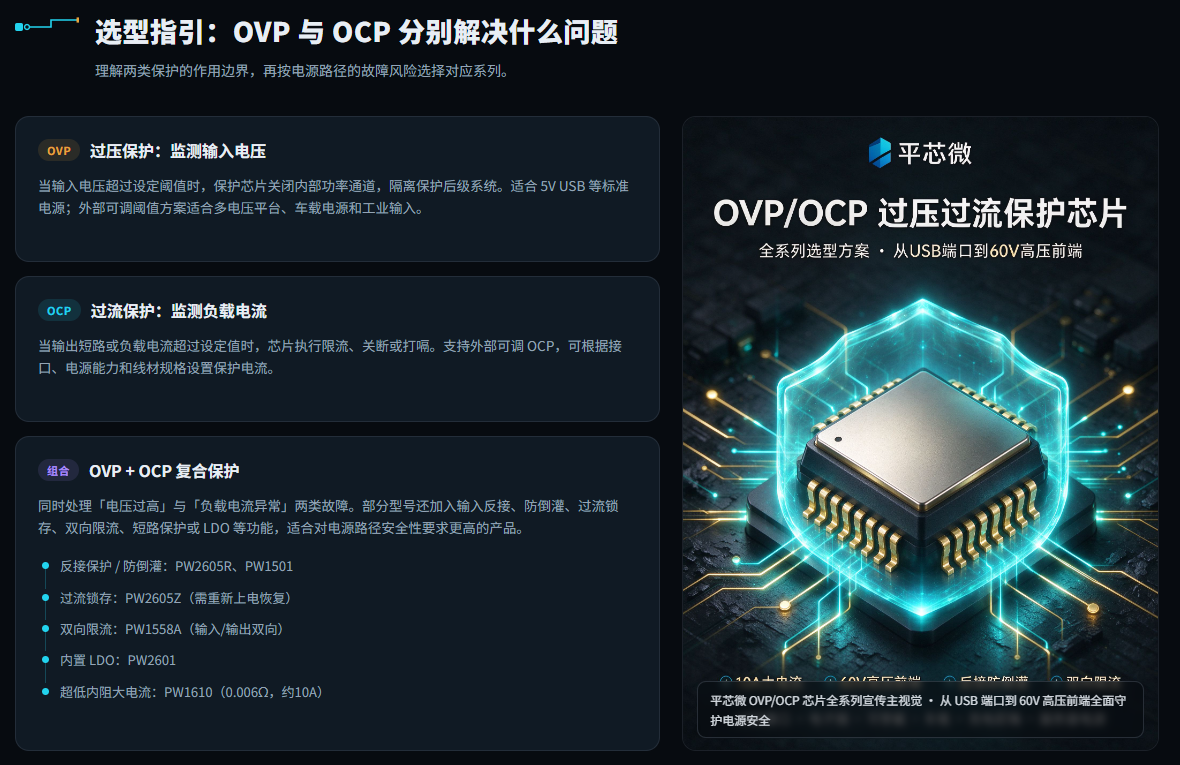

选型指引：OVP 与 OCP 分别解决什么问题
理解两类保护的作用边界，再按电源路径的故障风险选择对应系列。
OVP过压保护：监测输入电压
当输入电压超过设定阈值时，保护芯片关闭内部功率通道，隔离保护后级系统。适合 5V USB 等标准电源；外部可调阈值方案适合多电压平台、车载电源和工业输入。
OCP过流保护：监测负载电流
当输出短路或负载电流超过设定值时，芯片执行限流、关断或打嗝。支持外部可调 OCP，可根据接口、电源能力和线材规格设置保护电流。
组合OVP + OCP 复合保护
同时处理「电压过高」与「负载电流异常」两类故障。部分型号还加入输入反接、防倒灌、过流锁存、双向限流、短路保护或 LDO 等功能，适合对电源路径安全性要求更高的产品。
反接保护 / 防倒灌：PW2605R、PW1501
过流锁存：PW2605Z（需重新上电恢复）
双向限流：PW1558A（输入/输出双向）
内置 LDO：PW2601
超低内阻大电流：PW1610（0.006Ω，约10A）

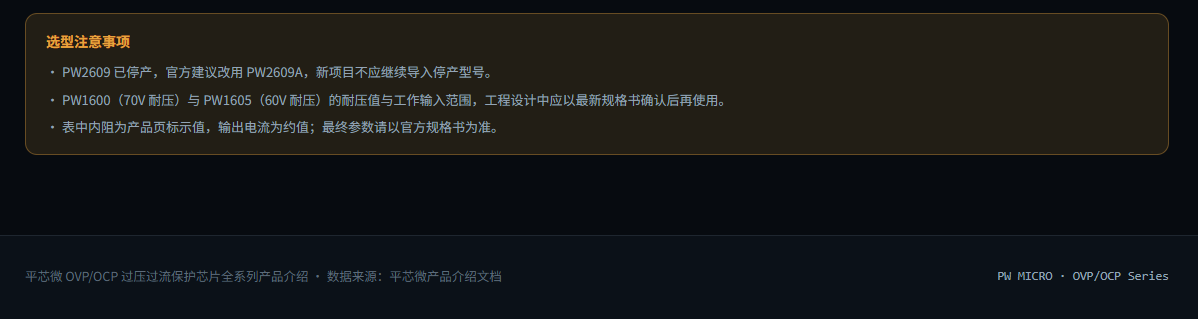

选型注意事项
· PW2609 已停产，官方建议改用 PW2609A，新项目不应继续导入停产型号。
· PW1600（70V 耐压）与 PW1605（60V 耐压）的耐压值与工作输入范围，工程设计中应以最新规格书确认后再使用。

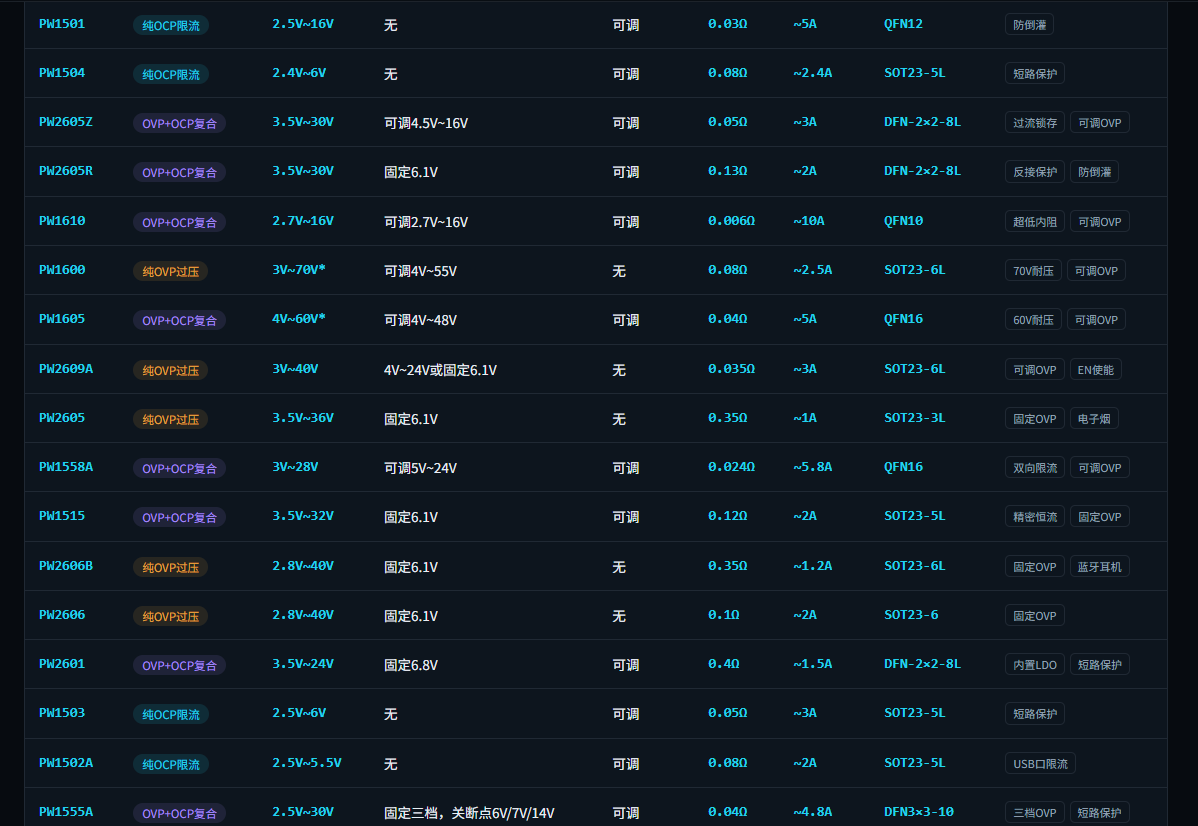

· 表中内阻为产品页标示值，输出电流为约值；最终参数请以官方规格书为准。
