利尔达 LR2021（868 版本）LoRa 模组测试信道选型

本文为研发调试记录，涉及 EU868 频段相关内容仅作射频原理学习参考 。中国大陆地区，868MHz 频段不允许户外空中发射，户外无线测试请使用 CN470 国内合规频段。

前言

最近在调试利尔达 LR2021 LoRa 模组，手上这批是 868 固件版本，搭配官方配套 PC 调试上位机工具。很多人会疑惑：工具下拉列表一堆信道，室内测试选哪个？户外如果临时测试怎么选？以及 SF、带宽、功率怎么搭配。本文把调试踩坑、信道选择、推荐参数一次性整理出来。

硬件环境：利尔达 LR2021（EU868 固件），配套 LoRa 调试上位机，串口 9600 8N1。

一、频段合规重点（必看！）

1. EU868（868MHz）：国内无委不开放该频段用于户外空中发射，只能在屏蔽室 / 封闭实验室内部做研发调试，严禁拿到室外开机发射，有无线电违规处罚风险。
2. 国内合法 ISM 频段：CN470（470~510MHz），LR2021 可以刷 CN470 固件，刷完之后可以正常户外合规测试。

一句话总结：868 版本模组，只适合室内封闭环境调试；想要户外实测，必须刷 CN470 固件。

二、信道列表说明（调试工具下拉信道）

工具内信道与频点对应：

• 信道 23：886.6406 MHz
• 信道 24：887.6406 MHz
• 信道 25：888.6406 MHz
• 信道 26：889.6406 MHz
• 信道 27：890.6406 MHz
• 信道 28：891.6406 MHz
• 信道 29：892.6406 MHz
• 信道 30：893.6406 MHz

👉 890MHz 往上，就是 GSM900 蜂窝下行频段，户外环境基站干扰极强，底噪很高，SNR 波动大，丢包不稳定。

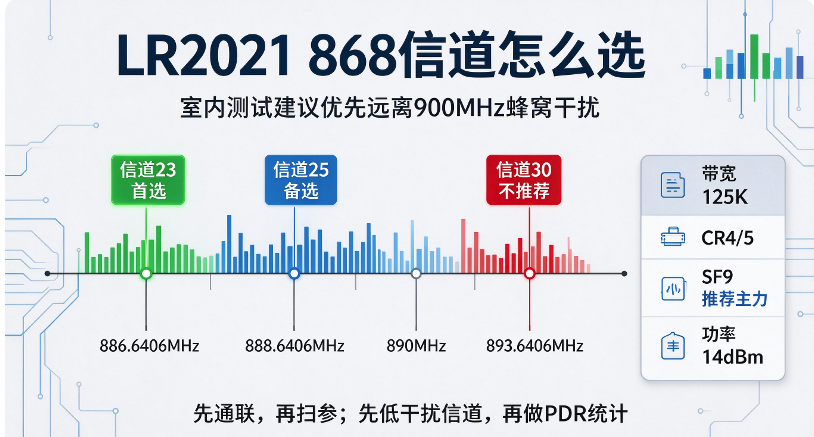

✅ 室内封闭实验室测试信道推荐

首选信道：23 号（886.6406MHz）

1. 距离 900M 蜂窝频段最远，室内环境底噪最低；
2. 在 EU868 频段射频匹配区间，模组射频性能最佳；
3. 适合基础通信联调、SF 扫参、丢包率 PDR 测试。

备选信道：25 号（888.6406MHz），如果 23 信道现场有局部干扰，切换 25 复测。

❌ 不推荐：30 号及更高信道（893MHz+），靠近 900M 基站，干扰大，测试数据不稳定。

⚠️ 户外临时测试（仅射频原理参考，不建议实际发射）

如果仅做理论评估，优先同样选 信道 23（886.6406MHz）

• 优势：离 GSM900 下行频段最远，户外底噪相对最低，SNR 表现优于 30 信道。
• 备选：信道 25。
• 禁止 30 及以上信道，户外蜂窝强干扰，测试结果没有参考意义。

再次强调：国内户外空中发射 868MHz 属于违规操作。

三、推荐全套 LoRa 参数（调试工具直接填写）

一对 AP + 终端，信道、带宽、扩频因子 SF、编码率 CR 必须完全一致才能通信！

参数项	推荐配置	说明
信道	23（886.6406MHz）	室内首选，干扰最小
带宽	125K	LoRa 标准带宽，平衡速率与灵敏度
编码率 CR	CR4/5	默认配置，平衡抗干扰和有效载荷
扩频因子 SF7	近距离吞吐量测试	速率最快，抗干扰弱，短距离调试
扩频因子 SF9	主力常规测试（推荐）	距离、抗干扰、空中时间均衡，做丢包率首选
扩频因子 SF12	极限灵敏度测试	通信距离最远，但空中时间长，发包间隔必须拉大
发射功率	14dBm	室内不要开满 22dBm，避免接收机饱和，降低辐射

四、推荐测试流程（丢包率 PDR 测试）

1. 串口参数：COM 口，波特率 9600，数据位 8，无校验，停止位 1，打开串口；
2. 模块配对：AP 与终端统一配置上面全套参数；
3. 第一轮：SF7，14dBm，信道 23，连续发送 100 包，统计丢包率 PDR、RSSI、SNR；
4. 第二轮：切换 SF9，保持其他参数不变，同样 100 包统计；
5. 如果 SNR 很差、丢包高，更换备选信道 25，重复测试对比。

五、国内户外合规方案（推荐）

利尔达 LR2021 支持刷 CN470 固件，刷写完成后，使用国内开放 470~510MHz 频段，可合法户外测试。 CN470 户外推荐参数：

• 频点：475.3MHz
• 带宽：125K
• CR：4/5
• SF9
• 发射功率按国标限制设置

六、踩坑总结

1. 不要盲目选高信道（893M+），900M 蜂窝干扰会直接废掉你的测试数据；
2. 868 版本模组不能户外空中发射，合规优先刷 CN470 固件；
3. SF 越大，通信距离越好，但空中时间变长，容易出现数据包碰撞，发包间隔要同步调整；
4. 室内测试功率不要拉满，大功率容易造成接收饱和，测试结果失真。

结尾

本文是 LR2021 模组调试的实操记录，方便后续自己复盘，也给正在调试同型号 LoRa 模组的同学参考。有问题欢迎评论区交流。
