部分卷积（Partial Convolution）

部分卷积

标准卷积有个前提：数据是完整的。每个位置都有值，窗口滑过去就能算。

现实里这个前提经常不成立，例如：图上有洞，人脸被遮住了，骨架缺了一段关节。这时候早期做法很朴素：在缺失处填 0，再老老实实做卷积。填 0 不算错，但存在一个问题：网络分不清这个 0 是"这里是黑的"还是"这里缺失了"，卷积照样把它当有效输入算进去，出来的特征图上会留下一圈圈痕迹。后期得靠手工后处理去修。

部分卷积（Partial Convolution，PConv）就是来解决这个问题的。它是 2018 年 NVIDIA 在 ECCV 上的一篇论文《Image Inpainting for Irregular Holes Using Partial Convolutions》提出的。

核心想法一句话说完：与其编造假数据糊弄网络，不如显式告诉网络"这里是空的，别当真"。

一、这东西从哪来

在 PConv 之前，图像修复（inpainting）已经有几十年历史。传统路线是找相似纹理一块块贴上去，或者解一个泊松方程让边界颜色扩散进去，能用但慢，而且大洞基本填不好。

深度学习路线从 2016 年开始跑起来。

Pathak 等人的 Context Encoder（CVPR 2016）是转折点。它把修复当成"mask 掉一块 → 卷积编码 → 预测缺失块"来做，端到端训练，效果比传统方法好一大截。但它有个硬伤：网络输出中间那段总是发虚、发糊，边界还带一圈伪影，躲不掉。原因是损失函数只管像素值对不对，不管生成的内容像不像真实纹理。

Iizuka 等人的 GLCIC（2017）把全局卷积和局部卷积拼在一起，并用判别器做对抗训练，糊的问题缓解了，但这两条路线都还在跟后处理较劲，生成完要做泊松融合之类的修补才能用。

Liu 等人的 PConv（ECCV 2018）换了思路：不改损失、不加判别器，改卷积算子本身。让算子从一开始就只算有效像素，网络结构还是 U-Net，问题就消失了。这是一篇典型的算子型论文。整体架构没什么新东西，给出的是一个能搬到别的任务里复用的积木。事实也如此，后面两年一堆修复、分割、显著性检测的工作都搬了这个算子。

后面还会继续改进优化：Yu 等人的 Gated Conv（ICCV 2019，Free-Form Image Inpainting with Gated Convolution）把 PConv 的硬掩码换成了从特征里学出来的软门控。硬掩码有个前提假设：缺失位置是已知的。在图像修复里这成立（用户自己画的笔迹），在别的场景里就不一定了。

二、公式

输出尺寸公式和标准卷积完全一样：
$out= ⌊ in+2×padding−kernelstride ⌋ +1 out = \left\lfloor \frac{in + 2 \times padding - kernel}{stride} \right\rfloor + 1$ out=⌊stridein+2×padding−kernel⌋+1

部分卷积只改了计算方式，没改尺寸。掩码不额外占位置，它和特征图是逐通道对齐的。

设窗口特征为 X，掩码为 M（1 有效，0 空洞），核权重为 W，偏置为 b，算子写作：
$x′= { W⊤(X⊙M)⋅ sum(1)sum(M) +b, 若 sum(M)>0 0, 否则 x' = \begin{cases} W^{\top}(X \odot M) \cdot \dfrac{sum(1)}{sum(M)} + b, & \text{若 } sum(M) > 0 \\$ $8pt$ 0, & \text{否则} \end{cases} x′=⎩ ⎨ ⎧W⊤(X⊙M)⋅sum(M)sum(1)+b,0,若 sum(M)>0否则

掩码本身也要更新，规则简单：
$m′= { 1, 若 sum(M)>0 0, 否则 m' = \begin{cases} 1, & \text{若 } sum(M) > 0 \\ 0, & \text{否则} \end{cases}$ m′={1,0,若 sum(M)>0否则

拆开看：

部分	运算	干什么
$X⊙MX \odot M$ X⊙M	逐元素乘（点乘）	空洞位置归零，屏蔽
$W⊤(⋅)W^{\top}(\cdot)$ W⊤(⋅)	矩阵乘（行×列求和）	把核和窗口加权聚合成一个数
$× sum(1)sum(M) \times \dfrac{sum(1)}{sum(M)}$ ×sum(M)sum(1)	幅值补偿	有效像素少时把量级补回来
$m′m'$ m′ 更新	判断	邻域里有有效像素，这个位置就算有效

这里有两个不同的乘法，特别容易混。 $X⊙MX \odot M$ X⊙M 是点乘，形状不变，负责位置对位置地屏蔽； $W⊤(⋅)W^{\top}(\cdot)$ W⊤(⋅) 是矩阵乘，把 9 个位置塌缩成一个数，负责聚合。一个管筛，一个管收。

关于 $sum(M)sum(M)$ sum(M) 的一个坑。 公式里 $sum(M)sum(M)$ sum(M) 出现了两次，一次当分母、一次在缩放因子里，直觉上容易混。实际上 NVIDIA 官方代码 partialconv2d.py 里的实现是：用一个全 1 的卷积核去数出窗口里有效像素个数，然后
$ratio= numelnum_valid ratio = \frac{numel}{num\_valid}$ ratio=num_validnumel

也就是 $sum(1)/sum(M)sum(1)/sum(M)$ sum(1)/sum(M)。 $numelnumel$ numel 是窗口元素总数， $num_validnum\_valid$ num_valid 是有效像素数。写代码时注意分母是个数，不是权重和。另外有些二手资料写成 $∑(w⊙m)\sum(w \odot m)$ ∑(w⊙m) 做分母，那是 Context Encoder 那类早期 masked conv 的写法，值会不一样，别混。

三、举例

假设有 3×3的输入特征矩阵，8 个有效像素加 1 个空洞。

输入窗口全填 10（方便口算），中心挖洞：
$X=$ $10 10 10 10 ? 10 10 10 10$ ,M= $1 1 1 1 0 1 1 1 1$ X = \begin{bmatrix} 10 & 10 & 10 \\ 10 & ? & 10 \\ 10 & 10 & 10 \end{bmatrix}, \quad M = \begin{bmatrix} 1 & 1 & 1 \\ 1 & 0 & 1 \\ 1 & 1 & 1 \end{bmatrix} X= 10101010?10101010 ,M= 111101111

核用个对称的，方便手算：
$W=$ $1 2 1 2 1 2 1 2 1$ W = \begin{bmatrix} 1 & 2 & 1 \\ 2 & 1 & 2 \\ 1 & 2 & 1 \end{bmatrix} W= 121212121

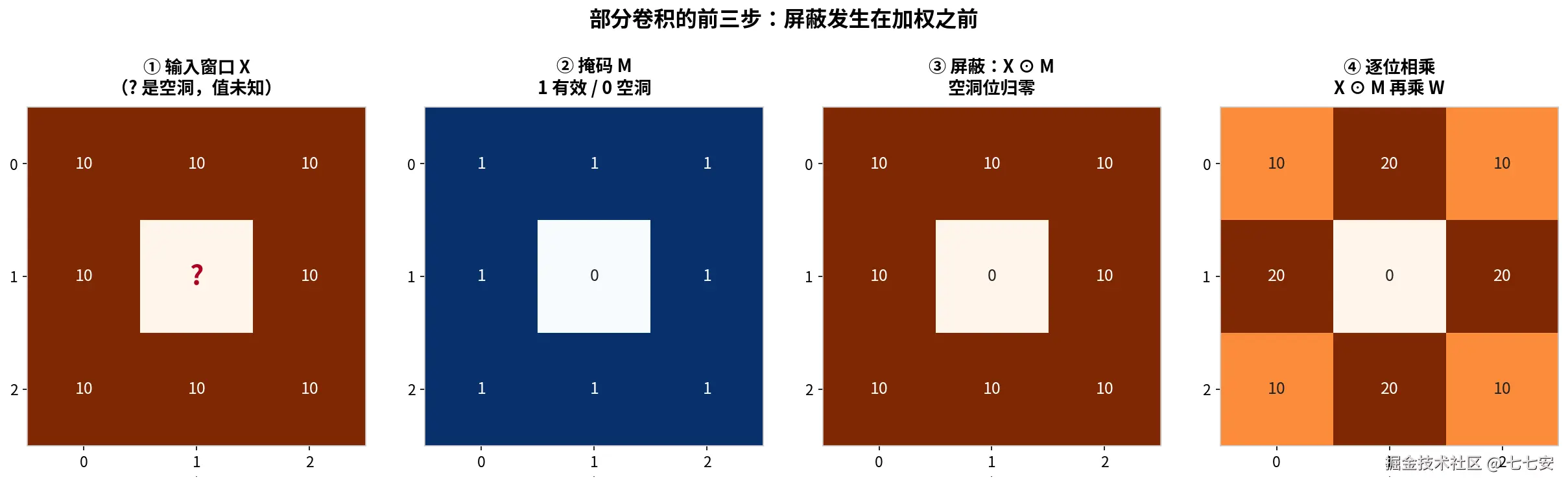

图 1：屏蔽发生在加权之前

第一步，屏蔽。 $X⊙MX \odot M$ X⊙M 把空洞那一格打成 0：
$X⊙M=$ $10 10 10 10 0 10 10 10 10$ X \odot M = \begin{bmatrix} 10 & 10 & 10 \\ 10 & 0 & 10 \\ 10 & 10 & 10 \end{bmatrix} X⊙M= 10101010010101010

第二步，聚合成一个数。 把这 9 个数和核里同一位置的 9 个数一一相乘再求和：
$W⊤(X⊙M)= 10×1+10×2+10×1 + 10×2+0×1+10×2 + 10×1+10×2+10×1 = 120 \begin{aligned} W^{\top}(X \odot M) =& \ 10\times1 + 10\times2 + 10\times1 \\ +& \ 10\times2 + 0\times1 + 10\times2 \\ +& \ 10\times1 + 10\times2 + 10\times1 \\ =& \ 120 \end{aligned}$ W⊤(X⊙M)=++= 10×1+10×2+10×1 10×2+0×1+10×2 10×1+10×2+10×1 120

中间那个 $0×10\times1$ 0×1 就是"屏蔽"落地的地方：空洞被置 0，乘上核中心权重 1 之后贡献 0，这个位置对结果完全没有影响。

第三步，算缩放因子。 $sum(1)=9sum(1) = 9$ sum(1)=9 是窗口元素总数， $sum(M)=8sum(M) = 8$ sum(M)=8 是有效像素个数：
$ratio=98=1.125ratio = \frac{9}{8} = 1.125$ ratio=89=1.125

第四步，合并。
$x′=120×1.125=135x' = 120 \times 1.125 = 135$ x′=120×1.125=135

标准卷积是不做归一化的，分子是多少输出就是多少。所以同一个窗口，9 个像素全有效时算出 130，中心挖个洞之后算出 120，看着只差一点是吧？因为这个核的中心权重恰好是最小的 1，挖掉它损失不大。

换个位置就不一样了。看看空洞越来越严重的情况：

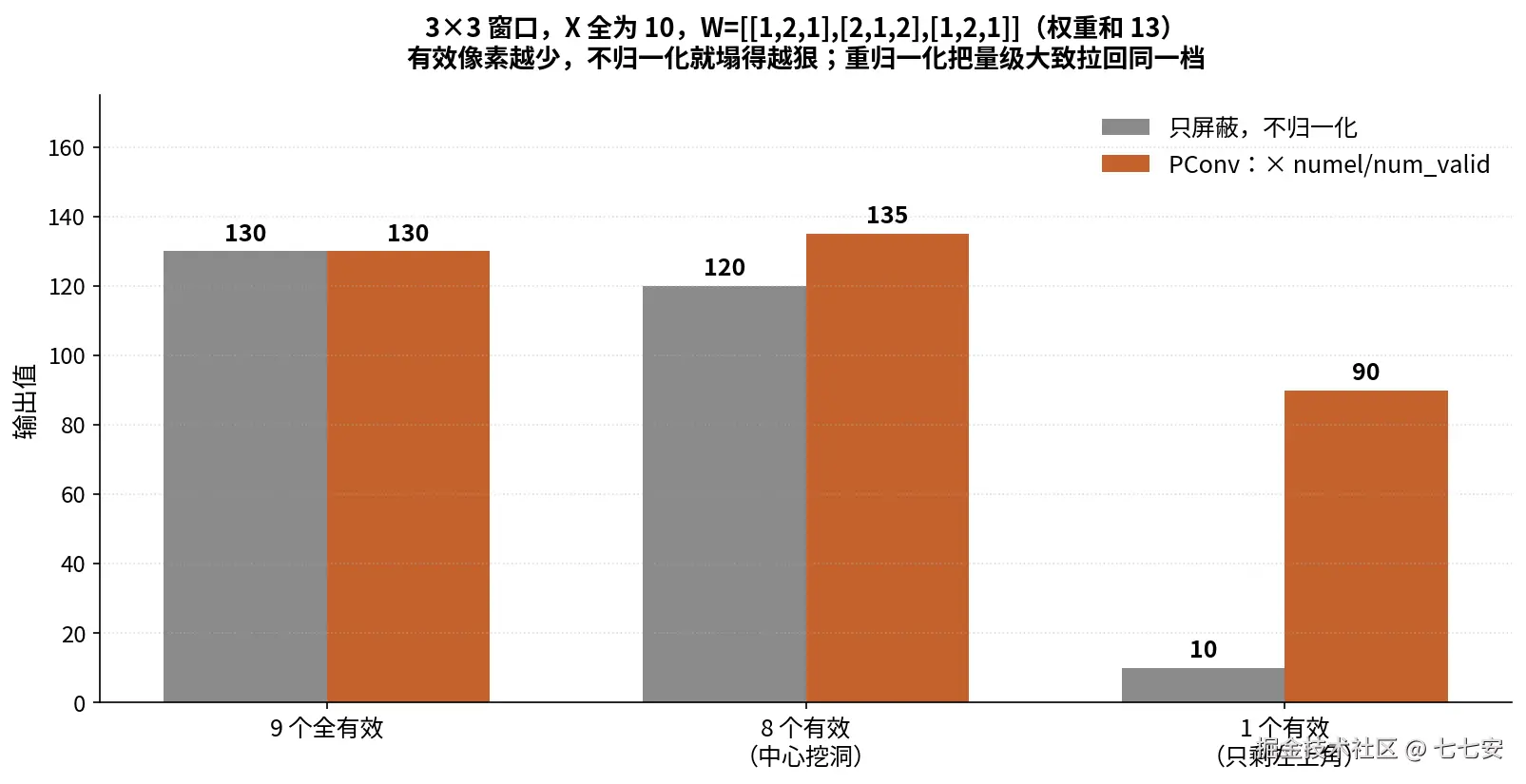

图 2：有效像素一少，不归一化就量级坍缩
窗口里只剩左上角一个有效像素时，只屏蔽不归一化的输出是 10，而全有效时是 130，塌了 13 倍。特征图上会浮现出一大片偏暗的区域，网络下游得费劲去适应这种忽大忽小的输入。幅值补偿把这一档拉回到 90，虽然没完全追平 130，但量级已经在一个数量级上了。

顺带能看出这个补偿只是粗略的，不是精确还原。它按个数等比放大，不知道每个位置的实际权重，所以补偿后跟理想值总有点残差。它要解决的是塌得离谱，不是分毫不差。

零填充的坑比这个更大。 前面说填 0 是谎言，因为网络分不清那个 0 是真值还是占位。更糟的是空洞位置在训练时被填的可能是 0、也可能是随机数、还可能是图像均值，同一个位置在训练和推理时填的东西不一样，梯度直接就乱了。

四、掩码会自己长大

PConv 最容易被忽略的一步是掩码更新。

规则就一句：一个位置的 3×3 邻域里只要有任意一个有效像素，它的新掩码就是 1。

也就是说，掩码每过一层向外扩一圈，空洞每过一层往里缩一圈。看这个例子：

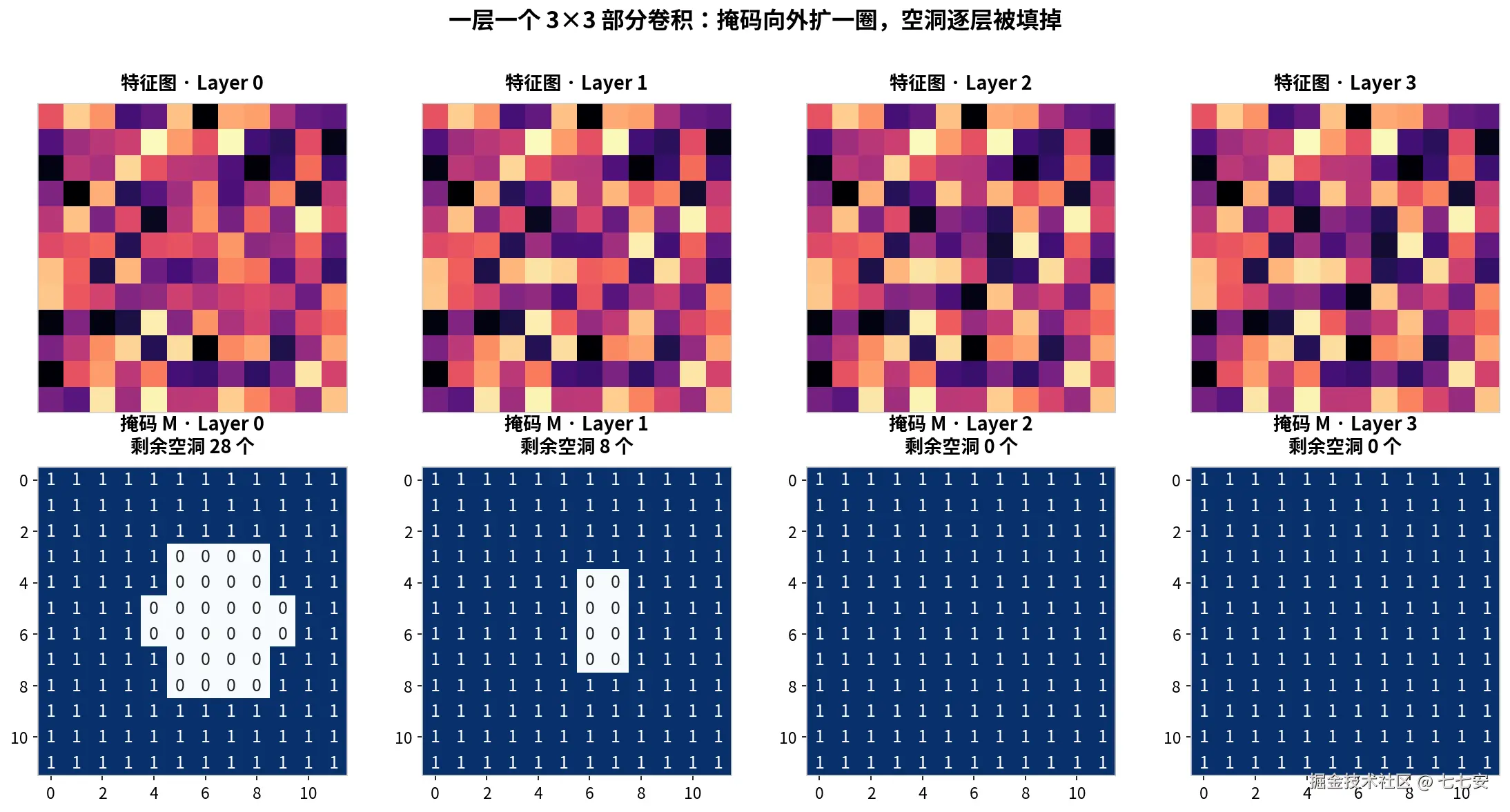

图 3：12×12 图上一个椭圆空洞，两层 3×3 部分卷积就填平了

Layer 0 有 28 个空洞，过一层剩 8 个，再过一层全满。这其实就是形态学里的膨胀操作（dilation），PConv 把它塞进了前向传播，每层自动做一次。

层数怎么估？膨胀量等于 $⌊K/2⌋\lfloor K/2 \rfloor$ ⌊K/2⌋，3×3 核一层扩 1 圈，5×5 核 2 圈，7×7 核 3 圈。半径为 $rr$ r 的空洞大概需要 $⌈r/⌊K/2⌋⌉+1\lceil r / \lfloor K/2 \rfloor \rceil + 1$ ⌈r/⌊K/2⌋⌉+1 层。

这里有个设计后果值得留意：网络深度必须够。 一个很大的洞需要足够多的层才能让掩码长满，否则中心区域的掩码永远是 0，那里的 $m′m'$ m′ 恒为 0，输出恒为 0，网络在那一块什么都学不到。论文没正面讨论深度和洞大小的关系，这是个隐含约束。自己用的时候算一下。

五、和标准卷积放一起看

对比项	标准卷积	部分卷积
解决什么问题	特征提取	缺失 / 遮挡数据
核是否翻转	不翻转	不翻转
乘法类型	点乘 + 求和	点乘 + 幅值补偿
输出尺寸	(in+2p−K)/s+1	(in+2p−K)/s+1
幅值补偿	无	× numel/num_valid
额外输入	无	掩码 M
典型伪影	无明显	无明显
数据要求	完整	可含缺失

尺寸上两者一模一样，差别全在数值怎么算。这也是它好上手的原因：拿标准卷积的实现改改，把空值处理和幅值补偿加进去就行，网络结构可以一行不动。

六、注意事项

分母是有效像素个数，不是权重和。 这个前面说了，官方代码用的是全 1 核数个数。写成 $∑(w⊙m)\sum(w \odot m)$ ∑(w⊙m) 是别的论文的写法，算出来数值不一样。

掩码不是特征。 掩码只在计算 $sum(M)sum(M)$ sum(M) 和 $m′m'$ m′ 更新时用，它不参与特征本身的卷积，也不该和特征一起送进第一个卷积层。网络内部有独立的一路 mask 通道在传，用 max pooling 更新，跟特征那条路是分开的。

掩码和特征必须逐层同步更新。 有人只算了 PConv 却忘了更新掩码，那空洞永远不会收窄，深层还是零。这也是复现 PConv 最常见的 bug。

硬掩码的前提是缺失已知。 论文假设空洞是用户画的笔迹（确实已知）。如果你处理的是"部分遮挡""低置信度预测"这类不硬的不确定性，硬掩码就不太合适了，得换软门控或者做掩码的软化。

sum(M) = 0 的分支别忘了写。 整个窗口全是空洞的时候 $W⊤(X⊙M)W^{\top}(X \odot M)$ W⊤(X⊙M) 为 0，除法会出 0/0。公式里第一行的条件就是管这个，输出直接给 0， $m′m'$ m′ 给 0。
