系统架构已经变化，但现有图只在设计评审 PDF 的某一页里。你可以给 PDF 加批注，却很难在里面增加消息队列、移动服务并维护连接关系。此时需要恢复的是可编辑图，而不是再导出一张图片。
说明：本文由 LayerBack 团队编写。下述架构变更为教学示例，不代表本文实测，也不承诺无损恢复原始源文件。
来源：LayerBack 既有官方案例，并非本文新增转换实测；图片外观不能证明对象可编辑，需打开实际输出文件验收。
先找源文件，再决定重建
先检查代码仓库、附件和文档负责人手中是否有 .drawio。如果有，直接维护源文件。PDF 通常只保留可见页面，原来的隐藏图层、自定义属性和画布外内容未必存在。
只有 PDF 时，把修改目标写具体。例如：将写入路径从"API → 数据库"改为"API → 队列 → Worker → 数据库"，读取路径保持原样。这样后面就能检验修改是否完成。
选对页面，保留必要语义
选择包含完整架构图的页面，不要丢掉网络边界、箭头方向和解释虚线含义的图例。边界可能意味着信任范围，虚线也可能不是普通请求。

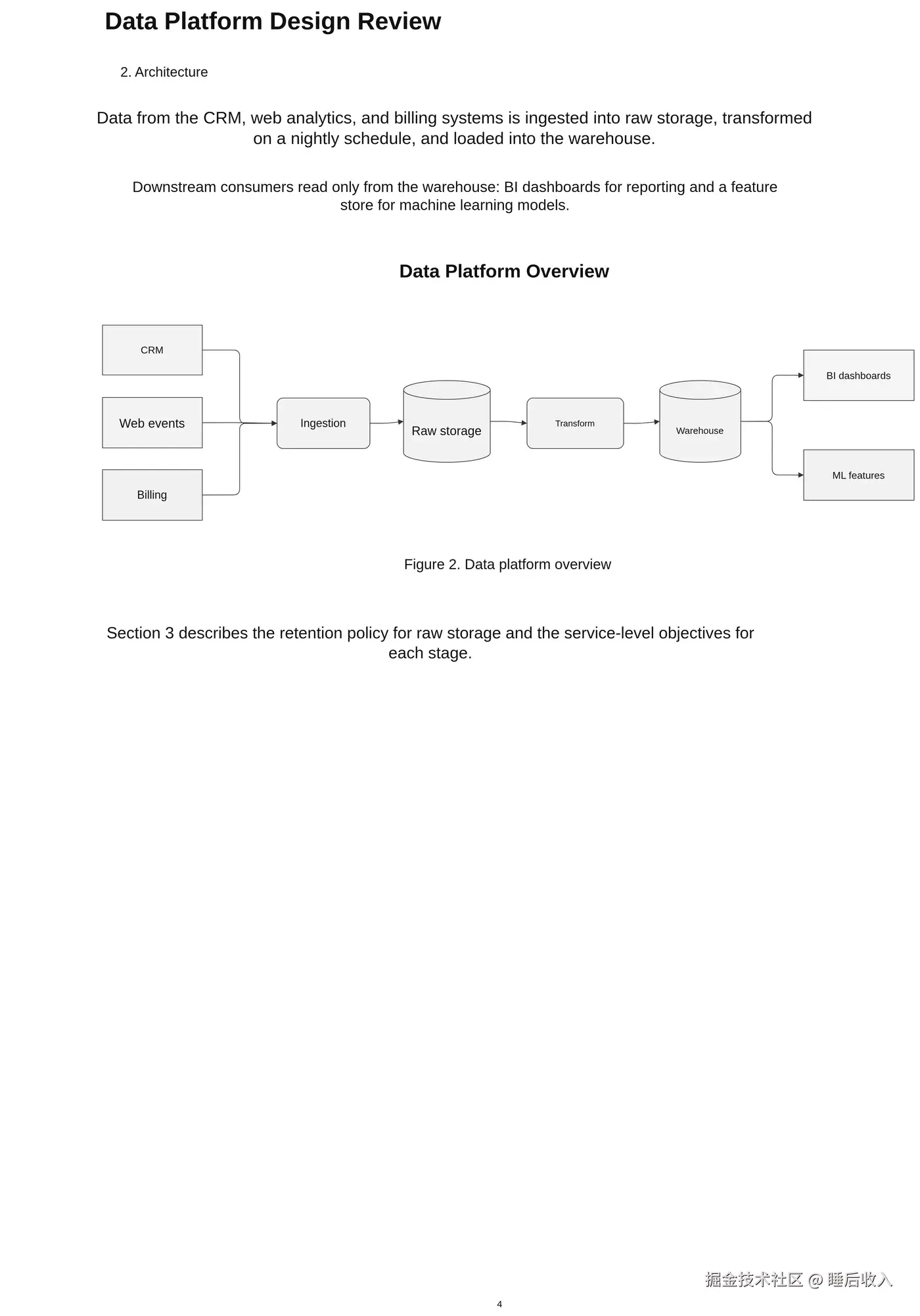

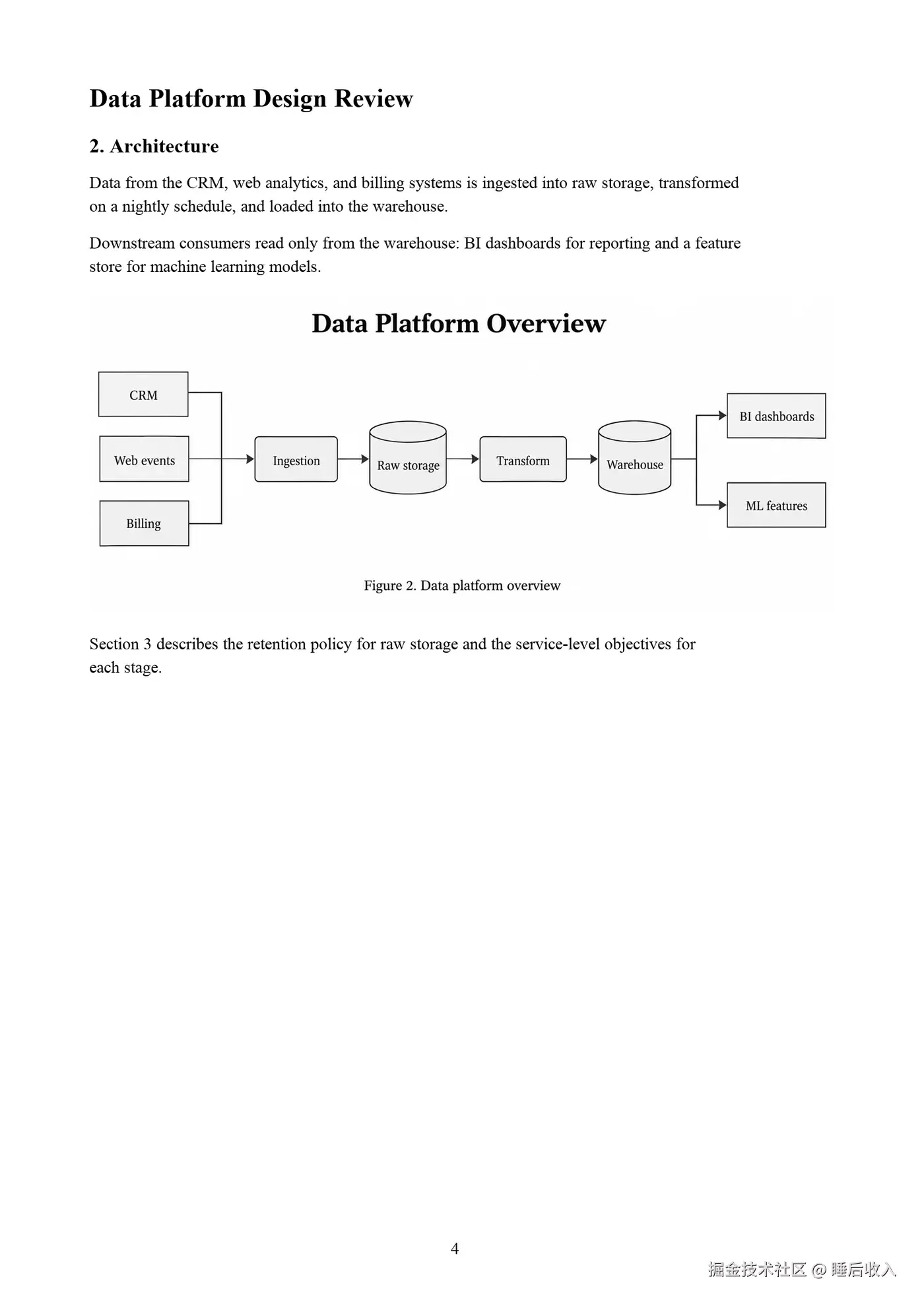

LayerBack PDF 转 draw.io支持选择 PDF 页面：所选页面在浏览器中渲染成图片，再上传重建。它处理的是单页图像，不是整份文档自动迁移，也不是完全本地的转换。
扫描件只要文字可读也能作为输入。文字看不清时，应索取更清晰的扫描件，或从可信规格中补齐标签，不让识别结果代替架构事实。
来源：LayerBack 既有官方案例，并非本文新增转换实测；图片外观不能证明对象可编辑，需打开实际输出文件验收。
先清理，再修改架构
在 draw.io 中打开下载的 .drawio 文件。整页上的标题、说明段落和图注可能也成为文字对象；保留影响解释的部分，其他内容再删除。
开始改图前确认：
- 服务和存储节点能单独选择。
- 标签能以文字形式修改。
- 每条有向边连接到正确组件。
- 网络或信任边界仍包含正确对象。
Logo 和专用图标可能保留为图片。只要语义清楚，这未必影响维护，但不等于恢复了原来的模具库。
用一次具体变更验证可维护性
新增队列和 Worker，删除已经作废的写入线，再画新路径。不要仅用新线覆盖旧线，否则导出后可能留下两条互相矛盾的路径。
移动 Worker 检查连线，沿正常请求和失败场景分别推演一遍。若业务需要重试、死信处理或负责人标识，应在评审时补充；这些信息不能因为原图没有，就由转换工具擅自决定。
把结果变成项目材料
把审核后的 .drawio 与设计文档一起存档，记录来源页码、变更路径和审核人，再导出阅读版。后续维护从这个源文件开始。
图表恢复不会还原统计图的原始数据，也不会把数学公式变成可编辑公式对象。密集交叉线和小字应人工核对。
目前网站转换、预览免费；下载或编辑解锁需要登录并使用单图 10 积分。确认价格后，从PDF 中的一页架构图开始恢复。
