2A3 单端甲类功放从零制作全攻略：电路设计、焊接调试到煲机维护一站式指南

摘要：本文面向初次尝试制作电子管功放的音响爱好者，以 2A3 直热式三极管为核心，手把手讲解单端甲类功放的完整制作流程。内容涵盖 2A3 核心特性解析、灯丝直流稳压供电设计、静态工作点计算与偏置电阻选型、主电路连接步骤、输入耦合与输出变压器匹配、通电前安全检查、屏流测量与工作点调整、交流声抑制、常见失真故障诊断以及煲机与长期维护等十个环节，帮助读者从零搭建一台安全、稳定且音色温暖细腻的 2A3 单端甲类功放。
关键词：2A3；直热式三极管；单端甲类功放；灯丝稳压；静态工作点；输出变压器；偏置电路；交流声抑制

元件清单：备料前先对照这张表

动手之前，先把核心元件备齐能省去不少来回折腾。下表列出了 2A3 单端甲类功放的关键元件、规格参数、数量与选型要点，建议按此清单采购并逐一核对。

元件	规格参数	数量	选型要点
2A3 电子管	灯丝 2.5V / 2.5A，屏压 250V-300V，屏流 60mA-70mA	1 只	优先选配对管，灯丝引脚（第 2/8 脚）接触良好，避免二手老化管
电源变压器	高压绕组约 220V-240V（整流后 B+ 约 270V），灯丝绕组 2.5V/3A 以上	1 只	功率余量留足，灯丝绕组电流需 ≥2.5A，屏蔽层接地可降低干扰
输出变压器	初级阻抗 2.5kΩ-3.5kΩ，次级 4Ω/8Ω	1 只	单端型必须带气隙防直流磁化，长轴与电源变压器垂直安装
灯丝稳压板	输出 2.5V 直流，电流 ≥2.5A	1 块	纹波越低越好，可用低压大电流稳压芯片或分立串联稳压电路
高压整流桥	耐压 ≥600V，电流 ≥1A	1 只	配合滤波电容组成整流滤波，输出 B+ 高压
滤波电容组	高压 450V 以上，总容量 100μF-220μF	2-3 只	大容量电解电容并联小容量 CBB 电容，兼顾低频与高频滤波
栅漏电阻	220kΩ-470kΩ，功率 ≥0.5W	1 只	金属膜电阻，阻值稳定，接栅极（第 4 脚）与地或负压源之间
耦合电容	0.1μF-0.47μF，耐压 ≥400V	1 只	油浸纸介或高品质薄膜电容，正极朝信号源、负极接栅极
阴极采样电阻	10Ω-50Ω，功率 ≥2W	1 只	精密电阻，用于屏流测量，压降除以阻值即得屏流
负压源电位器	可调 -42V 至 -45V	1 只	配合固定电阻分压，为栅极提供稳定负偏压
保险丝	1A-2A 延时型	1 只	串入电源初级回路，规格视变压器功率而定
机箱与接线	绝缘套管、双绞线、接线端子若干	1 套	高压线悬空架空，强弱电分离，所有地线汇聚到单一接地点

提示：表中参数以本文设定的工作点（屏压 250V、屏流 60mA、B+ 约 270V）为基准，实际采购时请结合所选变压器与电子管特性微调。

采购渠道与预算参考

元件清单核对无误后，接下来就是动手采购了。下面按核心类别给出常见采购渠道与大致预算区间，供你备料时参考（价格以单台 2A3 单端功放为基准，随品牌与成色浮动）：

类别	常见采购渠道	大致预算区间	说明
2A3 电子管	线上商城（如淘宝、闲鱼）、专业音响配件店、海外代购	300-800 元/只	全新管价格较高，二手配对管性价比高，但需仔细甄别老化程度
输出变压器	专业音响配件店、定制变压器厂家、线上商城	200-600 元/只	单端带气隙型，初级阻抗 2.5kΩ-3.5kΩ，优先选口碑好的定制厂家
电源变压器	专业音响配件店、线上商城、二手市场	150-400 元/只	功率余量留足，灯丝绕组电流 ≥2.5A，屏蔽层接地可降干扰
滤波电容组	线上商城、电子元器件店、二手拆机件	50-200 元/组	高压 450V 以上，大容量电解并联小容量 CBB，二手件需测漏电
机箱与接线	线上商城、专业音响配件店、二手市场	100-400 元/套	含绝缘套管、双绞线、接线端子，高压线悬空架空、强弱电分离
灯丝稳压板、整流桥、电阻电容等小件	线上商城、电子元器件店	50-150 元/套	低压大电流稳压芯片、高压整流桥、金属膜电阻等，按清单逐项补齐

避坑提示

配对管选购：2A3 是直热式三极管，左右声道最好使用同一批次、参数接近的配对管，否则两声道增益和屏流不一致，会出现声像偏移。购买二手管时，务必确认灯丝引脚（第 2/8 脚）接触良好、无老化发黑，必要时用测胆机实测跨导与屏流。
变压器气隙确认：单端输出变压器铁芯必须带气隙，否则直流磁化会导致铁芯饱和、低频失真。购买时务必向卖家确认是"单端型"而非"推挽型"，并核对初级阻抗是否覆盖 2.5kΩ-3.5kΩ 区间。
电容耐压余量：滤波电容耐压至少 450V 以上，耦合电容耐压 ≥400V。切勿贪便宜选用耐压不足的电容，高压下击穿轻则烧管、重则引发安全事故。二手拆机电容务必先测漏电流与容量再上机。

组装一台 2A3 单端甲类功放，对于很多音响爱好者来说，既是一次对经典音色的追寻，也是一场关于电路原理与动手能力的实战考验。2A3 这颗直热式三极管，以其温暖、细腻且富有音乐味的声音特质，在发烧友心中占据着不可替代的地位。然而，直热式结构带来的灯丝供电挑战、高压下的安全考量以及静态工作点的精细调整，往往让初次尝试者望而却步。很多时候，大家并不是缺乏热情，而是卡在了一些具体的技术细节上：比如灯丝电压到底该稳在多少？偏置电阻怎么算才不烧管？交流声嗡嗡作响该如何消除？

其实，只要理清了核心逻辑，按部就班地推进，这些难题都能迎刃而解。制作过程不仅仅是焊接元件，更是一个理解电子在真空管中流动规律的过程。从电源部分的纯净度处理，到输出变压器的阻抗匹配，每一个环节都直接决定了最终的声音表现。如果你正打算动手打造属于自己的第一台 2A3 功放，或者在之前的尝试中遇到了噪音大、失真高、工作点漂移等问题，那么接下来的内容将为你提供一套完整、可落地的解决方案。我们将跳过那些晦涩的理论推导，直接聚焦于实际操作中的关键步骤和避坑指南，帮助你搭建出一台既安全又好听的作品。

① 2A3 直热式三极管核心特性解析

2A3 之所以迷人，核心在于其"直热式"结构。与旁热式电子管不同，2A3 的灯丝直接充当阴极发射电子。这种结构带来了极快的热响应速度和独特的音色质感，中频饱满通透，高频顺滑自然。但也正因为灯丝即阴极，灯丝供电的稳定性直接影响了阴极电位的稳定，进而左右了整个放大器的底噪和失真度。

在电气特性上，2A3 通常工作在屏压 250V 至 300V 之间，屏流约 60mA 到 70mA。它的跨导较低，驱动能力相对较弱，因此前级电压放大增益需要设计得足够充分，否则会出现动态不足的情况。此外，直热式灯丝对交流声非常敏感，如果灯丝供电处理不当，极易引入 50Hz 或 100Hz 的低频哼声。理解这一特性是后续电路设计的基石：我们必须把灯丝供电的纯净度提升到最高优先级，同时接受它相对较低的输出功率（通常在 3-4 瓦左右），转而追求极致的音质细腻度而非大声压级。

关键参数速查

参数	典型值	说明
灯丝电压	2.5V	直热式灯丝即阴极，必须直流稳压供电
灯丝电流	2.5A	电流较大，灯丝绕组需留足余量
屏压范围	250V-300V	本文设定 250V 作为设计基准
屏流范围	60mA-70mA	本文目标屏流 60mA
栅极负偏压	-42V 至 -45V	由可调负压源提供
最佳负载阻抗	2.5kΩ-3.5kΩ	输出变压器初级阻抗匹配范围
输出功率	3-4W	单端甲类，追求音质而非功率

直热式与旁热式的关键差异

热响应速度：直热式灯丝直接发射电子，通电后数秒即可进入工作状态；旁热式需要等待阴极加热，通常要 30 秒以上。
阴极结构：直热式灯丝即阴极，灯丝上的任何纹波都会直接调制到信号中；旁热式阴极与灯丝之间有绝缘层隔离，对灯丝纹波相对不敏感。
底噪控制：直热式对灯丝供电纯净度要求极高，必须采用直流稳压；旁热式可用交流供电，但仍有哼声风险。
音色取向：直热式三极管以中频饱满、通透细腻著称，是单端甲类功放的经典之选。

为什么 2A3 适合单端甲类

单端甲类放大要求功率管在静态工作点附近始终导通，输出级始终有恒定电流流过。2A3 的线性区较宽，在屏压 250V、屏流 60mA 的工作点附近，其特性曲线较为平直，失真较低。同时，2A3 的跨导较低，输出阻抗较高，正好与输出变压器初级的高阻抗负载匹配。这种"低功率、高音质"的定位，让 2A3 成为单端甲类功放的经典选择------它不追求大声压级，而是把每一瓦都用在音质的细腻度上。

2A3 管座引脚图（底视图，从管座底部向上看）

2A3 采用四脚管座（常见为 UX4 大四脚），引脚编号从管座底部看按顺时针排列。下面用 ASCII 图示意各引脚的功能定义：

text 复制代码

        底视图（从管座底部向上看）
        ┌─────────────────┐
        │        ●        │
        │       (1)       │   ← 空脚（部分管型为内部屏蔽或未接）
        │                 │
        │  (2)●       ●(3)│   ← 2 脚：灯丝/阴极（F1）
        │                 │      3 脚：屏极（Plate）
        │  (8)●       ●(4)│   ← 8 脚：灯丝/阴极（F2）
        │                 │      4 脚：栅极（Grid）
        │       (5)       │
        │        ●        │
        └─────────────────┘

引脚功能速查

引脚	功能	连接去向	备注
第 2 脚	灯丝/阴极（F1）	灯丝稳压板输出 2.5V 直流	直热式灯丝即阴极，与第 8 脚构成灯丝回路
第 8 脚	灯丝/阴极（F2）	灯丝稳压板输出 2.5V 直流	与第 2 脚配对，灯丝中心点接地
第 3 脚	屏极（Plate）	输出变压器初级 → B+ 高压	高压节点，务必套绝缘套管
第 4 脚	栅极（Grid）	栅漏电阻 → 可调负压源	信号经耦合电容注入，引线尽量短
第 1/5 脚	空脚	悬空不接	部分管型为内部屏蔽或未引出

提示：2A3 是直热式三极管，灯丝（第 2/8 脚）直接充当阴极，因此灯丝供电的纯净度直接决定底噪水平。接线时务必区分屏极（第 3 脚）与灯丝（第 2/8 脚），高压与低压回路严格分离，避免误接烧管。

② 灯丝供电电路设计与电压校准

灯丝供电是 2A3 功放设计的重中之重。标准工况下，2A3 的灯丝电压为 2.5V，电流约为 2.5A。由于灯丝直接作为阴极，任何叠加在灯丝上的交流纹波都会直接调制到信号中。因此，强烈建议采用直流稳压供电方案，而非简单的交流整流滤波。

在设计电路时，可以选择专用的低压大电流稳压芯片，或者使用分立元件搭建串联稳压电路。无论哪种方案，目标都是将输出电压精准锁定在 2.5V。注意，这里的电压是指加在管座引脚上的实际电压，而非变压器次级电压。考虑到线路损耗，变压器次级交流电压经整流滤波后，应略高于 2.5V，再通过稳压电路降至精确值。

校准过程中，务必在电子管插入并预热状态下进行测量。冷态灯丝电阻远小于热态，直接测量空载电压会导致误判。使用高精度万用表监测管座第 2 脚与第 8 脚（或对应引脚）之间的电压，微调稳压电位器，直至读数稳定在 2.50V±0.05V 范围内。过高的灯丝电压会急剧缩短管子寿命，甚至导致发射极过热烧毁；过低则会导致阴极发射能力不足，引起严重的非线性失真。

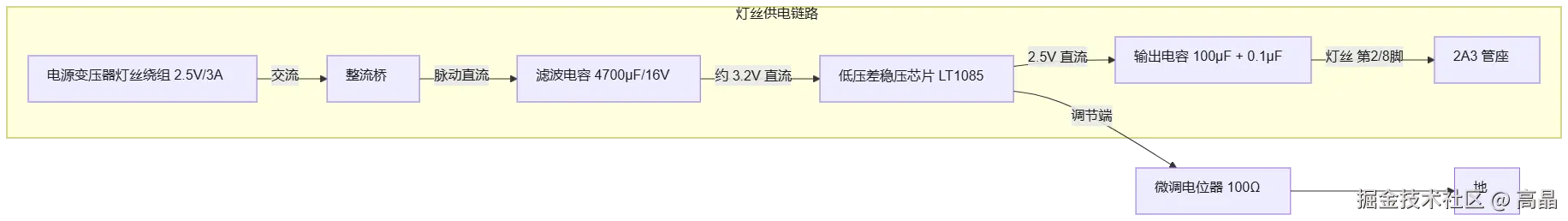

灯丝稳压电路方案

针对 2A3 灯丝 2.5V / 2.5A 的供电需求，推荐采用「低压差线性稳压 + 大电流扩流」方案。核心思路是：先用电源变压器灯丝绕组提供略高于 2.5V 的交流电压，经整流滤波后送入稳压电路，最终输出稳定的 2.5V 直流。下面给出两种常见实现：

方案一：低压差稳压芯片（推荐新手）

选用 LT1085 或 LM1085 这类低压差大电流稳压芯片，其压差仅约 1V，输出电流可达 3A，正好覆盖 2A3 灯丝 2.5A 的需求。输入侧用 4700μF/16V 电解电容滤波，输出侧并联 100μF 电解电容与 0.1μF CBB 电容，兼顾低频与高频纹波抑制。调节端接一只 100Ω 微调电位器，用于把输出电压精确校准到 2.5V。

方案二：分立元件串联稳压（进阶可选）

若手头没有专用稳压芯片，可用一只大功率三极管（如 TIP42 或 2N3055）配合 TL431 基准源搭建串联稳压电路。TL431 提供稳定的 2.5V 基准，三极管承担 2.5A 的电流放大，同样能达到低纹波输出。此方案对元件配对和散热要求更高，适合有一定经验的爱好者。

灯丝稳压元件选型速查

元件	规格参数	数量	选型要点
稳压芯片	LT1085 / LM1085，输出 3A	1 只	低压差型，压差约 1V，需加散热片
整流桥	耐压 ≥25V，电流 ≥3A	1 只	灯丝电流较大，余量留足
输入滤波电容	4700μF / 16V 电解	1 只	容量越大纹波越低，耐压留 2 倍余量
输出滤波电容	100μF / 16V 电解 + 0.1μF CBB	各 1 只	电解滤低频，CBB 滤高频
微调电位器	100Ω 多圈精密型	1 只	多圈型便于精细校准
散热片	与稳压芯片匹配	1 只	2.5A 电流下芯片发热明显，务必加装

电压校准操作步骤

空载预调：不插电子管，接通电源，用万用表测量稳压板输出端电压，粗调电位器使读数接近 2.5V。
带载校准：插入 2A3 并预热 3-5 分钟，待灯丝充分点亮后，用高精度万用表监测管座第 2 脚与第 8 脚之间的实际电压。
精细微调：缓慢旋转微调电位器，每次调整后等待 30 秒让电压稳定，直至读数稳定在 2.50V ± 0.05V 范围内。
锁定与标记：校准完成后锁紧电位器，并在机箱内侧记录实测电压值，作为日后维护基准。

提示：务必在电子管插入并预热状态下进行最终校准。冷态灯丝电阻远小于热态，空载电压与带载电压差异明显，仅凭空载读数会导致误判。若带载后电压跌落超过 0.1V，说明稳压芯片电流余量不足或输入滤波电容容量偏小，需重新评估供电方案。

③ 静态工作点计算与偏置电阻选型

确定静态工作点是保证放大器线性度和效率的关键。对于 2A3 单端应用，经典的自偏置方案最为常见且稳健。假设我们设定屏压 $Vp V_p$ Vp 为 250V，目标屏流 $Ip I_p$ Ip 为 60mA。查阅 2A3 的特性曲线可知，在此工作点下，栅极相对于阴极的负偏压 $Vg V_g$ Vg 大约需要 -45V 左右。

在自偏置电路中，偏置电压由阴极电阻 $Rk R_k$ Rk 上的压降产生。由于 2A3 是直热式，灯丝电流 $If I_f$ If (2.5A) 也流经阴极，但栅偏压仅由屏流决定（栅极无电流）。实际上，阴极总电流 $Ik=Ip+If≈2.56A I_k = I_p + I_f \approx 2.56A$ Ik=Ip+If≈2.56A。但在计算偏置电阻时，我们需要的是栅阴之间的电位差。这里有一个常见的误区：自偏置电阻是接在阴极与地之间吗？对于直热管，通常采用"灯丝中心抽头接地"或"虚拟中心点接地"的方式，而偏置电阻实际上是串联在屏极回路或者通过特定的分压网络给栅极提供负压。

更实用的工程做法是采用固定偏置或混合偏置。若坚持使用自偏置逻辑（即利用阴极电位提升），需构建一个使得栅极电位比灯丝中心点低 45V 的环境。最简单的计算模型是：若采用阴极电阻抬升电位方式（需配合栅极接地电阻），电阻值 $R=Vg/Ip R = V_g / I_p$ R=Vg/Ip。但直热管结构特殊，通常推荐在栅极回路施加独立的负电压，或者在灯丝中心抽头与地之间串联一个小阻值电阻来微调。

为了简化调试并提高稳定性，建议采用可调负压源供给栅极。设定负压为 -42V 至 -45V 可调。此时，屏极负载电阻（或输出变压器初级直流电阻）上的压降需纳入考量。若变压器初级直流电阻为 200Ω，则屏极实际电压 $Vp=B+−(Ip× Rdc ) V_p = B+ - (I_p \times R_{dc})$ Vp=B+−(Ip×Rdc)。假设 B+ 为 270V，则 $Vp≈270−(0.06×200)=258V V_p \approx 270 - (0.06 \times 200) = 258V$ Vp≈270−(0.06×200)=258V，符合预期。偏置电阻的功率选型要留有余量，至少选择 2W 以上的金属膜电阻，以防过热漂移。

偏置方案对比与选择

对于 2A3 直热式三极管，偏置电路主要有三种实现方式。下面先给出对比，再逐一说明：

偏置方案	实现方式	优点	缺点	适用场景
自偏置（阴极电阻）	阴极电阻抬升电位，栅极经栅漏电阻接地	电路简单、元件少	直热管灯丝电流大，阴极电阻功耗高、易发热漂移	旁热管常用，直热管不推荐
固定偏置（独立负压源）	独立负压源直接供给栅极	工作点稳定、可精确调节	需额外负压绕组与整流电路	本文推荐方案
混合偏置	固定负压 + 小阻值阴极电阻微调	兼顾稳定与微调	电路稍复杂	追求极致稳定性的进阶玩法

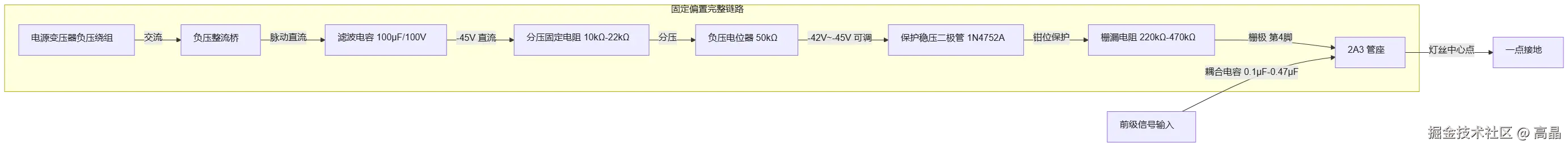

固定偏置电路原理图

本文推荐采用固定偏置方案：由负压绕组经整流滤波得到 -45V 左右的负压，再经电位器分压后供给栅极（第 4 脚）。下面用 Mermaid 示意完整链路：

静态工作点计算示例

以屏压 $Vp=250V V_p = 250V$ Vp=250V、目标屏流 $Ip=60mA I_p = 60mA$ Ip=60mA 为例，完整走一遍计算流程：

确定栅极负偏压 ：查阅 2A3 特性曲线，在屏压 250V、屏流 60mA 的工作点，栅极相对阴极的负偏压 $Vg≈−45V V_g \approx -45V$ Vg≈−45V。
核算屏极实际电压 ：若 B+ 为 270V，输出变压器初级直流电阻 $Rdc =200Ω R_{dc} = 200Ω$ Rdc=200Ω，则屏极实际电压 $Vp=B+−(Ip× Rdc )=270−(0.06×200)=258V V_p = B+ - (I_p \times R_{dc}) = 270 - (0.06 \times 200) = 258V$ Vp=B+−(Ip×Rdc)=270−(0.06×200)=258V，与设计值 250V 接近，符合预期。
栅漏电阻选型：栅漏电阻取值 220kΩ-470kΩ，金属膜电阻，功率 ≥0.5W。阻值过小会加重前级负载，过大则易受潮漏电导致栅极电位漂移。
负压电位器选型：选用 50kΩ 多圈精密电位器，配合固定电阻分压，使输出可在 -42V 至 -45V 之间连续可调。

偏置电阻与负压元件选型速查

元件	规格参数	数量	选型要点
栅漏电阻	220kΩ-470kΩ，功率 ≥0.5W	1 只	金属膜电阻，阻值稳定，接栅极（第 4 脚）与负压源之间
负压电位器	50kΩ 多圈精密型	1 只	多圈型便于精细调节，配合固定电阻分压
负压整流桥	耐压 ≥100V，电流 ≥0.5A	1 只	负压绕组电流小，余量留足即可
负压滤波电容	100μF / 100V 电解	1 只	耐压留 2 倍余量，并联 0.1μF CBB 滤高频
分压固定电阻	10kΩ-22kΩ，功率 ≥0.5W	1-2 只	与电位器组成分压网络，限制调节范围
偏置电阻功耗核算与散热

固定偏置方案中，栅极回路几乎不取电流（栅流极小），因此栅漏电阻与负压电位器上的功耗都很低，0.5W 的金属膜电阻完全够用。真正需要关注功耗的是负压分压网络：若负压源输出 -45V，分压电阻与电位器串联后总阻值约 60kΩ-70kΩ，则回路电流约 $I=45V/65kΩ≈0.69mAI = 45V / 65kΩ \approx 0.69mA$ I=45V/65kΩ≈0.69mA，单只电阻上的功耗 $P=I2×RP = I^2 \times R$ P=I2×R 通常不足 0.05W.69mA $，单只电阻上的功耗，单只电阻上的功耗$ ，单只电阻上的功耗P = I^2 \times R$ 通常不足 0.05W，远低于 0.5W 额定值，安全余量充足。

不过，若你改用自偏置（阴极电阻抬升电位）方案，情况就完全不同了：阴极电阻需承受屏流与灯丝电流之和（约 2.56A），功耗可达数十瓦，必须选用大功率线绕电阻并加装散热片，这也是本文推荐固定偏置而非自偏置的重要原因之一。无论采用哪种方案，都建议在负压源输出端并联一只稳压二极管（如 1N4752A，33V）作为保护，防止电位器失效时栅极电压失控烧管。

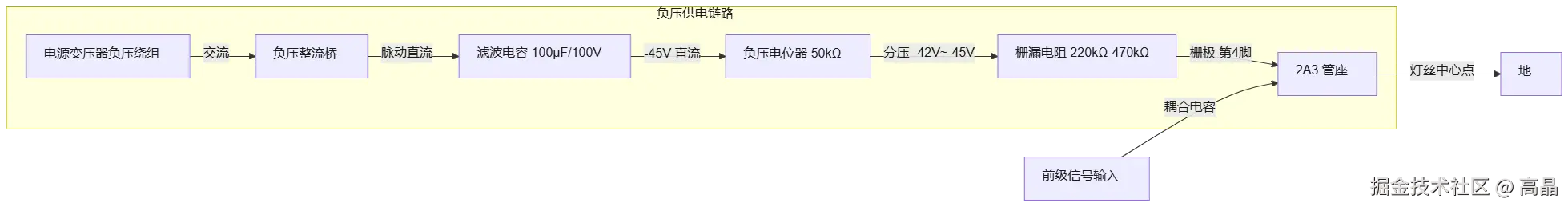

下面是固定偏置方案下，从负压产生到栅极注入的完整信号与供电链路示意：

提示：固定偏置方案中，栅极回路务必串联栅漏电阻（220kΩ-470kΩ），防止栅极悬空导致电位漂移。若负压源失效或误调过深，屏流会骤降甚至截止；若误调过浅，屏流激增可能烧管。因此建议在负压源输出端并联一只稳压二极管（如 1N4752A，33V）作为保护，防止电位器失效时栅极电压失控。

④ 单端甲类功放主电路连接步骤

主电路的布局应遵循"信号流短捷、高压走线清晰、强弱电分离"的原则。首先安装电源部分，将高压整流桥、滤波电容固定在机箱一侧，远离输入接口。接着安装输出变压器，其位置通常位于机箱中央或靠近电子管插座，以缩短屏极连线。

连接顺序建议如下：

灯丝回路：使用双绞线连接变压器灯丝绕组至稳压板，再引出至管座。双绞能有效抵消磁场干扰。
高压回路：从滤波电容正极引出 B+ 电压，先经过输出变压器初级线圈，再连接至电子管屏极（第 3 脚）。注意高压线应尽量短且悬空架空，避免贴近底盘产生分布电容。
栅极回路：栅极（第 4 脚）通过栅漏电阻（通常 220kΩ-470kΩ）接地或接负压源。信号输入端经耦合电容接入栅极。
阴极/灯丝接地：确认灯丝中心抽头或虚拟中心点可靠接地，这是直热管低噪的关键。

焊接时，屏极和栅极的引线不宜过长，防止高频自激。所有高压节点焊接完成后，应套上绝缘套管，防止意外触碰。 chassis 接地一点原则非常重要，所有信号地、电源地最终汇聚在输入插座附近的单一接地点，避免形成地环路。

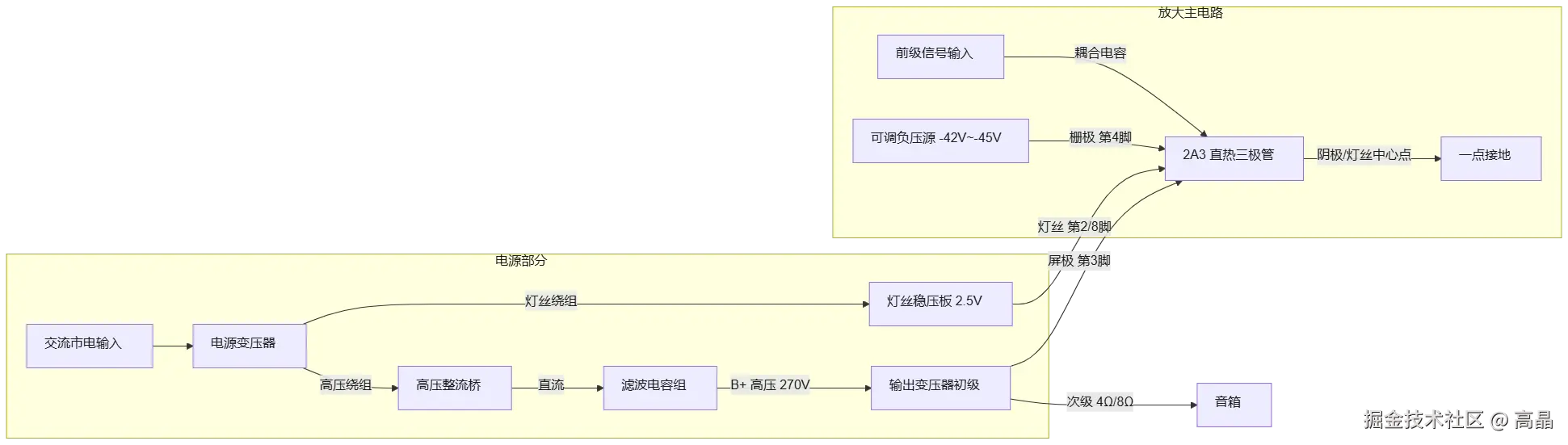

下面是 2A3 单端甲类功放主电路的完整原理图，标注了 B+ 高压、灯丝稳压、栅极负压、输出变压器初级/次级等关键节点：

各模块连接关系说明：电源变压器的高压绕组经整流滤波后输出 B+ 高压（约 270V），先送入输出变压器初级，再接到 2A3 屏极（第 3 脚）；灯丝绕组经稳压板输出稳定的 2.5V 直流，接到管座第 2/8 脚；可调负压源为栅极（第 4 脚）提供 -42V 至 -45V 的偏置；前级信号经耦合电容注入栅极。输出变压器次级按音箱阻抗（4Ω 或 8Ω）接扬声器，所有地线最终汇聚到单一接地点。

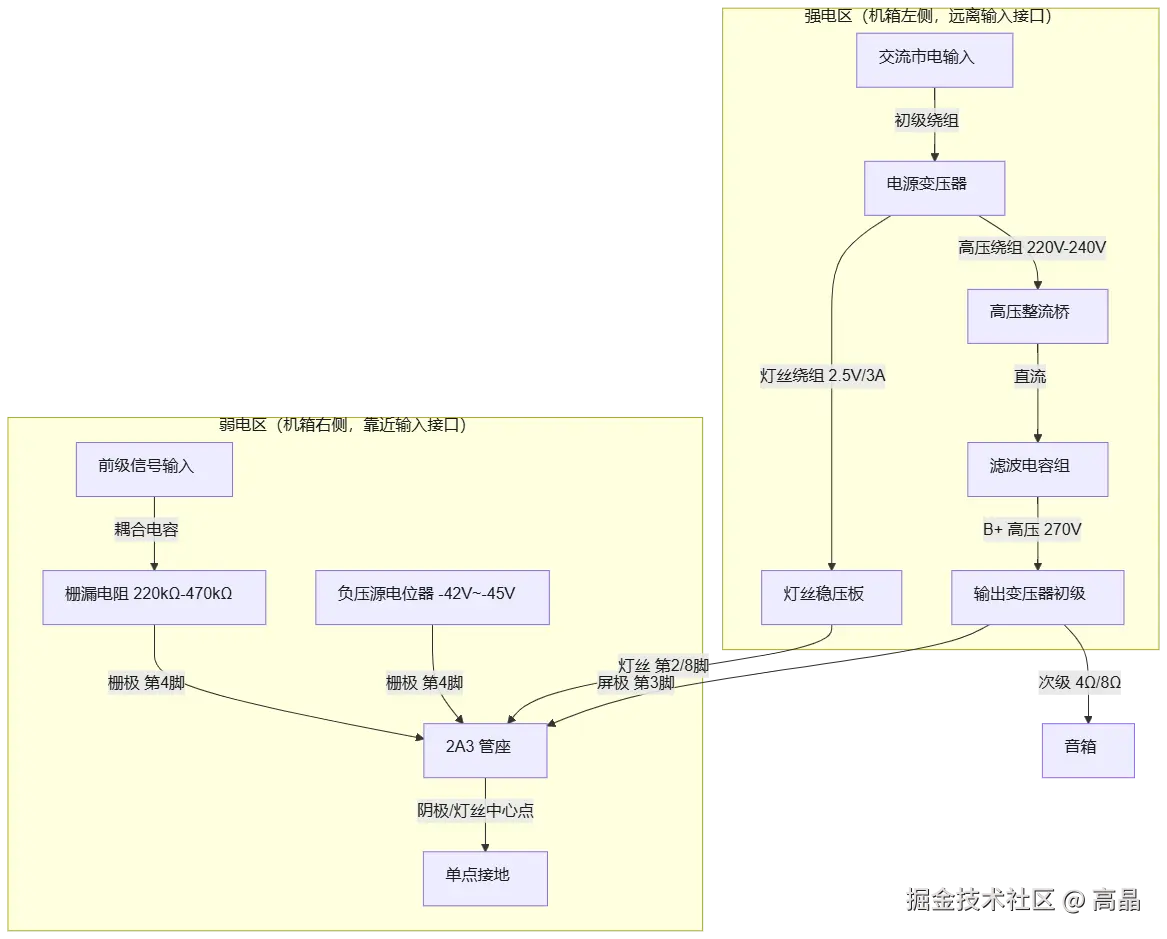

下面是更贴近实际布线的接线示意图，标注了各元件之间的物理连接关系与走线方向。图中用「强电区」与「弱电区」划分机箱布局，并标出单点接地的位置：

接线要点说明

强弱电分离：电源变压器、高压整流桥、滤波电容组集中在机箱左侧的强电区，远离右侧的输入接口与信号走线；高压线（B+、屏极引线）尽量短且悬空架空，避免贴近底盘产生分布电容。
灯丝回路：电源变压器灯丝绕组经双绞线送入灯丝稳压板，稳压后输出稳定的 2.5V 直流，接到管座第 2/8 脚。双绞能有效抵消磁场干扰。
高压回路：滤波电容正极引出 B+ 高压，先送入输出变压器初级，再接到 2A3 屏极（第 3 脚）；输出变压器次级按音箱阻抗（4Ω 或 8Ω）接扬声器。
栅极回路：前级信号经耦合电容、栅漏电阻接入栅极（第 4 脚）；负压源电位器为栅极提供 -42V 至 -45V 的偏置。栅极引线尽量短，防止高频自激。

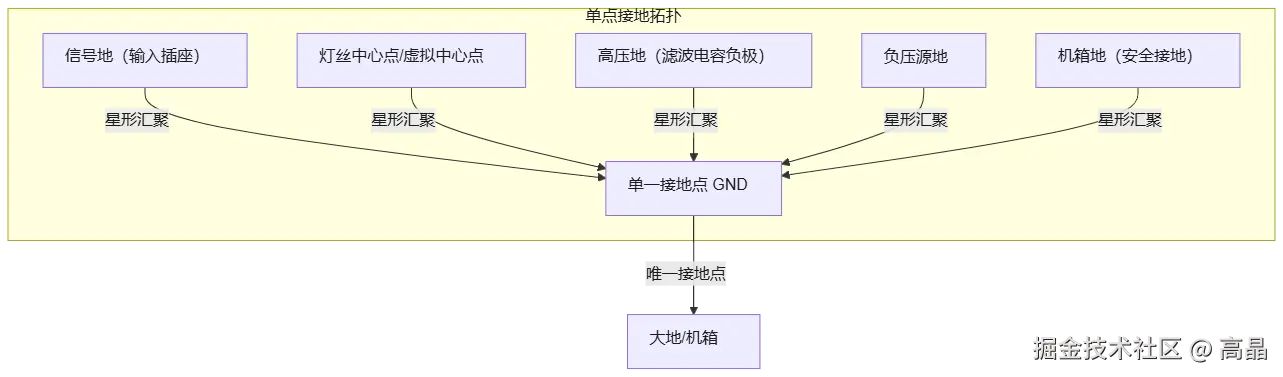

单点接地：所有信号地、电源地、灯丝中心点最终汇聚到输入插座附近的单一接地点（GND），避免形成地环路。采样电阻串联在屏极与输出变压器初级之间，用于屏流测量。

主电路连接细化说明

为便于新手按图施工，下面把第④节原理图中的关键连接关系再细化成可逐条对照的清单：

B+ 高压链路：滤波电容组正极 → 输出变压器初级（高压端）→ 采样电阻（10Ω-50Ω，串联在初级与屏极之间）→ 2A3 屏极（第 3 脚）。高压线尽量短且悬空架空，远离底盘。
灯丝稳压链路：电源变压器灯丝绕组（2.5V/3A）→ 双绞线 → 灯丝稳压板 → 管座第 2/8 脚。双绞线全程不与其他信号线平行，避免磁场耦合。
栅极负压链路：负压源电位器（-42V~-45V）→ 栅漏电阻（220kΩ-470kΩ）→ 栅极（第 4 脚）；前级信号经耦合电容（0.1μF-0.47μF）注入同一节点。栅极引线尽量短，防止高频自激。
输出变压器次级：按音箱阻抗选择 4Ω 或 8Ω 抽头，接扬声器端子。次级引线同样避免与电源线平行。
单点接地：灯丝中心点、信号地、电源地、负压源地最终全部汇聚到输入插座附近的单一接地点（GND），杜绝地环路。

提示：焊接完成后，先用万用表逐段核对上述链路是否与原理图一致，再进入第⑥节的通电前安全检查。高压节点务必套绝缘套管，强弱电分区走线，避免误触。

⑤ 输入耦合与输出变压器匹配方法

输入耦合电容承担着隔直通交的重任，其品质直接影响音色。对于 2A3 这类注重中频的管子，建议选择油浸纸介电容或高品质薄膜电容，容量一般在 0.1μF 至 0.47μF 之间。容量过大可能导致低频相位偏移，过小则损失低频延伸。耦合电容的正极应朝向信号源（前级），负极接栅极，以防漏电影响偏置。

耦合电容选型要点

参数	推荐值	说明
容量	0.1μF-0.47μF	与栅漏电阻（220kΩ-470kΩ）构成高通滤波，下限频率约 1Hz-7Hz
耐压	≥400V	栅极负压叠加信号摆幅，耐压留足余量
介质	油浸纸介 / 聚丙烯薄膜	油浸纸介中频韵味足，薄膜电容解析力高
极性	正极朝信号源，负极接栅极	防止漏电使栅极出现正电压，导致屏流激增烧管

耦合电容与栅漏电阻共同构成一阶高通滤波器，其下限截止频率为 $fL=1/(2πRgCc) f_L = 1 / (2\pi R_g C_c)$ fL=1/(2πRgCc)。以栅漏电阻 $Rg=220kΩ R_g = 220kΩ$ Rg=220kΩ、耦合电容 $Cc=0.22μF C_c = 0.22μF$ Cc=0.22μF 为例， $fL≈3.3Hz f_L \approx 3.3Hz$ fL≈3.3Hz，足以覆盖人耳可闻的低频下限。若想进一步压低低频，可适当增大容量，但需注意过大的耦合电容会延长栅极回路的充放电时间，在开机瞬间可能产生冲击声。

输出变压器阻抗匹配原理

输出变压器的匹配是单端功放的核心。2A3 的最佳负载阻抗通常在 2.5kΩ 至 3.5kΩ 之间。选购变压器时，必须明确其初级阻抗是否涵盖此范围。例如，标称"3.5kΩ: 4Ω/8Ω"的变压器即可直接使用。接线时，初级的高压端接 B+ 供电路径，中心抽头（如有）或另一端接屏极；次级根据音箱阻抗选择对应的抽头（4Ω 或 8Ω）。

阻抗匹配的本质是让功率管在最佳负载下工作，以获得最大不失真输出功率与最低失真。2A3 的内阻较高，若负载阻抗过低，屏流摆幅受限、输出功率下降；若负载阻抗过高，则动态范围被压缩、失真增大。初级阻抗 $Zp Z_p$ Zp 与次级阻抗 $Zs Z_s$ Zs 的关系满足 $Zp=Zs×(Np/Ns)2 Z_p = Z_s \times (N_p / N_s)^2$ Zp=Zs×(Np/Ns)2，其中 $Np/Ns N_p / N_s$ Np/Ns 为初次级匝数比。因此，同一只变压器接 4Ω 音箱时，其初级阻抗约为接 8Ω 音箱时的一半，选购时务必按实际音箱阻抗核对初级阻抗是否落在 2.5kΩ-3.5kΩ 区间。

输出变压器接线与安装要点

初级接线：高压端（通常标 B+ 或 P1）接滤波电容正极的 B+ 供电路径；另一端（标 Plate 或 P2）接 2A3 屏极（第 3 脚）。若初级有中心抽头（推挽型才有，单端型一般无），单端应用时悬空不接。
次级接线：按音箱阻抗选择 4Ω 或 8Ω 抽头，接扬声器端子。次级引线同样避免与电源线平行，防止磁场耦合引入哼声。
气隙确认：单端变压器铁芯带有气隙，以防止直流磁化饱和。购买时务必确认是"单端型"而非"推挽型"，推挽型无气隙，直流磁化会导致铁芯饱和、低频失真。
安装方向：尽量让变压器长轴与电源变压器垂直放置，以减少磁干扰。若机箱空间受限无法垂直，可加装坡莫合金屏蔽罩。

阻抗匹配验证方法

初装阶段严格遵循厂家标称阻抗接线是最稳妥的方案。若想进一步确认匹配是否理想，可进行方波测试：在输入端注入 1kHz 方波，用示波器观察输出波形。若波形前沿出现明显振铃（过冲振荡），说明高频响应存在谐振，可能是漏感与分布电容所致；若方波顶部倾斜下垂，说明低频响应不足，可能是耦合电容容量偏小或变压器初级电感不足。对于新手，建议先按标称阻抗接线，待整机调试稳定后再逐步优化。

提示：耦合电容务必选用耐压 ≥400V 的正品电容，且正极朝信号源、负极接栅极。若接反或漏电，栅极会出现正电压，导致屏流激增、红屏烧管。输出变压器初级高压端与屏极引线尽量短且悬空架空，次级引线避免与电源线平行。

⑥ 通电前安全检查与万用表测试

在插入电子管之前，必须进行严格的"冷机"检查，这是保护昂贵元件的最后一道防线。任何一步未通过，都禁止贸然上电。下面按顺序逐项执行，并记录实测数据。

第一步：目视与结构检查（断电状态）

焊点检查：确认所有焊点光亮圆润，无虚焊、连锡、拉尖。重点检查高压整流桥、滤波电容、输出变压器初级、管座引脚等大电流/高压节点。
绝缘检查：检查高压线绝缘层无破损、无裸露铜丝，未触碰到金属底盘或相邻元件。所有高压节点（B+、屏极引线）应套绝缘套管并悬空架空。
走线检查：确认强弱电分离，输入信号线与电源线、灯丝线无平行贴近；灯丝双绞线全程未与其他信号线交叉平行。
紧固检查：确认所有螺丝、接线端子、管座固定牢靠，无松动；电源线、保险丝座接触良好。

第二步：万用表阻值测量（断电状态）

断开电源线，将万用表拨至电阻档，按以下顺序测量并记录：

测量项	测量位置	预期读数	判定标准
电源插头阻抗	插头 L/N 两端	几十至几百 Ω	应看到滤波电容充电导致的阻值缓慢上升，最终稳定在变压器初级直流电阻值。读数为 0 → 短路；无穷大 → 断路
B+ 对地绝缘	滤波电容正极对机箱地	无穷大	无短路。若读数很小，说明高压回路有对地短路，必须排查
灯丝绕组对地	灯丝绕组任一端对机箱地	无穷大	排除灯丝回路对地短路
栅极对地	栅极（第 4 脚）对机箱地	220kΩ-470kΩ	应等于栅漏电阻阻值，确认栅极回路已正确接地或接负压源
采样电阻	10Ω-50Ω 采样电阻两端	约等于标称值	确认采样电阻未虚焊、未开路
输出变压器初级	初级两端	约 200Ω（视型号）	确认初级线圈无断路，直流电阻与标称相符
输出变压器次级	次级 4Ω/8Ω 抽头	接近音箱阻抗	确认次级无断路

提示：测量 B+ 对地绝缘时，若滤波电容已放电完毕，读数应从无穷大缓慢下降（电容充电现象），最终稳定在无穷大。若读数稳定在某个有限值，说明存在漏电或短路路径，务必排查后再上电。

第三步：保险丝与电源确认（断电状态）

保险丝规格：确认初级回路已安装合适规格的延时保险丝（通常为 1A-2A，视变压器功率而定）。保险丝规格过小会在开机浪涌时熔断，过大则失去保护意义。
电源开关：确认电源开关处于断开位置，且接线正确（火线进开关，零线直连变压器）。
机箱接地：确认机箱已可靠接地（三孔插头的地线或独立接地端子），这是人身安全的基本保障。

第四步：空载上电测试（不插电子管）

完成上述冷机检查后，先不插电子管，接通电源，测量各关键点电压。这一步能验证电源部分是否正常工作，避免带管上电时因电源故障烧管。

测量点	预期值	说明
灯丝稳压输出	2.50V ± 0.05V	用万用表直流电压档测稳压板输出端
B+ 高压（滤波电容正极）	约 270V	用万用表直流电压档，注意表笔绝缘，单手操作
栅极负压源	-42V 至 -45V 可调	旋转负压电位器，确认输出可调且稳定
输出变压器初级对地	约 270V	确认 B+ 已送达输出变压器初级高压端

安全提示：测量高压时务必单手操作，另一只手远离机箱；表笔选用带绝缘护套的专用高压表笔。若发现任何电压异常（如 B+ 过高、灯丝电压超差、负压无法建立），立即断电排查，切勿带病上电。

第五步：断电插管与热机前复核

各项电压正常且稳定后，断电并等待滤波电容放电完毕（可用万用表确认 B+ 已降至安全电压），再插入 2A3 电子管。插管时注意管脚对准管座，均匀用力，避免歪斜损坏管脚。插好后再次目视确认管座接触良好，然后准备进入第⑦节的热机测试与屏流调整。

提示：整个通电前检查流程建议按表格逐项记录实测数据，与预期值对比。任何一项异常都应在排除后再进入下一步。安全永远是第一位的------宁可多花十分钟检查，也不要冒险上电烧毁昂贵的电子管和输出变压器。

⑦ 屏流测量与最佳工作点调整

插入管子并通电预热 3-5 分钟后，开始调整静态工作点。屏流是衡量 2A3 是否工作在最佳状态的核心指标，直接决定了线性度、失真与管子寿命。本节先讲清测量方法，再给出完整的调整流程与判定标准。

屏流测量方法对比

工程上测量屏流主要有三种方式，各有优劣，按推荐程度排序如下：

测量方法	实现方式	优点	缺点	推荐度
采样电阻法	屏极回路串联 10Ω-50Ω 精密电阻，测其压降推算	安全、可在线测量、不中断回路	需预先串入采样电阻	★★★★★
输出变压器初级压降法	测初级两端直流压降，除以初级直流电阻	无需额外元件	需预先测得初级直流电阻，精度略低	★★★★
串联电流表法	屏极回路串入电流表直接读数	最直观	需断开回路、操作不便且有触电风险	★★★

方法一：采样电阻法（推荐）

如果在屏极与输出变压器之间串联了一个 10Ω-50Ω 的小阻值精密电阻作为采样，直接用毫伏档测量该电阻两端电压，根据欧姆定律 $I=U/RI = U/R$ I=U/R 即可得出屏流。例如，测得 10Ω 电阻上压降为 600mV，则屏流为 60mA。

采样电阻的选型要点：阻值不宜过大（否则额外压降会拉低屏压），也不宜过小（否则压降读数太小、误差放大）。10Ω-50Ω 是兼顾精度与压降的常用区间，功率选 ≥2W 的精密金属膜电阻，温度系数低、阻值稳定。

方法二：输出变压器初级压降法（备用）

若无采样电阻，可测量输出变压器初级两端的直流压降，除以变压器初级直流电阻（需预先测得），也能估算屏流。例如，测得初级两端压降为 12V，初级直流电阻为 200Ω，则屏流 $I=12V/200Ω=60mAI = 12V / 200Ω = 60mA$ I=12V/200Ω=60mA。此方法精度受初级直流电阻测量误差影响，适合作为交叉验证手段。

屏流调整与最佳工作点判定

调整栅极负压电位器，观察屏流变化。对于 2A3，将屏流调整至 60mA-65mA 区间通常能获得较好的线性与寿命平衡。调整时遵循"小步慢调、每次等待稳定"的原则：

粗调定位：旋转负压电位器，使屏流进入 55mA-65mA 的粗调区间。
细调锁定：每次微调后等待 30 秒，待工作点稳定后再读数，逐步逼近目标值。
复核屏压 ：屏流达标后，再次复核屏压，确保 $Vp V_p$ Vp 仍在 250V 左右。若屏压跌落过多（低于 240V），说明 B+ 电压不足或变压器内阻过大，需重新评估电源设计。
锁定标记：调整完毕后，锁紧电位器，并在机箱内侧记录实测屏流、屏压与负压读数，作为日后维护基准。

屏流异常判定速查

现象	可能原因	处理建议
屏流始终偏低（<40mA）	负压过深、灯丝电压不足、采样电阻虚焊	先调浅负压；检查灯丝电压是否 ≥2.5V；核对采样电阻焊点
屏流偏高且无法调低（>80mA）	耦合电容漏电致栅极正压、负压源失效	立即断电，更换耦合电容、检修负压源
屏流读数跳动不稳	接触不良、灯丝纹波过大	检查采样电阻焊点与灯丝稳压输出纹波
屏压跌落明显（<240V）	B+ 供电不足、变压器初级直流电阻过大	重新评估滤波电容容量与变压器规格

提示：屏流调整务必在电子管充分预热（3-5 分钟）后进行，冷态读数无参考意义。每次调整负压后都要等待工作点稳定再读数，避免误判。若屏流异常偏高，务必先断电排查，切勿带病长时间通电，以免红屏烧管。

调试实战案例：从冷机检查到工作点微调

下面以屏压 250V、目标屏流 60mA 为例，完整走一遍从冷机检查到工作点微调的调试流程。假设本机采用 10Ω 精密采样电阻（串联在屏极与输出变压器初级之间）、可调负压源（-42V 至 -45V）供电，输出变压器初级直流电阻为 200Ω。

第一步：冷机检查（断电状态）

接通电源前，先用万用表完成以下检查，全部通过才可上电：

检查项	测量位置	预期读数	实测记录	结论
电源插头阻抗	插头 L/N 两端	几十至几百 Ω（随滤波电容充电缓慢上升）	约 85Ω 后稳定	正常
B+ 对地绝缘	滤波电容正极对机箱地	无穷大（无短路）	无穷大	正常
灯丝绕组对地	灯丝绕组任一端对机箱地	无穷大	无穷大	正常
采样电阻阻值	10Ω 采样电阻两端	约 10Ω	10.1Ω	正常

第二步：空载上电（不插管子）

插入电子管之前，先接通电源测量各关键点电压，确认电源部分工作正常：

测量点	预期值	实测值	结论
灯丝稳压输出	2.50V ± 0.05V	2.51V	正常
B+ 高压（滤波电容正极）	约 270V	271V	正常
栅极负压源	-42V 至 -45V 可调	-43.5V	正常

各项电压稳定后，断电，插入 2A3 电子管，准备热机测试。

第三步：通电预热与屏流测量

重新上电，预热 3-5 分钟，待灯丝充分点亮、屏流趋于稳定后，用毫伏档测量 10Ω 采样电阻两端电压，按 $I=U/RI = U/R$ I=U/R 推算屏流：

时间点	采样电阻压降	推算屏流	屏压（输出变压器初级对地）	备注
预热 1 分钟	480mV	48mA	261V	屏流偏低，负压过深
预热 3 分钟	540mV	54mA	259V	屏流缓慢上升中
预热 5 分钟	560mV	56mA	258V	趋于稳定，仍低于目标

第四步：工作点微调

目标屏流 60mA，当前 56mA，需适当调浅负压（减小栅极负压绝对值）。缓慢逆时针旋转负压电位器，每次调整后等待 30 秒让工作点稳定，再记录数据：

调整次数	负压读数	采样电阻压降	推算屏流	屏压	结论
初始	-43.5V	560mV	56mA	258V	偏低
第 1 次	-42.8V	580mV	58mA	257V	接近目标
第 2 次	-42.2V	600mV	60mA	256V	达标
复核	-42.2V	601mV	60.1mA	256V	稳定

调整到位后，复核屏压为 256V，与设计值 250V 接近（差异来自输出变压器初级直流电阻压降 $0.06A×200Ω=12V0.06A \times 200Ω = 12V$ 0.06A×200Ω=12V，符合预期）。锁紧电位器，并在机箱内侧做好标记。

异常情况处理

屏流始终偏低（如 40mA 以下）：先确认负压是否过深，尝试调浅；若负压已调至 -42V 仍无改善，检查采样电阻是否虚焊、灯丝电压是否不足 2.5V。
屏流偏高且无法调低（如 80mA 以上）：立即断电，重点排查耦合电容是否漏电导致栅极出现正电压，或负压源是否失效。此时继续通电可能烧管，务必先断电检修。
屏压跌落明显（低于 240V）：说明 B+ 供电不足或输出变压器初级直流电阻过大，需重新评估电源滤波电容容量与变压器规格。
读数跳动不稳：多为接触不良或灯丝纹波过大，检查采样电阻焊点与灯丝稳压输出纹波。

调试完成后，建议将上述实测数据记录在机箱内侧或调试日志中，作为日后维护与更换电子管时的基准参考。

⑧ 交流声抑制与接地环路排查

直热式 2A3 最怕交流声。由于灯丝直接充当阴极，任何叠加在灯丝上的纹波、任何因接地不当形成的地环路，都会直接调制到信号中，最终在音箱里表现为恼人的"嗡嗡"哼声。本节先讲清交流声的来源，再给出从源头到布线的完整排查流程。

交流声的三大来源

来源	机理	典型表现
灯丝纹波	直热式灯丝即阴极，灯丝上的交流纹波直接调制到信号中	50Hz 或 100Hz 低频哼声，音量旋钮对哼声影响不大
接地环路	多点接地形成闭合回路，地线中流过杂散电流产生压降	哼声随音量旋钮变化，触碰机箱或信号线时哼声变化明显
电磁耦合	输入信号线平行贴近电源线、变压器，感应到交变磁场	哼声与变压器位置相关，转动输入线方向哼声变化

第一步：确认灯丝供电纯净度

灯丝供电是直热管低噪的第一道防线。请按以下顺序检查：

确认直流供电：用万用表交流电压档测量管座第 2/8 脚之间的交流分量。若测得明显交流电压（如几十毫伏以上），说明灯丝仍为交流供电或直流稳压纹波过大，必须改为直流稳压供电。
测量纹波：用示波器（或高精度万用表交流档）测量灯丝稳压输出端的残余纹波。理想情况下纹波应低于 10mV。若纹波偏大，检查输入滤波电容容量是否足够（建议 ≥4700μF），以及稳压芯片是否工作在正常压差区间。
灯丝中心点接地：若灯丝采用交流供电（不推荐），可尝试将灯丝中心抽头通过一只 100Ω 电阻接地，抬高灯丝中心点电位，抵消部分交流哼声。但最稳妥的方案仍是彻底改为直流稳压供电。

第二步：排查接地环路

接地环路是交流声最常见的元凶。请检查是否存在以下问题：

多点接地：信号地、灯丝地、高压地、负压源地是否在多个位置分别接地？正确做法是所有地线只在输入端附近的单一接地点（GND）汇合一次。
机箱多点搭接：是否有元件外壳、变压器屏蔽层、管座金属环等在不同位置与机箱相连，形成了额外的接地回路？
信号线与地线平行：输入信号线是否与地线、电源线平行走线？平行走线会通过分布电容耦合噪声。

单点接地拓扑示意

下面用 Mermaid 示意正确的单点接地拓扑，所有地线最终汇聚到输入插座附近的单一接地点：

第三步：优化元件布局与走线

强弱电分离：电源变压器、高压整流桥、滤波电容集中在机箱一侧（强电区），远离输入接口与信号走线（弱电区）。
输入线垂直交叉：输入信号线应与高压线、电源线保持垂直交叉，尽可能拉大距离，避免平行贴近。
灯丝双绞线：灯丝供电线全程双绞，且不与其他信号线平行，抵消磁场干扰。
变压器方向：输出变压器长轴与电源变压器垂直放置，减少磁耦合。若空间受限，可加装坡莫合金屏蔽罩。

第四步：管座与接触检查

管座氧化：管座引脚氧化或接触不良会引入噪声。拔插几次电子管，或用触点清洁剂处理管座引脚。
管脚虚接：确认 2A3 管脚与管座接触良好，无松动。直热管灯丝电流较大，接触不良会产生火花噪声。

交流声排查速查表

现象	可能原因	处理建议
哼声不随音量变化	灯丝纹波过大或交流供电	改为直流稳压供电，检查纹波是否 <10mV
哼声随音量变化	接地环路或信号线耦合	检查单点接地，重新布线使信号线与电源线垂直交叉
触碰机箱哼声变化	机箱接地不良或多点接地	确认机箱可靠接地，检查是否存在重复接地线
哼声随变压器位置变化	电磁耦合	调整输出变压器方向，与电源变压器垂直放置
拔插管子后哼声消失	管座接触不良	清洁管座引脚，确认管脚接触良好

残余纹波的进一步抑制

若完成上述排查后仍有轻微哼声，可在灯丝直流输出端并联一个大容量电解电容（如 4700μF）和一个小容量 CBB 电容（0.1μF），进一步滤除高频和低频残余纹波。电解电容负责滤除低频纹波，CBB 电容负责滤除高频噪声，两者并联可覆盖更宽的频段。

提示：交流声排查要"从源头到末端"逐级推进，不要盲目加电容或改线。先用万用表确认灯丝纹波是否达标，再检查接地拓扑是否单点汇聚，最后优化布局与走线。多数交流声问题都出在接地环路或灯丝纹波上，这两项排查到位，哼声基本能消除。

⑨ 常见失真故障诊断与修复

当功放出现声音发破、动态受限、谐波失真或低频浑浊时，先别急着拆机。多数失真问题都能通过"先听现象、再测参数、后定位元件"的流程快速锁定。本节把 2A3 单端甲类功放最常见的失真类型整理成一张诊断地图，并给出从现象到修复的完整路径。

失真类型与典型现象速查

失真类型	典型现象	主要成因	排查优先级
削波失真	大音量下声音破裂、发硬	输入信号过强、前级增益过高、屏压不足	★★★★★
偏置漂移	工作点随时间漂移，音色逐渐变差	偏置电容漏电、电阻受热变质、负压源不稳	★★★★
输出变压器饱和	低频浑浊、无力、发闷	气隙不足、直流磁化、阻抗失配	★★★★
耦合电容漏电	屏流激增、严重失真甚至红屏	电容耐压不足、极性接反、老化漏电	★★★★★
高频自激	高频刺耳、啸叫、嘶嘶声	屏极/栅极引线过长、分布电容、退耦不足	★★★
灯丝纹波调制	哼声叠加在信号上，音质发毛	灯丝稳压纹波过大、直流供电不纯	★★★

第一步：听音定位------先判断失真发生在哪个频段

接通电源、预热 3-5 分钟后，用中等音量播放一段熟悉的音乐，按以下维度判断失真特征：

低频浑浊发闷：优先怀疑输出变压器饱和或耦合电容容量不足。低频无力、鼓点发软，多为变压器初级电感不足或气隙过小；低频发破、有"噗噗"声，多为直流磁化饱和。
中频发破、大音量破裂：优先怀疑削波失真。2A3 输出功率仅 3-4W，前级输出过大或输入信号过强，都会把功率管推入非线性区。
高频刺耳、有金属声：优先怀疑高频自激或灯丝纹波调制。屏极、栅极引线过长形成分布电容，或灯丝纹波过大，都会在高频段引入额外失真。
整体音色发毛、不干净：优先怀疑耦合电容漏电或偏置漂移。栅极出现正电压时，屏流激增，音色会明显发毛甚至伴随红屏。

第二步：万用表实测------用数据锁定故障元件

听音只能缩小范围，最终要靠实测数据定位。按以下顺序测量并记录：

测量项	测量位置	预期读数	异常判定
栅极对地电压	栅极（第 4 脚）对机箱地	负值（-42V 至 -45V）或零	出现正电压 → 耦合电容漏电，立即断电更换
屏流	采样电阻两端压降 ÷ 阻值	60mA-65mA	偏高且无法调低 → 负压源失效或耦合电容漏电
屏压	屏极（第 3 脚）对地	约 250V	明显偏低 → B+ 供电不足或变压器内阻过大
灯丝纹波	灯丝稳压输出端（交流档）	<10mV	纹波偏大 → 灯丝供电不纯，调制到信号中
负压源输出	负压电位器输出端	-42V 至 -45V 可调	无法调节或漂移 → 负压整流滤波或电位器故障

第三步：按故障类型逐项修复

削波失真的修复

削波失真的根源是信号摆幅超出了 2A3 的线性放大区。修复思路是"降输入、提余量"：

降低前级输出：检查前级增益是否过高。若前级输出超过 2A3 栅极可承受的摆幅（约 ±45V），应降低前级增益或减小输入信号电平。
检查屏压余量：若 B+ 偏低（低于 260V），功率管在信号峰值时容易提前进入饱和区。确认滤波电容容量足够、变压器规格匹配。
复核工作点：确认屏流稳定在 60mA-65mA，负压未漂移。工作点偏移会压缩线性区，加剧削波。

偏置漂移的修复

偏置漂移表现为工作点随时间缓慢变化，音色逐渐变差。修复重点是排查偏置回路的稳定性：

检查偏置电容：负压滤波电容（100μF/100V）漏电会导致负压缓慢漂移。用万用表测电容漏电流，或直接更换新品。
检查电阻热稳定性：栅漏电阻、分压电阻受热变质会改变负压分压比。优先选用金属膜电阻，温度系数低、阻值稳定。
重新校准屏流：漂移修复后，按第⑦节流程重新校准屏流至 60mA-65mA，并锁紧电位器、记录实测值。

输出变压器饱和的修复

低频浑浊发闷，多为输出变压器直流磁化或阻抗失配：

确认气隙：单端变压器铁芯必须带气隙。若误用推挽型（无气隙），直流磁化会导致铁芯饱和、低频失真，必须更换为单端型。
核对阻抗匹配：确认音箱阻抗与变压器次级抽头匹配。接 4Ω 音箱却用了 8Ω 抽头，初级阻抗会翻倍，偏离 2.5kΩ-3.5kΩ 最佳区间。
检查初级直流电阻：若初级直流电阻异常偏大（远超 200Ω），可能线圈局部短路或受潮，需更换变压器。

耦合电容漏电的修复

耦合电容漏电是最危险的失真源之一------栅极出现正电压会导致屏流激增、红屏烧管。处理优先级最高：

立即断电：一旦测得栅极对地出现正电压，立即断电，等待滤波电容放电完毕。
更换耦合电容：拆下耦合电容，用耐压 ≥400V 的正品电容替换。确认极性正确------正极朝信号源、负极接栅极。
复核栅极电压：更换后重新上电，确认栅极对地恢复为负值（-42V 至 -45V），屏流回落至正常区间。

高频自激的修复

高频自激表现为刺耳啸叫或嘶嘶声，多由分布电容和引线过长引起：

缩短引线：屏极、栅极引线尽量短且悬空架空，避免贴近底盘形成分布电容。
加强退耦：在 B+ 供电路径靠近屏极处并联一只 0.1μF CBB 电容，滤除高频成分。
检查栅极回路：栅漏电阻尽量靠近管座安装，减少栅极引线长度，防止高频自激。

灯丝纹波调制的修复

灯丝纹波过大会直接调制到信号中，使音质发毛。修复重点是提升灯丝供电纯净度：

加大滤波电容：在灯丝稳压输出端并联 4700μF 电解电容 + 0.1μF CBB 电容，滤除低频与高频纹波。
确认稳压芯片压差：若输入电压与输出电压差过小，稳压芯片无法正常工作，纹波会增大。确认输入侧电压比 2.5V 高 1V 以上。
检查灯丝中心点接地：确认灯丝中心点或虚拟中心点可靠接地，避免灯丝电位悬浮引入哼声。

失真诊断速查表

现象	优先排查	修复手段
大音量破裂、发硬	输入信号过强、前级增益过高	降低前级输出，复核屏压与工作点
低频浑浊、发闷	变压器气隙不足、阻抗失配	更换单端型变压器，核对音箱阻抗抽头
音色逐渐变差、漂移	偏置电容漏电、电阻变质	更换偏置电容与电阻，重新校准屏流
屏流激增、音色发毛	耦合电容漏电致栅极正压	立即断电，更换耦合电容
高频刺耳、啸叫	引线过长、分布电容、退耦不足	缩短引线，加装 0.1μF 退耦电容
哼声叠加、音质发毛	灯丝纹波过大	加大滤波电容，确认稳压压差与中心点接地

提示：失真诊断要"先断电、后动手"。任何涉及高压回路的测量都务必单手操作、表笔绝缘。若屏流异常偏高或栅极出现正电压，立即断电排查，切勿带病长时间通电，以免红屏烧管。修复完成后，建议重新走一遍第⑥节的通电前安全检查，再进入第⑩节的煲机流程。

⑩ 煲机流程与长期维护注意事项

新机装配完成并通过第⑨节的失真排查后，不要急于长时间大音量欣赏。电子管、电解电容和输出变压器都需要一个"煲机"磨合期，让各元件逐步进入稳定工作状态。本节先给出完整的煲机流程，再补充长期维护与电子管寿命管理的要点。

煲机流程：分阶段渐进磨合

煲机的核心原则是"循序渐进、控制温度、观察变化"。建议按以下三个阶段推进，每阶段都记录屏流与屏压读数，与第⑦节调试时的基准值对比：

阶段	时间安排	播放内容	音量	目标
第一阶段：静态煲机	首周，每天 1-2 小时	不接信号或播放舒缓纯音乐	中等偏低	让电解电容形成稳定介质层，电子管适应热胀冷缩应力
第二阶段：动态煲机	第 2-3 周，每天 2-3 小时	人声、弦乐等中频为主的音乐	中等	让输出变压器铁芯磁化趋于稳定，耦合电容充分极化
第三阶段：常态使用	第 4 周起	正常曲目	正常	进入稳定工作状态，音色趋于圆润

煲机期间的观察要点

屏流稳定性：每次开机预热 5 分钟后，用采样电阻法复核屏流。若屏流在 60mA-65mA 区间内稳定，说明工作点正常；若读数持续漂移，需回到第⑦节重新校准。
灯丝电压：煲机期间灯丝稳压输出应稳定在 2.50V ± 0.05V。若带载后电压跌落超过 0.1V，说明稳压芯片电流余量不足，需重新评估供电方案。
温度与散热：煲机时留意机箱温度。2A3 灯丝和屏极工作温度较高，确保通风孔未被遮挡，机箱表面温度以手可长时间触摸为限（约 50℃ 以下为宜）。
异常声音：若煲机过程中出现哼声、啸叫或音色发毛，立即按第⑧节交流声排查和第⑨节失真诊断流程处理，不要带病继续煲机。

长期维护：定期检查与清洁

长期使用中，灰尘、氧化和元件老化是主要威胁。建议按以下周期维护：

维护周期	维护项目	操作要点
每半年	清洁管座与电位器	断电后用无水酒精清洁管座引脚和电位器触点，防止氧化接触不良
每半年	检查焊点与接线	目视检查高压节点焊点是否光亮，绝缘套管有无破损，螺丝有无松动
每年	复核工作点	按第⑦节流程重新测量屏流、屏压与负压，与机箱内侧记录的基准值对比
每年	检查滤波电容	用万用表测滤波电容漏电流与容量，老化或漏液立即更换
视情况	更换电子管	当屏流无法调至正常值、噪音明显增大或音色干涩时，更换配对的新管

电子管寿命管理

2A3 是直热式三极管，灯丝即阴极，寿命受灯丝电压和屏流影响较大。以下几点能显著延长管子寿命：

灯丝电压严格校准：灯丝电压每高出 0.1V，都会加速阴极发射材料损耗。务必把灯丝稳压输出锁定在 2.50V ± 0.05V，切勿长期超压使用。
避免频繁开关机：冷热交替会加速灯丝与内部结构的热胀冷缩疲劳。建议每次开机至少使用 30 分钟以上，避免短时间内反复通断。
控制屏流上限：长期把屏流调在 70mA 以上会缩短管子寿命。日常使用建议维持在 60mA-65mA，既保证线性度又兼顾寿命。
配对管同步更换：左右声道使用同一批次、参数接近的配对管，更换时两只一起换，避免两声道增益和屏流不一致导致声像偏移。

维护记录与基准数据

建议在机箱内侧或调试日志中记录以下基准数据，作为日后维护与更换电子管时的对照依据：

灯丝稳压输出电压（2.50V ± 0.05V）
B+ 高压（约 270V）
栅极负压（-42V 至 -45V）
屏流（60mA-65mA）
屏压（约 250V）
输出变压器初级直流电阻（约 200Ω）

提示：煲机不是"越久越好"，而是"循序渐进、观察变化"。首周每天 1-2 小时、音量中等偏低即可，重点观察屏流与温度是否稳定。长期维护的核心是"定期复核工作点、保持灯丝电压精准、避免频繁开关机"。保存好调试数据，这台 2A3 功放定能长久地为你重现那份模拟时代的温暖感动。
