本篇摘要
本文深度解析Linux虚拟网络设备（Tun/Tap、Veth、Bridge）工作原理，实战演示网络命名空间隔离通信，并深入剖析VLAN、VXLAN、Macvlan、IPVLAN四大虚拟组网技术的核心机制与应用场景。
一.Docker 网络原理
虚拟网卡之tun/tap
- 本质是虚拟设备 ：
tun和tap是纯软件模拟的网络接口卡，并非物理硬件。它们像真实网卡一样可以配置IP、路由流量，但流量仅在主机内部流转。
如：
- A程序通过eth0访问外面；必须通过tun0借助b程序进行访问。
- 两者操作层级不同：
- tap ：操作二层 数据包，模拟的是以太网设备，处理以太网帧（Ethernet frames）。
- tun ：操作三层 数据包，模拟的是网络层设备，处理IP报文。
-
核心目的与工作模式 ：其核心目的是让用户态程序 （如VPN）能够接管并处理 网络流量。数据包从协议栈发出后，不是直接送往物理网卡，而是通过字符设备（如
/dev/net/tun）交给用户进程处理，处理完后再由该程序发回协议栈。 -

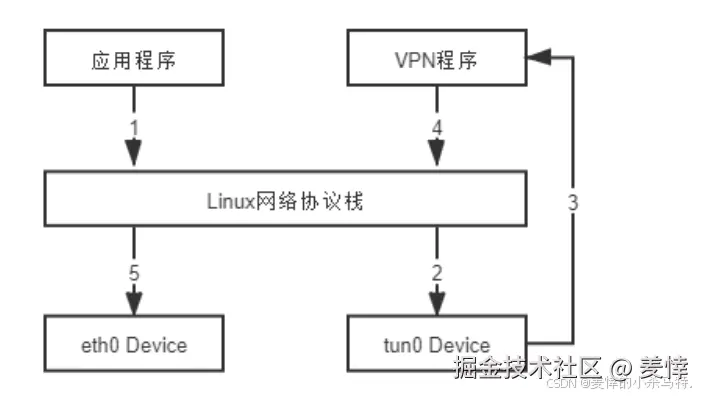

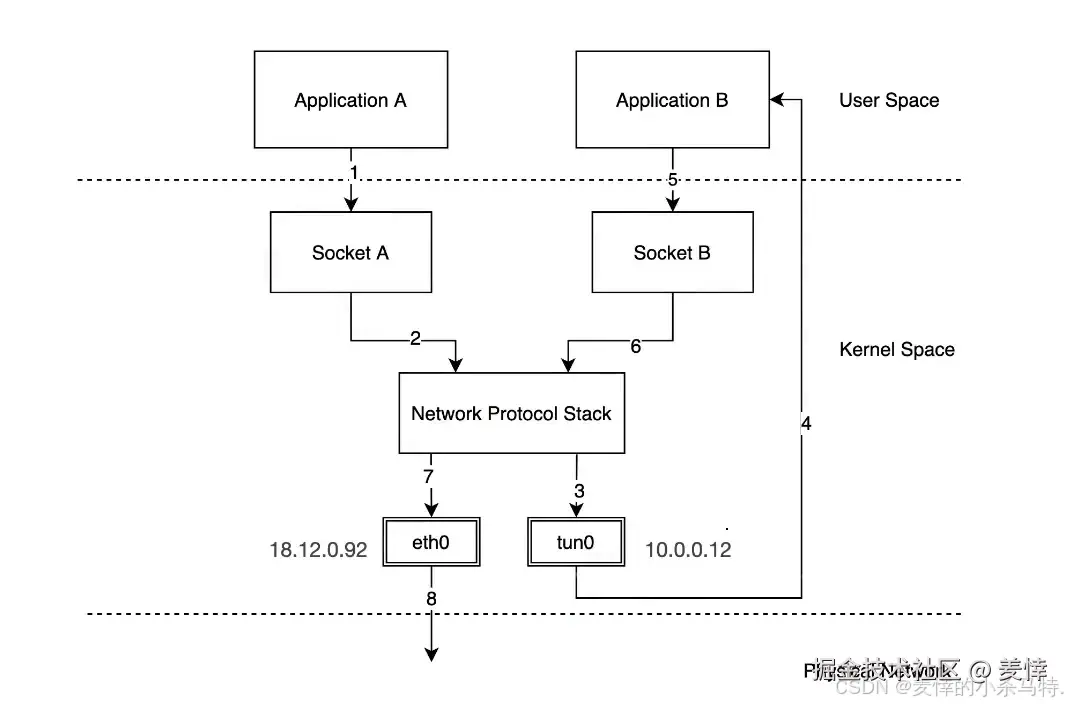

典型应用 ：主要用于VPN等场景。如下图所示，VPN程序通过tun设备接收原始数据包，进行加密、封装等操作后，再通过物理网卡（eth0）发送出去，从而实现隧道通信。
- 主要性能缺点 ：使用tun/tap设备，数据包需要两次经过 操作系统内核的网络协议栈 ，这会带来一定的
性能开销。正是为了改善这个性能问题，才引入了veth（虚拟以太网设备） pair等其他虚拟网络方案。
虚拟网卡之tun/tap基础指令
-
添加虚拟网卡 使用
ip tuntap add命令创建。- 创建 tap ：
ip tuntap add dev [名称] mode tap - 创建 tun ：
ip tuntap add dev [名称] mode tun
- 创建 tap ：
-
删除虚拟网卡 使用
ip tuntap del命令移除。- 删除 tap ：
ip tuntap del dev [名称] mode tap - 删除 tun ：
ip tuntap del dev [名称] mode tun
- 删除 tap ：
-
激活网卡 创建后的网卡默认处于"DOWN"状态，需使用
ip link set [名称] up命令之后才能进行网络通信。 -
配置IP地址 使用
ip addr add命令为已激活的虚拟网卡分配IP地址和子网掩码。- 例如：
ip addr add 10.5.0.1/24 dev tun0为tun0网卡配置IP10.5.0.1，子网掩码255.255.255.0。
- 例如：
-
查看命令帮助 若忘记完整命令语法，可通过
ip tuntap help快速查看关于tuntap子命令的使用说明和参数选项。
模拟实战了解虚拟网卡之tun/tap

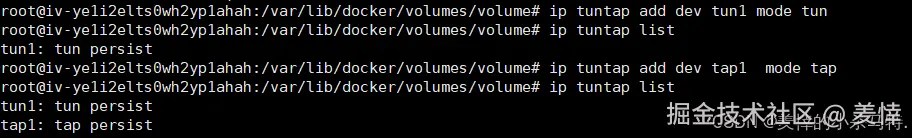

- 添加不同层的tap tun两个虚拟网卡。
- 查看本机网络设备无法发现；因为还需要主动激活（
ifconfig -a可以查看所有的包括未激活）。

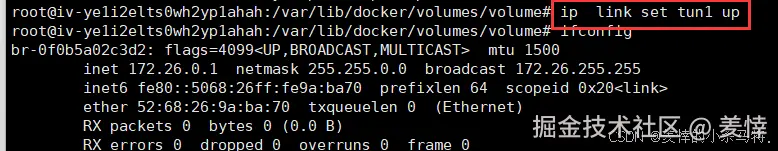

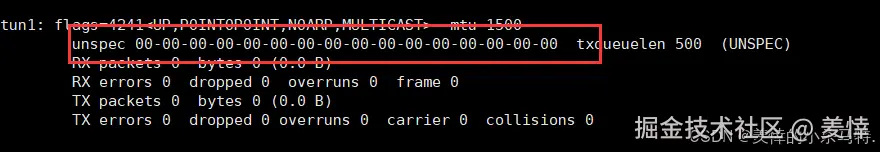

- 手动激活后发现对应ip 掩码等都是0；还需要分配。

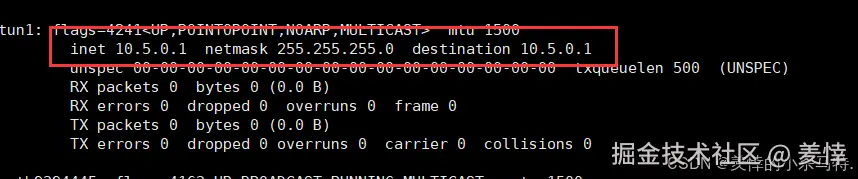

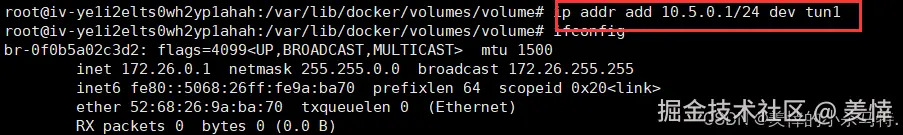

- 成功添加。

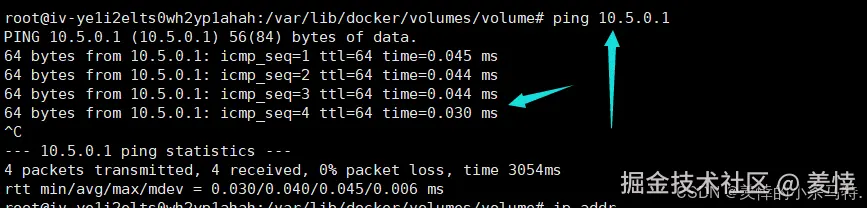

- 对应网卡有ip；蒙骗过ping命令了；故能ping通。

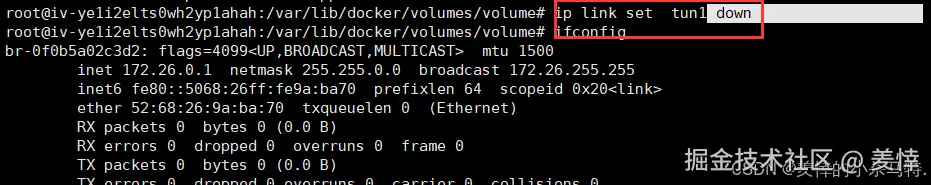

- 取消激活；对应ifconfig看不到了。
- 然后移除这个tun的虚拟网卡。
虚拟网卡之Veth
-

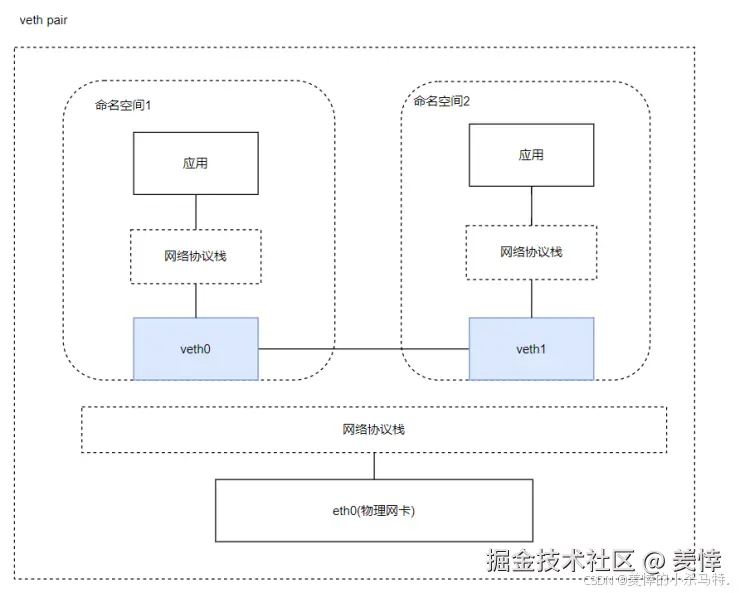

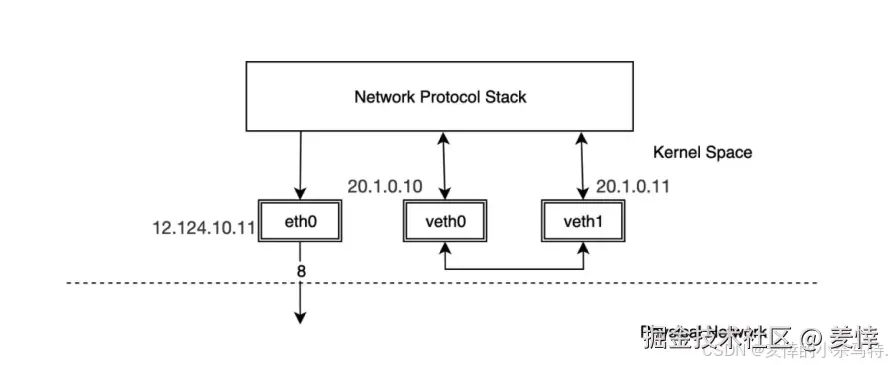

本质与形态 veth 不是一个单独的设备，而是成对出现的虚拟设备对（veth pair） 。它可以被形象地理解为一根虚拟的网线，两端各连接着一个虚拟网卡。
-
核心用途 主要用于连接两个隔离的网络命名空间（Network Namespace） ，实现它们之间的直接通信 。数据从一端输入，会从另一端原封不动地流出。
-
性能优势 与 tun/tap 设备相比，veth 通信不需要多次经过主机的网络协议栈 ，因此数据传输的性能更好、开销更低。
-
主要限制 veth 是点对点 的连接，只能连接两个 命名空间。如果需要连接三个或更多 的命名空间到一个网络中，不能只靠 veth，需要引入虚拟网桥（virtual switch） 来实现。
Veth实战之验证不同namespace之间正常通信
- 这里我们知道：veth是两根虚拟"网线"，总是一对一起创建（共生共死）；数据从一端进，立马从另一端出，像一根管道；专门用来连通隔离环境（如Docker容器、网络命名空间）；它是Docker容器网络的基础，让容器能与外界通信。
veth和网络命名空间常见指令
-
创建 veth pair
使用命令：
ip link add <veth名> type veth peer name <对端名>；这是一次性创建一对虚拟网卡的命令，一根"网线"两端同时生成。 -
删除 veth
使用命令：
ip link delete <veth名>删除指定名称的 veth 设备，其配对的对端设备也会被自动删除。 -
查看 veth
使用命令：
ip link show会列出所有的网络接口，其中包括已创建的 veth 设备，可以通过名称识别（通常名为vethXXX）。 -
创建网络命名空间 (netns)
使用命令：
ip netns add <命名空间名>创建一个全新的、隔离的网络环境（命名空间）（添加网卡去对应命名空间如：ip link set veth11 netns ns1）。 -
删除网络命名空间
使用命令：
ip netns del <命名空间名>删除指定的网络命名空间。 -
在命名空间中执行命令
使用命令：
ip netns exec <命名空间名> <命令>；这是关键命令，用于在指定的隔离网络环境内执行任何命令（如bash、ip addr等），从而配置或查看该环境内的网络状态。 -
查看所有命名空间
使用命令：
ip netns list列出当前系统上所有已创建的网络命名空间。
实战测试：

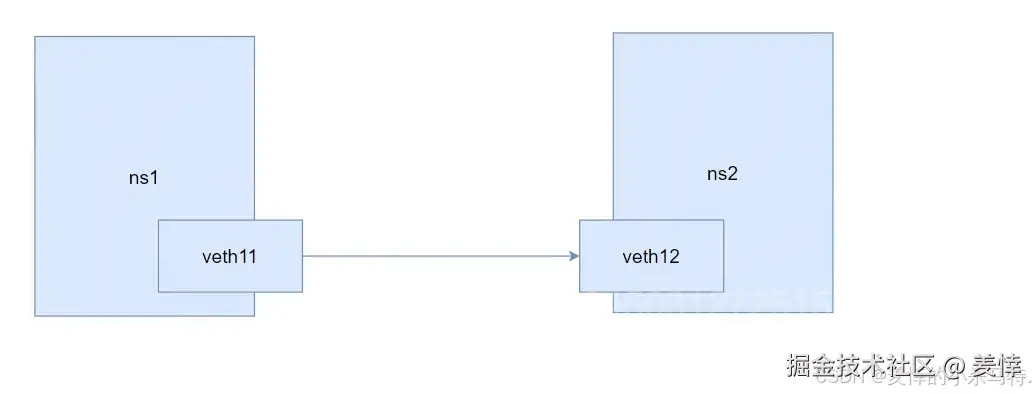

- 将这两个不同网络命名空间下的虚拟网卡试下ping通。
- 首先构建两个veth类型的虚拟网卡对。
- 发现出现了两个对应网络接口。
- 创建两个网络隔离命名空间；分别把veth1和veth2加进去。

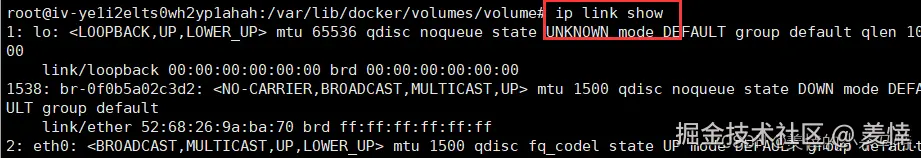

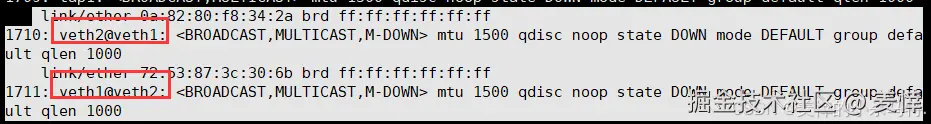

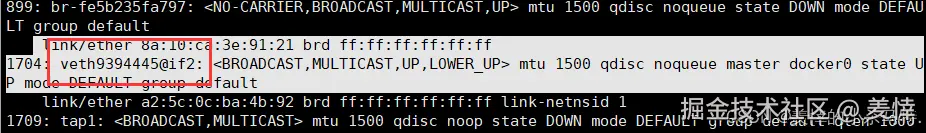

- ip link show 可以看到对应的联通的虚拟网卡veth对。

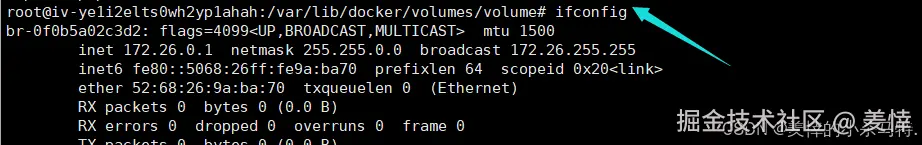

- 可以ifconfig看到对应的这对网卡正常。
- 给对应命名空间的网卡分配ip。

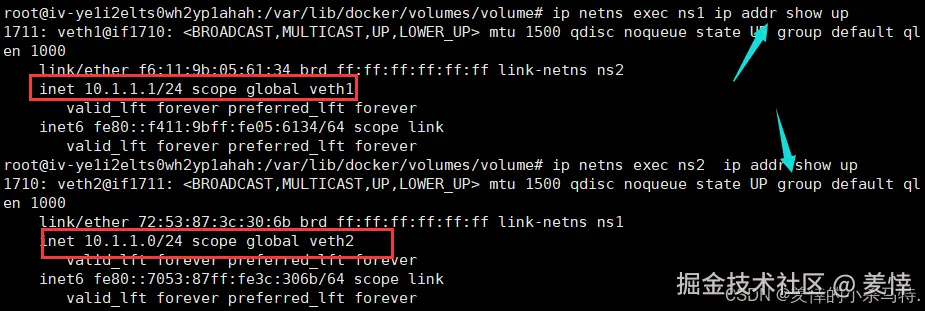

- 查看每个网络命名空间的虚拟网卡的ip地址；以及可以看到与这个虚拟网卡veth连接的另一端veth（也就是pair对的另一端）所在的的网络命名空间等。

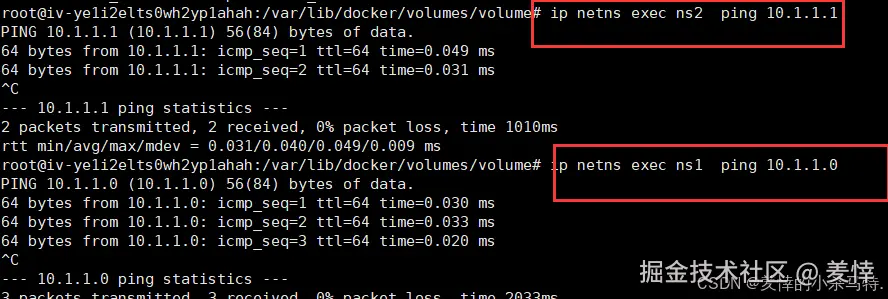

- 这里在对应的网络命名空间进行互相pingpair另一端的veth虚拟网卡ip；发现可以ping通；故跨命名空间完成通信。
- 删除对应的命名空间；然后再用
ip link delete删除对应虚拟网卡设备。

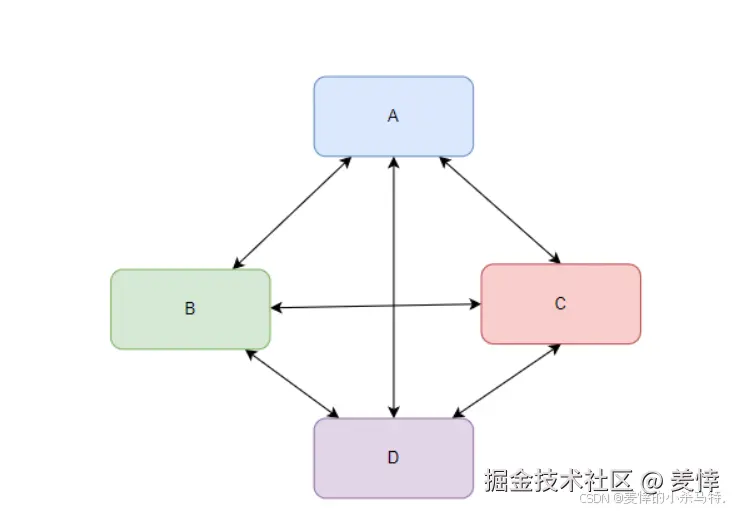

但是这样的网络拓扑存在一个弊端，随着网络设备的增多，网络连线的复杂度将成倍增长（保证每个设备之间都能通信）；如：
- 因此可以引用Linux Bridge（网桥）技术来解决。
虚拟交换机（linux bridge）
Linux Bridge 是一个虚拟交换机，主要工作在二层（数据链路层） ，功能类似于现实生活中的家用路由器或交换机，用于连接多个设备，让它们之间能够通信。
- 单纯用 veth pair 直连两个网络命名空间（netns），就像用一根网线直连两台电脑，只能点对点通信。无法实现一台设备与网络中众多其他设备通信的需求。Bridge 就是为了解决这个"多对多"互联的问题。
如何工作？
-
无论是物理网卡 （如 eth0）还是虚拟网卡 （如 veth、tap），都可以绑定（接入） 到 Linux Bridge 上。所有接入的设备就像都接入了同一个交换机，彼此之间可以方便地通信。
-
比如：它的角色就像家庭网络中的Wi-Fi路由器 。手机、电脑等设备只要连接到同一个路由器上，就能相互通信并上网。Linux Bridge 在容器网络中扮演的就是这个"中央交换机"的角色。
一句话：Linux Bridge 是一个虚拟交换机，把多个网络设备（物理的或虚拟的）连接在一起，组成一个局域网，解决了点对点直连无法实现的多设备通信问题。
虚拟网卡之多veth基于网桥的通信实战
重温下对应的linux bridge：
Linux Bridge就是个虚拟交换机 ；把多个虚拟网卡（或物理网卡）连在一起，让它们能互相通信，就像家用路由器连多台手机电脑一样；使用纯软件实现，能学MAC地址、能二层转发，还能配IP地址；不用它的话，虚拟设备只能一对一通信（像直连两根线）；用了它就能多对多联网（像插到同一个路由器上）。
常见网桥操作指令
-
安装工具
- CentOS 系统用：
yum install -y bridge-utils - Ubuntu 系统用：
apt-get install -y bridge-utils
- CentOS 系统用：
-
创建网桥
- 命令：
brctl addbr <网桥名> - 作用：新建一个虚拟交换机（网桥）。
- 命令：
-
添加网口
- 命令：
brctl addif <网桥名> <设备名> - 作用：把一块网卡（比如
eth0）插到这个虚拟交换机上。
- 命令：
-
查看网桥
- 命令：

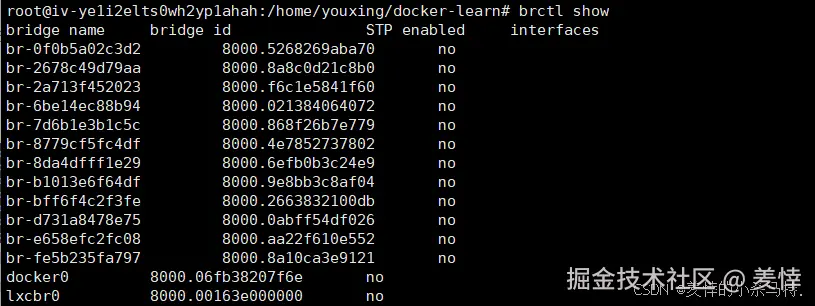

brctl show - 作用：显示所有网桥和插在它们上面的网口。
- 命令：
-
启动网桥
- 命令：
ip link set <网桥名> up - 作用：给虚拟交换机通电，开始工作。
- 命令：
-
删除网桥
- 先断电：
ip link set <网桥名> down - 再拆除：
brctl delbr <网桥名>(或者用ip link del <网桥名>)
- 先断电：
一句话： brctl 是Linux上管理虚拟交换机的命令行工具，用它来创建、查看、修改和删除网桥。

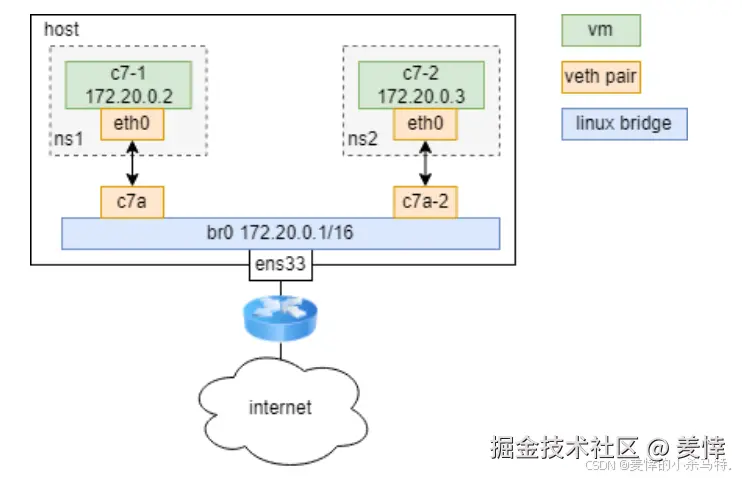

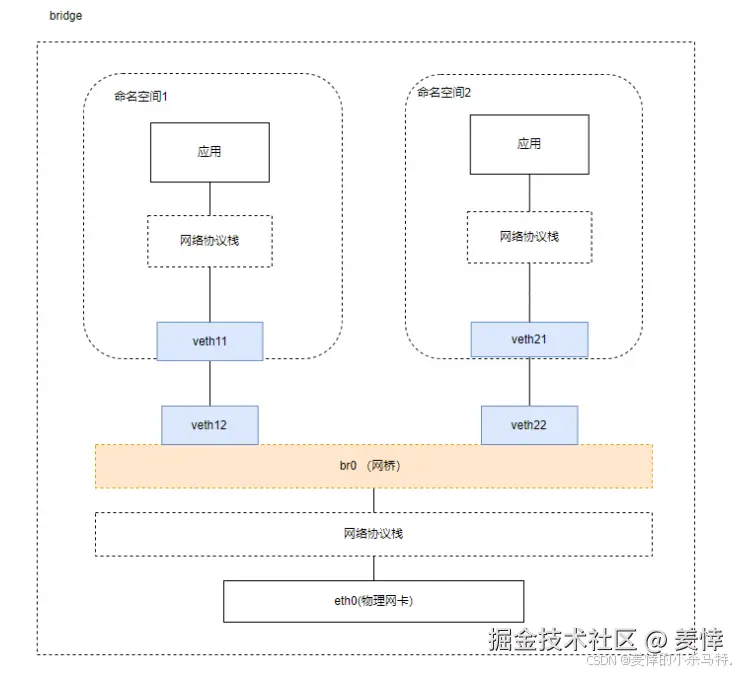

下面基于bridge完成namespace里面网卡通信：

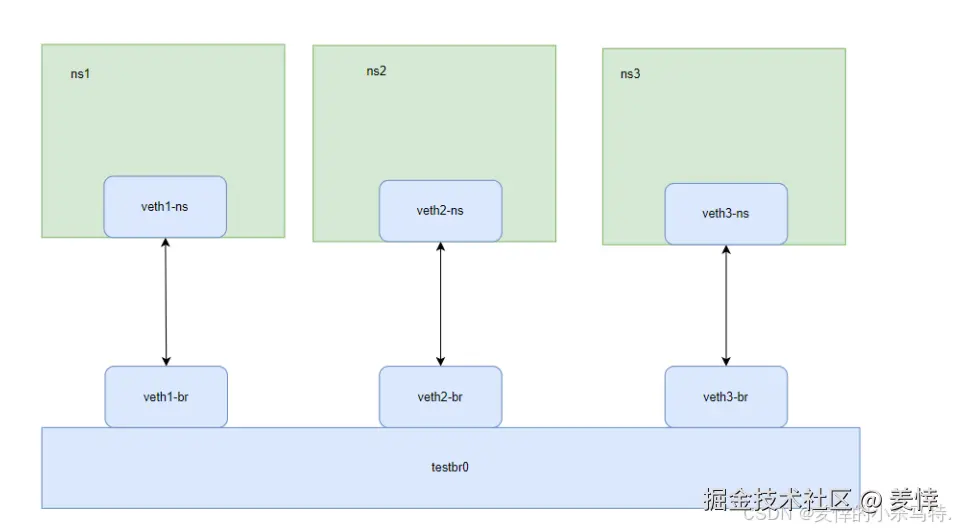

- 实现对应的veth相互间通信。
操作流程：

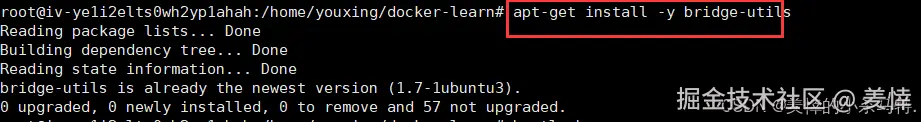

- 首先进行下载安转。

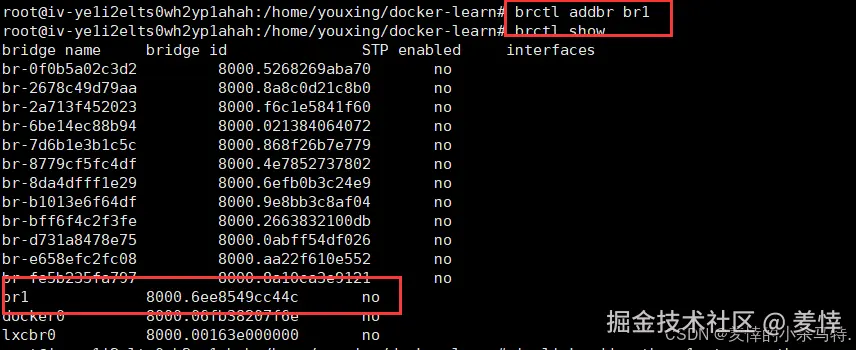

- linux bridge 创建成功。

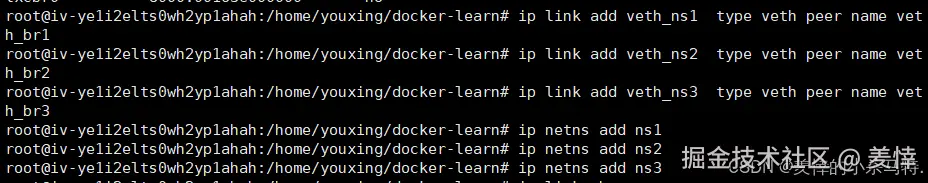

- 创建对应虚拟网卡veth pair对于网络命名空间。

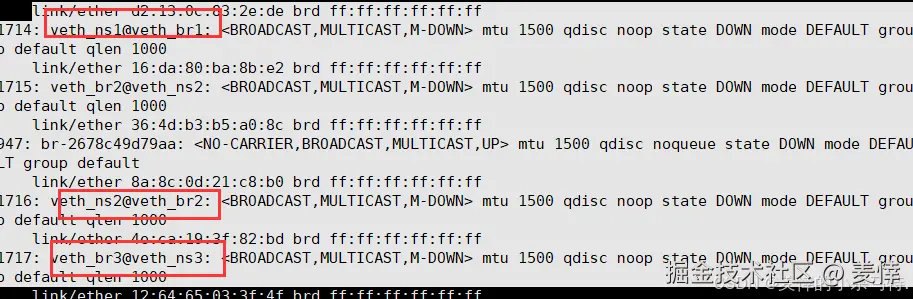

- 这里可以看到对应的虚拟网卡对创建成功。

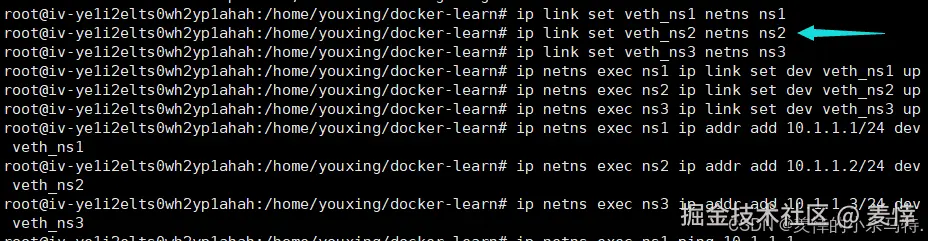

- 把对应网卡对的另一端接到网络命名空间内；进行激活+ip地址分配。

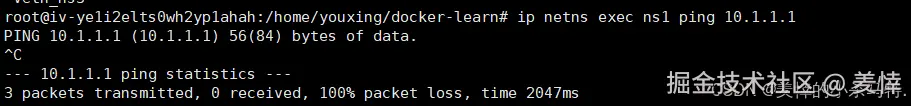

- 这里发现激活后自己ping自己，不能ping。
- 进行自己ping本地激活（否则就只能被外面ipping或者 ping出去外面ip）。

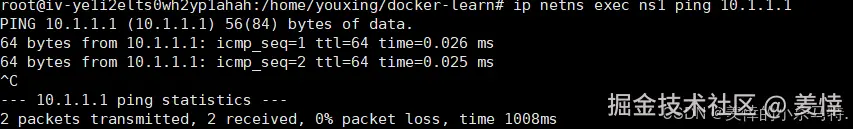

- 成功ping通。
- 虚拟网卡-网桥端接入bridge。
- bridge进行激活+IP地址分配。
- 这里对应网卡的网桥端共用网桥ip；故不需要分配ip；直接激活。

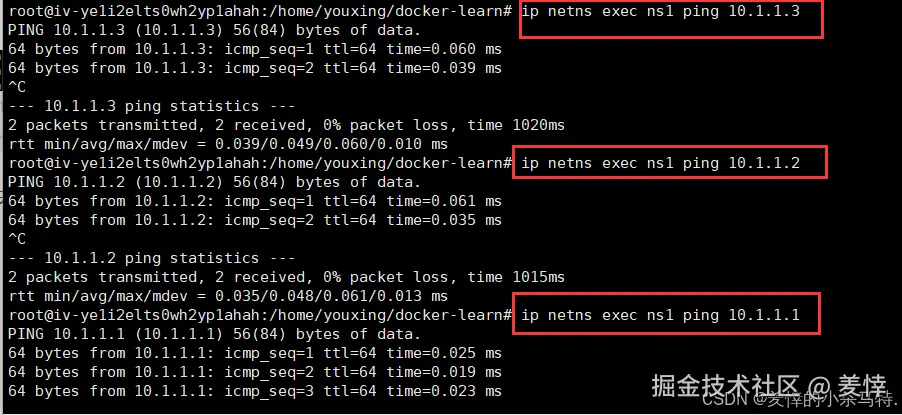

- 不同命名空间通过网桥成功ping通。

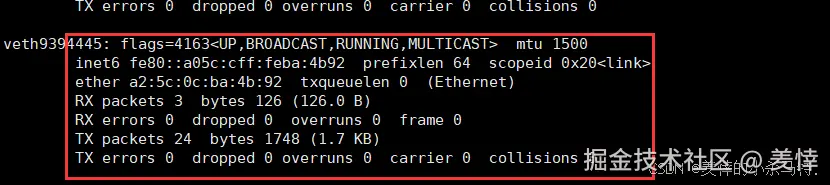

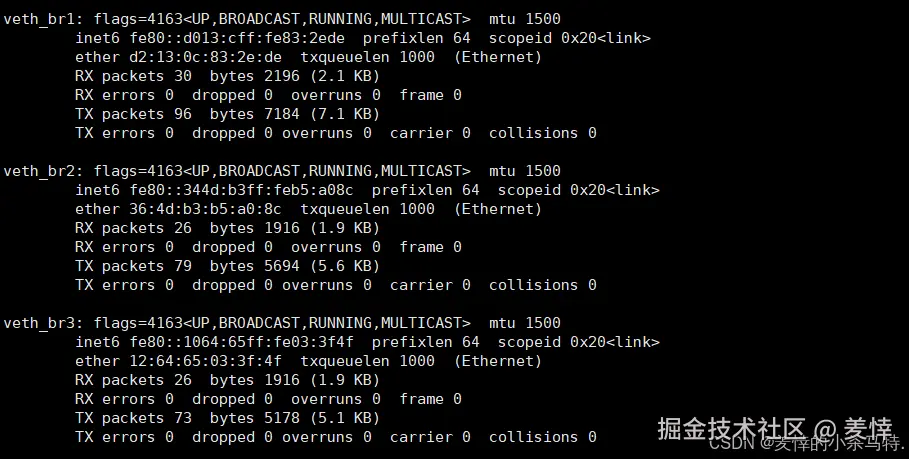

- 这里因为另一端在网络命名空间内；ifconfig宿主机看不到；只能看到外面也就是接入网桥的这端。

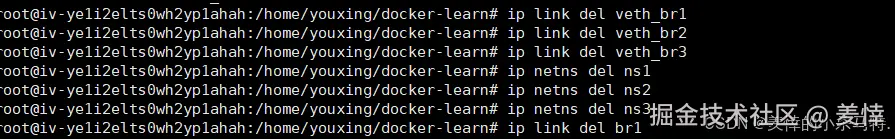

- 把对应的虚拟网卡的一端删除；自动一对就删除了；然后删除对应命名空间和网桥。
- 成功删除网桥。

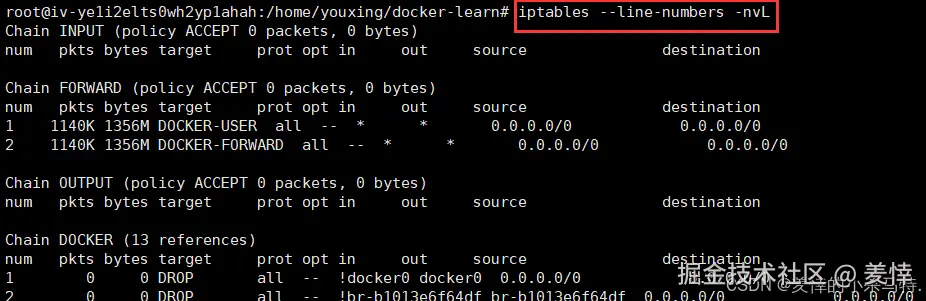

- iptables 规则清理！！！！！慎重操作，不要删除错 id，可能会导致各种网络问题，不影响系统使用也可以不操作（指令：
iptables -D FORWARD 13删除防火墙转发规则里的第13条；找到对应的网桥所在的行进行操作）。
总结下：
- 这里首先是从对应虚拟网卡发来的通信；首先会传到对应另一端也就是网桥处；然后网桥处识别到信息后推送与它连接的端；自然流到对应的ns那端；ip匹配就收到信息；然后进行答复（也是同理）。
网络原理组网
虚拟组网之VLAN与VXLAN
- 为什么需要SDN？
- 物理网络：结构固定，改动麻烦。
- 云上应用：需要频繁变动（扩缩容等）。
- 所以需要 ：一个能灵活变化的虚拟网络（SDN）。
- SDN是什么？
- 下层（Underlay）：真实的物理网络，保证连通。
- 上层（Overlay）：在物理网络上虚拟出的逻辑网络，灵活适配应用需求。

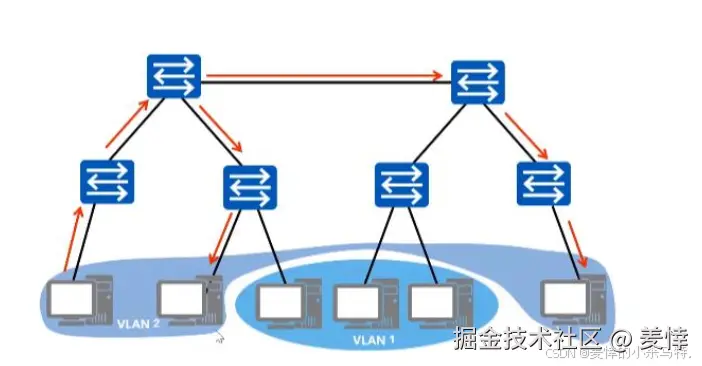

- VLAN是什么？
- 在一台物理交换机 上，逻辑划分出多个虚拟的小交换机（广播域）。
- 不同VLAN之间互相隔离，无法直接通信，更安全、更高效。
- vlan是全局的，所在的虚拟网络层划分出很多valn小组；只有每个组才能互相通信。
一句话：SDN（虚拟网络）解决灵活性问题，VLAN（虚拟局域网）解决隔离和安全问题（相对于vxlan是底层）。
VLAN 的好处：
- 省带宽：把大网络隔成小间，广播不乱跑（不用物理拓扑；而是软件层操作，限制广播域，有匹配规则）。
- 更安全：不同小间默认不能直接通话，需要"路由器"当翻译（手动划分有数据隔离保护）。
- 很灵活：组团队不看你在哪办公，只看网络配置。
VLAN 的不足：
- 数量有限：最多只能分4千多个小间，不够大型云平台用。
- 地址冲突：无法解决不同用户IP/MAC地址一样的问题。
- 压力太大：虚拟机太多，交换机记不住所有地址，影响效率。
一句话：VLAN 是个好用的"网络隔断"，但面对巨大的云数据中心，它有点不够用了。
==因此下面引入vxlan：==

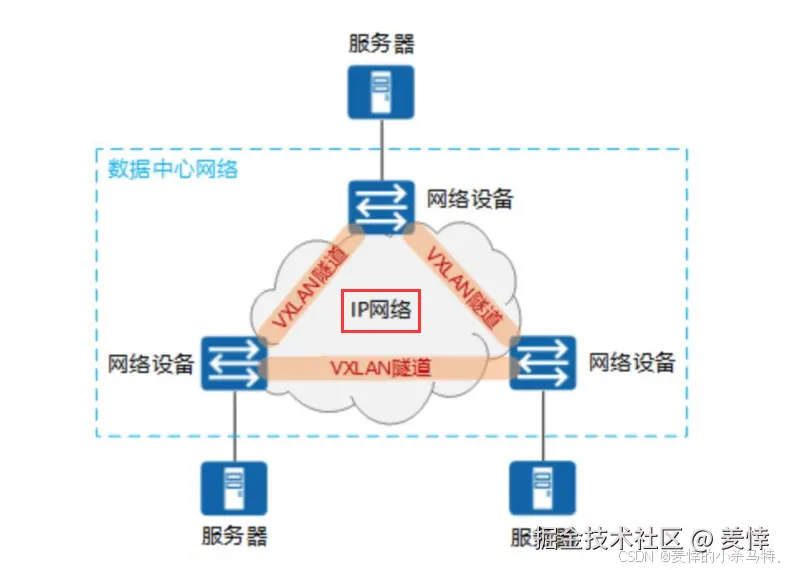

VXLAN = 超级虚拟局域网
- 解决啥问题？
- 传统VLAN最多只能分4096个，不够云平台用。
- VXLAN能分1600多万个，足够用。
- 怎么做到的？

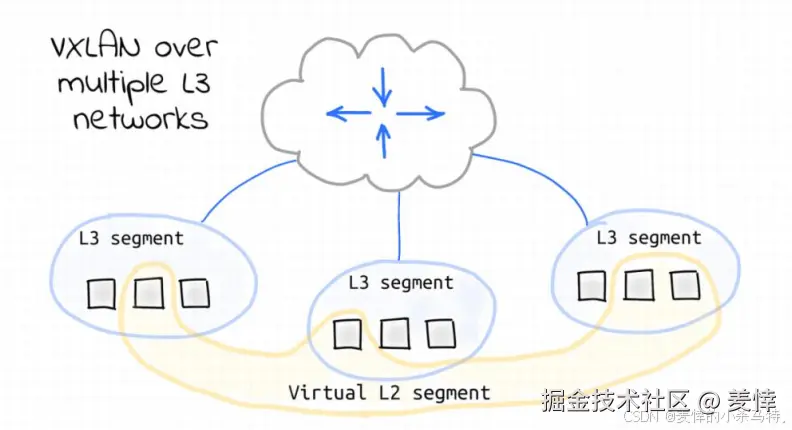

- 把二层 的网络数据包（Ethernet Frame），套个UDP 的壳，变成三层的数据包，在IP网络里传输。
- 就像给一封信（二层数据）套上一个新信封（UDP/IP包头），然后通过邮局（三层网络）寄出去，对方收到后再拆开信封。
- 有啥好处？
- 无视物理位置：只要网络能通，就能把不同地方的设备"拉"到同一个虚拟局域网里。
- 规模超大：轻松支持海量租户和虚拟机。
一句话：VXLAN就是用"套壳"的方法，在现有IP网络上构建出规模巨大的虚拟二层网络。（相当于vlan是上层）
虚拟组网之MACVLAN
-
是啥？

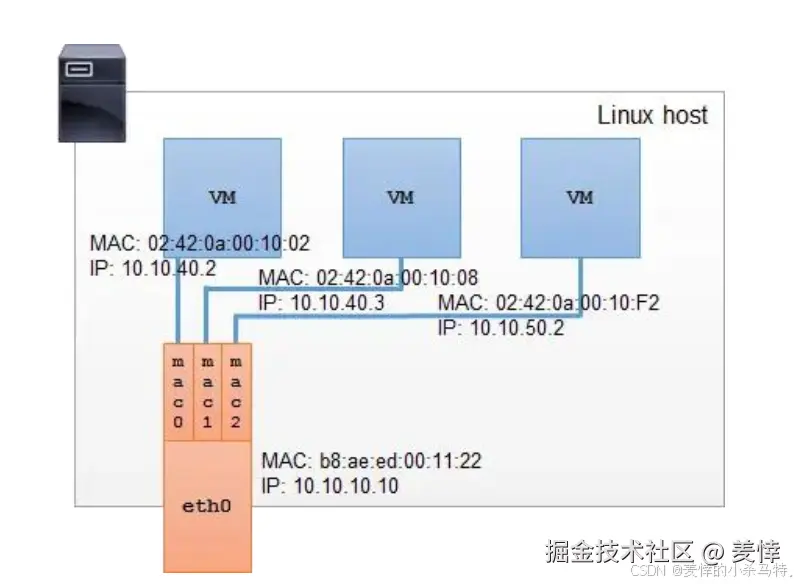

一项网络技术，能让一张物理网卡 虚拟出多个"虚拟网卡" ，每个都有自己独立的MAC地址（像一个人有多个身份证）。
-
干嘛用？
跳过虚拟交换机（Bridge），让容器或虚拟机直接"挂"在物理网卡上通信。

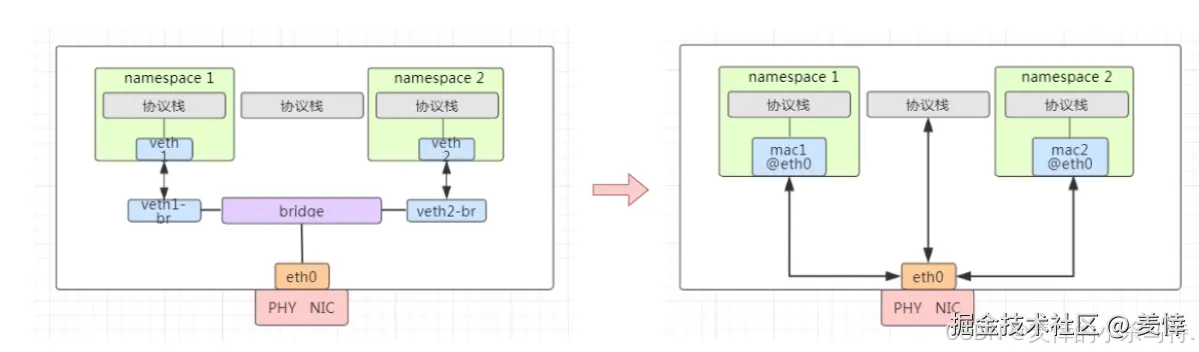

- 左边（传统） ：
容器 -> veth -> 虚拟交换机 -> 物理网卡→ 路径长，性能有损耗。 - 右边（MACVLAN） ：
容器 -> 虚拟网卡 -> 物理网卡→ 路径短，性能高。
-
有啥缺点？
很多物理网卡的硬件
不支持太多MAC地址。虚拟的网卡一多，性能反而会下降。所以这技术很好，但还没完全普及。
一句话：MACVLAN就是给物理网卡办多个"身份证"，让容器能直连它上网，速度更快。但"身份证"办太多可能会卡。
因为一块物理网卡需要支持多个ip；因此底层需要受限制；因此引出ipvlan。
虚拟组网之IPVALN
-
核心概念：

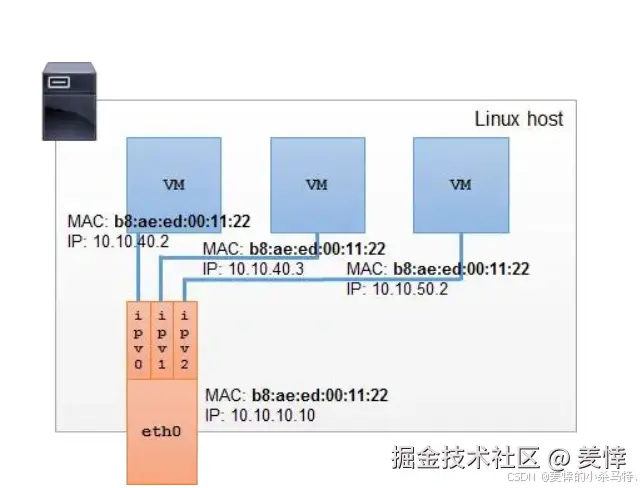

IPVLAN 是一种网络技术，允许一个物理网卡（父接口） 虚拟出多个子接口。
-
最大特点（与MACVLAN的区别）：
所有子接口不拥有独立的MAC地址 ，而是共享父接口的同一个MAC地址 。但每个子接口可以配置自己独立的IP地址。
-
生活比喻：
这就像 "一个身份证（MAC地址）对应了多个人（子接口/IP地址）"。
-
主要影响与限制：
- 共享MAC地址可能会影响依赖MAC地址的服务，如DHCP。需要配置独立的ClientID来获取IP。
- 由于很多网络设备不支持一个MAC地址对应多个IP(即DHCp协议不支持clientid配置)，因此这项技术未能像MACVLAN那样被大规模推广使用。
-
主要价值：
在特定场景下，它可以提供一种高效的网络虚拟化方案，避免了使用虚拟交换机（如Linux Bridge）带来的性能开销。
二.本篇小结
本篇详细介绍了Docker网络的核心原理，包括虚拟网卡tun/tap和veth pair的工作原理与操作指令，以及Linux Bridge虚拟交换机的组网实战。最后探讨了VLAN、VXLAN、MACVLAN和IPVLAN等虚拟组网技术的特点与应用场景，为理解容器网络奠定基础。
