分布式光纤线型感温火灾探测器将光纤同时作为传输介质和温度传感器，利用光时域反射（OTDR）技术及拉曼散射效应，实时解算沿光纤分布的温度场。与传统点式感温探测器相比，该系统具有监测距离长、无测量盲区、连续实时测温、抗电磁干扰等优势，已广泛应用于电力隧道、交通隧道、地铁、石化罐区、大坝等工程领域。
工程实践表明，系统建成后出现的多数异常并非主机故障，而主要来自光纤敷设、连接头状态和熔接质量。本文结合JTW-XCD-SF800产品的工程安装经验，围绕安装后的常见问题处置、感温光缆敷设、光缆熔接场景与方法三个核心议题展开，供设计、施工及运维人员参考。
一、常见问题排查与处置
分布式光纤测温系统投运后，如出现温度曲线异常、局部无数据、误报警等现象，多数具有明确成因和相应处置路径。下表汇总六类高频问题及排查要点。
1.1 常见问题快速排查表
| 现象 | 原因 | 处置方法 |
|---|---|---|
| 温度曲线异常 | 熔接点损耗、连接头污染或受损、光纤弯折 | 逐项排查（详见1.2温度曲线异常的分步排查） |
| 光纤末端无测量数据 | 尾端端面反射过大 | 扣除尾端约5m数据（详见1.3原理说明） |
| 末端5m加热不报警 | 尾端反射干扰 | 扣除尾端约5m数据（详见1.3原理说明） |
| 头部20m测温不准、插拔光纤时误报警 | 头部反射光较强，易致误报；光缆长度突变，头部20m盘绕于主机内 | 插拔前先停止测量 |
| 断纤瞬间误报警 | 断纤引起长度变化 | 系统自动定位断点，属正常现象 |
1.2 温度曲线异常的分步排查
温度曲线是判断系统健康状态最直接的依据。当曲线出现毛刺、突跳或整体漂移时，建议按以下顺序定位：
（1）定位异常位置：确认曲线异常点是否为光纤熔接点。熔接损耗偏大是曲线异常的首要诱因。
（2）检查光纤连接头：连接头一旦污染或受损，会直接劣化温度曲线。日常应保持保护帽扣合，插拔前用专用清洁工具处理端面。
（3）核查光纤弯折：查看异常段是否弯折，如有则取直处理；若取直后曲线仍异常，判定光纤已损坏，需更换光纤。
提示：光纤端面清洁度对测温精度的影响常被低估。建议将端面检查与清洁纳入定期巡检清单。
1.3 关于"首尾盲区"的原理说明
首尾两端的测量盲区并非系统缺陷，而是由端面反射的物理特性决定：
（1）尾端盲区约5m：光纤尾端端面反射较强，会干扰前端温度测量。系统因此主动扣除尾端约5m的温度数据，这也解释了"光纤末段5m加热不报警"的现象。
（2）头部受影响范围约20m：光纤头部反射光较强，会干扰头部20m范围内的测量值，可能造成误报。因此光缆布设时需扣除前段20m，并推荐将头部20m盘绕在主机内。
建议：在被保护区域长度规划中，应将首端20m与尾端5m盲区计入扣减，避免关键保护段落落入盲区。
1.4 电源类故障排查
若电源开关已启动但主机无响应，可按以下三项逐一核对：
（1）检查保险丝是否烧坏；
（2）确认电源输出端子接法是否正确；
（3）检查内部连接线有无松动脱落。
二、感温光纤敷设工艺
感温光纤的敷设质量直接决定探测灵敏度与长期稳定性。核心原则是：使感温探测光纤紧贴被保护电缆或物体外表面，确保可靠热接触。
2.1 敷设方式与固定要求
特殊设计的感温光纤可选用正弦波敷设或线型敷设两种方式，感温探测光纤应紧贴于所有被保护的动力电缆或控制电缆外护套之上。
（1）固定卡具：选用阻燃塑料卡具，避免使用金属卡具造成热桥或磨损光纤。
（2）正弦波敷设：通过增加单位长度内光纤与被测体的接触长度，提升温度响应灵敏度，适用于测温精度要求较高的场景。
（3）线型敷设：施工简便、光缆用量少，适用于长度较长、灵敏度要求相对宽松的段落。
2.2 不同场景的敷设要求
| 场景 | 敷设要求 | 特点 |
|---|---|---|
| 低压动力/控制电缆 | 光纤紧贴电缆外护套，正弦波或线型敷设，阻燃塑料卡具固定 | 安装灵活，适用面广 |
| 隧道内电缆/直埋电缆 | 电缆安装完毕后，将探测光缆通过固定件紧密敷设于电缆外表面，保证可靠接触 | 可后装、可替换，接点少；但距电缆芯较远，需复杂模型 |
高压输电场景：隧道电缆与直埋电缆采用"后安装"方式，即在电缆敷设完成后将光缆贴合固定。优点是安装简单、接点少、可后安装可替换；缺点是测温点距离电缆芯更远。
2.3 敷设过程的力学与几何约束
以下约束是保障光纤寿命与信号质量的硬性要求：
（1）拉力控制：安装过程中不超过100N，使用过程中不超过100N。
（2）禁止扭曲：敷设全程避免光缆扭曲。
（3）弯曲半径：弯折弧度半径须大于6cm（规格最小值为60mm）。
（4）末端处理：光纤末端须安装终端盒，防止末端漏光影响信号。
线缆"1.5倍"经验值：电缆桥架所需光纤长度一般约为桥架长度的1.5倍，用于覆盖余量段与绕行损耗。
2.4 光纤余量设置
光纤余量是DTS系统定位与防止敷设损伤的重要措施。设置场景与要点如下：
（1）每隔500m设一光纤余量段；
（2）测温光纤从一个回路跳转至另一回路处应设余量段；
（3）尾端设置余量段，实现终端显式定位，并进行防水处理；
（4）始端设置余量段，实现始端显式定位。
三、光纤熔接场景与方法
熔接是分布式测温系统中技术门槛较高、对信号影响较直接的环节。熔接损耗会直接反映在温度曲线上，因此必须严格遵循工艺规范。
3.1 需要熔接的三种典型场景
| 场景 | 说明 |
|---|---|
| 不同光纤盘之间接续 | 单盘光纤长度不足，需将多盘光纤接续为连续测量回路 |
| 光纤断点处 | 光纤因外力或施工受损断裂，需修复接续 |
| 光纤较大损耗点处 | 局部损耗超标，需切除后重新熔接以恢复传输质量 |
3.2 标准熔接作业步骤
（1）剥缆：剥开测温光缆长度约50cm；
（2）固定：将测温光纤剥开部分固定至接头盒内；
（3）清洗：清洗测温光纤端面与裸纤；
（4）穿管与分纤：穿热缩管；对于多纤光缆，完成分纤匹配；
（5）制端面：制作光纤端面（切割），并熔接；
（6）盘纤固定：对盘内光纤进行固定；
（7）密封固定：密封光纤接头盒，并牢靠固定于高位。

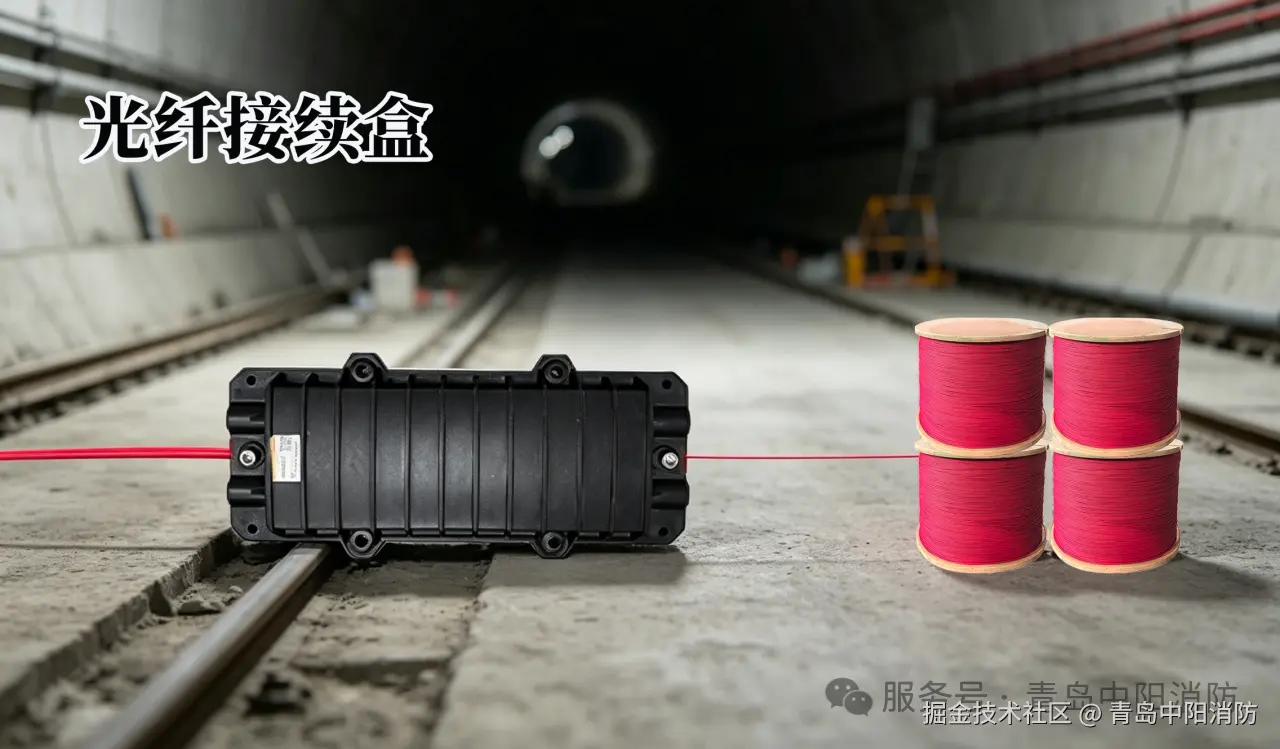

3.3 接头盒固定规范
接头盒的安装质量同样影响长期可靠性，具体要求如下：
（1）光纤接头盒应采用螺钉方式固定；
（2）测温光纤在接头盒进出口处应具有较大的弯曲半径；
（3）对于潮湿敷设环境，应对光纤接头盒进行密封处理；
（4）接头盒应固定于高位、工作人员不易接触之处。
工艺要点：熔接完成后，建议在系统温度曲线上复核熔接点位置，确认无异常突跳后再投入正式运行。
四、工程实施建议清单
结合上述内容，整理现场实施的关键控制点，作为施工与验收的检查依据：
| 环节 | 关键控制点 |
|---|---|
| 敷设前 | 核对光纤规格与盘长 |
| 敷设中 | 拉力≤100N、弯曲半径>6cm、禁止扭曲、阻燃塑料卡具固定 |
| 余量设置 | 每500m设余量、回路跳转设余量、首尾设余量并防水 |
| 熔接作业 | 剥缆50cm、分纤匹对、端面制作、接头盒高位密封固定 |
| 首尾盲区 | 头部20m盘绕主机内、尾端扣除约5m |
| 终止处理 | 末端安装终端盒防漏光 |
| 校准验收 | 区域交界点、起止点、重点区域长度定位校准 |
| 运维巡检 | 连接头端面清洁、保护帽扣合、插拔前先停测量 |
分布式感温光纤火灾探测系统的可靠性，七分靠工艺、三分靠设备。安装调试阶段对敷设工艺、熔接质量与盲区处理的把控，决定了系统全生命周期内的测温精度与报警可靠性。希望本指南能帮助工程技术人员快速定位问题、规范施工动作，使分布式光纤测温系统充分发挥"全线连续、无盲区、实时感知"的技术优势。
