最近调了世微AP9193的升压恒流Demo板，整理了参数要点、实测数据和设计避坑，做LED驱动、电源开发的可以参考。这颗是外置MOS的升压型恒流驱动，3.6V~100V宽输入，最高支持1MHz，主打中大功率LED升压场景。
一、芯片定位
AP9193是升压拓扑+外置功率MOS+固定关断时间控制的LED恒流驱动IC。
- 升压：输出电压高于输入，适配低压供电、多串LED场景
- 外置MOS：功率灵活选配，上限由外围器件决定，比内置MOS方案易做大功率
- 固定关断时间：关断时长固定，导通时间自动调流，升压拓扑下环路更稳，不易次谐波振荡
编辑
二、核心参数拆解
规格书参数很多，只讲设计决策真正用得到的。
1. 供电：系统输入与芯片供电分开
新手最容易踩的坑：
- 3.6V~100V是系统主回路输入电压，不是芯片供电
- 芯片VDD脚极限7V，推荐5V工作，内置2.5V欠压保护
- 高压输入场景必须单独给VDD供电，禁止直连Vin，否则烧片
2. 恒流核心：FB采样+CS限流
- FB脚 ：250mV基准，输出电流
ILED = 0.25V / RFB，换电阻即调流，精度±4%以内 - CS脚：250mV峰值限流，做输入过流保护；阻值别算太大，否则正常负载就限功率
3. 驱动与频率
- 固定关断时间架构，TOFF脚外接电容设定关断时长，默认620ns；频率随输入输出电压变化，属正常现象
- DRV驱动为5V电平，升降沿50ns；外置MOS必须选Vgs=5V下充分导通的型号，阈值太高会导致导通电阻大、发热严重
4. 基础配置
SOP8封装，内置欠压、过流、过温保护，工作温度-20℃~85℃，覆盖消费级与普通工业级。
三、实测验证
编辑
编辑

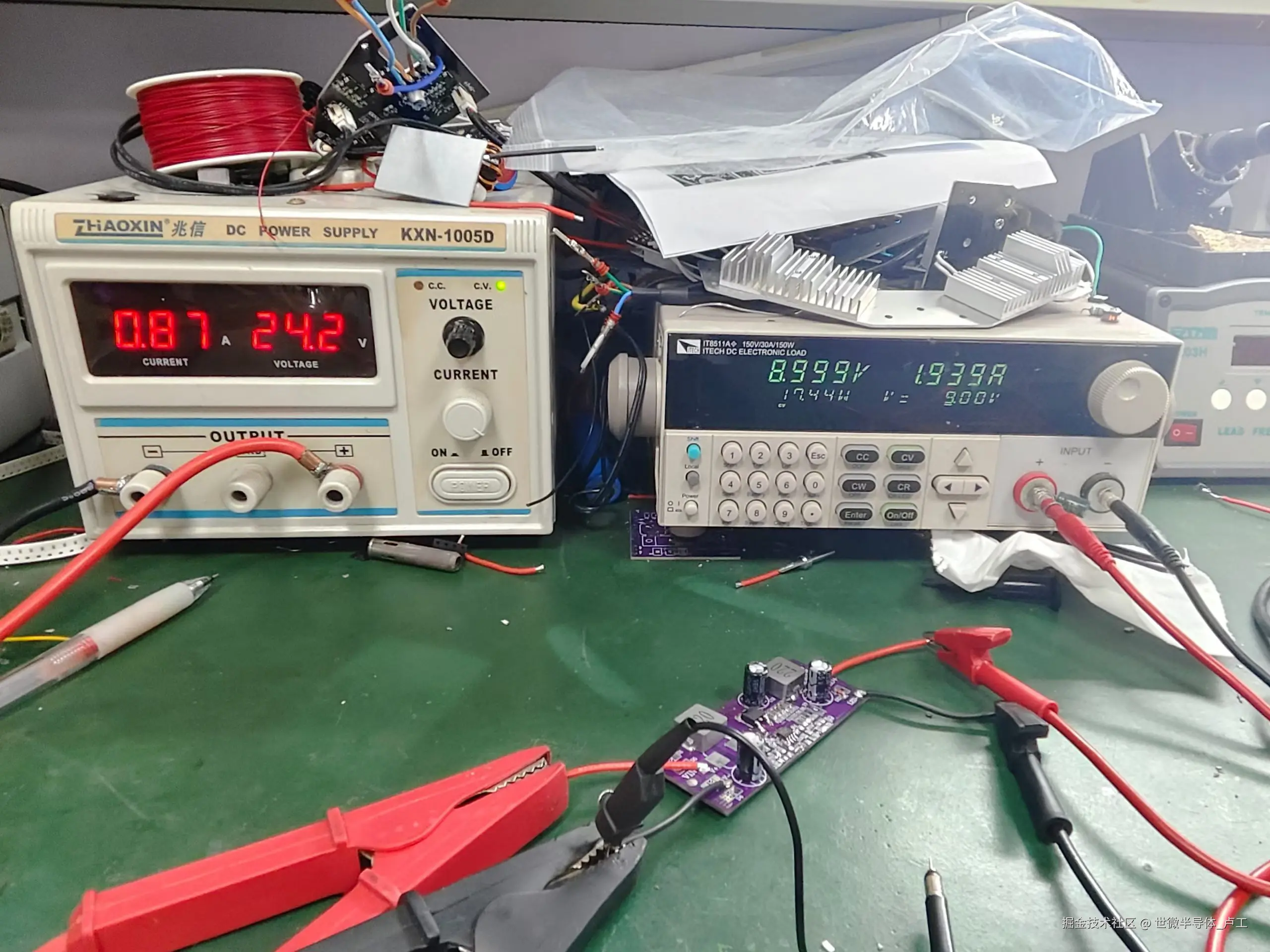

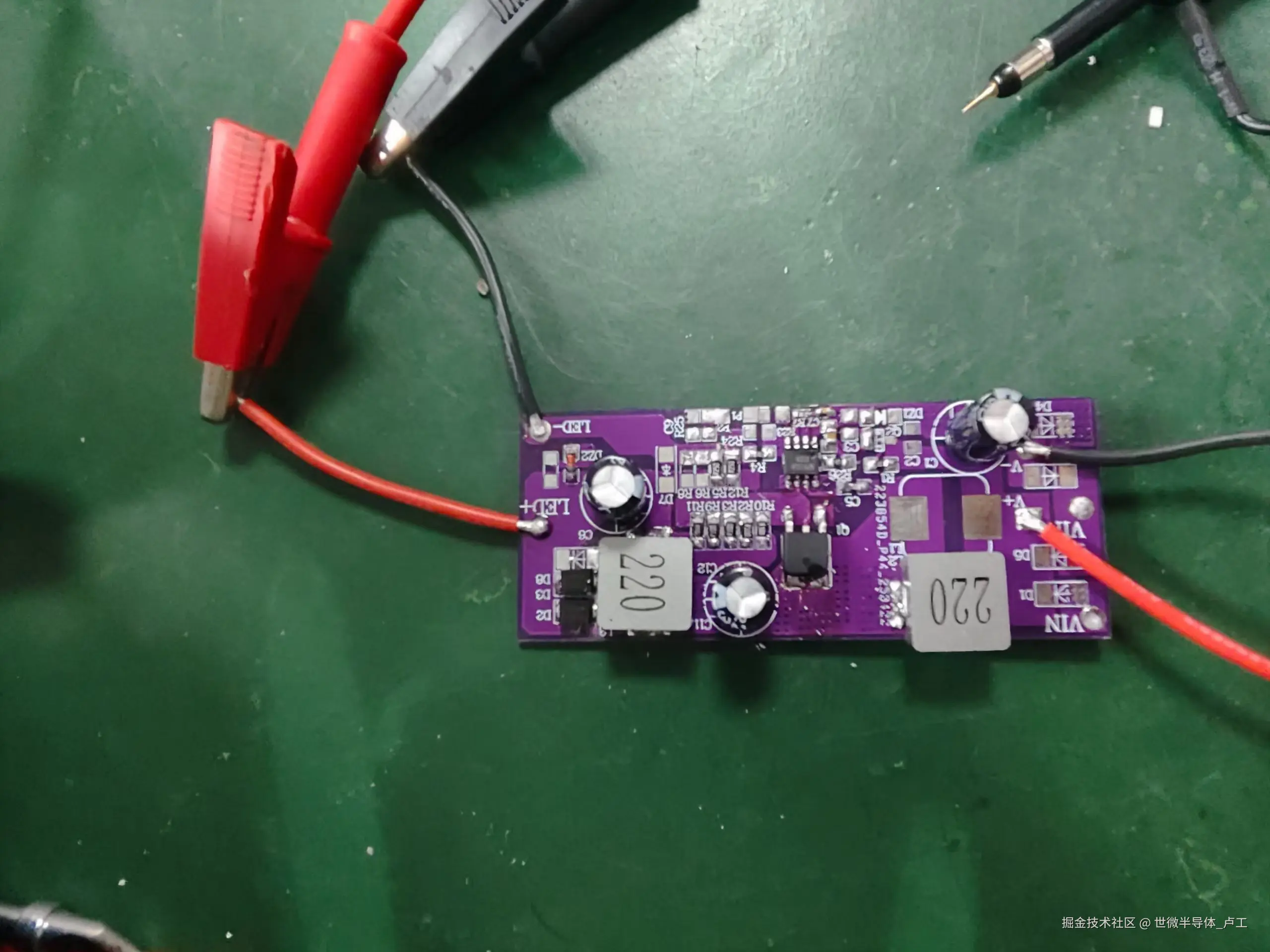

实验室常温环境，Demo板自然散热，数据给大家做参考。
1. 测试环境
兆信直流电源供电，艾德克斯电子负载拉载，优利德UTD2102CEX示波器测波形。
2. 驱动波形

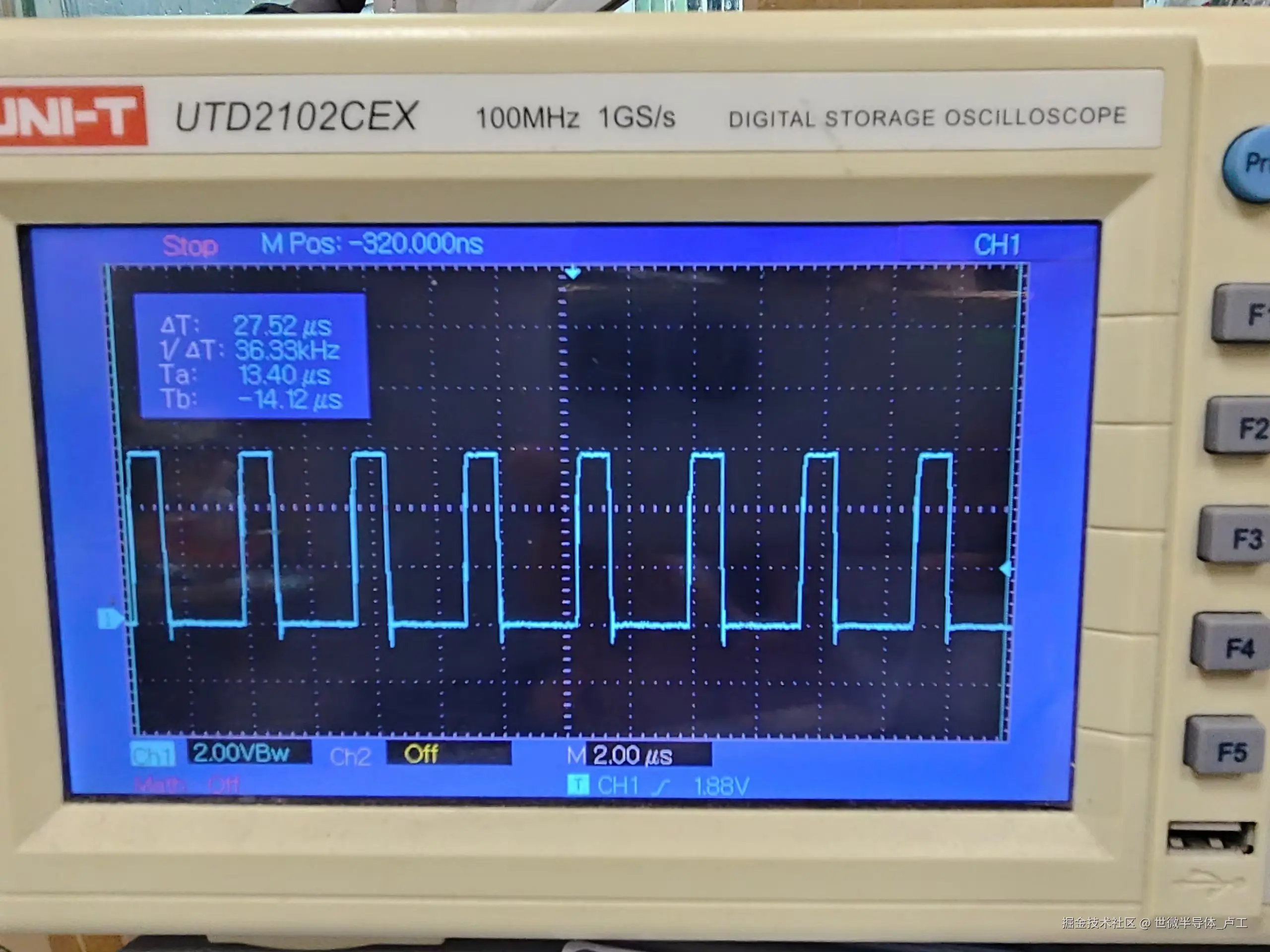

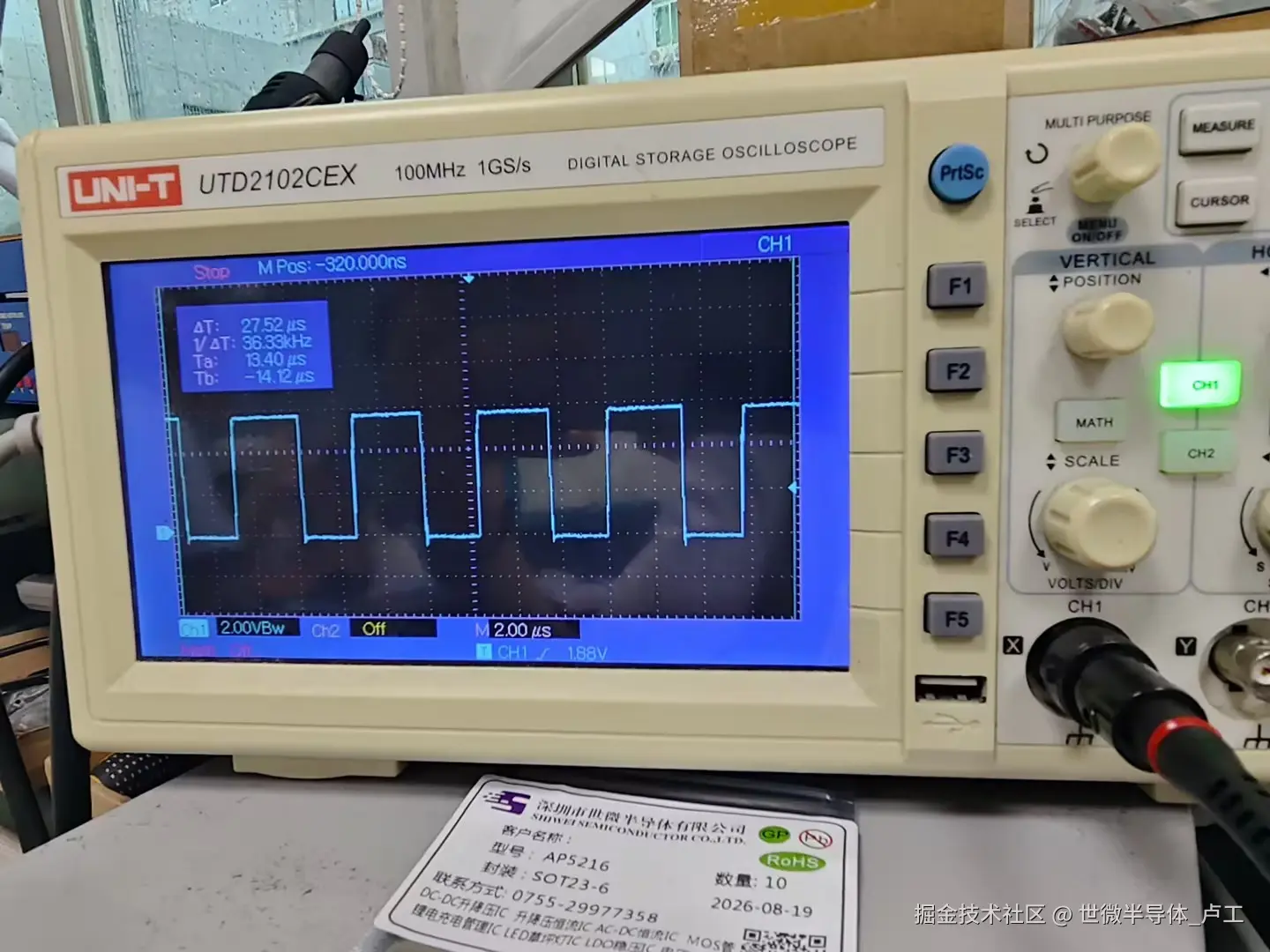

测得DRV引脚参数：
- 周期27.52μs，频率约36.33kHz
- 导通13.40μs，关断14.12μs
波形干净，无明显振铃，驱动与MOS匹配度良好。频率随工况变化是固定关断时间架构的正常特性。
3. 带载效率

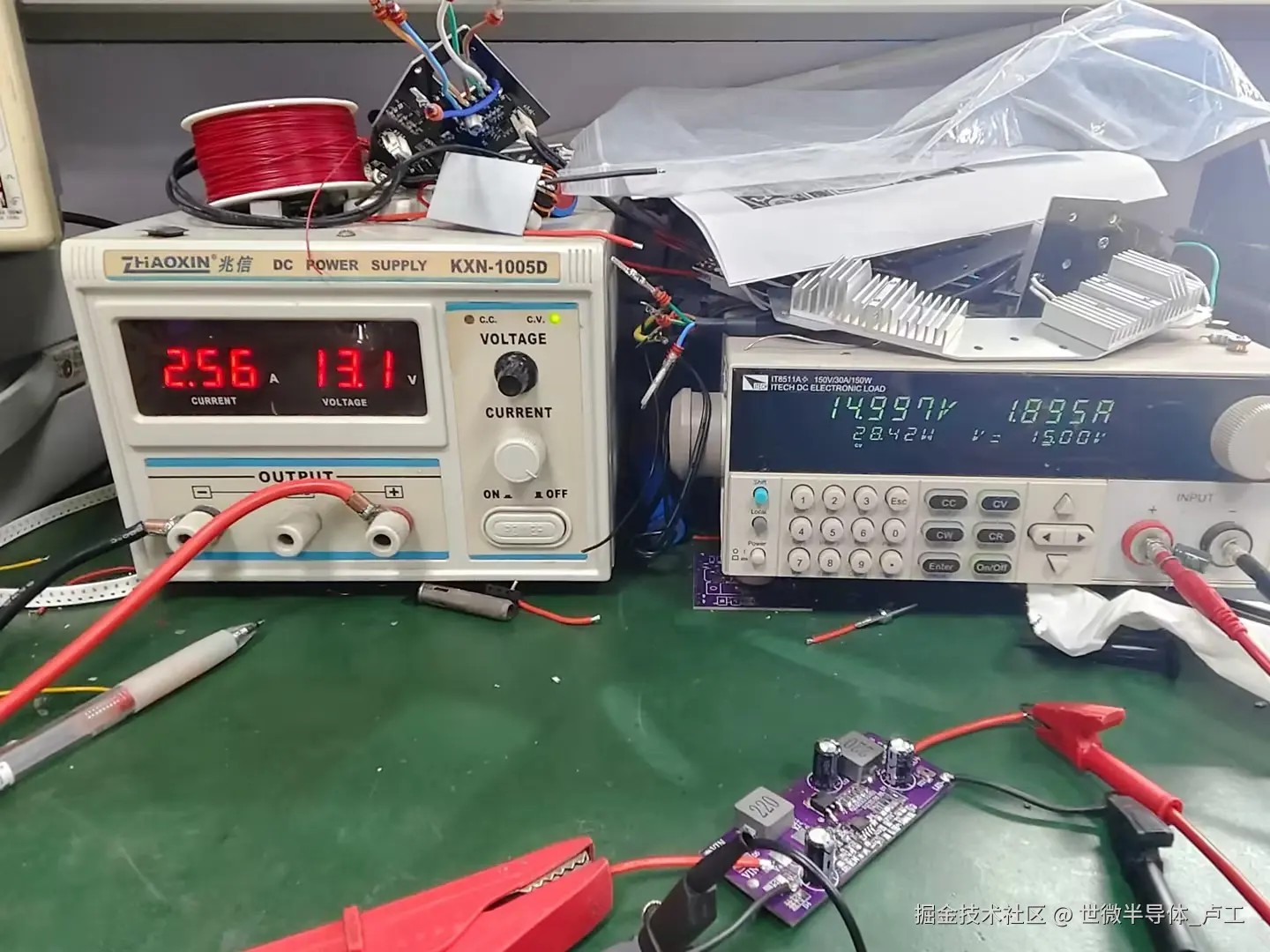

测试工况：输入13.1V/2.56A，输出14.997V/1.895A，效率约85%。 手册标称最高95%为最优工况值，实际项目随器件选型、工作点浮动属正常。常温连续工作，MOS与电感温升可控。
4. 恒流稳定性
输入电压在范围内调节，输出电流波动小，恒流精度符合手册标称，电池、太阳能等宽压输入场景，亮度无明显漂移。
编辑
编辑
四、适用场景
- 宽压大功率LED照明：工业照明、太阳能路灯、车载辅助灯
- 电池供电LED设备：锂电池灯串、应急灯、便携式照明，3.6V启动，待机220μA
- 显示背光：平板/工控屏背光，支持PWM调光无偏色，频率可调避音频啸叫
- 小功率恒流充电：小型电池组恒流充电
五、设计避坑
1. 外置MOS选型三条红线
- 耐压留1.5倍以上余量，防开关尖峰击穿
- 必须选5V驱动可充分导通的MOS，防导通电阻飙升
- 高频场景选低Qg型号，防开关损耗过大、驱动不足
2. EN脚禁直连高压
EN脚电压上限为VDD+0.3V，直连高压输入必烧；建议从VDD上拉或电阻分压。
3. CS电阻阻值留余量
阻值过大易导致正常工作就触发限流，输出功率做不上去。
4. 电感饱和电流留1.5倍以上
升压拓扑峰值电流大于输出电流，电感饱和会导致电流飙升，烧管烧电阻；优先选低ESR功率电感。
5. FB走线远离干扰源
FB为小信号采样脚，走线短粗，远离DRV、电感等开关节点，防干扰导致恒流抖动、亮度闪烁。
6. 不必硬拉1MHz频率
频率越高器件体积越小，但开关损耗、EMI难度同步上升，几百kHz性价比最高。
六、总结
AP9193是特点鲜明的升压恒流方案：宽压输入、外置MOS灵活度高、环路稳定，适合中大功率升压LED场景。
✅ 优先选用：宽压输入升压恒流、大功率需求、需灵活选配MOS、对恒流精度有要求 ❌ 不推荐：小功率极致省成本、降压型LED驱动场景
有选型或调试问题，欢迎评论区交流。
