卡尔曼滤波自学教程 10：无迹卡尔曼滤波（UKF）

系列导航 ：上一篇：扩展卡尔曼滤波（EKF） ｜ 下一篇：综合实战一：IMU 姿态估计

本篇目标：读完本篇，你将能够

• 用"香蕉形分布"的例子说明线性化在什么情况下失效；
• 写出 sigma 点和权重的公式，理解 α、β、κ、λ 各自的作用；
• 证明 sigma 点精确保持均值和协方差，并说明无迹变换对非线性函数精确到二阶；
• 推导并实现完整的 UKF，在雷达跟踪场景上与 EKF 做公平对比。

前置知识：第 02 篇（协方差与多元高斯）、第 06 篇（最优增益的推导）、第 09 篇（EKF 与雷达例子）。

上一篇的 EKF 用切线代替曲线：在估计点求雅可比，然后套用线性卡尔曼滤波。这种做法有两个代价：一是要手推雅可比，二是当不确定性范围内函数弯曲得厉害时，切线会严重失真。

无迹卡尔曼滤波（Unscented Kalman Filter，UKF）换了一个角度看问题。Julier 和 Uhlmann 在 1990 年代提出的核心观点大意是：近似一个概率分布，比近似一个任意的非线性函数更容易。 与其把函数线性化，不如从分布里挑出少量有代表性的点，让它们原封不动地穿过非线性函数，再根据这些点在另一侧的位置重新统计出均值和协方差。这个过程叫无迹变换 （Unscented Transform，UT），挑出来的点叫 sigma 点。

一、线性化在什么时候失效

1. 香蕉形分布

雷达测到的是距离 $rr$ r 和方位角 $\theta \backslash theta$ θ。把它换算成直角坐标是一个典型的非线性变换：
$$$$ x y =g(r, θ)= rcos⁡θ rsin⁡θ \begin{bmatrix} x \\ y \end{bmatrix} = g(r,\ \theta) = \begin{bmatrix} r\cos\theta \\ r\sin\theta \end{bmatrix} xy=g(r, θ)=rcosθrsinθ

设 $r\sim N(1,\; 0.022)r\; \backslash sim\; \backslash mathcal\{N\}(1,\backslash \; 0.02^2)$ r∼N(1, 0.022)， $\theta \sim N(\pi /2,\; 0.352)\backslash theta\; \backslash sim\; \backslash mathcal\{N\}(\backslash pi/2,\backslash \; 0.35^2)$ θ∼N(π/2, 0.352)，两者独立。也就是说，测距很准（2%），但测角很粗（标准差约 20°）。从这个分布里抽 20 万个样本，逐个换算到直角坐标，得到的点云呈弯弯的"香蕉形"（图 1 中的橙色点）：所有点到原点的距离都接近 1，沿着半径为 1 的圆弧散开。

2. 精确的均值

先算出真实均值，作为后面比较的基准。对 $\theta \sim N(\mu \theta ,\sigma \theta 2)\; \backslash theta\; \backslash sim\; \backslash mathcal\{N\}(\backslash mu\_\backslash theta,\; \backslash sigma\_\backslash theta^2)$ θ∼N(μθ,σθ2)，利用高斯分布的特征函数 $E$eiθ=e iμθ−σθ2/2 Ee\^{\\mathrm{i}\\theta} = e^{\mathrm{i}\mu_\theta - \sigma_\theta^2/2} Eeiθ=eiμθ−σθ2/2，分别取实部和虚部：
$$E$$cos⁡θ=cos⁡μθ e −σθ2/2 ,Esin⁡θ=sin⁡μθ e −σθ2/2 E\\cos\\theta = \cos\mu_\theta\, e^{-\sigma_\theta^2/2}, \qquad E\\sin\\theta = \sin\mu_\theta\, e^{-\sigma_\theta^2/2} Ecosθ=cosμθe−σθ2/2,Esinθ=sinμθe−σθ2/2

由于 $rr$ r 与 $\theta \backslash theta$ θ 独立， $E$rsin⁡θ=Er Esin⁡θEr\\sin\\theta = Er\,E\\sin\\theta Ersinθ=ErEsinθ，所以
$$E$$x=1⋅cos⁡π2 e−0.352/2=0,Ey=1⋅sin⁡π2 e−0.352/2=e−0.06125≈0.9406Ex = 1 \cdot \cos\frac{\pi}{2}\, e^{-0.35^2/2} = 0, \qquad Ey = 1 \cdot \sin\frac{\pi}{2}\, e^{-0.35^2/2} = e^{-0.06125} \approx 0.9406 Ex=1⋅cos2πe−0.352/2=0,Ey=1⋅sin2πe−0.352/2=e−0.06125≈0.9406

蒙特卡洛的结果是 $(0.0004,\; 0.9409)(0.0004,\backslash \; 0.9409)$ (0.0004, 0.9409)，与解析值一致。

3. EKF 线性化的结果

在均值点 $(r,\theta )=(1,\pi /2)(r,\; \backslash theta)\; =\; (1,\; \backslash pi/2)$ (r,θ)=(1,π/2) 处求雅可比：
$$J=$$ cos⁡θ −rsin⁡θ sin⁡θ rcos⁡θ (1, π/2) = 0 −1 1 0 \mathbf{J} = \begin{bmatrix} \cos\theta & -r\sin\theta \\ \sin\theta & r\cos\theta \end{bmatrix}_{(1,\ \pi/2)} = \begin{bmatrix} 0 & -1 \\ 1 & 0 \end{bmatrix} J=cosθsinθ−rsinθrcosθ(1, π/2)=01−10

线性化给出的均值是 $g(1,\pi /2)=(0,\; 1)g(1,\; \backslash pi/2)\; =\; (0,\backslash \; 1)$ g(1,π/2)=(0, 1)，协方差是
$$JPJ\top =$$ 0 −1 1 0 0.022 0 0 0.352 0 1 −1 0 = 0.1225 0 0 0.0004 \mathbf{J}\mathbf{P}\mathbf{J}^\top = \begin{bmatrix} 0 & -1 \\ 1 & 0 \end{bmatrix} \begin{bmatrix} 0.02^2 & 0 \\ 0 & 0.35^2 \end{bmatrix} \begin{bmatrix} 0 & 1 \\ -1 & 0 \end{bmatrix} = \begin{bmatrix} 0.1225 & 0 \\ 0 & 0.0004 \end{bmatrix} JPJ⊤=01−100.022000.3520−110=0.1225000.0004

三种方法的结果放在一起（后两行"无迹变换"将在第三节解释）：

方法	均值 $yy$ y	$Var(x)\backslash operatorname\{Var\}(x)$ Var(x)	$Var(y)\backslash operatorname\{Var\}(y)$ Var(y)
蒙特卡洛（20 万个样本）	0.9409	0.1082	0.0070
EKF 线性化	1.0000	0.1225	0.0004
无迹变换（5 个点）	0.9400	0.1128	0.0112

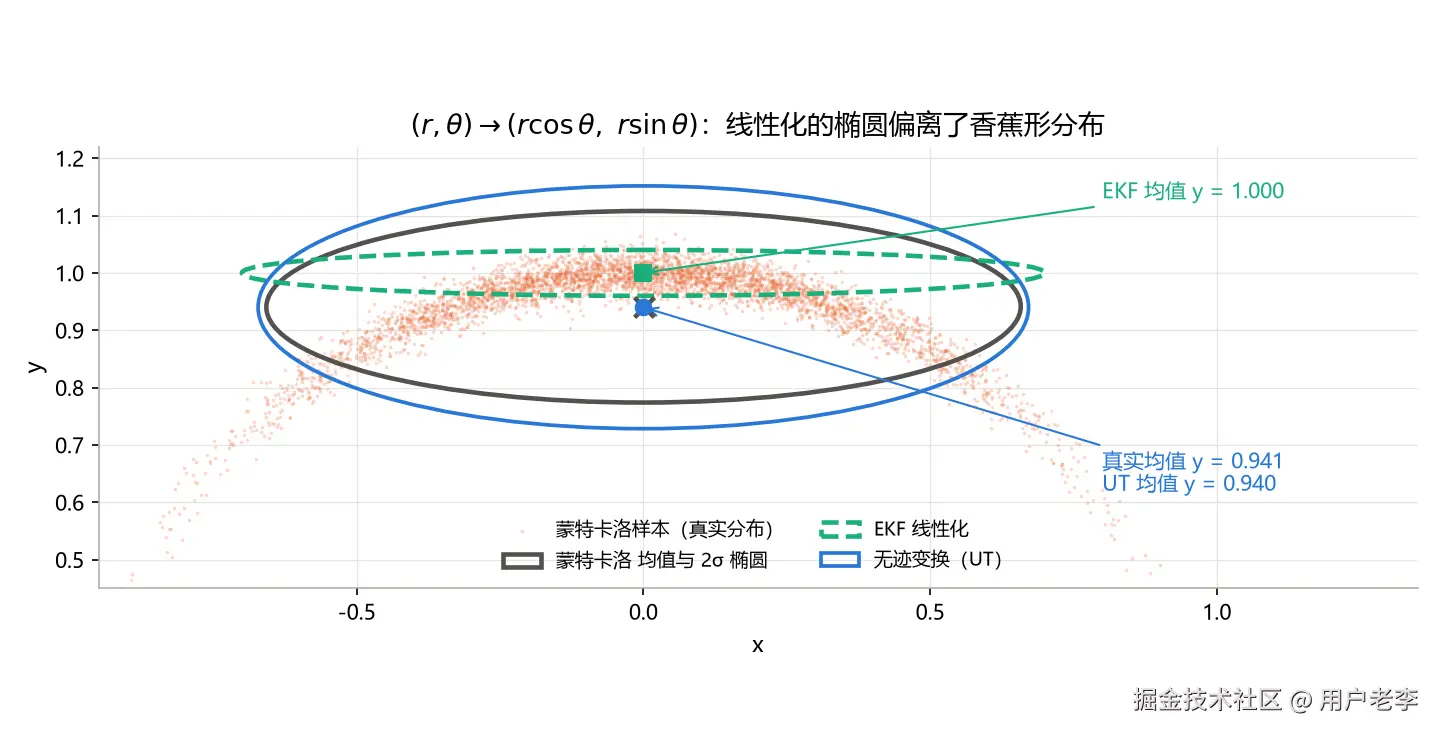

图 1：橙色是蒙特卡洛样本，灰色椭圆是由样本算出的均值和 2σ 椭圆（真值），绿色虚线是 EKF 线性化的结果，蓝色是无迹变换的结果。

EKF 的问题非常明显：

• 均值偏高。 线性化的均值 $y=1y\; =\; 1$ y=1，真实值约 $0.9410.941$ 0.941，偏差 $0.0590.059$ 0.059。
• $yy$ y 方向的方差被严重低估。 线性化认为 $yy$ y 方向的标准差只有 $0.020.02$ 0.02（只来自测距误差），而真实值约 $0.0840.084$ 0.084。圆弧向下弯曲带来的 $yy$ y 方向散布，切线完全看不到。
• 两者叠加，EKF 是"自信地错了"。 它的均值偏差 $0.0590.059$ 0.059 大约是它自己给出的标准差 $0.020.02$ 0.02 的 3 倍。在滤波器里，这意味着协方差过小、增益过小，新的测量被忽视，严重时会导致滤波发散。

根源在于：这里的角度不确定性（20°）很大，在这个范围内 $sin\theta \backslash sin\backslash theta$ sinθ 已经明显弯曲，切线近似不再成立。而无迹变换只用了 5 个点，就把均值几乎精确地算了出来，协方差也稳妥得多（略偏大，比低估安全）。

二、无迹变换的思路

无迹变换分三步：

1. 选点。 从分布 $N(\mu ,\; P)\backslash mathcal\{N\}(\backslash boldsymbol\{\backslash mu\},\backslash \; \backslash mathbf\{P\})$ N(μ, P) 中按确定的规则挑选 $2n+12n+1$ 2n+1 个点 $\chi i\; \backslash boldsymbol\{\backslash chi\}\_i$ χi（ $nn$ n 是状态维数），并给每个点配上权重，使得这组带权重的点恰好 具有均值 $\mu \backslash boldsymbol\{\backslash mu\}$ μ 和协方差 $P\backslash mathbf\{P\}$ P。
2. 变换。 把每个点代入非线性函数： $\gamma i=g(\chi i)\; \backslash boldsymbol\{\backslash gamma\}\_i\; =\; g(\backslash boldsymbol\{\backslash chi\}\_i)$ γi=g(χi)。不做任何近似。
3. 统计。 用同样的权重计算变换后点的加权均值和加权协方差，作为输出分布的近似。

它与蒙特卡洛的区别在于：点不是随机抽的，而是精心构造的，所以只需要 $2n+12n+1$ 2n+1 个点（雷达例子中 $n=4n\; =\; 4$ n=4，只要 9 个点），而不是成千上万个。它与 EKF 的区别在于：不需要求导数，函数本身被精确地计算，近似发生在"用有限个点代表分布"这一步。

三、sigma 点与权重

1. 公式

本篇采用最常用的 van der Merwe 缩放 sigma 点。设状态维数为 $nn$ n，先定义
$$\lambda =\alpha 2(n+\kappa )-n\backslash lambda\; =\; \backslash alpha^2(n\; +\; \backslash kappa)\; -\; n$$ λ=α2(n+κ)−n

再求矩阵平方根 $L\backslash mathbf\{L\}$ L，使 $LL\top =(n+\lambda )P\backslash mathbf\{L\}\backslash mathbf\{L\}^\backslash top\; =\; (n\; +\; \backslash lambda)\backslash mathbf\{P\}$ LL⊤=(n+λ)P，记它的第 $ii$ i 列为 $li\; \backslash mathbf\{l\}\_i$ li。 $2n+12n+1$ 2n+1 个 sigma 点为
$$\hspace{0.25em} \chi 0=\mu ,\chi i=\mu +li,\; \chi i+n\; =\mu -li,i=1,...,n\hspace{0.25em} \; \backslash boxed\{\backslash ;\; \backslash boldsymbol\{\backslash chi\}\_0\; =\; \backslash boldsymbol\{\backslash mu\},\; \backslash qquad\; \backslash boldsymbol\{\backslash chi\}\_i\; =\; \backslash boldsymbol\{\backslash mu\}\; +\; \backslash mathbf\{l\}$$i, \qquad \boldsymbol{\chi}{i+n} = \boldsymbol{\mu} - \mathbf{l}_i, \qquad i = 1, \dots, n \;} χ0=μ,χi=μ+li,χi+n=μ−li,i=1,...,n

即中心一个点，再沿 $L\backslash mathbf\{L\}$ L 的每一列方向对称地各放两个点。权重分两套， $W(m)W^\{(m)\}$ W(m) 用于算均值， $W(c)W^\{(c)\}$ W(c) 用于算协方差：
W0(m)Wi(m)=n+λλ,=Wi(c)=2(n+λ)1,W0(c)=n+λλ+(1−α2+β),i=1,...,2n

两套权重只在中心点上不同。矩阵平方根通常用 Cholesky 分解计算（np.linalg.cholesky），它要求 $P\backslash mathbf\{P\}$ P 对称正定。

2. 参数的含义

参数	作用	常见取值
$\alpha \backslash alpha$ α	控制 sigma 点离中心多远。点到中心的"距离"正比于 $n+\lambda \; =\alpha \; n+\kappa \; \backslash sqrt\{n\; +\; \backslash lambda\}\; =\; \backslash alpha\backslash sqrt\{n\; +\; \backslash kappa\}$ n+λ =αn+κ	$10-3\le \alpha \le 110^\{-3\}\; \backslash le\; \backslash alpha\; \backslash le\; 1$ 10−3≤α≤1
$\kappa \backslash kappa$ κ	第二个缩放参数，和 $\alpha \backslash alpha$ α 一起决定 $\lambda \backslash lambda$ λ	$00$ 0 或 $3-n3\; -\; n$ 3−n
$\lambda \backslash lambda$ λ	由前两者算出，决定点的分布范围和中心点的权重	$\lambda =\alpha 2(n+\kappa )-n\backslash lambda\; =\; \backslash alpha^2(n+\backslash kappa)\; -\; n$ λ=α2(n+κ)−n
$\beta \backslash beta$ β	只出现在 $W0(c)\; W\_0^\{(c)\}$ W0(c) 中，用来补偿分布的高阶矩（四阶项），把"先验分布是高斯"的信息加进来	高斯分布取 $\beta =2\backslash beta\; =\; 2$ β=2

$\alpha \backslash alpha$ α 很小时，所有点挤在中心附近，只"看到"函数的局部，此时 $\lambda \approx -n\backslash lambda\; \backslash approx\; -n$ λ≈−n，中心点会得到很大的负权重。 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\kappa =0\backslash kappa\; =\; 0$ κ=0 时 $\lambda =0\backslash lambda\; =\; 0$ λ=0，点分布在 $\pm n\; \backslash pm\backslash sqrt\{n\}$ ±n 个标准差处，所有权重都非负，数值上最稳妥。本篇统一使用 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\beta =2\backslash beta\; =\; 2$ β=2、 $\kappa =0\backslash kappa\; =\; 0$ κ=0，此时
$$\lambda =0,\; W0(m)\; =0,\; W0(c)\; =2,\; Wi(m)\; =\; Wi(c)\; =\; 12n\; \backslash lambda\; =\; 0,\; \backslash qquad\; W\_0^\{(m)\}\; =\; 0,\; \backslash qquad\; W\_0^\{(c)\}\; =\; 2,\; \backslash qquad\; W\_i^\{(m)\}\; =\; W\_i^\{(c)\}\; =\; \backslash frac\{1\}\{2n\}$$ λ=0,W0(m)=0,W0(c)=2,Wi(m)=Wi(c)=2n1

中心点不参与均值的计算，但在协方差里有权重 2。

3. 例子：香蕉形分布的 5 个 sigma 点

输入是 $(r,\theta )(r,\; \backslash theta)$ (r,θ)， $n=2n\; =\; 2$ n=2， $\mu =(1,\; \pi /2)\backslash boldsymbol\{\backslash mu\}\; =\; (1,\backslash \; \backslash pi/2)$ μ=(1, π/2)， $P=diag(0.022,\; 0.352)\backslash mathbf\{P\}\; =\; \backslash operatorname\{diag\}(0.02^2,\backslash \; 0.35^2)$ P=diag(0.022, 0.352)。 $P\backslash mathbf\{P\}$ P 是对角阵，所以 $L=2diag(0.02,\; 0.35)=diag(0.0283,\; 0.4950)\; \backslash mathbf\{L\}\; =\; \backslash sqrt\{2\}\backslash operatorname\{diag\}(0.02,\backslash \; 0.35)\; =\; \backslash operatorname\{diag\}(0.0283,\backslash \; 0.4950)$ L=2 diag(0.02, 0.35)=diag(0.0283, 0.4950)。5 个点及其变换结果：

点	$(r,\; \theta )(r,\backslash \; \backslash theta)$ (r, θ)	$(x,\; y)=(rcos\theta ,\; rsin\theta )(x,\backslash \; y)\; =\; (r\backslash cos\backslash theta,\backslash \; r\backslash sin\backslash theta)$ (x, y)=(rcosθ, rsinθ)	$W(m)W^\{(m)\}$ W(m)	$W(c)W^\{(c)\}$ W(c)
$\chi 0\; \backslash boldsymbol\{\backslash chi\}\_0$ χ0	$(1,\; 1.5708)(1,\backslash \; 1.5708)$ (1, 1.5708)	$(0,\; 1)(0,\backslash \; 1)$ (0, 1)	0	2
$\chi 1\; \backslash boldsymbol\{\backslash chi\}\_1$ χ1	$(1.0283,\; 1.5708)(1.0283,\backslash \; 1.5708)$ (1.0283, 1.5708)	$(0,\; 1.0283)(0,\backslash \; 1.0283)$ (0, 1.0283)	0.25	0.25
$\chi 2\; \backslash boldsymbol\{\backslash chi\}\_2$ χ2	$(1,\; 2.0658)(1,\backslash \; 2.0658)$ (1, 2.0658)	$(-0.475,\; 0.88)(-0.475,\backslash \; 0.88)$ (−0.475, 0.88)	0.25	0.25
$\chi 3\; \backslash boldsymbol\{\backslash chi\}\_3$ χ3	$(0.9717,\; 1.5708)(0.9717,\backslash \; 1.5708)$ (0.9717, 1.5708)	$(0,\; 0.9717)(0,\backslash \; 0.9717)$ (0, 0.9717)	0.25	0.25
$\chi 4\; \backslash boldsymbol\{\backslash chi\}\_4$ χ4	$(1,\; 1.0758)(1,\backslash \; 1.0758)$ (1, 1.0758)	$(0.475,\; 0.88)(0.475,\backslash \; 0.88)$ (0.475, 0.88)	0.25	0.25

加权均值的 $yy$ y 分量为
$$0.25\times (1.0283+0.88+0.9717+0.88)=0.25\times 3.76=0.940.25\; \backslash times\; (1.0283\; +\; 0.88\; +\; 0.9717\; +\; 0.88)\; =\; 0.25\; \backslash times\; 3.76\; =\; 0.94$$ 0.25×(1.0283+0.88+0.9717+0.88)=0.25×3.76=0.94

与真实值 $0.94060.9406$ 0.9406 几乎相同。关键在于 $\chi 2\; \backslash boldsymbol\{\backslash chi\}\_2$ χ2 和 $\chi 4\; \backslash boldsymbol\{\backslash chi\}\_4$ χ4：它们沿着圆弧落到了 $y=0.88y\; =\; 0.88$ y=0.88，把"弯曲"这个信息带进了统计结果，而切线做不到这一点。

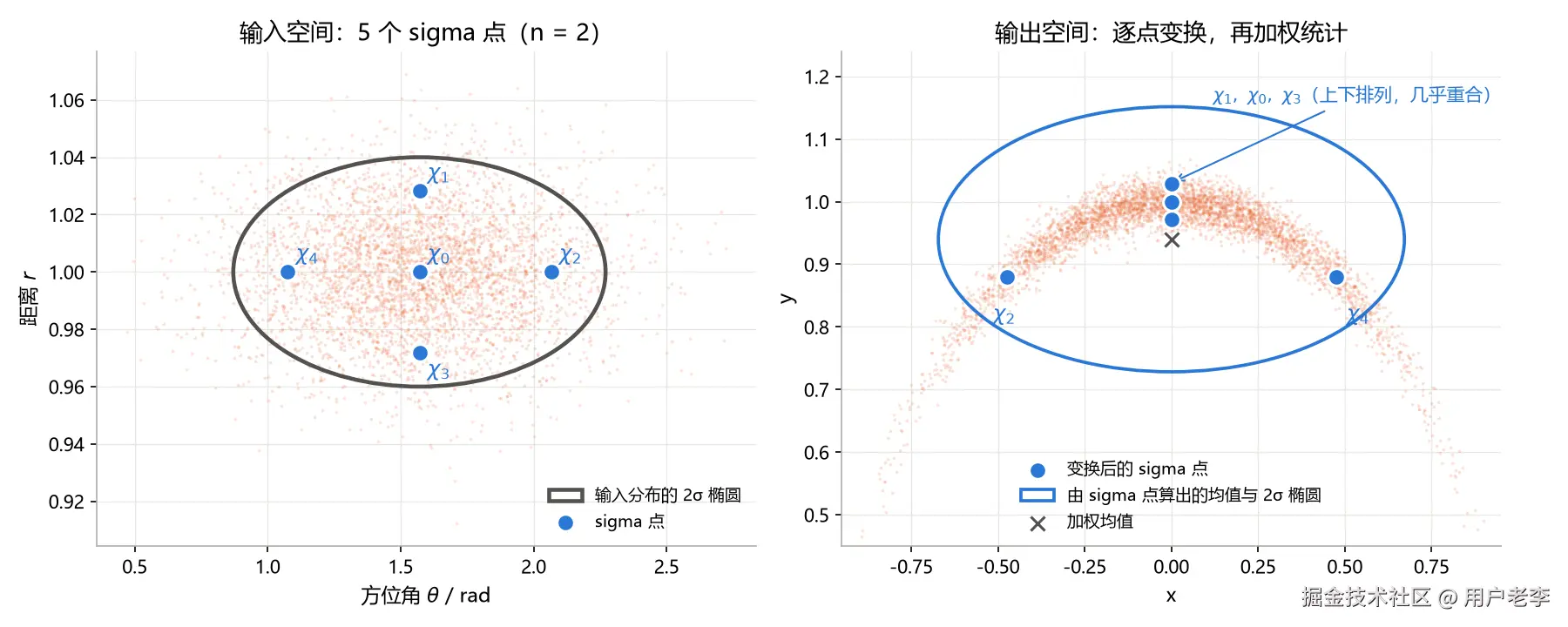

图 2：左图是输入空间 $(\theta ,r)(\backslash theta,\; r)$ (θ,r) 中的 5 个 sigma 点和输入分布的 2σ 椭圆；右图是它们变换到直角坐标后的位置，以及由这 5 个点加权算出的均值（×）和 2σ 椭圆。

四、证明：sigma 点精确保持均值和协方差

记 $c=n+\lambda c\; =\; n\; +\; \backslash lambda$ c=n+λ，则 $Wi=\; 12c\; W\_i\; =\; \backslash dfrac\{1\}\{2c\}$ Wi=2c1（ $i\ge 1i\; \backslash ge\; 1$ i≥1）， $W0(m)\; =\; \lambda c\; W\_0^\{(m)\}\; =\; \backslash dfrac\{\backslash lambda\}\{c\}$ W0(m)=cλ。

1. 均值权重之和为 1

$$\sum i=02n\; Wi(m)\; =\lambda c+2n\cdot \; 12c\; =\; \lambda +nc\; =1\; \backslash sum\_\{i=0\}^\{2n\}\; W\_i^\{(m)\}\; =\; \backslash frac\{\backslash lambda\}\{c\}\; +\; 2n\; \backslash cdot\; \backslash frac\{1\}\{2c\}\; =\; \backslash frac\{\backslash lambda\; +\; n\}\{c\}\; =\; 1$$ i=0∑2nWi(m)=cλ+2n⋅2c1=cλ+n=1

2. 加权均值等于 $\mu \backslash boldsymbol\{\backslash mu\}$ μ

把成对的点放在一起：
$$\sum i=02n\; Wi(m)\; \chi i\; =\; W0(m)\; \mu +\; \sum i=1n\; 12c$$(μ+li)+(μ−li) = W0(m) μ+ ∑i=1n 1cμ= (λc+nc) μ=μ \begin{aligned} \sum_{i=0}^{2n} W_i^{(m)}\boldsymbol{\chi}i &= W_0^{(m)}\boldsymbol{\mu} + \sum{i=1}^{n} \frac{1}{2c}\Bigl(\\boldsymbol{\\mu} + \\mathbf{l}_i) + (\\boldsymbol{\\mu} - \\mathbf{l}_i)\\Bigr \\ &= W_0^{(m)}\boldsymbol{\mu} + \sum_{i=1}^{n}\frac{1}{c}\boldsymbol{\mu} = \left(\frac{\lambda}{c} + \frac{n}{c}\right)\boldsymbol{\mu} = \boldsymbol{\mu} \end{aligned} i=0∑2nWi(m)χi=W0(m)μ+i=1∑n2c1(μ+li)+(μ−li)=W0(m)μ+i=1∑nc1μ=(cλ+cn)μ=μ

$\pm li\; \backslash pm\backslash mathbf\{l\}\_i$ ±li 两两抵消，这就是对称放点的好处。

3. 加权协方差等于 $P\backslash mathbf\{P\}$ P

中心点满足 $\chi 0-\mu =0\; \backslash boldsymbol\{\backslash chi\}$0 - \boldsymbol{\mu} = \mathbf{0} χ0−μ=0，无论 $W0(c)\; W\_0^\{(c)\}$ W0(c) 取多少都不贡献。其余点满足 $\chi i-\mu =li\; \backslash boldsymbol\{\backslash chi\}${i} - \boldsymbol{\mu} = \mathbf{l}i χi−μ=li、 $\chi i+n\; -\mu =-li\; \backslash boldsymbol\{\backslash chi\}${i+n} - \boldsymbol{\mu} = -\mathbf{l}i χi+n−μ=−li，所以
$$\sum i=02n\; Wi(c)\; (\chi i-\mu )(\chi i-\mu )\top \; =\; \sum i=1n\; 12c$$lili⊤+(−li)(−li)⊤=1c ∑i=1n lili⊤ \begin{aligned} \sum{i=0}^{2n} W_i^{(c)}(\boldsymbol{\chi}i - \boldsymbol{\mu})(\boldsymbol{\chi}i - \boldsymbol{\mu})^\top &= \sum{i=1}^{n}\frac{1}{2c}\Bigl\\mathbf{l}_i\\mathbf{l}_i\^\\top + (-\\mathbf{l}_i)(-\\mathbf{l}_i)\^\\top\\Bigr = \frac{1}{c}\sum{i=1}^{n}\mathbf{l}_i\mathbf{l}_i^\top \end{aligned} i=0∑2nWi(c)(χi−μ)(χi−μ)⊤=i=1∑n2c1lili⊤+(−li)(−li)⊤=c1i=1∑nlili⊤

而 $\sum i=1n\; lili\top \; \backslash displaystyle\backslash sum\_\{i=1\}^\{n\}\backslash mathbf\{l\}\_i\backslash mathbf\{l\}\_i^\backslash top$ i=1∑nlili⊤ 正是 $LL\top \backslash mathbf\{L\}\backslash mathbf\{L\}^\backslash top$ LL⊤ 按列展开的写法（矩阵乘法的"外积形式"： $LL\top =\sum ilili\top \; \backslash mathbf\{L\}\backslash mathbf\{L\}^\backslash top\; =\; \backslash sum\_i\; \backslash mathbf\{l\}\_i\backslash mathbf\{l\}$i^\top LL⊤=∑ilili⊤），等于 $c\hspace{0.17em}Pc\backslash ,\backslash mathbf\{P\}$ cP。因此
$$\hspace{0.25em} \; \sum i=02n\; Wi(c)\; (\chi i-\mu )(\chi i-\mu )\top =1c\cdot c\hspace{0.17em}P=P\hspace{0.25em} \; \backslash boxed\{\backslash ;\backslash sum$${i=0}^{2n} W_i^{(c)}(\boldsymbol{\chi}_i - \boldsymbol{\mu})(\boldsymbol{\chi}_i - \boldsymbol{\mu})^\top = \frac{1}{c}\cdot c\,\mathbf{P} = \mathbf{P}\;} i=0∑2nWi(c)(χi−μ)(χi−μ)⊤=c1⋅cP=P

推论： 当 $gg$ g 是线性（仿射）函数 $g(x)=Ax+bg(\backslash mathbf\{x\})\; =\; \backslash mathbf\{A\}\backslash mathbf\{x\}\; +\; \backslash mathbf\{b\}$ g(x)=Ax+b 时，变换后的点 $A\chi i+b\; \backslash mathbf\{A\}\backslash boldsymbol\{\backslash chi\}\_i\; +\; \backslash mathbf\{b\}$ Aχi+b 的加权均值是 $A\mu +b\backslash mathbf\{A\}\backslash boldsymbol\{\backslash mu\}\; +\; \backslash mathbf\{b\}$ Aμ+b，加权协方差是 $APA\top \backslash mathbf\{A\}\backslash mathbf\{P\}\backslash mathbf\{A\}^\backslash top$ APA⊤（直接代入上面两式即得），与精确结果完全相同。所以对线性系统，UKF 与卡尔曼滤波给出完全一样的结果。

五、无迹变换对非线性函数的精度

1. 均值精确到二阶

设 $x=\mu +\delta \backslash mathbf\{x\}\; =\; \backslash boldsymbol\{\backslash mu\}\; +\; \backslash boldsymbol\{\backslash delta\}$ x=μ+δ， $\delta \sim N(0,P)\backslash boldsymbol\{\backslash delta\}\; \backslash sim\; \backslash mathcal\{N\}(\backslash mathbf\{0\},\; \backslash mathbf\{P\})$ δ∼N(0,P)。考虑输出的某一个分量 $gj\; g\_j$ gj（为简洁省略下标 $jj$ j），把它在 $\mu \backslash boldsymbol\{\backslash mu\}$ μ 处做泰勒展开（第 09 篇第三节）：
$$g(\mu +\delta )=g(\mu )+\nabla g\top \delta +12\delta \top G\delta +T3(\delta )+T4(\delta )+\cdots g(\backslash boldsymbol\{\backslash mu\}\; +\; \backslash boldsymbol\{\backslash delta\})\; =\; g(\backslash boldsymbol\{\backslash mu\})\; +\; \backslash nabla\; g^\backslash top\backslash boldsymbol\{\backslash delta\}\; +\; \backslash frac\{1\}\{2\}\backslash boldsymbol\{\backslash delta\}^\backslash top\backslash mathbf\{G\}\backslash boldsymbol\{\backslash delta\}\; +\; T\_3(\backslash boldsymbol\{\backslash delta\})\; +\; T\_4(\backslash boldsymbol\{\backslash delta\})\; +\; \backslash cdots$$ g(μ+δ)=g(μ)+∇g⊤δ+21δ⊤Gδ+T3(δ)+T4(δ)+⋯

其中 $G=\nabla 2g(\mu )\backslash mathbf\{G\}\; =\; \backslash nabla^2\; g(\backslash boldsymbol\{\backslash mu\})$ G=∇2g(μ) 是黑塞矩阵， $Tk(\delta )\; T\_k(\backslash boldsymbol\{\backslash delta\})$ Tk(δ) 表示关于 $\delta \backslash boldsymbol\{\backslash delta\}$ δ 的 $kk$ k 次齐次项，满足 $Tk(-\delta )=(-1)kTk(\delta )\; T\_k(-\backslash boldsymbol\{\backslash delta\})\; =\; (-1)^k\; T\_k(\backslash boldsymbol\{\backslash delta\})$ Tk(−δ)=(−1)kTk(δ)。

真实均值。 高斯分布关于均值对称，所有奇数阶项的期望为零。再用 $E$δ⊤Gδ=Etr⁡(Gδδ⊤)=tr⁡(GP)E\\boldsymbol{\\delta}\^\\top\\mathbf{G}\\boldsymbol{\\delta} = E\\operatorname{tr}(\\mathbf{G}\\boldsymbol{\\delta}\\boldsymbol{\\delta}\^\\top) = \operatorname{tr}(\mathbf{G}\mathbf{P}) Eδ⊤Gδ=Etr(Gδδ⊤)=tr(GP)：
$$E$$g(x)=g(μ)+12tr⁡(GP)+ET4(δ)+⋯Eg(\\mathbf{x}) = g(\boldsymbol{\mu}) + \frac{1}{2}\operatorname{tr}(\mathbf{G}\mathbf{P}) + ET_4(\\boldsymbol{\\delta}) + \cdots Eg(x)=g(μ)+21tr(GP)+ET4(δ)+⋯

EKF 的均值 只有第一项 $g(\mu )g(\backslash boldsymbol\{\backslash mu\})$ g(μ)，在二阶项上就已经出错了，误差为 $12tr(GP)\; \backslash frac\{1\}\{2\}\backslash operatorname\{tr\}(\backslash mathbf\{G\}\backslash mathbf\{P\})$ 21tr(GP)。第 09 篇一维例子 $g(x)=x2g(x)\; =\; x^2$ g(x)=x2 中， $G=2\backslash mathbf\{G\}\; =\; 2$ G=2，误差 $=12\cdot 2\cdot \sigma 2=\sigma 2=0.16\; =\; \backslash frac\{1\}\{2\}\; \backslash cdot\; 2\; \backslash cdot\; \backslash sigma^2\; =\; \backslash sigma^2\; =\; 0.16$ =21⋅2⋅σ2=σ2=0.16，与当时算出的结果一致。

无迹变换的均值。 对每一对点 $\mu \pm li\; \backslash boldsymbol\{\backslash mu\}\; \backslash pm\; \backslash mathbf\{l\}\_i$ μ±li，奇数阶项正负抵消：
$$g(\mu +li)+g(\mu -li)=2g(\mu )+li\top Gli+2T4(li)+\cdots \; g(\backslash boldsymbol\{\backslash mu\}\; +\; \backslash mathbf\{l\}\_i)\; +\; g(\backslash boldsymbol\{\backslash mu\}\; -\; \backslash mathbf\{l\}\_i)\; =\; 2g(\backslash boldsymbol\{\backslash mu\})\; +\; \backslash mathbf\{l\}\_i^\backslash top\backslash mathbf\{G\}\backslash mathbf\{l\}\_i\; +\; 2T\_4(\backslash mathbf\{l\}\_i)\; +\; \backslash cdots$$ g(μ+li)+g(μ−li)=2g(μ)+li⊤Gli+2T4(li)+⋯

于是
$$\sum i=02n\; Wi(m)\; g(\chi i)\; =\; W0(m)\; g(\mu )+\; 12c\; \sum i=1n$$2g(μ)+li⊤Gli+2T4(li)+⋯  = ( W0(m) +nc) ⏟ = 1 g(μ)+ 12c ∑i=1n li⊤Gli+1c ∑i=1n T4(li)+⋯ \begin{aligned} \sum_{i=0}^{2n} W_i^{(m)} g(\boldsymbol{\chi}i) &= W_0^{(m)} g(\boldsymbol{\mu}) + \frac{1}{2c}\sum{i=1}^{n}\Bigl2g(\\boldsymbol{\\mu}) + \\mathbf{l}_i\^\\top\\mathbf{G}\\mathbf{l}_i + 2T_4(\\mathbf{l}_i) + \\cdots\\Bigr \\ &= \underbrace{\left(W_0^{(m)} + \frac{n}{c}\right)}{=\,1} g(\boldsymbol{\mu}) + \frac{1}{2c}\sum{i=1}^{n}\mathbf{l}_i^\top\mathbf{G}\mathbf{l}i + \frac{1}{c}\sum{i=1}^{n}T_4(\mathbf{l}_i) + \cdots \end{aligned} i=0∑2nWi(m)g(χi)=W0(m)g(μ)+2c1i=1∑n2g(μ)+li⊤Gli+2T4(li)+⋯==1 (W0(m)+cn)g(μ)+2c1i=1∑nli⊤Gli+c1i=1∑nT4(li)+⋯

中间一项利用 $li\top Gli=tr(Glili\top )\; \backslash mathbf\{l\}\_i^\backslash top\backslash mathbf\{G\}\backslash mathbf\{l\}\_i\; =\; \backslash operatorname\{tr\}(\backslash mathbf\{G\}\backslash mathbf\{l\}\_i\backslash mathbf\{l\}$i^\top) li⊤Gli=tr(Glili⊤)：
$$12c\; \sum i=1n\; tr(Glili\top )=\; 12c\; tr(G\; \sum i=1n\; lili\top )=\; 12c\; tr(G\cdot c\hspace{0.17em}P)=12tr(GP)\; \backslash frac\{1\}\{2c\}\backslash sum$${i=1}^{n}\operatorname{tr}(\mathbf{G}\mathbf{l}_i\mathbf{l}i^\top) = \frac{1}{2c}\operatorname{tr}\Bigl(\mathbf{G}\sum{i=1}^{n}\mathbf{l}_i\mathbf{l}_i^\top\Bigr) = \frac{1}{2c}\operatorname{tr}(\mathbf{G}\cdot c\,\mathbf{P}) = \frac{1}{2}\operatorname{tr}(\mathbf{G}\mathbf{P}) 2c1i=1∑ntr(Glili⊤)=2c1tr(Gi=1∑nlili⊤)=2c1tr(G⋅cP)=21tr(GP)

所以
$$\hspace{0.25em} \sum i\; Wi(m)\; g(\chi i)=g(\mu )+12tr(GP)+\; 1c\; \sum i=1n\; T4(li)+\cdots \; ⏟\; 四阶及以上\; \hspace{0.25em} \; \backslash boxed\{\backslash ;\backslash sum\_\{i\}\; W\_i^\{(m)\}\; g(\backslash boldsymbol\{\backslash chi\}$$i) = g(\boldsymbol{\mu}) + \frac{1}{2}\operatorname{tr}(\mathbf{G}\mathbf{P}) + \underbrace{\frac{1}{c}\sum{i=1}^{n}T_4(\mathbf{l}i) + \cdots}{\text{四阶及以上}}\;} i∑Wi(m)g(χi)=g(μ)+21tr(GP)+四阶及以上 c1i=1∑nT4(li)+⋯

与真实均值相比，前两阶完全相同，误差从四阶项才开始 。这就是"无迹变换精确到二阶"的含义。特别地，如果 $gg$ g 是二次函数（三阶及以上导数为零），无迹变换给出的均值是精确的，与参数取值无关。

2. 协方差的主项精确

记真实均值为 $yˉ\; \backslash bar\{\backslash mathbf\{y\}\}$ yˉ。由上一小节， $yˉ-g(\mu )=12tr(GP)+\cdots \; \backslash bar\{\backslash mathbf\{y\}\}\; -\; g(\backslash boldsymbol\{\backslash mu\})\; =\; \backslash frac\{1\}\{2\}\backslash operatorname\{tr\}(\backslash mathbf\{G\}\backslash mathbf\{P\})\; +\; \backslash cdots$ yˉ−g(μ)=21tr(GP)+⋯ 是二阶小量。对向量函数 $gg$ g，记雅可比为 $J\backslash mathbf\{J\}$ J，每个 sigma 点与均值之差为
$$g(\mu \pm li)-yˉ=\pm Jli+(二阶项)+\cdots \; g(\backslash boldsymbol\{\backslash mu\}\; \backslash pm\; \backslash mathbf\{l\}\_i)\; -\; \backslash bar\{\backslash mathbf\{y\}\}\; =\; \backslash pm\backslash mathbf\{J\}\backslash mathbf\{l\}\_i\; +\; (\backslash text\{二阶项\})\; +\; \backslash cdots$$ g(μ±li)−yˉ=±Jli+(二阶项)+⋯

代入加权协方差。一阶项乘一阶项给出
$$\sum i=1n\; 12c$$(Jli)(Jli)⊤+(−Jli)(−Jli)⊤=1cJ(∑ilili⊤)J⊤=JPJ⊤ \sum_{i=1}^{n}\frac{1}{2c}\Bigl(\\mathbf{J}\\mathbf{l}_i)(\\mathbf{J}\\mathbf{l}_i)\^\\top + (-\\mathbf{J}\\mathbf{l}_i)(-\\mathbf{J}\\mathbf{l}_i)\^\\top\\Bigr = \frac{1}{c}\mathbf{J}\Bigl(\sum_{i}\mathbf{l}_i\mathbf{l}_i^\top\Bigr)\mathbf{J}^\top = \mathbf{J}\mathbf{P}\mathbf{J}^\top i=1∑n2c1(Jli)(Jli)⊤+(−Jli)(−Jli)⊤=c1J(i∑lili⊤)J⊤=JPJ⊤

一阶项乘二阶项的交叉项在 $+li\; +\backslash mathbf\{l\}\_i$ +li 和 $-li\; -\backslash mathbf\{l\}\_i$ −li 之间符号相反、互相抵消；中心点的贡献 $W0(c)\; (g(\mu )-yˉ)(\cdot )\top \; W\_0^\{(c)\}\backslash bigl(g(\backslash boldsymbol\{\backslash mu\})\; -\; \backslash bar\{\backslash mathbf\{y\}\}\backslash bigr)\backslash bigl(\backslash cdot\backslash bigr)^\backslash top$ W0(c)(g(μ)−yˉ)(⋅)⊤ 是二阶量的平方，属于四阶项。所以：

• 协方差的主项 $JPJ\top \backslash mathbf\{J\}\backslash mathbf\{P\}\backslash mathbf\{J\}^\backslash top$ JPJ⊤ 被精确得到（这也是 EKF 唯一能得到的那一项）；
• 剩下的误差都在四阶项里，而 $\beta \backslash beta$ β 正是通过 $W0(c)\; W\_0^\{(c)\}$ W0(c) 来调节四阶项的。

与 EKF 相比，UKF 的协方差包含了一部分高阶修正；更重要的是，它的均值准确到二阶，协方差是围绕更准的均值计算的。

3. 一个完整的例子： $g(x)=x2g(x)\; =\; x^2$ g(x)=x2 与 β = 2 的来历

还是第 09 篇的一维例子： $x\sim N(\mu ,\sigma 2)x\; \backslash sim\; \backslash mathcal\{N\}(\backslash mu,\; \backslash sigma^2)$ x∼N(μ,σ2)， $g(x)=x2g(x)\; =\; x^2$ g(x)=x2，精确结果为 $E$y=μ2+σ2Ey = \mu^2 + \sigma^2 Ey=μ2+σ2， $Var$y=4μ2σ2+2σ4\operatorname{Var}y = 4\mu^2\sigma^2 + 2\sigma^4 Vary=4μ2σ2+2σ4。

$n=1n\; =\; 1$ n=1 时，记 $c=1+\lambda c\; =\; 1\; +\; \backslash lambda$ c=1+λ， $s=c\hspace{0.17em}\sigma \; s\; =\; \backslash sqrt\{c\}\backslash ,\backslash sigma$ s=c σ。三个 sigma 点为 $\mu \backslash mu$ μ、 $\mu \pm s\backslash mu\; \backslash pm\; s$ μ±s，权重 $W0(m)\; =\lambda /c\; W\_0^\{(m)\}\; =\; \backslash lambda/c$ W0(m)=λ/c， $W1=W2=\; 12c\; W\_1\; =\; W\_2\; =\; \backslash dfrac\{1\}\{2c\}$ W1=W2=2c1， $W0(c)\; =\lambda /c+\gamma \; W\_0^\{(c)\}\; =\; \backslash lambda/c\; +\; \backslash gamma$ W0(c)=λ/c+γ，其中记 $\gamma =1-\alpha 2+\beta \backslash gamma\; =\; 1\; -\; \backslash alpha^2\; +\; \backslash beta$ γ=1−α2+β。

均值（由上一小节的结论，二次函数一定精确，这里验证一遍）：
$$\lambda c\mu 2+\; 12c$$(μ+s)2+(μ−s)2=λcμ2+1c(μ2+s2)=μ2+s2c=μ2+σ2✓ \frac{\lambda}{c}\mu^2 + \frac{1}{2c}\Bigl(\\mu + s)\^2 + (\\mu - s)\^2\\Bigr = \frac{\lambda}{c}\mu^2 + \frac{1}{c}(\mu^2 + s^2) = \mu^2 + \frac{s^2}{c} = \mu^2 + \sigma^2 \quad \checkmark cλμ2+2c1(μ+s)2+(μ−s)2=cλμ2+c1(μ2+s2)=μ2+cs2=μ2+σ2✓

方差。 记 $yˉ=\mu 2+\sigma 2\; \backslash bar\{y\}\; =\; \backslash mu^2\; +\; \backslash sigma^2$ yˉ=μ2+σ2。三个点的偏差为
$$\mu 2-yˉ=-\sigma 2,(\mu \pm s)2-yˉ=\pm 2\mu s+(s2-\sigma 2)\; \backslash mu^2\; -\; \backslash bar\{y\}\; =\; -\backslash sigma^2,\; \backslash qquad\; (\backslash mu\; \backslash pm\; s)^2\; -\; \backslash bar\{y\}\; =\; \backslash pm\; 2\backslash mu\; s\; +\; (s^2\; -\; \backslash sigma^2)$$ μ2−yˉ=−σ2,(μ±s)2−yˉ=±2μs+(s2−σ2)

所以
$$VarUT\; =\; W0(c)\; \sigma 4+\; 12c$$(2μs+(s2−σ2))2+(−2μs+(s2−σ2))2 = W0(c) σ4+ 12c 8μ2s2+2(s2−σ2)2 \begin{aligned} \operatorname{Var}_{\text{UT}} &= W_0^{(c)}\sigma^4 + \frac{1}{2c}\Bigl\\bigl(2\\mu s + (s\^2 - \\sigma\^2)\\bigr)\^2 + \\bigl(-2\\mu s + (s\^2 - \\sigma\^2)\\bigr)\^2\\Bigr \\ &= W_0^{(c)}\sigma^4 + \frac{1}{2c}\Bigl8\\mu\^2 s\^2 + 2(s\^2 - \\sigma\^2)\^2\\Bigr \end{aligned} VarUT=W0(c)σ4+2c1(2μs+(s2−σ2))2+(−2μs+(s2−σ2))2=W0(c)σ4+2c18μ2s2+2(s2−σ2)2

代入 $s2=c\sigma 2s^2\; =\; c\backslash sigma^2$ s2=cσ2：第一部分 $8\mu 2c\sigma 22c\; =4\mu 2\sigma 2\; \backslash dfrac\{8\backslash mu^2\; c\backslash sigma^2\}\{2c\}\; =\; 4\backslash mu^2\backslash sigma^2$ 2c8μ2cσ2=4μ2σ2；第二部分 $(c\sigma 2-\sigma 2)2c\; =\; (c-1)2c\; \sigma 4\; \backslash dfrac\{(c\backslash sigma^2\; -\; \backslash sigma^2)^2\}\{c\}\; =\; \backslash dfrac\{(c-1)^2\}\{c\}\backslash sigma^4$ c(cσ2−σ2)2=c(c−1)2σ4；再加上 $W0(c)\; \sigma 4=\; (\; c-1c\; +\gamma )\; \sigma 4\; W\_0^\{(c)\}\backslash sigma^4\; =\; \backslash left(\backslash dfrac\{c-1\}\{c\}\; +\; \backslash gamma\backslash right)\backslash sigma^4$ W0(c)σ4=(cc−1+γ)σ4（因为 $\lambda =c-1\backslash lambda\; =\; c\; -\; 1$ λ=c−1）。合并 $\sigma 4\backslash sigma^4$ σ4 的系数：
$$c-1c\; +\gamma +\; (c-1)2c\; =\; (c-1)(1+c-1)c\; +\gamma =(c-1)+\gamma \; \backslash frac\{c-1\}\{c\}\; +\; \backslash gamma\; +\; \backslash frac\{(c-1)^2\}\{c\}\; =\; \backslash frac\{(c-1)(1\; +\; c\; -\; 1)\}\{c\}\; +\; \backslash gamma\; =\; (c\; -\; 1)\; +\; \backslash gamma$$ cc−1+γ+c(c−1)2=c(c−1)(1+c−1)+γ=(c−1)+γ

于是
$$VarUT\; =4\mu 2\sigma 2+(c-1+\gamma )\hspace{0.17em}\sigma 4\; \backslash operatorname\{Var\}\_\{\backslash text\{UT\}\}\; =\; 4\backslash mu^2\backslash sigma^2\; +\; (c\; -\; 1\; +\; \backslash gamma)\backslash ,\backslash sigma^4$$ VarUT=4μ2σ2+(c−1+γ)σ4

要与精确值 $4\mu 2\sigma 2+2\sigma 44\backslash mu^2\backslash sigma^2\; +\; 2\backslash sigma^4$ 4μ2σ2+2σ4 相等，需要 $c-1+\gamma =2c\; -\; 1\; +\; \backslash gamma\; =\; 2$ c−1+γ=2。代入 $c=\alpha 2(1+\kappa )c\; =\; \backslash alpha^2(1\; +\; \backslash kappa)$ c=α2(1+κ) 和 $\gamma =1-\alpha 2+\beta \backslash gamma\; =\; 1\; -\; \backslash alpha^2\; +\; \backslash beta$ γ=1−α2+β：
$$\alpha 2(1+\kappa )-1+1-\alpha 2+\beta =2\hspace{0.25em} ⟹\hspace{0.25em} \; \hspace{0.25em} \beta =2-\alpha 2\kappa \hspace{0.25em} \; \backslash alpha^2(1\; +\; \backslash kappa)\; -\; 1\; +\; 1\; -\; \backslash alpha^2\; +\; \backslash beta\; =\; 2\; \backslash ;\backslash Longrightarrow\backslash ;\; \backslash boxed\{\backslash ;\backslash beta\; =\; 2\; -\; \backslash alpha^2\backslash kappa\backslash ;\}$$ α2(1+κ)−1+1−α2+β=2⟹β=2−α2κ

这给出了 β 的直观来历：当 $\kappa =0\backslash kappa\; =\; 0$ κ=0 时，无论 $\alpha \backslash alpha$ α 取多少， $\beta =2\backslash beta\; =\; 2$ β=2 都能让这个例子的方差精确。 高斯分布的四阶矩 $E$δ4=3σ4E\\delta\^4 = 3\sigma^4 Eδ4=3σ4，β = 2 正是在补偿这一项。用代码验证（ $\mu =1\backslash mu\; =\; 1$ μ=1， $\sigma =0.4\backslash sigma\; =\; 0.4$ σ=0.4，精确值：均值 1.16，方差 0.6912）：

$\alpha \backslash alpha$ α	$\beta \backslash beta$ β	$\kappa \backslash kappa$ κ	sigma 点	$W(m)W^\{(m)\}$ W(m)	均值	方差
1	2	0	1, 1.4, 0.6	0, 0.5, 0.5	1.1600	0.6912
1	0	2	1, 1.6928, 0.3072	0.667, 0.167, 0.167	1.1600	0.6912
1	2	2	1, 1.6928, 0.3072	0.667, 0.167, 0.167	1.1600	0.7424
0.1	2	0	1, 1.04, 0.96	−99, 50, 50	1.1600	0.6912

前两行和最后一行满足 $\beta =2-\alpha 2\kappa \backslash beta\; =\; 2\; -\; \backslash alpha^2\backslash kappa$ β=2−α2κ，方差精确；第三行不满足（应取 $\beta =0\backslash beta\; =\; 0$ β=0），方差偏大。最后一行 $\alpha =0.1\backslash alpha\; =\; 0.1$ α=0.1 时中心点的均值权重是 $-99-99$ −99，结果依然精确，但大的负权重在多维、非二次函数时容易让协方差失去正定性，这也是本篇选用 $\alpha =1\backslash alpha\; =\; 1$ α=1 的原因。

六、UKF 算法

1. 更新公式的来源：线性最小均方误差估计

UKF 的更新步不再有 $H\backslash mathbf\{H\}$ H 矩阵，需要换一种写法。先证明一个一般结论。

定理。 设随机向量 $x\backslash mathbf\{x\}$ x、 $z\backslash mathbf\{z\}$ z 的均值分别为 $xˉ\; \backslash bar\{\backslash mathbf\{x\}\}$ xˉ、 $zˉ\; \backslash bar\{\backslash mathbf\{z\}\}$ zˉ，协方差和互协方差为
$$Pxx\; =E$$(x−xˉ)(x−xˉ)⊤, Pzz =E(z−zˉ)(z−zˉ)⊤, Pxz =E(x−xˉ)(z−zˉ)⊤ \mathbf{P}{xx} = E(\\mathbf{x} - \\bar{\\mathbf{x}})(\\mathbf{x} - \\bar{\\mathbf{x}})\^\\top,\quad \mathbf{P}{zz} = E(\\mathbf{z} - \\bar{\\mathbf{z}})(\\mathbf{z} - \\bar{\\mathbf{z}})\^\\top,\quad \mathbf{P}_{xz} = E(\\mathbf{x} - \\bar{\\mathbf{x}})(\\mathbf{z} - \\bar{\\mathbf{z}})\^\\top Pxx=E(x−xˉ)(x−xˉ)⊤,Pzz=E(z−zˉ)(z−zˉ)⊤,Pxz=E(x−xˉ)(z−zˉ)⊤

在所有形如 $x^=a+Bz\; \backslash hat\{\backslash mathbf\{x\}\}\; =\; \backslash mathbf\{a\}\; +\; \backslash mathbf\{B\}\backslash mathbf\{z\}$ x^=a+Bz 的线性估计中，使误差协方差最小的是
$$x^=xˉ+\; Pxz\; Pzz-1\; (z-zˉ),P=\; Pxx\; -\; Pxz\; Pzz-1\; Pxz\top \; \backslash hat\{\backslash mathbf\{x\}\}\; =\; \backslash bar\{\backslash mathbf\{x\}\}\; +\; \backslash mathbf\{P\}$${xz}\mathbf{P}{zz}^{-1}(\mathbf{z} - \bar{\mathbf{z}}), \qquad \mathbf{P} = \mathbf{P}{xx} - \mathbf{P}{xz}\mathbf{P}{zz}^{-1}\mathbf{P}{xz}^\top x^=xˉ+PxzPzz−1(z−zˉ),P=Pxx−PxzPzz−1Pxz⊤

证明。 先要求无偏： $E$x−x\^=xˉ−a−Bzˉ=0 E\\mathbf{x} - \\hat{\\mathbf{x}} = \bar{\mathbf{x}} - \mathbf{a} - \mathbf{B}\bar{\mathbf{z}} = \mathbf{0} Ex−x\^=xˉ−a−Bzˉ=0，得 $a=xˉ-Bzˉ\; \backslash mathbf\{a\}\; =\; \backslash bar\{\backslash mathbf\{x\}\}\; -\; \backslash mathbf\{B\}\backslash bar\{\backslash mathbf\{z\}\}$ a=xˉ−Bzˉ。于是误差为
$$e=x-x^=(x-xˉ)-B(z-zˉ)\; \backslash mathbf\{e\}\; =\; \backslash mathbf\{x\}\; -\; \backslash hat\{\backslash mathbf\{x\}\}\; =\; (\backslash mathbf\{x\}\; -\; \backslash bar\{\backslash mathbf\{x\}\})\; -\; \backslash mathbf\{B\}(\backslash mathbf\{z\}\; -\; \backslash bar\{\backslash mathbf\{z\}\})$$ e=x−x^=(x−xˉ)−B(z−zˉ)

其协方差为
$$E$$ee⊤= Pxx −B Pxz⊤ − Pxz B⊤+B Pzz B⊤E\\mathbf{e}\\mathbf{e}\^\\top = \mathbf{P}{xx} - \mathbf{B}\mathbf{P}{xz}^\top - \mathbf{P}{xz}\mathbf{B}^\top + \mathbf{B}\mathbf{P}{zz}\mathbf{B}^\top Eee⊤=Pxx−BPxz⊤−PxzB⊤+BPzzB⊤

对 $B\backslash mathbf\{B\}$ B "配方"。记 $B\ast =\; Pxz\; Pzz-1\; \backslash mathbf\{B\}^*\; =\; \backslash mathbf\{P\}${xz}\mathbf{P}{zz}^{-1} B∗=PxzPzz−1，可以直接展开验证
$$(B-B\ast )\; Pzz\; (B-B\ast )\top =B\; Pzz\; B\top -B\; Pxz\top \; -\; Pxz\; B\top +\; Pxz\; Pzz-1\; Pxz\top \; (\backslash mathbf\{B\}\; -\; \backslash mathbf\{B\}^*)\backslash mathbf\{P\}$${zz}(\mathbf{B} - \mathbf{B}^*)^\top = \mathbf{B}\mathbf{P}{zz}\mathbf{B}^\top - \mathbf{B}\mathbf{P}{xz}^\top - \mathbf{P}{xz}\mathbf{B}^\top + \mathbf{P}{xz}\mathbf{P}{zz}^{-1}\mathbf{P}_{xz}^\top (B−B∗)Pzz(B−B∗)⊤=BPzzB⊤−BPxz⊤−PxzB⊤+PxzPzz−1Pxz⊤

（展开时用到 $Pzz\; \backslash mathbf\{P\}${zz} Pzz 对称， $B\ast \; Pzz\; =\; Pxz\; \backslash mathbf\{B\}^*\backslash mathbf\{P\}${zz} = \mathbf{P}{xz} B∗Pzz=Pxz， $B\ast \; Pzz\; B\ast \top =\; Pxz\; Pzz-1\; Pxz\top \; \backslash mathbf\{B\}^*\backslash mathbf\{P\}${zz}\mathbf{B}^{*\top} = \mathbf{P}{xz}\mathbf{P}{zz}^{-1}\mathbf{P}{xz}^\top B∗PzzB∗⊤=PxzPzz−1Pxz⊤。）对比两式得
$$E$$ee⊤= (B−B∗) Pzz (B−B∗)⊤⏟ 半正定 + Pxx − Pxz Pzz−1 Pxz⊤ E\\mathbf{e}\\mathbf{e}\^\\top = \underbrace{(\mathbf{B} - \mathbf{B}^*)\mathbf{P}{zz}(\mathbf{B} - \mathbf{B}^*)^\top}{\text{半正定}} + \mathbf{P}{xx} - \mathbf{P}{xz}\mathbf{P}{zz}^{-1}\mathbf{P}_{xz}^\top Eee⊤=半正定 (B−B∗)Pzz(B−B∗)⊤+Pxx−PxzPzz−1Pxz⊤

第一项是半正定矩阵，当且仅当 $B=B\ast \backslash mathbf\{B\}\; =\; \backslash mathbf\{B\}^*$ B=B∗ 时为零；第二部分与 $B\backslash mathbf\{B\}$ B 无关。所以 $B=B\ast \backslash mathbf\{B\}\; =\; \backslash mathbf\{B\}^*$ B=B∗ 时误差协方差在矩阵意义下最小（任何方向上的误差方差都最小，当然迹也最小）。 $■\backslash blacksquare$ ■

用到滤波上。 在第 $kk$ k 步， $x\backslash mathbf\{x\}$ x 的"先验均值"是 $x^k\mid k-1\; \backslash hat\{\backslash mathbf\{x\}\}${k\mid k-1} x^k∣k−1， $Pxx\; =\; Pk\mid k-1\; \backslash mathbf\{P\}${xx} = \mathbf{P}_{k\mid k-1} Pxx=Pk∣k−1， $zˉ\; \backslash bar\{\backslash mathbf\{z\}\}$ zˉ 是预测测量 $z^k\; \backslash hat\{\backslash mathbf\{z\}\}$k z^k， $Pzz\; \backslash mathbf\{P\}${zz} Pzz 就是新息协方差 $Sk\; \backslash mathbf\{S\}$k Sk。定理直接给出
$$Kk=\; Pxz\; Sk-1\; ,\; x^k\mid k\; =\; x^k\mid k-1\; +Kk(zk-\; z^k\; ),\; Pk\mid k\; =\; Pk\mid k-1\; -KkSkKk\top \; \backslash mathbf\{K\}$$k = \mathbf{P}{xz}\mathbf{S}k^{-1}, \qquad \hat{\mathbf{x}}{k\mid k} = \hat{\mathbf{x}}{k\mid k-1} + \mathbf{K}_k(\mathbf{z}k - \hat{\mathbf{z}}k), \qquad \mathbf{P}{k\mid k} = \mathbf{P}{k\mid k-1} - \mathbf{K}_k\mathbf{S}_k\mathbf{K}_k^\top Kk=PxzSk−1,x^k∣k=x^k∣k−1+Kk(zk−z^k),Pk∣k=Pk∣k−1−KkSkKk⊤

最后一式用了 $KkSkKk\top =\; Pxz\; Sk-1\; Sk\; Sk-1\; Pxz\top \; =\; Pxz\; Sk-1\; Pxz\top \; \backslash mathbf\{K\}\_k\backslash mathbf\{S\}\_k\backslash mathbf\{K\}$k^\top = \mathbf{P}{xz}\mathbf{S}_k^{-1}\mathbf{S}k\mathbf{S}k^{-1}\mathbf{P}{xz}^\top = \mathbf{P}{xz}\mathbf{S}k^{-1}\mathbf{P}{xz}^\top KkSkKk⊤=PxzSk−1SkSk−1Pxz⊤=PxzSk−1Pxz⊤。

检验：线性情况下退化为卡尔曼滤波。 若 $z=Hx+v\backslash mathbf\{z\}\; =\; \backslash mathbf\{H\}\backslash mathbf\{x\}\; +\; \backslash mathbf\{v\}$ z=Hx+v，则 $z^=H\; x^k\mid k-1\; \backslash hat\{\backslash mathbf\{z\}\}\; =\; \backslash mathbf\{H\}\backslash hat\{\backslash mathbf\{x\}\}${k\mid k-1} z^=Hx^k∣k−1，且
$$Pxz\; =E$$(x− x\^k∣k−1 )(H(x− x\^k∣k−1 )+v)⊤= Pk∣k−1 H⊤,Sk=H Pk∣k−1 H⊤+R \mathbf{P}{xz} = E\bigl(\\mathbf{x} - \\hat{\\mathbf{x}}_{k\\mid k-1})\\bigl(\\mathbf{H}(\\mathbf{x} - \\hat{\\mathbf{x}}_{k\\mid k-1}) + \\mathbf{v}\\bigr)\^\\top\\bigr = \mathbf{P}_{k\mid k-1}\mathbf{H}^\top, \qquad \mathbf{S}k = \mathbf{H}\mathbf{P}{k\mid k-1}\mathbf{H}^\top + \mathbf{R} Pxz=E(x−x\^k∣k−1)(H(x−x\^k∣k−1)+v)⊤=Pk∣k−1H⊤,Sk=HPk∣k−1H⊤+R

于是 $Kk=\; Pk\mid k-1\; H\top \; Sk-1\; \backslash mathbf\{K\}$k = \mathbf{P}{k\mid k-1}\mathbf{H}^\top\mathbf{S}_k^{-1} Kk=Pk∣k−1H⊤Sk−1，与第 05 篇完全一致；并且 $KkSkKk\top =\; Pk\mid k-1\; H\top Kk\top =(KkH\; Pk\mid k-1\; )\top =KkH\; Pk\mid k-1\; \backslash mathbf\{K\}\_k\backslash mathbf\{S\}\_k\backslash mathbf\{K\}$k^\top = \mathbf{P}{k\mid k-1}\mathbf{H}^\top\mathbf{K}k^\top = (\mathbf{K}k\mathbf{H}\mathbf{P}{k\mid k-1})^\top = \mathbf{K}k\mathbf{H}\mathbf{P}{k\mid k-1} KkSkKk⊤=Pk∣k−1H⊤Kk⊤=(KkHPk∣k−1)⊤=KkHPk∣k−1（对称矩阵），所以 $Pk\mid k\; =(I-KkH)\; Pk\mid k-1\; \backslash mathbf\{P\}${k\mid k} = (\mathbf{I} - \mathbf{K}k\mathbf{H})\mathbf{P}{k\mid k-1} Pk∣k=(I−KkH)Pk∣k−1，也与第 05 篇一致。

UKF 的思路由此就清楚了：更新公式本身是精确的线性最小均方误差公式，UKF 只是用无迹变换去近似其中的 $z^\; \backslash hat\{\backslash mathbf\{z\}\}$ z^、 $S\backslash mathbf\{S\}$ S、 $Pxz\; \backslash mathbf\{P\}\_\{xz\}$ Pxz；EKF 则是用线性化去近似它们。

2. 完整算法

给定 $x^0\mid 0\; \backslash hat\{\backslash mathbf\{x\}\}${0\mid 0} x^0∣0、 $P0\mid 0\; \backslash mathbf\{P\}${0\mid 0} P0∣0，对 $k=1,2,...k\; =\; 1,\; 2,\; \backslash dots$ k=1,2,... 循环（噪声为加性）：

预测

1. 由 $x^k-1\mid k-1\; \backslash hat\{\backslash mathbf\{x\}\}${k-1\mid k-1} x^k−1∣k−1、 $Pk-1\mid k-1\; \backslash mathbf\{P\}${k-1\mid k-1} Pk−1∣k−1 生成 sigma 点 $\chi i\; \backslash boldsymbol\{\backslash chi\}\_i$ χi 和权重 $Wi(m)\; W\_i^\{(m)\}$ Wi(m)、 $Wi(c)\; W\_i^\{(c)\}$ Wi(c)。
2. 逐点通过运动模型： $\chi i-=f(\chi i,\; uk)\; \backslash boldsymbol\{\backslash chi\}\_i^-\; =\; f(\backslash boldsymbol\{\backslash chi\}\_i,\backslash \; \backslash mathbf\{u\}\_k)$ χi−=f(χi, uk)。
3. 预测均值和协方差：

$$x^k\mid k-1\; =\; \sum i=02n\; Wi(m)\; \chi i-,\; Pk\mid k-1\; =\; \sum i=02n\; Wi(c)\; (\chi i--\; x^k\mid k-1\; )(\chi i--\; x^k\mid k-1\; )\top +Q\; \backslash hat\{\backslash mathbf\{x\}\}$${k\mid k-1} = \sum{i=0}^{2n} W_i^{(m)}\boldsymbol{\chi}i^-, \qquad \mathbf{P}{k\mid k-1} = \sum_{i=0}^{2n} W_i^{(c)}(\boldsymbol{\chi}i^- - \hat{\mathbf{x}}{k\mid k-1})(\boldsymbol{\chi}i^- - \hat{\mathbf{x}}{k\mid k-1})^\top + \mathbf{Q} x^k∣k−1=i=0∑2nWi(m)χi−,Pk∣k−1=i=0∑2nWi(c)(χi−−x^k∣k−1)(χi−−x^k∣k−1)⊤+Q

更新

4. 由 $x^k\mid k-1\; \backslash hat\{\backslash mathbf\{x\}\}${k\mid k-1} x^k∣k−1、 $Pk\mid k-1\; \backslash mathbf\{P\}${k\mid k-1} Pk∣k−1 重新 生成 sigma 点 $\chi i\; \backslash boldsymbol\{\backslash chi\}\_i$ χi（因为加上 $Q\backslash mathbf\{Q\}$ Q 后分布变了）。
5. 逐点通过观测函数： $\zeta i=h(\chi i)\; \backslash boldsymbol\{\backslash zeta\}\_i\; =\; h(\backslash boldsymbol\{\backslash chi\}\_i)$ ζi=h(χi)。
6. 预测测量、新息协方差、互协方差：

$$z^k\; =\sum i\; Wi(m)\; \zeta i\; Sk\; =\sum i\; Wi(c)\; (\zeta i-\; z^k\; )(\zeta i-\; z^k\; )\top +R\; Pxz\; =\sum i\; Wi(c)\; (\chi i-\; x^k\mid k-1\; )(\zeta i-\; z^k\; )\top \; \backslash begin\{aligned\}\; \backslash hat\{\backslash mathbf\{z\}\}$$k &= \sum{i} W_i^{(m)}\boldsymbol{\zeta}_i \\ \mathbf{S}k &= \sum{i} W_i^{(c)}(\boldsymbol{\zeta}_i - \hat{\mathbf{z}}_k)(\boldsymbol{\zeta}i - \hat{\mathbf{z}}k)^\top + \mathbf{R} \\ \mathbf{P}{xz} &= \sum{i} W_i^{(c)}(\boldsymbol{\chi}i - \hat{\mathbf{x}}{k\mid k-1})(\boldsymbol{\zeta}_i - \hat{\mathbf{z}}_k)^\top \end{aligned} z^kSkPxz=i∑Wi(m)ζi=i∑Wi(c)(ζi−z^k)(ζi−z^k)⊤+R=i∑Wi(c)(χi−x^k∣k−1)(ζi−z^k)⊤

7. 增益与更新：

$$Kk=\; Pxz\; Sk-1\; ,\; x^k\mid k\; =\; x^k\mid k-1\; +Kk(zk-\; z^k\; ),\; Pk\mid k\; =\; Pk\mid k-1\; -KkSkKk\top \; \backslash mathbf\{K\}$$k = \mathbf{P}{xz}\mathbf{S}k^{-1}, \qquad \hat{\mathbf{x}}{k\mid k} = \hat{\mathbf{x}}_{k\mid k-1} + \mathbf{K}_k(\mathbf{z}k - \hat{\mathbf{z}}k), \qquad \mathbf{P}{k\mid k} = \mathbf{P}{k\mid k-1} - \mathbf{K}_k\mathbf{S}_k\mathbf{K}_k^\top Kk=PxzSk−1,x^k∣k=x^k∣k−1+Kk(zk−z^k),Pk∣k=Pk∣k−1−KkSkKk⊤

几点说明：

• 整个算法没有任何导数 ， $ff$ f 和 $hh$ h 可以是黑盒函数，甚至可以不可导。
• 每步要计算 $2(2n+1)2(2n+1)$ 2(2n+1) 次函数值（预测、更新各 $2n+12n+1$ 2n+1 次）和两次 Cholesky 分解。雷达例子中 $n=4n\; =\; 4$ n=4，每步 9 个 sigma 点。
• 本例运动模型是线性的，由第四节的推论，UKF 的预测步与 KF 完全相同；两种滤波器的差别全部来自更新步。

3. 角度量的处理

雷达观测中有角度，第 09 篇讲过要做 ±π 归一化。UKF 里需要注意的地方更多：

• 预测测量的均值 ：不能直接对角度加权平均。假如两个 sigma 点的角度分别是 $3.13.1$ 3.1 和 $-3.1-3.1$ −3.1，它们其实几乎指向同一方向，算术平均却得到 $00$ 0，方向完全相反。正确的做法是对单位向量加权平均，再求角度：

$$\theta ^=atan2(\sum i\; Wi(m)\; sin\; \zeta i,\theta \; ,\; \sum i\; Wi(m)\; cos\; \zeta i,\theta \; )\; \backslash hat\{\backslash theta\}\; =\; \backslash operatorname\{atan2\}\backslash Bigl(\backslash sum\_i\; W\_i^\{(m)\}\backslash sin\backslash zeta\_\{i,\backslash theta\},\backslash \; \backslash sum\_i\; W\_i^\{(m)\}\backslash cos\backslash zeta\_\{i,\backslash theta\}\backslash Bigr)$$ θ^=atan2(i∑Wi(m)sinζi,θ, i∑Wi(m)cosζi,θ)

• 所有角度差 ： $\zeta i-\; z^k\; \backslash boldsymbol\{\backslash zeta\}\_i\; -\; \backslash hat\{\backslash mathbf\{z\}\}\_k$ ζi−z^k 和新息 $zk-\; z^k\; \backslash mathbf\{z\}\_k\; -\; \backslash hat\{\backslash mathbf\{z\}\}\_k$ zk−z^k 的角度分量都要归一化到 $[-\pi ,\pi )[-\backslash pi,\; \backslash pi)$ [−π,π)。

七、雷达场景：EKF 与 UKF 的公平对比

1. 实验设置

雷达场景与第 09 篇完全相同（真实初值、运动模型、 $Q\backslash mathbf\{Q\}$ Q、60 步）。为了得到可靠的结论，每种设置都做 200 次蒙特卡洛：每次用不同的随机种子（1000～1199）生成新的真实轨迹和测量，两种滤波器处理同一组数据，比较平均的位置 RMSE。设置了三种场景：

• 场景 A ：与第 09 篇相同， $\sigma \theta =0.03\; \backslash sigma\_\backslash theta\; =\; 0.03$ σθ=0.03 rad，滤波初值 $$−38,0,28,0⊤-38, 0, 28, 0^\top −38,0,28,0⊤， $P0\mid 0\; =diag(10,4,10,4)\; \backslash mathbf\{P\}\_\{0\backslash mid\; 0\}\; =\; \backslash operatorname\{diag\}(10,\; 4,\; 10,\; 4)$ P0∣0=diag(10,4,10,4)。
• 场景 B ：测角噪声加大到 $\sigma \theta =0.3\; \backslash sigma\_\backslash theta\; =\; 0.3$ σθ=0.3 rad（约 17°），其余同 A。
• 场景 C ：初值偏差加大， $x^0\mid 0\; =$−20, 0, 50, 0⊤ \hat{\mathbf{x}}{0\mid 0} = -20,\\ 0,\\ 50,\\ 0^\top x^0∣0=−20, 0, 50, 0⊤（与真实位置相差约 28 m），相应地 $P0\mid 0\; =diag(400,4,400,4)\; \backslash mathbf\{P\}${0\mid 0} = \operatorname{diag}(400, 4, 400, 4) P0∣0=diag(400,4,400,4)；测量噪声同 A。

2. 结果

场景	EKF 全程 RMSE	UKF 全程 RMSE	EKF 前 10 步	UKF 前 10 步	UKF 更好的次数
A：与第 09 篇相同	0.958 m	0.957 m	1.239 m	1.236 m	122/200
B：测角噪声 0.3 rad	4.156 m	4.017 m	4.370 m	4.147 m	106/200
C：初值偏差 28 m	1.539 m	1.257 m	3.171 m	2.337 m	191/200

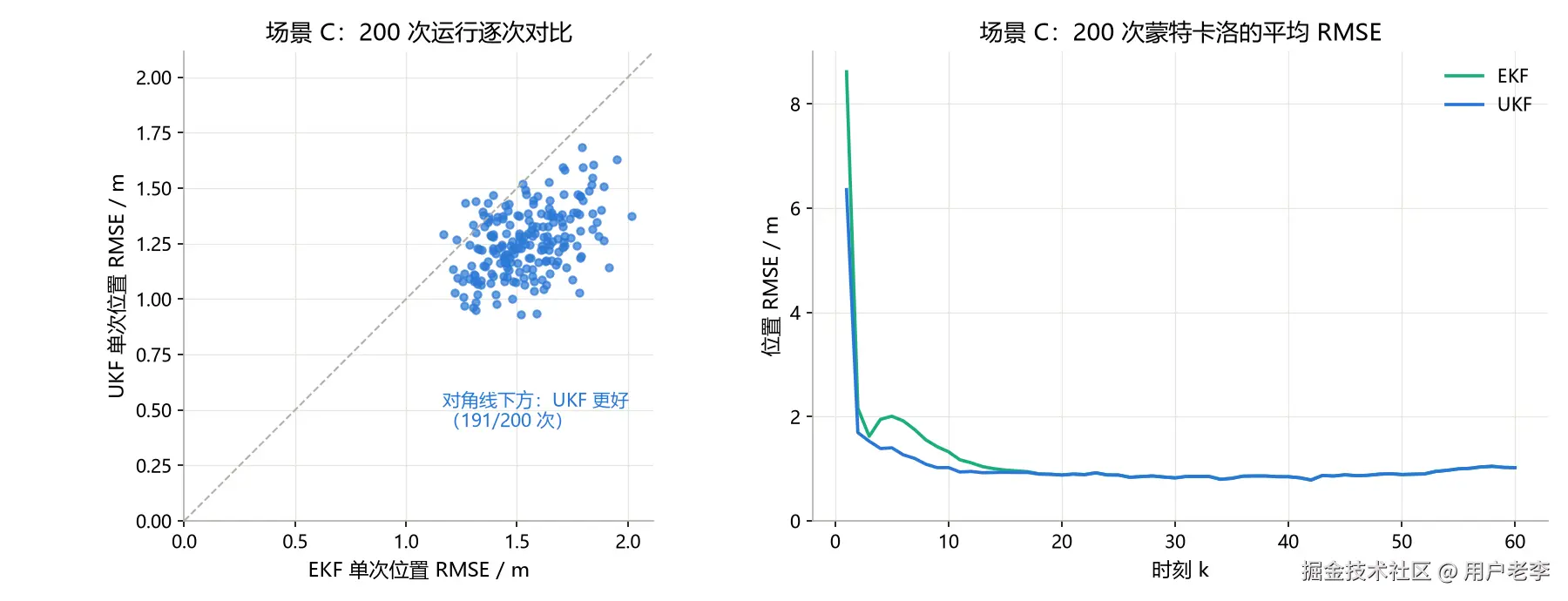

图 3：左图每个点是一次运行，横坐标是 EKF 的 RMSE，纵坐标是 UKF 的 RMSE，落在对角线下方表示 UKF 更好；右图是 200 次运行在每个时刻的平均位置误差。

3. 怎样理解这些结果

• 场景 A：两者几乎没有差别。 不确定性很小（几米），在这么小的范围内，雷达观测函数几乎是平的，切线近似足够好。这时 EKF 更简单、更快，没有理由换成 UKF。
• 场景 B：UKF 平均略好，但并非每次都好。 200 次里 UKF 只赢了 106 次，接近一半；平均 RMSE 的差距主要来自少数几次 EKF 表现较差的运行（逐次差值的中位数只有 0.039 m，差距最大的 10 次运行贡献了约 63% 的平均差距）。测角噪声大会让更新步的非线性变强，但当滤波器收敛后，状态的不确定性本身并不大，线性化依然大致可用。
• 场景 C：UKF 明显更好。 200 次中 191 次 UKF 胜出，前 10 步的 RMSE 从 3.171 m 降到 2.337 m。原因是：初始阶段 $P\backslash mathbf\{P\}$ P 很大（位置标准差 20 m，而目标离雷达只有约 50 m），在这么大的范围内方位角和距离都明显非线性；EKF 只在一个本身就偏了 28 m 的点上求雅可比，得到的切线与真实情况差别很大；UKF 的 sigma 点铺满了整个不确定范围，"看到"了函数的弯曲。从图 3 右图可以看到，差别集中在前 15 步左右，两种滤波器收敛后的误差几乎重合。

还要提醒一点：单次运行说明不了问题。 例如在场景 C 中用种子 42 运行一次（附录代码的第一个输出），EKF 的 RMSE 是 1.181 m，UKF 是 1.244 m，EKF 反而略好；但 200 次统计中 UKF 胜出 191 次。比较滤波器一定要用足够多次的蒙特卡洛。

经验上可以这样选：非线性弱、不确定性小，用 EKF；非线性强、初值不确定、雅可比难推或不存在，用 UKF。 两者的计算量在状态维数不高时差不多，UKF 省去了推导和调试雅可比的工夫，在工程上常常更省心。

八、实践中的注意事项

1. 保持 $P\backslash mathbf\{P\}$ P 对称正定。 Cholesky 分解要求 $P\backslash mathbf\{P\}$ P 正定，数值误差积累可能让它失效。常见做法是每步后对称化 P = (P + P.T) / 2，必要时加一个很小的对角项；更稳健的是"平方根 UKF"，直接递推 $P\backslash mathbf\{P\}$ P 的 Cholesky 因子。
2. 参数选择。 本篇用的 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\beta =2\backslash beta\; =\; 2$ β=2、 $\kappa =0\backslash kappa\; =\; 0$ κ=0 所有权重非负，数值上稳定。文献中也常见 $\alpha =10-3\backslash alpha\; =\; 10^\{-3\}$ α=10−3 这样很小的值，它让 sigma 点更局部，但中心点权重会变成很大的负数，需要更小心地处理正定性。
3. 非加性噪声。 如果噪声不是加在 $ff$ f、 $hh$ h 外面（例如噪声作用在控制量上），要把噪声并入状态做"增广"，在增广后的高维空间里取 sigma 点。
4. 角度、四元数等非欧氏量。 求均值和差值时要用对应空间的运算（上面的 atan2 平均、角度归一化；姿态估计中还有四元数平均），不能直接相加相减。
5. 它仍然是高斯近似。 UKF 只是把均值和协方差算得更准，仍然假设分布可以用一个高斯描述。如果真实分布是多峰的（例如机器人不知道自己在两条相同走廊中的哪一条），UKF 和 EKF 都无能为力，需要第 13 篇介绍的粒子滤波。

小结

项目	EKF	UKF
处理非线性的方法	在估计点做一阶泰勒展开	用 $2n+12n+1$ 2n+1 个 sigma 点直接通过非线性函数
需要雅可比	是	否
均值精度	一阶（缺 $12tr(GP)\; \backslash frac\{1\}\{2\}\backslash operatorname\{tr\}(\backslash mathbf\{G\}\backslash mathbf\{P\})$ 21tr(GP)）	二阶，误差从四阶项开始
协方差	只有 $JPJ\top \backslash mathbf\{J\}\backslash mathbf\{P\}\backslash mathbf\{J\}^\backslash top$ JPJ⊤	主项 $JPJ\top \backslash mathbf\{J\}\backslash mathbf\{P\}\backslash mathbf\{J\}^\backslash top$ JPJ⊤ 精确，含部分高阶修正
更新公式	$K=PHk\top S-1\; \backslash mathbf\{K\}\; =\; \backslash mathbf\{P\}\backslash mathbf\{H\}\_k^\backslash top\backslash mathbf\{S\}^\{-1\}$ K=PHk⊤S−1	$K=\; Pxz\; S-1\; \backslash mathbf\{K\}\; =\; \backslash mathbf\{P\}\_\{xz\}\backslash mathbf\{S\}^\{-1\}$ K=PxzS−1（线性 MMSE 公式）
线性系统	等价于 KF	等价于 KF
本篇雷达实验	不确定性小时与 UKF 相当	初值偏差大时明显更好（191/200）

无迹变换的三个关键公式：
$$\lambda =\alpha 2(n+\kappa )-n,\chi 0=\mu ,\chi i,\; \chi i+n\; =\mu \pm$$ (n+λ)P i,Kk= Pxz Sk−1 \lambda = \alpha^2(n + \kappa) - n, \qquad \boldsymbol{\chi}{0} = \boldsymbol{\mu},\quad \boldsymbol{\chi}{i},\ \boldsymbol{\chi}_{i+n} = \boldsymbol{\mu} \pm \Bigl\\sqrt{(n + \\lambda)\\mathbf{P}}\\Bigr_i, \qquad \mathbf{K}k = \mathbf{P}{xz}\mathbf{S}_k^{-1} λ=α2(n+κ)−n,χ0=μ,χi, χi+n=μ±(n+λ)P i,Kk=PxzSk−1

练习题

1. 概念题。 无迹变换用 $2n+12n+1$ 2n+1 个点，蒙特卡洛通常要成千上万个点。为什么无迹变换用这么少的点就能把均值算准到二阶？它付出的代价是什么？
2. 计算题。 设 $x\sim N(0,\; 1)x\; \backslash sim\; \backslash mathcal\{N\}(0,\backslash \; 1)$ x∼N(0, 1)， $g(x)=x2g(x)\; =\; x^2$ g(x)=x2。分别用 EKF 的线性化和无迹变换（ $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\beta =2\backslash beta\; =\; 2$ β=2、 $\kappa =0\backslash kappa\; =\; 0$ κ=0）计算 $y=g(x)y\; =\; g(x)$ y=g(x) 的均值和方差，并与精确值比较。
3. 证明题。 取 $n=1n\; =\; 1$ n=1、 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\kappa =2\backslash kappa\; =\; 2$ κ=2（即 $\kappa =3-n\backslash kappa\; =\; 3\; -\; n$ κ=3−n）。证明此时 sigma 点（带均值权重）的四阶中心矩等于 $3\sigma 43\backslash sigma^4$ 3σ4，与高斯分布相同。
4. 计算题。 雷达例子中状态维数 $n=4n\; =\; 4$ n=4，取 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\beta =2\backslash beta\; =\; 2$ β=2、 $\kappa =0\backslash kappa\; =\; 0$ κ=0。写出 sigma 点的个数和全部权重。如果改用 $\alpha =1\backslash alpha\; =\; 1$ α=1、 $\kappa =3-n\backslash kappa\; =\; 3\; -\; n$ κ=3−n， $\lambda \backslash lambda$ λ 和中心点权重变为多少？
5. 编程题。 随机生成一个 $3\times 33\; \backslash times\; 3$ 3×3 的正定矩阵 $P\backslash mathbf\{P\}$ P 和均值 $\mu \backslash boldsymbol\{\backslash mu\}$ μ，用 sigma_points 生成 sigma 点，数值验证它们的加权均值等于 $\mu \backslash boldsymbol\{\backslash mu\}$ μ、加权协方差等于 $P\backslash mathbf\{P\}$ P。

参考答案

1. 第五节的证明说明，只要点关于均值对称、并且精确匹配均值和协方差，奇数阶项就会成对抵消，二阶项会给出 $12tr(GP)\; \backslash frac\{1\}\{2\}\backslash operatorname\{tr\}(\backslash mathbf\{G\}\backslash mathbf\{P\})$ 21tr(GP)，所以均值自动精确到二阶。这些性质只依赖分布的前两阶矩，不需要很多点去"描绘"整个分布。代价是：它只匹配了均值和协方差（以及通过参数部分匹配四阶矩），无法表示多峰、强偏斜等复杂分布；高阶项的误差也无法消除。蒙特卡洛的点数越多越接近真实分布，可以表示任意形状，但计算量大得多。

2. 精确值： $E$x2=σ2=1Ex\^2 = \sigma^2 = 1 Ex2=σ2=1， $Var$x2=2σ4=2\operatorname{Var}x\^2 = 2\sigma^4 = 2 Varx2=2σ4=2。 EKF 线性化：在 $x=0x\; =\; 0$ x=0 处 $g(0)=0g(0)\; =\; 0$ g(0)=0、 $g\prime (0)=0g\text{'}(0)\; =\; 0$ g′(0)=0，得到均值 $00$ 0、方差 $00$ 0，完全错误：切线是一条水平线，滤波器会认为 $yy$ y 毫无不确定性。 无迹变换： $n=1n\; =\; 1$ n=1， $\lambda =0\backslash lambda\; =\; 0$ λ=0，sigma 点为 $0,1,-10,\; 1,\; -1$ 0,1,−1，权重 $W(m)=(0,\; 0.5,\; 0.5)W^\{(m)\}\; =\; (0,\backslash \; 0.5,\backslash \; 0.5)$ W(m)=(0, 0.5, 0.5)， $W(c)=(2,\; 0.5,\; 0.5)W^\{(c)\}\; =\; (2,\backslash \; 0.5,\backslash \; 0.5)$ W(c)=(2, 0.5, 0.5)。均值 $=0.5\times 1+0.5\times 1=1=\; 0.5\; \backslash times\; 1\; +\; 0.5\; \backslash times\; 1\; =\; 1$ =0.5×1+0.5×1=1；方差 $=2\times (0-1)2+0.5\times (1-1)2+0.5\times (1-1)2=2=\; 2\; \backslash times\; (0\; -\; 1)^2\; +\; 0.5\; \backslash times\; (1\; -\; 1)^2\; +\; 0.5\; \backslash times\; (1\; -\; 1)^2\; =\; 2$ =2×(0−1)2+0.5×(1−1)2+0.5×(1−1)2=2。两者都精确，与第五节第 3 小节 $\beta =2-\alpha 2\kappa =2\backslash beta\; =\; 2\; -\; \backslash alpha^2\backslash kappa\; =\; 2$ β=2−α2κ=2 的结论一致。

3. $c=n+\lambda =\alpha 2(n+\kappa )=3c\; =\; n\; +\; \backslash lambda\; =\; \backslash alpha^2(n\; +\; \backslash kappa)\; =\; 3$ c=n+λ=α2(n+κ)=3，sigma 点为 $\mu \backslash mu$ μ、 $\mu \pm 3\sigma \; \backslash mu\; \backslash pm\; \backslash sqrt\{3\}\backslash sigma$ μ±3 σ，权重 $W1=W2=\; 12c\; =16\; W\_1\; =\; W\_2\; =\; \backslash frac\{1\}\{2c\}\; =\; \backslash frac\{1\}\{6\}$ W1=W2=2c1=61。四阶中心矩为
$$W0\cdot 0+16(3\sigma )4+16(-3\sigma )4=26\cdot 9\sigma 4=3\sigma 4\; W\_0\; \backslash cdot\; 0\; +\; \backslash frac\{1\}\{6\}(\backslash sqrt\{3\}\backslash sigma)^4\; +\; \backslash frac\{1\}\{6\}(-\backslash sqrt\{3\}\backslash sigma)^4\; =\; \backslash frac\{2\}\{6\}\; \backslash cdot\; 9\backslash sigma^4\; =\; 3\backslash sigma^4$$ W0⋅0+61(3 σ)4+61(−3 σ)4=62⋅9σ4=3σ4

与高斯分布的 $E$δ4=3σ4E\\delta\^4 = 3\sigma^4 Eδ4=3σ4 相同。这就是 Julier 建议 $\kappa =3-n\backslash kappa\; =\; 3\; -\; n$ κ=3−n 的原因；此时由 $\beta =2-\alpha 2\kappa \backslash beta\; =\; 2\; -\; \backslash alpha^2\backslash kappa$ β=2−α2κ 应取 $\beta =0\backslash beta\; =\; 0$ β=0（ $\alpha =1\backslash alpha\; =\; 1$ α=1）。

4. $2n+1=92n\; +\; 1\; =\; 9$ 2n+1=9 个点。 $\lambda =1\cdot (4+0)-4=0\backslash lambda\; =\; 1\; \backslash cdot\; (4\; +\; 0)\; -\; 4\; =\; 0$ λ=1⋅(4+0)−4=0， $W0(m)\; =0\; W\_0^\{(m)\}\; =\; 0$ W0(m)=0， $W0(c)\; =0+(1-1+2)=2\; W\_0^\{(c)\}\; =\; 0\; +\; (1\; -\; 1\; +\; 2)\; =\; 2$ W0(c)=0+(1−1+2)=2，其余 8 个点 $Wi(m)\; =\; Wi(c)\; =18\; W\_i^\{(m)\}\; =\; W\_i^\{(c)\}\; =\; \backslash frac\{1\}\{8\}$ Wi(m)=Wi(c)=81。 若 $\kappa =3-4=-1\backslash kappa\; =\; 3\; -\; 4\; =\; -1$ κ=3−4=−1： $\lambda =1\cdot (4-1)-4=-1\backslash lambda\; =\; 1\; \backslash cdot\; (4\; -\; 1)\; -\; 4\; =\; -1$ λ=1⋅(4−1)−4=−1， $n+\lambda =3n\; +\; \backslash lambda\; =\; 3$ n+λ=3， $W0(m)\; =-13\; W\_0^\{(m)\}\; =\; -\backslash frac\{1\}\{3\}$ W0(m)=−31， $W0(c)\; =-13+\beta \; W\_0^\{(c)\}\; =\; -\backslash frac\{1\}\{3\}\; +\; \backslash beta$ W0(c)=−31+β，其余 $Wi=16\; W\_i\; =\; \backslash frac\{1\}\{6\}$ Wi=61。中心点的均值权重变成了负数。

5. 参考代码（sigma_points 来自附录）：

rng = np.random.default_rng(0)
A = rng.normal(size=(3, 3))
P = A @ A.T + 0.1 * np.eye(3)        # 构造一个正定矩阵
mu = rng.normal(size=3)
X, Wm, Wc = sigma_points(mu, P)
m = Wm @ X
C = (Wc[:, None] * (X - mu)).T @ (X - mu)
print(np.allclose(m, mu), np.allclose(C, P))   # 输出 True True

参考资料

• Dan Simon，《Optimal State Estimation: Kalman, H∞, and Nonlinear Approaches》，第 14 章（无迹卡尔曼滤波）。
• Sebastian Thrun、Wolfram Burgard、Dieter Fox，《Probabilistic Robotics》，第 3 章（高斯滤波器，其中包括 UKF）。
• Roger Labbe，《Kalman and Bayesian Filters in Python》，无迹卡尔曼滤波一章。
• S. J. Julier、J. K. Uhlmann，"A New Extension of the Kalman Filter to Nonlinear Systems"，1997（无迹变换的提出）。
• E. A. Wan、R. van der Merwe，"The Unscented Kalman Filter for Nonlinear Estimation"，2000（缩放 sigma 点与 α、β、κ 参数）。

附录：完整代码

下面的程序在第 09 篇的雷达场景（场景 C：初值偏差约 28 m）上实现 UKF，并与 EKF 对比：先用种子 42 运行一次并画出轨迹，再做 200 次蒙特卡洛，打印平均 RMSE 和 UKF 胜出的次数（结果对应正文表格的场景 C 一行）。只依赖 numpy 和 matplotlib，运行 python example.py 即可，蒙特卡洛部分需要几十秒。

"""卡尔曼滤波自学教程 10：无迹卡尔曼滤波（UKF）------ 附录代码

在第 09 篇的雷达跟踪场景上实现 UKF，并与 EKF 对比。
场景 C：滤波器初值偏差约 28 m，初始协方差放大到 400。
程序先做一次单独运行并画图，再做 200 次蒙特卡洛统计平均 RMSE。
运行：python example.py（蒙特卡洛部分需要几十秒）
"""
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams["font.sans-serif"] = ["Microsoft YaHei", "SimHei", "DejaVu Sans"]
plt.rcParams["axes.unicode_minus"] = False

# ---------------- 1. 模型参数（与第 09 篇相同） ----------------
dt = 1.0
F = np.kron(np.eye(2), np.array([[1.0, dt],
                                 [0.0, 1.0]]))   # 状态 [px, vx, py, vy]
q = 0.01
Q = np.kron(np.eye(2), q * np.array([[dt**4 / 4, dt**3 / 2],
                                     [dt**3 / 2, dt**2]]))
sigma_r, sigma_th = 1.0, 0.03
R = np.diag([sigma_r**2, sigma_th**2])
N = 60
x_true0 = np.array([-40.0, 0.3, 30.0, -1.0])
x_hat0 = np.array([-20.0, 0.0, 50.0, 0.0])        # 场景 C：初值偏差约 28 m
P0 = np.diag([400.0, 4.0, 400.0, 4.0])           # 初始协方差相应放大

# UKF 参数
ALPHA, BETA, KAPPA = 1.0, 2.0, 0.0


def wrap(angle):
    """把角度归一化到 [-π, π)。"""
    return (angle + np.pi) % (2 * np.pi) - np.pi


def h(x):
    """观测函数：状态 → (距离, 方位角)。"""
    return np.array([np.hypot(x[0], x[2]), np.arctan2(x[2], x[0])])


def jacobian_h(x):
    """观测函数的雅可比（只有 EKF 需要）。"""
    px, py = x[0], x[2]
    r2 = px**2 + py**2
    r = np.sqrt(r2)
    return np.array([[px / r, 0.0, py / r, 0.0],
                     [-py / r2, 0.0, px / r2, 0.0]])


# ---------------- 2. 无迹变换的 sigma 点和权重 ----------------
def sigma_points(x, P, alpha=ALPHA, beta=BETA, kappa=KAPPA):
    """Merwe 缩放 sigma 点：返回 (2n+1)×n 的点阵和两组权重。"""
    n = len(x)
    lam = alpha**2 * (n + kappa) - n
    L = np.linalg.cholesky((n + lam) * P)        # 矩阵平方根：L @ L.T = (n+λ)P
    points = [x]
    for i in range(n):
        points.append(x + L[:, i])
    for i in range(n):
        points.append(x - L[:, i])
    Wm = np.full(2 * n + 1, 1.0 / (2 * (n + lam)))
    Wc = Wm.copy()
    Wm[0] = lam / (n + lam)
    Wc[0] = lam / (n + lam) + (1 - alpha**2 + beta)
    return np.array(points), Wm, Wc


# ---------------- 3. 生成真实轨迹和测量 ----------------
def simulate(rng):
    x = x_true0.copy()
    truth, zs = [], []
    for _ in range(N):
        x = F @ x + rng.multivariate_normal(np.zeros(4), Q)
        z = h(x) + np.array([rng.normal(0.0, sigma_r), rng.normal(0.0, sigma_th)])
        z[1] = wrap(z[1])
        truth.append(x.copy())
        zs.append(z)
    return np.array(truth), np.array(zs)


# ---------------- 4. 两种滤波器 ----------------
def ekf(zs):
    x, P = x_hat0.copy(), P0.copy()
    out = []
    for z in zs:
        x, P = F @ x, F @ P @ F.T + Q
        Hj = jacobian_h(x)
        y = z - h(x)
        y[1] = wrap(y[1])
        K = P @ Hj.T @ np.linalg.inv(Hj @ P @ Hj.T + R)
        x = x + K @ y
        P = (np.eye(4) - K @ Hj) @ P
        out.append(x.copy())
    return np.array(out)


def ukf(zs):
    x, P = x_hat0.copy(), P0.copy()
    out = []
    for z in zs:
        # ---- 预测：sigma 点逐个通过运动模型 ----
        X, Wm, Wc = sigma_points(x, P)
        X_pred = X @ F.T                          # 每一行是 f(χ_i)
        x = Wm @ X_pred
        dX = X_pred - x
        P = (Wc[:, None] * dX).T @ dX + Q

        # ---- 更新：用预测分布重新取 sigma 点，逐个通过观测函数 ----
        X, Wm, Wc = sigma_points(x, P)
        Z = np.array([h(chi) for chi in X])
        # 预测测量的均值：距离直接加权平均，角度用正弦、余弦加权后求 atan2
        z_hat = np.array([Wm @ Z[:, 0],
                          np.arctan2(Wm @ np.sin(Z[:, 1]), Wm @ np.cos(Z[:, 1]))])
        dZ = Z - z_hat
        dZ[:, 1] = wrap(dZ[:, 1])                 # 角度差必须归一化
        dX = X - x
        S = (Wc[:, None] * dZ).T @ dZ + R          # 新息协方差
        Pxz = (Wc[:, None] * dX).T @ dZ            # 状态与测量的互协方差
        K = Pxz @ np.linalg.inv(S)
        y = z - z_hat
        y[1] = wrap(y[1])
        x = x + K @ y
        P = P - K @ S @ K.T
        out.append(x.copy())
    return np.array(out)


def pos_err(est, truth):
    return np.hypot(est[:, 0] - truth[:, 0], est[:, 2] - truth[:, 2])


# ---------------- 5. 单次运行 ----------------
truth, zs = simulate(np.random.default_rng(42))
est_ekf, est_ukf = ekf(zs), ukf(zs)
print("单次运行（种子 42）位置 RMSE：EKF "
      f"{np.sqrt(np.mean(pos_err(est_ekf, truth)**2)):.3f} m，"
      f"UKF {np.sqrt(np.mean(pos_err(est_ukf, truth)**2)):.3f} m")

# ---------------- 6. 蒙特卡洛：200 次 ----------------
rmse_ekf, rmse_ukf = [], []
for s in range(200):
    tr, z = simulate(np.random.default_rng(1000 + s))
    rmse_ekf.append(np.sqrt(np.mean(pos_err(ekf(z), tr)**2)))
    rmse_ukf.append(np.sqrt(np.mean(pos_err(ukf(z), tr)**2)))
rmse_ekf, rmse_ukf = np.array(rmse_ekf), np.array(rmse_ukf)
print(f"200 次蒙特卡洛平均位置 RMSE：EKF {rmse_ekf.mean():.3f} m，UKF {rmse_ukf.mean():.3f} m")
print(f"UKF 比 EKF 更好的次数：{np.sum(rmse_ukf < rmse_ekf)}/200")

# ---------------- 7. 画图 ----------------
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))
ax1.plot(truth[:, 0], truth[:, 2], "--", color="gray", label="真实轨迹")
ax1.plot(est_ekf[:, 0], est_ekf[:, 2], color="tab:green", label="EKF")
ax1.plot(est_ukf[:, 0], est_ukf[:, 2], color="tab:blue", label="UKF")
ax1.scatter([x_hat0[0]], [x_hat0[2]], marker="x", color="black", label="滤波初值")
ax1.scatter([0], [0], marker="^", color="purple", label="雷达")
ax1.set_aspect("equal")
ax1.set_xlabel("px / m")
ax1.set_ylabel("py / m")
ax1.legend()

ax2.scatter(rmse_ekf, rmse_ukf, s=12)
lim = max(rmse_ekf.max(), rmse_ukf.max()) * 1.05
ax2.plot([0, lim], [0, lim], "--", color="gray")
ax2.set_xlabel("EKF 单次 RMSE / m")
ax2.set_ylabel("UKF 单次 RMSE / m")
ax2.set_title("对角线下方的点：UKF 更好")
plt.tight_layout()
plt.show()
