Spring Boot 表单挂 Flowable 审批：设计器绑模型后，业务侧用注解把单子跑起来

上一篇热帖讲的是：用 3 个注解在 Spring Boot 里接 Flowable，搭一条请假审批 （掘金原文，约 18 赞 / 44 藏）。很多人跟完之后卡在下一问------

低代码或应用中心里，表单页已经拖好了，审批节点也画完了。业务侧还要不要在 Service 里手写 RuntimeService.startProcessInstanceByKey？页面和流程模型到底怎么挂在一起，提交之后单子才会出现在待办里？

这篇只补这一段闭环：设计器侧挂模型 → 业务侧把单子跑起来 。方案载体仍是 Forge Admin；标题用 Spring Boot / Flowable / 表单等通用词，方便检索。文中路径相对仓库 forge-project，推断处标「按源码推演」，发布前建议在自己环境用一条请假或采购流复验。

查重：与已发的「审批公共节点合并」「超时终态 ENTITY_DELETED」，以及改期不发的「运行态 designPreview 卡死」都不是同一角度。本篇是热帖续篇，不重复讲 BPMN 节点合并或超时终态。

TL;DR

痛点：表单/页面做完，业务 Service 仍直接依赖 Flowable API，引擎一拆库就全改。
设计器侧 ：业务对象绑定 flowModelKey + startMode（手动按钮 / 触发器 / 两者），节点列表从已发布模型读 userTask。
业务侧三件套 ：类上 @FlowBind，方法上 @FlowStart（或显式 FlowClient.startProcess），回调上 @FlowCallback。
取舍：需要立刻回写 processInstanceId 到业务表时，仓库请假/采购示例走显式 FlowClient；不需要回写可用 @FlowStart 切面。
低代码路径 ：BusinessFlowService.startFlow 读绑定配置再 RPC 发起，类上 @FlowBind(modelKey = "*") 承接回调。

一、痛点：表单做完，还在手写 RuntimeService

你大概已经经历过这两种「半成品」：

只做了表单 ：字段、校验、列表页都有了，提交按钮后面空着，或直接 insert 业务表，审批靠人肉群消息。
硬接了引擎 ：Service 里 @Autowired RuntimeService，到处 startProcessInstanceByKey，流程一独立部署，业务模块跟着改编译依赖。

典型「搅在一起」的写法（反例，不要照抄）：

java 复制代码

// 业务 Service 直接依赖引擎 API
Map<String, Object> vars = new HashMap<>();
vars.put("days", leave.getDays());
ProcessInstance pi = runtimeService.startProcessInstanceByKey(
    "leave_process", "leave:" + leave.getId(), vars);
leave.setProcessInstanceId(pi.getId());

问题有三：

业务代码侵入流程引擎 API，引擎独立部署后到处改。
表单页/业务对象和 modelKey 没有统一绑定入口，每个模块硬编码字符串。
流程结束回写业务状态靠散落的监听器，请假、采购、报销各写一套，难复用。

Forge Admin 的拆法是：流程服务独立（forge-flow）+ 业务侧只认 FlowClient 与注解；低代码侧再把「哪个业务对象绑哪条流程」落到绑定配置，而不是散落在前端常量里。

二、架构一图：设计器挂模型 × 业务侧发起

先建立全景，再往下贴代码就不会懵。

text 复制代码

┌──────────────────────────────┐         ┌────────────────────────────┐
│ 应用中心 / 表单设计器（UI）     │         │ 流程服务 forge-flow         │
│                              │         │                            │
│ 选已发布流程模型 flowModelKey  │  发布    │  Flowable BPMN / 任务流转   │
│ startMode: MANUAL|TRIGGER    │ ───────►│  /start/{modelKey}         │
│ 节点权限从 userTask 解析       │         │  事件 → Redis/Webhook       │
└──────────────┬───────────────┘         └─────────────▲──────────────┘
               │ 绑定配置                                 │ HTTP
               ▼                                         │
┌──────────────────────────────┐         ┌─────────────┴──────────────┐
│ 业务服务（admin / business）   │         │ forge-flow-client          │
│                              │  RPC    │  FlowClient                │
│  @FlowBind(modelKey=...)     │ ───────►│  FlowStartAspect           │
│  @FlowStart / startProcess   │         │  FlowEventSubscriber       │
│  @FlowCallback 回写状态       │◄────────│  Pub/Sub 路由回调           │
└──────────────────────────────┘         └────────────────────────────┘

对应源码落点：

层级	真实路径
注解定义	`forge-server/forge-flow/forge-flow-client/src/main/java/com/mdframe/forge/flow/client/annotation/`（`FlowBind` / `FlowStart` / `FlowCallback`）
发起切面	`.../helper/FlowStartAspect.java`
自动配置	`.../helper/FlowClientHelperAutoConfiguration.java`（有 AspectJ + `FlowClient` 才注册切面）
设计器绑定 UI	`forge-admin-ui/src/views/app-center/components/ApplicationFlowBindingBar.vue`、`designer/BusinessFlowBindingPanel.vue`
节点策略	`.../ApplicationFlowNodePanel.vue`（按 `flowModelKey` 拉 userTask）
低代码发起	`forge-plugin-generator/.../businessapp/BusinessFlowService.java` 的 `startFlow(...)`
请假示例	`forge-admin-server/.../leave/service/impl/LeaveRequestServiceImpl.java`
采购示例	`forge-business-core/.../purchase/service/impl/SamplePurchaseOrderServiceImpl.java`

服务器入口也能对上：FlowInstanceController 提供 POST /start/{modelKey}，客户端最终都是打到这条链，而不是业务进程内嵌 Flowable。

三、设计器侧：页面/业务对象挂上流程模型

打开应用中心业务对象的流程绑定。新入口在应用工作台「业务流程」；旧的 BusinessFlowBindingPanel 会提示「配置已整合到业务流程画布」，并提供跳转按钮------跟做时以新入口为准。

核心字段就两个：

流程模型 ：下拉已发布模型，值为 modelKey（如 leave_process）。
谁来发起 / 启动方式 ：MANUAL（用户点按钮）、TRIGGER（触发器自动）、BOTH。

还可以配 流程标题模板 （如 ${opportunityName}-流程）和 业务字段 → 流程变量 映射；未配置时系统会按字段编码同名补齐（面板文案与 resetVariableMappings 行为一致）。

前端绑定栏源码（节选）：

vue 复制代码

<!-- ApplicationFlowBindingBar.vue -->
<n-select
  v-model:value="form.flowModelKey"
  :options="flowModelOptions"
  placeholder="选择已发布的审批流程"
/>
<n-select
  v-model:value="form.startMode"
  :options="startModeOptions"
  :disabled="!form.flowModelKey"
/>

未选模型时提示文案是：「尚未绑定流程模型；绑定后节点配置将自动读取审批节点。」节点策略面板 ApplicationFlowNodePanel 会 watch flowModelKey，去拉该模型的 userTask；解析失败则回退手填节点标识，并提示确认模型已发布且包含用户任务。

保存后写入业务对象的 FLOW 绑定（flowModelKey、titleTemplate、startMode、variableMapping...），编解码在 BusinessFlowBindingCodec。

按源码推演：绑定保存走 saveBusinessFlowBinding(objectCode, payload)；低代码正式发起时 BusinessFlowService.startFlow 会 selectBindingByTypeAndCode(..., "FLOW")，缺绑定或缺少 flowModelKey 直接抛「未配置流程绑定 / 缺少 flowModelKey」。所以「先绑模型再点提交」是硬前提，不是文档建议。

拖审批节点仍在流程设计器里完成；本篇不展开 BPMN 与公共节点合并。你只要记住一句：页面挂的是已发布的 modelKey，不是设计器里未发布的草稿画布。

四、业务侧竖切：三注解把单子跑起来

4.1 类上绑定模型：`@FlowBind`

java 复制代码

// forge-flow-client/.../annotation/FlowBind.java 文档示例
@FlowBind(modelKey = "leave_process", businessType = "leave")
@Service
public class LeaveService { ... }

仓库请假实现同样挂了这行（LeaveRequestServiceImpl）。低代码通用回调服务则是：

java 复制代码

@FlowBind(modelKey = "*", businessType = "lowcode-business")
public class BusinessFlowService { ... }

modelKey = "*" 表示按事件里的 processDefKey / businessKey 动态匹配，适合「一个服务承接多种业务对象」。采购示例则绑死具体常量：@FlowBind(modelKey = SamplePurchaseOrderService.MODEL_KEY, businessType = ...)。

4.2 方法成功后自动发起：`@FlowStart`

注解把 SpEL 约定写在源码注释里（FlowStart.java）：

java 复制代码

@FlowStart(
    modelKey        = "leave_process",  // 可省略，取 @FlowBind.modelKey
    businessKeySpEl = "'leave:' + #leave.id",
    titleSpEl       = "#leave.name + ' 的请假申请'",
    userIdSpEl      = "#leave.applicantId",
    userNameSpEl    = "#leave.applicantName",
    variablesSpEl   = "{'days': #leave.days}"
)
public LeaveApply submit(LeaveApply leave) { ... }

切面 FlowStartAspect 在方法 proceed() 成功后解析 SpEL，调用 flowClient.startProcess(...)；businessKeySpEl 为空会直接跳过并发 warn。引入 forge-flow-client、容器里有 FlowClient、类路径有 AspectJ 时，由 FlowClientHelperAutoConfiguration 注册该切面。

仓库里的真实取舍（跟做必看）： 请假与采购示例目前没有在 submit 方法上贴 @FlowStart，而是显式调用 FlowClient.startProcess。请假代码注释写得很直白------

显式发起流程并回写 processInstanceId（@FlowStart 切面无法回写业务表字段）

java 复制代码

// LeaveRequestServiceImpl.submitLeave（真实代码）
FlowResult<String> startResult = flowClient.startProcess(
        PROCESS_KEY, businessKey, BUSINESS_TYPE, title,
        Collections.emptyMap(),
        leave.getApplyUserId(), leave.getApplyUserName(),
        leave.getApplyDeptId(), leave.getApplyDeptName());
if (!startResult.isSuccess() || !StringUtils.hasText(startResult.getData())) {
    throw new BusinessException(...);
}
leave.setProcessInstanceId(startResult.getData());
updateById(leave);

采购单 SamplePurchaseOrderServiceImpl.submit 同理：先组装变量（金额、会签人、部门负责人等），再 RPC 启动，成功后写 processInstanceId 并 markInProcess。注释还强调「流程启动（远程 RPC）在事务外执行，避免长事务占用 DB 连接」------这是生产向细节，纯 @FlowStart 默认在业务方法返回后触发，细控事务边界时反而显式调用更清晰。

跟做决策表：

场景	推荐
演示/简单单据，不需要把 instanceId 落业务表	`@FlowStart` 零侵入
要落 `process_instance_id`，或要卡启动失败回滚语义	显式 `FlowClient.startProcess`（与仓库示例一致）
低代码按钮 / 触发器	走绑定 + `BusinessFlowService.startFlow`

两种写法都依赖同一条 HTTP 发起链，都不要再注入 RuntimeService。

4.3 结束与节点事件：`@FlowCallback`

java 复制代码

@FlowCallback(on = FlowCallback.ON_COMPLETED)
public void onLeaveApproved(FlowEventContext ctx) {
    LeaveRequest leave = getByBusinessKey(ctx.getBusinessKey());
    if (leave != null) {
        leave.setStatus(LeaveRequestStatus.APPROVED.getCode());
        leave.setApproveComment(ctx.getLastComment());
        updateById(leave);
    }
}

事件常量：PROCESS_COMPLETED / PROCESS_REJECTED / PROCESS_CANCELED，以及任务级 TASK_CREATED / TASK_COMPLETED / TASK_ASSIGNED。请假示例拆成三个方法；采购示例一个方法里 on = { ... } 多事件，再按 context.getEvent() 分支。分发靠 FlowEventSubscriber（默认订阅 Redis 频道 flow:event:all，也可 Webhook）。

若回调对不上，先查两件事：类上是否有匹配的 @FlowBind；forge.flow.client.redis-subscribe 是否为 true（自动配置默认 true）。

4.4 低代码：绑定配置驱动的发起

java 复制代码

// BusinessFlowService.startFlow（真实逻辑摘要）
AiBusinessBinding flowBinding = bindingMapper.selectBindingByTypeAndCode(
        tenantId, "OBJECT", objectCode, "FLOW");
String flowModelKey = resolveFlowModelKey(bindingConfig);
String businessKey = objectCode + ":" + recordId;
FlowResult<String> result = flowClient.startProcess(
        flowModelKey, businessKey, title,
        flowVariables, String.valueOf(userId), userName, null, null);

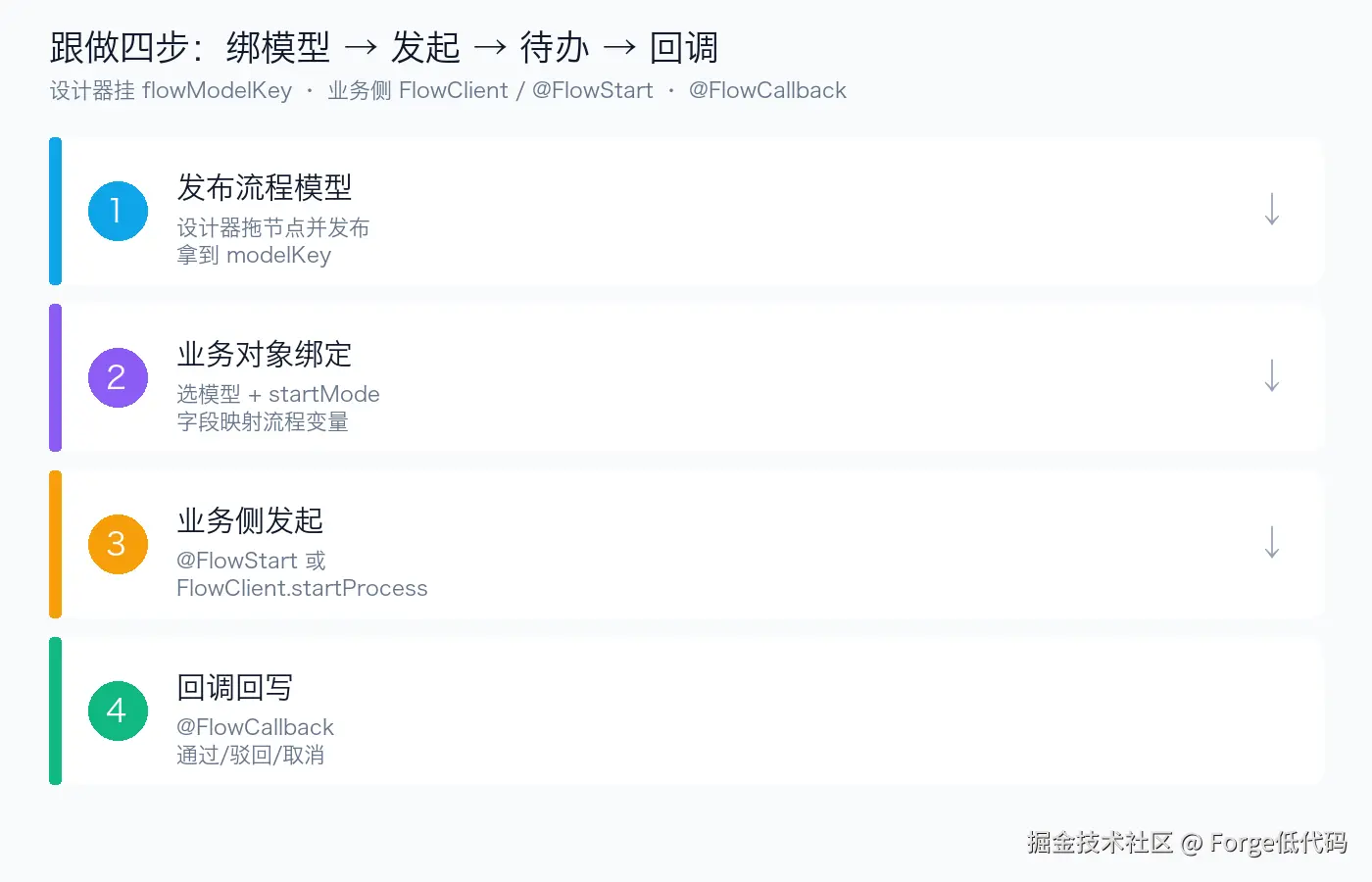

跟做可以压成四步：

在流程设计器发布模型，记下 modelKey。
在业务对象绑定该 modelKey，选好 startMode，保存。
代码优先模块：@FlowBind +（@FlowStart 或显式 startProcess）+ @FlowCallback。
低代码模块：保存业务记录后点「提交审批」或走触发器，后台进 startFlow。

文档技能 code-first-workflow.md 也建议：仅 DRAFT 可提交、启动成功后再置 IN_PROCESS、回调状态迁移要幂等------和采购示例一致。

五、对照表 & 自测清单

注解 / 入口对照

能力	位置	作用	仓库证据
`@FlowBind`	类	声明 modelKey / businessType	Leave、Purchase、BusinessFlowService
`@FlowStart`	方法	成功后自动 `startProcess`	注解 + `FlowStartAspect`（业务示例多改显式调用）
`@FlowCallback`	方法	收流程/任务事件回写业务	Leave 三回调；Purchase 合并回调
设计器绑定	UI + Codec	`flowModelKey` / `startMode` / 变量映射	BindingBar / BindingPanel / BindingCodec
低代码发起	Service	读绑定后 RPC	`BusinessFlowService.startFlow`

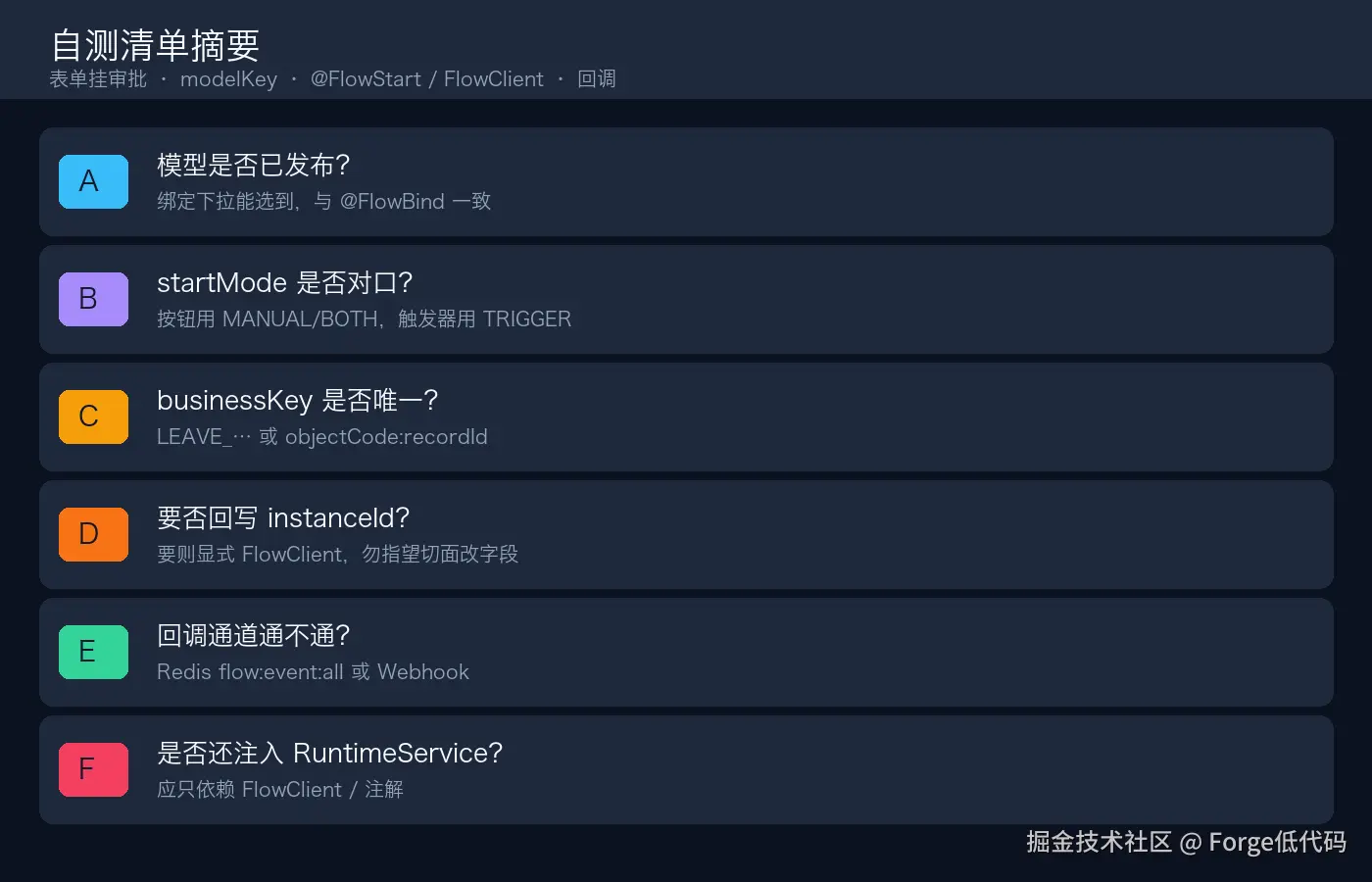

自测清单（建议收藏）

流程模型已发布，绑定下拉里能选到，且 modelKey 与 @FlowBind / 绑定 JSON 一致。
startMode 与入口一致：按钮发起用 MANUAL/BOTH；只靠触发器不要指望列表按钮出现。
业务键全局唯一（请假 LEAVE_... / 低代码 objectCode:recordId / 采购按定义拼接）。
若业务表有 process_instance_id，用显式 FlowClient 回写；不要假设 @FlowStart 会改实体字段。
Redis 或 Webhook 已通：通过/驳回后业务状态有变；日志里能看到回调命中对应 @FlowBind Bean。
业务 Service 未直接注入 RuntimeService / TaskService。
启动失败时有明确业务异常（请假/采购都校验 FlowResult.isSuccess()），避免「表有数据、待办没有」。

六、小结 & CTA

表单挂审批不是再写一遍 Flowable 教程，而是两段对接：

设计器 ：业务对象 ↔ 已发布 modelKey（再配启动方式与变量）；
业务侧 ：forge-flow-client 三注解（或显式 FlowClient）把单子跑起来、把状态收回来。

上一篇解决「注解怎么写」；这篇解决「页面怎么挂、单子怎么真的进待办」。Forge Admin 开源仓库与演示：

Gitee：gitee.com/ForgeLab/fo...
GitHub：github.com/yaomindong1...
文档：www.dlforgelab.com:8084/forge-docs/
演示：www.dlforgelab.com:8084/forge/login...

评论区想看下一篇哪条？例如「触发器自动发起的变量映射踩坑」或「任务表单字段权限如何跟节点走」------留言出题，少踩一个坑。

（系列：上篇「3 个注解搭请假」→ 本篇「表单挂模型 + 发起闭环」。这里只谈 Spring Boot + Flowable + 表单绑定的跟做路径。）
