22 · MoE FFN 位级镜像收口：整模型逐层 L2 全等达成

一句话 ：承接第 18 篇留下的残项（全 GPU decode 的 MoE FFN 未对齐，L2 对拍断在 t32_l0_x），本篇把差异从「四处」修正为六处，再用「按输出行切并行度、行内保留串行链 」的办法一次通过------2120 个 L2 key 全部逐字节等于纯 CPU 参考 ，而且并行度没有丢。前置：建议先读第 18 篇（L2 harness 与注意力路径的位级收口）。环境：x86-64 + NVIDIA RTX 5090（CUDA 后端）· Qwen3-30B-A3B q4local · 位级档 VLLM_CUDA_L2EXACT=1（opt-in）。

状态：✅ 达成（opt-in VLLM_CUDA_L2EXACT=1）。

一、问题与结论

整模型 L2 全等达成 ：DECODE+INFER+FORCE_CPU+L2EXACT vs 纯 CPU，2120 key（48 层逐层量 + 完整 logits）0 不一致 。此前是 2054 个，首个 t32_l0_x。
残项评价被推翻 ：「必须放弃并行度」不成立。六处差异全是浮点结合/归约序 ，与算法无关；用「行切并行、行内串行」即可，并行度实际不丢。
差异是六处不是四处 ：此前登记的第四条漏了两个归约序 ------CPU 是升序串行链 ，CUDA 原核是树归约（gate/up 的 64 路、down 的 cbe 路）。补上后才一次通过。
反证「0 不一致」不是假象 ：同档加 VLLM_CUDA_STUB_MOE=1（设备侧跳过 MoE、输出故意错）→ 2110 处不一致 ，首个仍是 t32_l0_x ⇒ 设备路径确实在跑。
代价（按统一预算口径复测，见 4.4）：位级档 9.90 tok/s vs fast 档 94.8 tok/s ⇒ 慢 9.6× ；且这 9.6× 的主项是非 MoE 部分 （nsplit=1 关掉 z 切分并行度），MoE 位级核只占 22.4 ms。与 attention 位级档同性质：验证工具，不是性能路径，故维持 opt-in。
默认档零改动 ：三个原核一字未动，纯 CPU dump SHA256 不变（A15A5FB9...）。

二、背景：先读清 CPU 真值轨

第 18 篇的对拍已经把首个差异钉在 t32_l0_x，但「哪几个内核、哪个表达式」还没定。定位的第一件事是确定 CPU 的真值轨 ------x86 上 MoE FFN 有多条轨（f32 精确轨 / int8 近似轨 / s16 整数点积轨），默认走哪条决定了要对齐谁。

日志给出了答案：

ini 复制代码

[MOEILV512] avx512-path=off
[MOEDNILV] dn k-interleave=4

配合仓库规格里「s16 轨默认已开」的记载 ⇒ 真值是 s16 轨 ：st_moe_ffn_sparse_q4 → moe_q4_gu_group_actq16_x86 / moe_q4_down_group_actq16_x86。

2.1 CPU 的精确表达式（逐字摘录）

仓库里 CPU 真值轨的两个函数（src/model/vllm_safetensors.c）：

c 复制代码

/* 文件名：src/model/vllm_safetensors.c，moe_q4_gu_group_actq16_x86() */
float gacc[4] = {0.0f, 0.0f, 0.0f, 0.0f}, uacc[4] = {0.0f, 0.0f, 0.0f, 0.0f};
for (int cb = 0; cb < nbG; cb++) {                       /* ← cb 升序串行链 */
    actq16_block_gu_x86(gb + cb*72, ub + cb*72, xq + cb*32, pgs, pus);  /* 块内 int32 精确点积 */
    for (int ri = 0; ri < 4; ri++) {
        float scg = vq_f16(hg[ri]), scu = vq_f16(hu[ri]), xdc = xd[cb];
        gacc[ri] += (scg * xdc) * (float)pgs[ri];        /* ← 结合序 (s_w*s_a)*dot */
        uacc[ri] += (scu * xdc) * (float)pus[ri];
    }
}

c 复制代码

/* 文件名：src/model/vllm_safetensors.c，moe_q4_down_group_actq16_x86() */
float acc[4] = {0.0f, 0.0f, 0.0f, 0.0f};
for (int cbi = 0; cbi < cbe; cbi++) {                    /* ← cbi 升序串行链 */
    actq16_block_dn_x86(tile, avq + cbi*32, pas);
    for (int ri = 0; ri < 4; ri++)
        acc[ri] += (vq_f16(hd[ri]) * avd[cbi]) * (float)pas[ri];
}
for (int ri = 0; ri < 4; ri++) y[ri] += p * acc[ri];     /* ← p 只在末尾乘一次 */

silu 与 router：

c 复制代码

av[i] = (g / (1.0f + expf(-g))) * u;                     /* 表达式与 CUDA 完全相同 */
for (int i = 0; i < d; i++) s += rw[i] * x_ffn[i];        /* router：2048 步串行链 */

2.2 差异表（六处）

#	量	CPU 真值	CUDA 原核	差异性质
①	router 点积	`d` 步串行链	64 chunk + 64 路树归约	归约序
②	gate/up 结合序	`(s_w * s_a) * dot`	`(dot * s_w) * s_a`	结合序
③	gate/up 归约序	`cb` 升序串行 `+=`	一线程一 cb + nbG 路树	归约序
④	silu / top-k softmax 的 `expf`	UCRT	device `expf`	函数实现（表达式同）
⑤	down 的 `p`	末尾 `y += p * acc`	折叠进每个块项	结合序
⑥	down 归约序	`cbi` 升序串行 `+=`	cbe 路树	归约序

③⑥ 是本次新发现的（此前只登记了 ①②④⑤）。它们同属「树 vs 串行链」这一族 ------和 attention 那边 pairwise + nsplit=1 要解决的是同一类问题：并行归约会重排浮点加法，而重排就换位。

一处细节值得记：整数部分（vc_q4_dot32_s16 对 CPU actq16_block_*）本来就逐位一致 ------int32 点积精确且加法可结合，怎么分组都一样。所以只需要修浮点那一层，权重布局、激活量化、tile 结构都不用动。这正是「三维天然一致」的意思。

三、核心机制：行切并行、行内串行

关键设计只有一句话：把并行度切在「输出行」这个维度上，行内保留 CPU 的串行链 。因为不同输出行的归约彼此独立，谁先谁后都不影响结果；而同一行内必须严格照 CPU 的顺序累加。

内核	并行切分	行内串行步数
`k_moe_router_gemm_serial`	一线程一专家（ne=128）	d = 2048
`k_moe_gate_up_ucrt`	一线程一 (专家 j, 行 row)（tk×ef ≈ 6k）	nbG = 64
`k_moe_down_ucrt`	一线程一输出行（d = 2048）	tk×cbe = 8×24 = 192

仓库里这三个位级核（src/npu/cuda/vllm_cuda_kernels.cu）：

c 复制代码

/* 文件名：src/npu/cuda/vllm_cuda_kernels.cu，k_moe_router_gemm_serial() */
/* ① router：一线程一专家，d 步串行链（与 CPU `s += rw[i]*x[i]` 同序）。 */
__global__ void k_moe_router_gemm_serial(const float *__restrict router,
                                         const float *__restrict x,
                                         float *__restrict logits,
                                         int ne, int d) {
    const int e = blockIdx.x * blockDim.x + threadIdx.x;
    if (e >= ne) return;
    const float *rw = router + (size_t)e * d;
    float s = 0.0f;
    for (int i = 0; i < d; i++) s += rw[i] * x[i];
    logits[e] = s;
}

c 复制代码

/* 文件名：src/npu/cuda/vllm_cuda_kernels.cu，k_moe_gate_up_ucrt()（节选） */
/* ②③④ gate/up：一线程一 (专家 j, 行 row)；行内 cb 升序串行链、
 * `(sw*sa)*dot` 结合序、silu 用 expf_ucrt。 */
const int j = idx / ef, row = idx - j * ef;
float ga = 0.0f, ua = 0.0f;
for (int cb = 0; cb < nbG; cb++) {
    const uint8_t *tg = gt + (size_t)cb * 72;
    const uint8_t *tu = ut + (size_t)cb * 72;
    const int16_t *ab = xq + (size_t)cb * 32;
    const float xdc = xd[cb];
    ga += (vc_q4_scale(tg, ri) * xdc) * (float)vc_q4_dot32_s16(tg, ri, ab);
    ua += (vc_q4_scale(tu, ri) * xdc) * (float)vc_q4_dot32_s16(tu, ri, ab);
}
av[(size_t)j * ef + row] = (ga / (1.0f + expf_ucrt(-ga))) * ua;   /* silu(g)*u */

c 复制代码

/* 文件名：src/npu/cuda/vllm_cuda_kernels.cu，k_moe_down_ucrt()（节选） */
/* ⑤⑥ down：一线程一输出行；专家 j 升序，每专家行内 cbi 升序串行链，
 * `p` 只在末尾乘一次后累加进 y（与 CPU `y[ri] += p*acc[ri]` 同序）。 */
float yacc = 0.0f;
for (int j = 0; j < tk; j++) {
    const int e = sel[j];
    if (e < 0 || e >= ne) continue;
    const uint8_t *db = D + rgoff + (size_t)((e * ef) >> 5) * 72;
    const int16_t *aqj = avq + (size_t)j * ef;
    const float *adj = avd + (size_t)j * cbe;
    float acc = 0.0f;
    for (int cbi = 0; cbi < cbe; cbi++) {
        const uint8_t *tile = db + (size_t)cbi * 72;
        const int16_t *ab = aqj + (size_t)cbi * 32;
        acc += (vc_q4_scale(tile, ri) * adj[cbi]) * (float)vc_q4_dot32_s16(tile, ri, ab);
    }
    yacc += pr[j] * acc;
}
y[row] = yacc;

两个编译期前提（都已具备，不需要新增开关）：

-fmad=false （nvcc 构建参数）：否则 s += a*b 会被融成 FMA，与 CPU 的 -ffp-contract=off 就不一致了。
expf_ucrt ：第 18 篇为 attention 做的 UCRT expf 位级复刻，这里直接复用。

位级核在 vc_l2exact() 门内替换默认核（src/npu/cuda/vllm_cuda_kernels.cu）：

c 复制代码

/* 文件名：src/npu/cuda/vllm_cuda_kernels.cu，MoE 段（节选） */
if (vc_l2exact()) {
    /* 位级档①：router 串行链 + UCRT expf 的 top-k。 */
    k_moe_router_gemm_serial<<<(unsigned)((ne + 127) / 128), 128, 0, stream>>>(
        s->d_moe_router + r_loff, s->d_normed, s->d_moe_logits, ne, d);
    k_moe_router_topk_ucrt<<<1, 1, 0, stream>>>(
        s->d_moe_logits, s->d_moe_sel, s->d_moe_pr, ne, tk);
    ...
    k_moe_gate_up_ucrt<<<(unsigned)((ngu + 255) / 256), 256, 0, stream>>>(...);
    k_moe_down_ucrt<<<(unsigned)((d + 255) / 256), 256, 0, stream>>>(...);
} else {
    k_moe_router_gemm<<<...>>>(...);   /* 默认档：3 个原核一字未动 */
    k_moe_gate_up<<<...>>>(...);
    k_moe_down<<<...>>>(...);
}

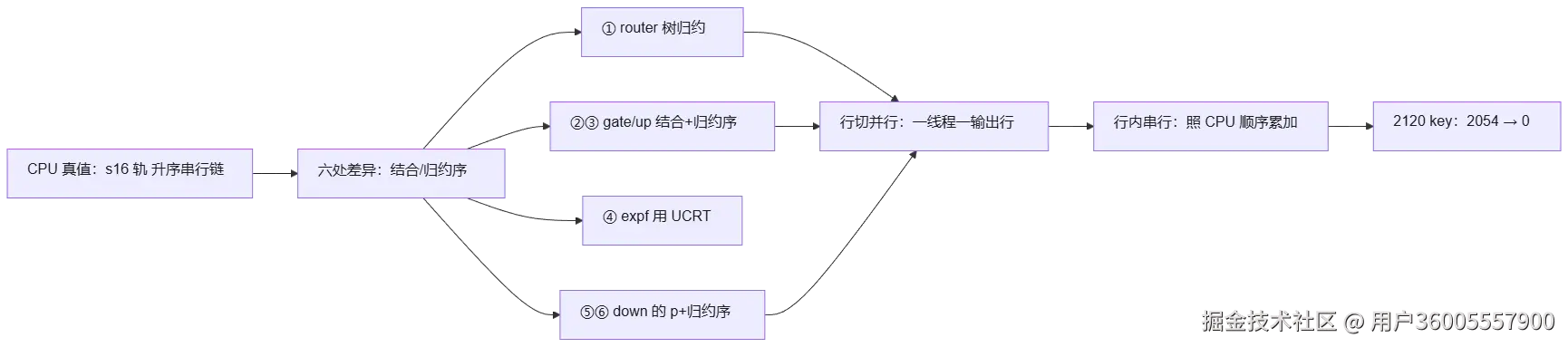

图 1 ：MoE FFN 位级收口的因果链。上端是 CPU 真值轨（s16 轨、升序串行链 ）；六处差异经复核全部是浮点结合/归约序 （① router 的 64 路树归约、②③ gate/up 的结合序与归约序、④ expf 实现、⑤⑥ down 的 p 折叠与归约序------其中 ③⑥ 为本次新发现），与算法无关。解法是「行切并行、行内串行 」：并行度切在输出行维（不同输出行的归约彼此独立），行内严格照 CPU 升序串行累加------因此并行度实际不丢 。结果是 2120 个 L2 key 的不一致数从 2054 降到 0 ；同档加 VLLM_CUDA_STUB_MOE=1 会打出 2110 处不一致，反证设备路径确实在跑。

四、实测数据

4.1 主判据

ini 复制代码

$env:VLLM_L2_DUMP="$dir\ref.txt";  <纯 CPU>
$env:VLLM_L2_DUMP="$dir\gpu.txt"; VLLM_CUDA_DECODE=1 VLLM_CUDA_INFER=1 \
                                   VLLM_CUDA_FORCE_CPU=1 VLLM_CUDA_L2EXACT=1
                                   <--cuda ... --stream-test --stream-n 4>

	迁移前	本步后
L2 不一致数（2120 key）	2054	0
首个不一致	`t32_l0_x`（MoE FFN 输出）	---
纯 CPU 参考 dump	`A15A5FB9...`	`A15A5FB9...`（不变）

「0 不一致」的覆盖面是：48 层的逐层 hidden / KV 行 / 各阶段中间量 + 完整 logits ，全部逐 uint32 字节相同。

4.2 反证（关键一步）

0 不一致 有一个天然的替代解释：设备路径根本没跑、直接回退 CPU 了。这类「看起来完美」的结果必须反证，否则等于没测。

vc_decode_body 自带一个逃生探针：VLLM_CUDA_STUB_MOE=1 会跳过设备侧 MoE FFN （y <- res，输出故意错）。如果设备路径真的在跑，这个开关必然把对拍打花：

c 复制代码

/* 文件名：src/npu/cuda/vllm_cuda_kernels.cu */
/* Timing probe (time-only, output intentionally wrong): VLLM_CUDA_STUB_MOE=1
 * skips the MoE FFN (router+gate/up+down) to isolate its share of decode. */
const char *e = getenv("VLLM_CUDA_STUB_MOE");
stub_moe = (e && e[0] && e[0] != '0');

ini 复制代码

$env:VLLM_CUDA_STUB_MOE='1'   # 同一条命令 + 这个开关
→ L2 不一致 = 2110 个，首个 = t32_l0_x

⇒ 设备路径确实在跑，0 不一致 是真实结论。

4.3 回归

项	结果
纯 CPU dump SHA256	`A15A5FB9...` 不变
COPYTEST（KV 前缀复用）	`diff=0.000e+00 PASS`
DKVTEST（disk-KV 恢复）	`rows_equal=PASS logits_equal=PASS`
`--cuda-selftest`	6/6 PASS（int8/int4 × decode/prefill/非整除 N）
fast 档（非位级）	2108 不一致（该档本就是 greedy 级，位级承诺只属 L2EXACT 档）

4.4 代价（按统一预算口径正式实测）

本节最初给的是 --stream-n 4 的临时横比（fast 52 / 位级 139 ms/tok）。那组数字已作废 ：n 太小、预算口径不同，而且当时据以判断「权重缓存不足额」的那条告警经复核是误报（见下）。下面按仓库 wiki 2.6 的统一口径重测：--stream-test --stream-n 64，tok/s 取精确值 （权威指标），graph off / on 分开；预算 VLLM_CUDA_WCACHE_MB=26000 VLLM_GW_BUDGET_MB=16000 VLLM_GW_SLOTS=512（设备缓存实占 1845.8 MB / 26000 MB ，0 驱逐 ⇒ 足额）。

档	graph off	graph on
CUDA fast（非位级）	94.8 tok/s（10.55 ms/tok）	119.9 tok/s（8.34 ms/tok）
CUDA L2EXACT（位级）	9.90 tok/s（101.0 ms/tok）	8.45 tok/s（118.4 ms/tok）

位级档比 fast 档慢 9.6×（graph off 口径）。比早期临时轮的 2.7× 大得多：n 从 4 提到 64 后 fast 档的 launch/图摊销更充分，而位级档是纯计算受限。
fast 档两档都命中仓库 wiki 2.6 的既有数字 （95.48 / 118.79），偏差 −0.7% / +0.9% ⇒ 口径可复现，这组数字与 wiki 同源可比。

这 9.6× 的主项不是 MoE。 用 VLLM_CUDA_STUB_MOE=1（设备侧跳过 MoE）隔离：

段	fast	位级	位级/fast
全量	10.55 ms	101.0 ms	9.6×
跳过 MoE	6.95 ms（144.0 tok/s）	78.6 ms（12.72 tok/s）	11.3×
MoE 份额	3.6 ms（34%）	22.4 ms（22%）	6.2×

位级档多出来的 ~90 ms 里，MoE 位级核只占 22.4 ms，其余 ~68 ms 全在非 MoE 部分 ：vc_l2exact() 强制 nsplit=1，把 M=1 GEMV 的 z 切分并行度整个关掉（fast 档 Q/K/V/O 的 nsplit 最高 16 ，网格从 4--5 个 block 扩到 64--80 个），再叠加单线程串行 RMSNorm/QK-norm 与软件 UCRT 超越函数。换句话说：「位级档贵」主要贵在把并行归约序换成 CPU 的顺序链，而不是贵在 MoE 那 6 处对齐本身------这和本篇「行切并行、行内串行 ⇒ 并行度不丢」的结论并不矛盾，因为贵的是 GEMM/norm 那条线，不是 MoE。

一个反直觉结果 ：CUDA Graph 在位级档是负收益 （9.90 → 8.45，0.85× ，RSS 亦增 ~16 MB）。位级档 101 ms/tok 已计算受限，launch 开销可忽略，图捕获反而摊上 ~870 节点的重放开销。第 15 篇「graph 是零数值风险的纯加速」只在 launch-bound 的 fast 档成立。

一条误报的澄清 ：此前引用的 WARNING: only 241/433 weights stay resident 是误报。want 用的是稠密公式 nl*9+1，而 MoE 每层只往 wcache 放 5 条（q/k/v/o + fused QKV），gate/up/down 与 fused GU 走独立专家缓冲（d_moe_*）不占 wcache 条目 ⇒ 期望值应为 nl*5+1 = 241。已在 src/main.c 修正为 cfg->is_moe ? 5 : 9，并把「预载调用数」（MoE 每层多 1 次专家缓冲预载 = 289）与「wcache 条目数」分开打印；修正后输出 preload: 289/289 weights warmed ... / 241 entries，告警消失。

c 复制代码

/* 文件名：src/main.c（修正后） */
const int want_wc  = cfg->n_layers * (cfg->is_moe ? 5 : 9) + 1;
const int want_all = cfg->n_layers * (cfg->is_moe ? 6 : 9) + 1;
fprintf(stderr, "[CUDA] preload: %d/%d weights warmed in %.2fs; "
                "device cache %.1f MB / %d entries\n",
        warmed, want_all, st_now_sec() - tp, dbytes / 1048576.0, dent);
if (dent < want_wc)
    fprintf(stderr, "[CUDA] WARNING: only %d/%d weights stay resident -> ...\n", dent, want_wc);

它不是性能路径，是标尺 ------这正是它维持 opt-in 的原因（与第 18 篇 attention 位级档同一决策逻辑：仓库方法论的默认化门禁要求「位级等价且性能领先」，两者缺一即不默认化）。

五、边界与已知限制

位级档是验证工具，不是性能路径 ：9.90 vs 94.8 tok/s（慢 9.6×），维持 opt-in（VLLM_CUDA_L2EXACT=1）。
位级承诺只属 L2EXACT 档：默认 fast 档仍是 greedy 级（2108 不一致是预期内的）。
CUDA Graph 在位级档负收益（0.85×），与实际负载相关，未在其它形状上复查。
覆盖率 ：本轮只覆盖 M=1 decode；prefill/batch 路径的位级未做。整模型 L2 全等是「单段 prompt、--stream-n 4」口径。
口径绑定本机：48 层 Qwen3-30B-A3B q4local + RTX 5090；换模型/换卡需重测。

CPU 对照（迁移前基线）

CPU 参考 ：kestrel-llm/src/model/vllm_safetensors.c:moe_q4_gu_group_actq16_x86 / moe_q4_down_group_actq16_x86 ------ MoE gate+up / down 的 CPU 参考；超越函数口径为 UCRT expf。
迁移要点 ：「行切并行、行内串行」------并行度切在输出行维，行内保留 CPU 升序串行链；六处差异（router 串行链 / gate-up 结合序+归约序 / down 的 p + 归约序 / expf_ucrt）全部对齐。
真机验证 ：未独立复现：需 30B + VLLM_CUDA_L2EXACT 的 2120 key（2054→0）与 STUB_MOE 反证（2110 处不一致）。

六、小结

跨硬件位级一致在整模型尺度上被证明了 。此前导读里那句「一致性面是 PPL/greedy 级，不是位级」需要加一条更强的例外：在 L2EXACT 档下，x86 与 NVIDIA 两条完全不同的指令集/编译器/并行度，能对同一段 prompt 产出逐字节相同的每层 hidden 与完整 logits。 这不是「差不多」，是 memcmp == 0。
残项登记要留可复核的规格 。第 18 篇留下的「四处差异」这次被修正为六处，正是因为当时记的是结论而不是表达式。本篇把 CPU 真值逐字摘录进档（仓库 wiki 3.2），下次任何人（或任何一天的我）都能直接复核。
「树 vs 串行链」是这一系列反复出现的同一类坑 ：attention 的 pairwise + nsplit=1、router 的 64 路树、gate/up 的 64 路树、down 的 cbe 路树。凡是并行归约，都要问一句「CPU 是什么顺序」。
「0 不一致」必须配一个反证 。这次用 STUB_MOE 造出 2110 处不一致，把「设备路径没跑」这个替代解释排除掉。完美结果比失败结果更需要怀疑。

至此本系列这条位级线的账目是：attention ✅、全 GPU decode 的注意力路径 ✅、MoE FFN ✅ 、整模型逐层 L2 全等 ✅ （均 opt-in）。仍然位级未对齐的只有 L3/稀疏档与分页（后者已判不作，见第 21 篇）。

相关篇目：第 15 篇、第 18 篇、第 21 篇源码与配套资源：本仓库 gitee.com/pei-xiaogua...； CPU 推理源码 gitee.com/pei-xiaogua...
