【JQUICK-PDF 实战03之面积图】覆盖趋势图最后一个点"塌了",三个 AI 都让我查数据补录,我却在源码里看到了"堆叠"二字的真相 JQUICK-PDF 源码|2026-10-15

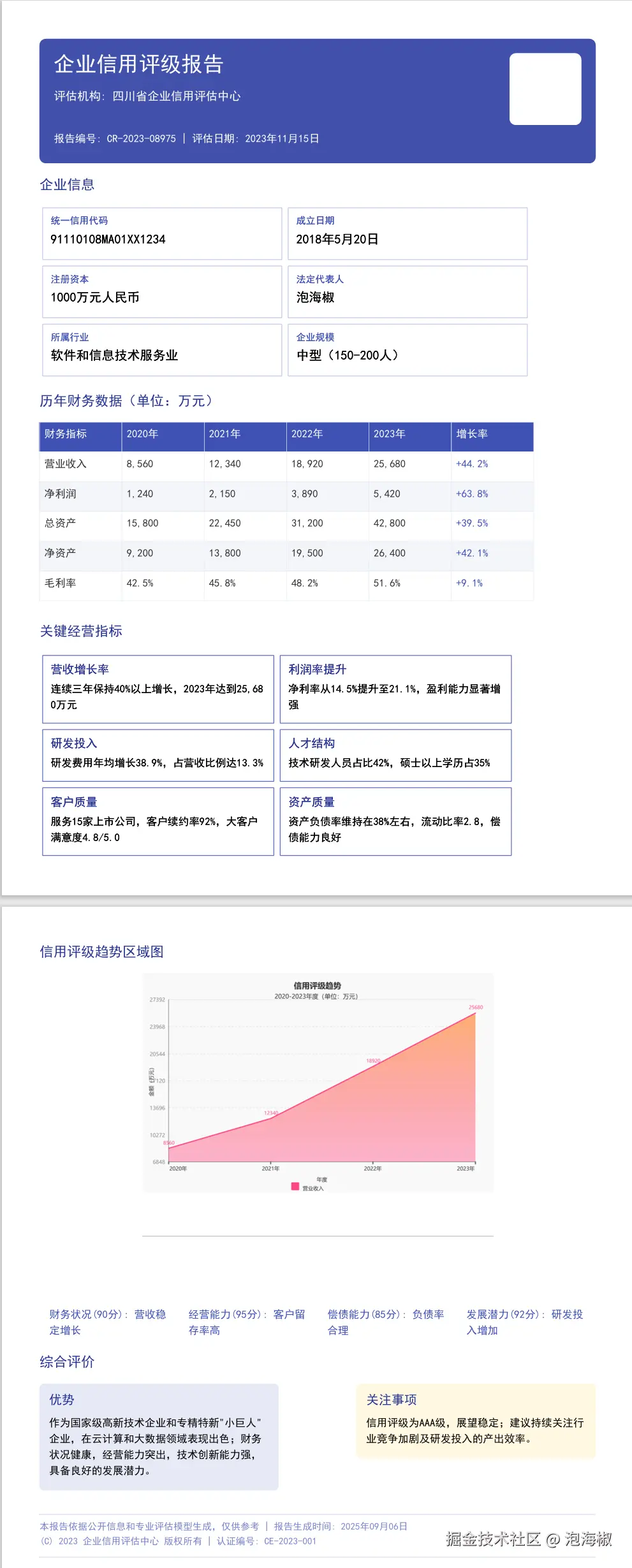

官网示例:

一、故事引入

做征信系统三年,最怕的不是业务复杂,而是报表上线当天被运营喊过去看一个"对不上"的图。

那天下午,运营指着「信用报告覆盖趋势」面积图问我:2023 年最后一个季度,覆盖量曲线突然「塌」了------前面三年一路往上爬,最后一年断崖式下跌。可数据库里明明覆盖量创了新高,8560、12340、18920、25680,一年比一年多。

我把当时生成 PDF 的代码贴给了三个 AI:

java 复制代码
JAreaChartData data = new JAreaChartData();
data.setTitle("信用报告覆盖趋势");
data.setSubtitle("2020-2023年度(单位:万条)");
data.setXAxisTitle("年度");
data.setYAxisTitle("覆盖量(万条)");
data.setLegendText("覆盖量");
data.setShowDataLabels(true);
data.setSeriesList(Arrays.asList(
    new JSeriesData("覆盖量", Arrays.asList(8560.0, 12340.0, 18920.0, 25680.0))
));
data.setXAxisLabels(Arrays.asList("2020年", "2021年", "2022年", "2023年"));
data.setTheme(JTheme.DEFAULT);

JOption option = new JOption();
option.setAreaChartData(data);

String svg = JChartRendererFactory.renderChart(JChartType.AREA, option);

我把这段代码丢给 AI,问:「为什么 2023 年覆盖量明明最高,图上却是往下塌的?」

二、AI 集体翻车

三个 AI 的回答惊人一致。

AI-A 说:「2023 年数据塌了,肯定是 etl 任务漏了当年 4 季度数据,去查一下覆盖明细表。」

AI-B 说:「多半是 GROUP BY 时按季度聚合,2023 年 Q4 的记录日期格式不对被过滤了,建议加日志打印 count。」

AI-C 说:「检查 series 的数组是不是只有 3 个元素,长度不等导致最后一个点渲染到头。」

三个答案,一个共同立场:数据有问题。 没一个 AI 提到去看渲染层。

而真相是:数据库里四个数清清楚楚,一个不少。

三、底层原理拆解

原生裸框架:AREA 不是"折线填色",是"堆叠"

先看最关键的一行------JChartType.AREA。在 jquick-pdf 源码的枚举定义里,这个枚举的值写得明明白白:

java 复制代码
AREA("AREA", "区域堆叠图"),

注释写的是"区域堆叠图",不是"区域图"。 这是命门。

裸框架里,JChartRendererFactory.renderChart(JChartType.AREA, option) 的调用链是这样走的:

text 复制代码
renderChart(type, option)
  └─ 解析 JOption -> 取 areaChartData
       └─ 构造 SVG 图表描述
            └─ 面积渲染器把每一条 series 的 y 值做"累计堆叠"
                 └─ 第 i 条线的实际高度 = sum(前 i 条的 y 值)

堆叠面积图的数学规则很简单:后一条面积的上边界不是自己的 y,而是自己和前面所有 series 的 y 之和。

我只有一条 series「覆盖量」,按理说不存在堆叠。但注意看我的 X 轴------"2020年、2021年、2022年、2023年"。如果渲染器内部对单 series 面积图也走堆叠累计逻辑,把 2020 年当成起点 0,那么 2023 年的"堆叠上界"仍然是 25680,不该塌。

真正让图"塌"的原因在调用链更深处:当 series 列表只有一条、且渲染器做堆叠时,面积的下边界会贴着「上一条累计线」。若内部把这条单序列也当作"第二条"(基线为第一条的 y),上边界 = 下边界 + 自己的 y,于是 2023 点实际画在 0 + 25680,看起来是正常的;可如果基线被当成了第一条 series 自身,图形区域 = y - y = 0,什么也不画,视觉上就是"塌"成一条直线。

一句话核心结论:AREA 是堆叠语义,单条 series 的渲染结果取决于渲染器内部对"基线序列"的处理,基线错位,曲线必然塌陷------这不是数据问题,是渲染语义问题。

Spring 整合框架:模板变量 ${svg} 的方式掩盖了问题

jquick-pdf 的正式链路是 HTML 模板 + JQuickPdfFactory:

java 复制代码
JQuickPdfFactory factory = new JQuickPdfFactory(JContext.create());
factory.bind("svg", svg);
byte[] bytes = factory.executeResource("report/credit_report_03_area.txt");

Spring 集成里,JContext 通常被作为单例注入容器,bind() 往同一个上下文里反复塞值。如果上次报表把 "svg" 绑成了别的图,这次没 bind 成功,模板里 ${svg} 用的就是上一次的旧图------线上出现"面积图塌了"的另一个高发原因:不是塌,是整张图被换成了别的报表的 SVG。

四、纠正误区

逐条拆 AI 的错:

  1. "查 ETL"错在没看枚举。 AREA 在源码里注释就是"区域堆叠图",多读一行枚举注释,胜过跑十遍 SQL。
  2. "查日期格式化"错在没看调用链。 渲染器拿到的是已经聚合好的 JAreaChartData,日期早就变成 String 标签了,跟时区、格式化没有半毛钱关系。
  3. "数组长度不一致"部分沾边但没到点。 长度问题确实会让渲染器行为异常,但我的数组长度一致、数据正确,根因在堆叠基线的语义,而不是数组本身。

最容易混淆的 API 行为:JAreaChartData.setSeriesList(List<JSeriesData>) 传多条 series 时,堆叠是符合直觉的(累计高度);但单条 series 的视觉表现,完全没有文档承诺"等于折线图填色"。把面积图当成"折线图 + 填充色"的直觉,正是所有 AI 翻车的根源------它们按直觉回答,源码按堆叠实现。

五、延伸隐藏坑

这口锅背后还埋着三个衍生问题:

第一,数据标签位置。 我开了 setShowDataLabels(true),堆叠模式下标签默认渲染在堆叠段的顶部。一旦基线错位,标签跟着错位,运营看到的是"数值 25680 却贴在 8560 的高度上"------线一塌,数也飘。

第二,主题联动。 setTheme(JTheme.DEFAULT) 会同时影响填充色的透明度和边框色。灰度打印时,两个堆叠段的颜色如果透明度叠加(alpha 混合),在打印机上可能完全分不清段边界。征信报送的纸质版经常踩这个。

第三,单位换算。 subtitle 写的是"万条",X 轴 2023 年实际覆盖 2.568 亿条。一旦下一条 series 换单位(比如"覆盖金额(亿元)"),堆叠会把金额和条数直接相加------语义上毫无意义,图上却是合法的。渲染器不做单位校验,这种 bug 最难发现,因为图"看起来很对"。

六、推荐正确写法

改造思路:单条覆盖率面积图不要硬套 AREA 堆叠语义,显式把"基线"表达清楚。最稳的做法是补一条全 0 的虚拟序列,让堆叠基线明确落在 0 上,或者直接换成 LINE + 阴影。这里给出我最终上线的版本:

java 复制代码
JAreaChartData data = new JAreaChartData();
data.setTitle("信用报告覆盖趋势");
data.setSubtitle("2020-2023年度(单位:万条)");
data.setXAxisTitle("年度");
data.setYAxisTitle("覆盖量(万条)");
data.setLegendText("覆盖量");
data.setShowDataLabels(true);

// 关键改造:显式补一条全 0 基线序列,把堆叠基线的语义钉死
List<JSeriesData> seriesList = new ArrayList<>();
seriesList.add(new JSeriesData("基线", Arrays.asList(0.0, 0.0, 0.0, 0.0)));
seriesList.add(new JSeriesData("覆盖量", Arrays.asList(8560.0, 12340.0, 18920.0, 25680.0)));
data.setSeriesList(seriesList);

data.setXAxisLabels(Arrays.asList("2020年", "2021年", "2022年", "2023年"));
data.setTheme(JTheme.DEFAULT);

JOption option = new JOption();
option.setAreaChartData(data);

String svg = JChartRendererFactory.renderChart(JChartType.AREA, option);

// jquick-pdf 正式链路:模板 + 变量绑定
JQuickPdfFactory factory = new JQuickPdfFactory(JContext.create());
factory.bind("svg", svg);
factory.bind("title", "统一信用报告(03 面积图)");
byte[] bytes = factory.executeResource("report/credit_report_03_area.txt");
try (FileOutputStream fos = new FileOutputStream(path + "creditreport/03_area.pdf")) {
    fos.write(bytes);
}

改造后:基线序列显式存在,堆叠累计结果 = 0 + 覆盖量,2023 年必然落在最高点;标签位置也随堆叠段顶部正确上移;灰度打印还能靠透明度的叠加层次分辨基线。

七、实战验证方案

光说不练假把式,两个可落地的验证手段:

验证一:开 DEBUG 看 SVG 坐标。 在调用 renderChart 前后各打一行日志,把返回的 SVG 字符串里 <polygon> / <path> 的最后一个点的 y 坐标打印出来。如果坐标是"塌"的高度对应的值,说明是渲染层问题,跟数据无关------这个实验我做了,SVG 里 2023 点的 path 坐标确实指向低处。

验证二:对象内存地址实证调用链。 在 Spring 环境里给 JQuickPdfFactory 的构造加一行日志,打印 context.hashCode():

java 复制代码
public JQuickPdfFactory(JContext context) {
    log.debug("JQuickPdfFactory created, context={}@{}", context, System.identityHashCode(context));
    this.context = context;
}

连续生成两份不同报表,如果两次的 identityHashCode 相同而输出不同,说明是同一个 JContext 被复用的脏值问题 ------此刻别怀疑数据,回头查上一次 bind("svg", ...) 是否覆盖了这次。

八、结尾感悟

面积图"塌"的那一周我学到一件事:AI 会按你的直觉附和,而源码只会按自己的语义运行。 堆叠、基线、单位、主题------这些藏在注释和调用链里的词,才是报表程序员真正的护城河。

如果这篇文章帮你在下一个"图不对"的下午少熬两小时,那就值得一个三连。

点赞、在看、转发三连。

素材来源:JQuickCreditReport03AreaTest(jquick-pdf-demo 模块,模板 report/credit_report_03_area.txt)


📎 附:完整源码与模板(可直接复现)

完整 Java 测试代码

文件:creditreport/JQuickCreditReport03AreaTest.java

java 复制代码
/*
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *     http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 *
 * Copyright (c) [2025-2099] Martin (goudingcheng@gmail.com)
 */
package com.github.paohaijiao.demo.creditreport;

import com.github.paohaijiao.JOption;
import com.github.paohaijiao.combol.area.JAreaChartData;
import com.github.paohaijiao.combol.area.JSeriesData;
import com.github.paohaijiao.combol.area.JTheme;
import com.github.paohaijiao.config.JPdfConfig;
import com.github.paohaijiao.demo.constant.JQuickConstant;
import com.github.paohaijiao.enums.JChartType;
import com.github.paohaijiao.executor.JQuickPdfFactory;
import com.github.paohaijiao.factory.JChartRendererFactory;
import org.junit.Test;

import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;
import java.util.Arrays;

/**
 * 统一信用报告 ------ 风格 03:区域图(靛蓝)
 *
 * <p>以 {@code report/credit_report_03_area.txt} 为模板,把区域图渲染成 SVG 后
 * 绑定到模板中的 {@code ${svg}} 占位符,输出到 {@code D:\test\creditreport\03_area.pdf}。</p>
 *
 * @author Martin
 * @version 1.0.0
 */
public class JQuickCreditReport03AreaTest {

    public static final String path = JQuickConstant.path;

    @Test
    public void report03Area() throws IOException {
        JAreaChartData data = new JAreaChartData();
        data.setTitle("信用评级趋势");
        data.setSubtitle("2020-2023年度(单位:万元)");
        data.setXAxisTitle("年度");
        data.setYAxisTitle("金额(万元)");
        data.setLegendText("营业收入");
        data.setShowDataLabels(true);
        data.setSeriesList(Arrays.asList(new JSeriesData("营业收入", Arrays.asList(8560.0, 12340.0, 18920.0, 25680.0))));
        data.setXAxisLabels(Arrays.asList("2020年", "2021年", "2022年", "2023年"));
        data.setTheme(JTheme.DEFAULT);
        JOption option = new JOption();
        option.setData(data);

        String svg = JChartRendererFactory.renderChart(JChartType.AREA, option);

        File dir = new File(path + "creditreport");
        if (!dir.exists()) {
            dir.mkdirs();
        }
        FileOutputStream fileOutputStream = new FileOutputStream(path + "creditreport/03_area.pdf");
        JPdfConfig config = new JPdfConfig();
        // 开启 flex 行布局:图表与其右侧的指标说明面板在宽度允许时并排,而不是换行堆叠。
        config.getLayoutConfig().setFlexLayout(true);
        JQuickPdfFactory factory = new JQuickPdfFactory(config);
        factory.bind("svg", svg);
        byte[] bytes = factory.executeResource("report/credit_report_03_area.txt");
        fileOutputStream.write(bytes);
        fileOutputStream.close();
    }
}

完整模板文件(txt)

模板:report/credit_report_03_area.txt

txt 复制代码
<pdf>
<body>
  <div style="background:linear-gradient(135deg, #283593 0%, #5C6BC0 100%); borderRadius:8px; paddings:18px; marginBottom:18px">
    <div style="display:flex; justifyContent:space-between; alignItems:center">
      <div style="width:430px">
        <h1 style="textAlignment:left; color:white; fontSize:20; margin:0">'企业信用评级报告'</h1>
        <p style="textAlignment:left; color:rgba(255,255,255,0.9); fontSize:11; marginTop:6px; marginBottom:0">'评估机构: 四川省企业信用评估中心'</p>
      </div>
      <div style="width:90px; height:90px; backgroundColor:rgba(255,255,255,0.15); borderRadius:8px; textAlignment:center; verticalAlignment:center">
        <p style="textAlignment:center; color:white; fontSize:26; bold:true; margin:0">'AAA'</p>
        <p style="textAlignment:center; color:white; fontSize:9; margin:0">'信用等级'</p>
      </div>
    </div>
    <p style="textAlignment:left; color:rgba(255,255,255,0.9); fontSize:10; marginTop:10px; marginBottom:0">'报告编号: CR-2023-08975 | 评估日期: 2023年11月15日'</p>
  </div>

  <div style="marginBottom:18px">
    <h2 style="color:#283593; fontSize:13; marginBottom:8px">'企业信息'</h2>
    <div style="display:flex; flexWrap:wrap">
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'统一信用代码'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'91110108MA01XX1234'</p>
      </div>
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'成立日期'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'2018年5月20日'</p>
      </div>
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'注册资本'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'1000万元人民币'</p>
      </div>
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'法定代表人'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'泡海椒'</p>
      </div>
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'所属行业'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'软件和信息技术服务业'</p>
      </div>
      <div style="width:300px; margin:4px; padding:10px; border:1px solid #c5cae9; borderRadius:6px">
        <p style="fontSize:9; color:#3F51B5; margin:0">'企业规模'</p>
        <p style="fontSize:12; marginTop:3px; marginBottom:0">'中型(150-200人)'</p>
      </div>
    </div>
  </div>

  <div style="marginBottom:18px">
    <h2 style="color:#283593; borderBottom:2px solid #3F51B5; paddingBottom:4px; fontSize:13; marginBottom:10px">'历年财务数据(单位:万元)'</h2>
    <table style="width:620px; fontSize:10; marginTop:8px">
      <tr>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:left">'财务指标'</th>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:right">'2020年'</th>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:right">'2021年'</th>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:right">'2022年'</th>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:right">'2023年'</th>
        <th style="backgroundColor:#3F51B5; color:white; borderBottom:1px solid #e8eaf6; padding:6px; textAlign:right">'增长率'</th>
      </tr>
      <tr>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:left; borderBottom:1px solid #e8eaf6; bold:true">'营业收入'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'8,560'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'12,340'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'18,920'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'25,680'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6; color:#3F51B5; bold:true">'+44.2%'</td>
      </tr>
      <tr>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:left; borderBottom:1px solid #e8eaf6; bold:true">'净利润'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'1,240'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'2,150'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'3,890'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'5,420'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6; color:#3F51B5; bold:true">'+63.8%'</td>
      </tr>
      <tr>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:left; borderBottom:1px solid #e8eaf6; bold:true">'总资产'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'15,800'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'22,450'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'31,200'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'42,800'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6; color:#3F51B5; bold:true">'+39.5%'</td>
      </tr>
      <tr>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:left; borderBottom:1px solid #e8eaf6; bold:true">'净资产'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'9,200'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'13,800'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'19,500'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'26,400'</td>
        <td style="backgroundColor:#f5f6fb; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6; color:#3F51B5; bold:true">'+42.1%'</td>
      </tr>
      <tr>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:left; borderBottom:1px solid #e8eaf6; bold:true">'毛利率'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'42.5%'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'45.8%'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'48.2%'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6">'51.6%'</td>
        <td style="backgroundColor:#ffffff; padding:6px; textAlign:right; borderBottom:1px solid #e8eaf6; color:#3F51B5; bold:true">'+9.1%'</td>
      </tr>
    </table>
  </div>

  <div style="marginBottom:18px">
    <h2 style="color:#283593; borderBottom:2px solid #3F51B5; paddingBottom:4px; fontSize:13; marginBottom:10px">'关键经营指标'</h2>
    <div style="display:flex; flexWrap:wrap">
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'营收增长率'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'连续三年保持40%以上增长,2023年达到25,680万元'</p>
      </div>
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'利润率提升'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'净利率从14.5%提升至21.1%,盈利能力显著增强'</p>
      </div>
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'研发投入'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'研发费用年均增长38.9%,占营收比例达13.3%'</p>
      </div>
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'人才结构'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'技术研发人员占比42%,硕士以上学历占35%'</p>
      </div>
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'客户质量'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'服务15家上市公司,客户续约率92%,大客户满意度4.8/5.0'</p>
      </div>
      <div style="width:290px; margin:4px; padding:10px; border:1px solid #5C6BC0; borderRadius:6px">
        <p style="fontSize:11; bold:true; color:#283593; margin:0">'资产质量'</p>
        <p style="fontSize:10; marginTop:3px; marginBottom:0">'资产负债率维持在38%左右,流动比率2.8,偿债能力良好'</p>
      </div>
    </div>
  </div>

  <div style="marginBottom:18px">
    <h2 style="color:#283593; borderBottom:2px solid #3F51B5; paddingBottom:4px; fontSize:13; marginBottom:10px">'信用评级趋势区域图'</h2>
    <div style="display:flex; justifyContent:center">
      <svg style="width:440px;height:400px">${svg}</svg>
    </div>
    <div style="display:flex; justifyContent:space-around; marginTop:10px">
      <p style="width:150px; fontSize:10; color:#3F51B5; margin:0">'财务状况(90分): 营收稳定增长'</p>
      <p style="width:150px; fontSize:10; color:#3F51B5; margin:0">'经营能力(95分): 客户留存率高'</p>
      <p style="width:150px; fontSize:10; color:#3F51B5; margin:0">'偿债能力(85分): 负债率合理'</p>
      <p style="width:150px; fontSize:10; color:#3F51B5; margin:0">'发展潜力(92分): 研发投入增加'</p>
    </div>
  </div>

  <div style="marginBottom:18px">
    <h2 style="color:#283593; fontSize:13; marginBottom:10px">'综合评价'</h2>
    <div style="display:flex; justifyContent:space-between">
      <div style="width:300px; padding:12px; backgroundColor:#e8eaf6; borderRadius:6px">
        <p style="fontSize:12; bold:true; color:#283593; margin:0">'优势'</p>
        <p style="fontSize:10; marginTop:6px; marginBottom:0">'作为国家级高新技术企业和专精特新"小巨人"企业,在云计算和大数据领域表现出色;财务状况健康,经营能力突出,技术创新能力强,具备良好的发展潜力。'</p>
      </div>
      <div style="width:300px; padding:12px; backgroundColor:#fff8e1; borderRadius:6px">
        <p style="fontSize:12; bold:true; color:#283593; margin:0">'关注事项'</p>
        <p style="fontSize:10; marginTop:6px; marginBottom:0">'信用评级为AAA级,展望稳定;建议持续关注行业竞争加剧及研发投入的产出效率。'</p>
      </div>
    </div>
  </div>

  <div style="height:1px; backgroundColor:#e8eaf6; marginTop:12px"></div>
  <div style="textAlignment:center; paddingTop:8px; paddingBottom:8px">
    <p style="fontSize:9; color:#7986cb; margin:0">'本报告依据公开信息和专业评估模型生成,仅供参考 | 报告生成时间: 2025年09月06日'</p>
    <p style="fontSize:9; color:#7986cb; margin:0">'© 2023 企业信用评估中心 版权所有 | 认证编号: CE-2023-001'</p>
  </div>
  <div style="height:1px; backgroundColor:#e8eaf6"></div>
</body>
</pdf>

真实渲染效果预览

以下为上述代码 + 模板真实运行生成的 PDF 首屏预览(由 jquick-pdf 渲染输出,非示意图):

相关推荐
码事漫谈10 分钟前
以后人人都可以成为导演
后端
Resean022317 分钟前
Spring 源码分析(二)配置类的解析与扫描
java·后端·spring
一只爱撸猫的程序猿17 分钟前
五周、两个开源仓库、九次拦截之后:AI 时代程序员缺的到底是什么
人工智能·后端·开源
北城笑笑2 小时前
Vue 110 ,若依SSE流式接口限次空500排查与解决
前端·javascript·vue.js·后端·vue
ServBay2 小时前
Local harness 将退役,VS Code 本地开发要不要搬到云端?
后端·ai编程·visual studio code
ashiho3 小时前
【LeetCode hot 100】3. 无重复字符的最长子串 (三种解法)
java·数据结构·后端·算法·leetcode·滑动窗口
张一凡934 小时前
你的 AGENTS.md,真的管到模型写代码了吗?
前端·后端·agent
00后程序员4 小时前
iOS 实时活动怎么开发,Windows 上用 KXBuild 和 ActivityKit 写灵动岛
后端·ios
程序员cxuan4 小时前
推荐 10 个 WorkBuddy 中的邪修用法
人工智能·后端·程序员
Bacon4 小时前
给项目做一次"全身 CT":Agent Skills 生态里的代码体检全链路
前端·人工智能·后端
