Linux内核NIC网卡驱动实战案例分析

以下Linux 内核模块实现了一个虚拟网络设备驱动程序，其作用和意义如下：

---

1. 作用

（1）创建虚拟网络设备对

• 驱动程序动态创建了两个虚拟网络设备（nic_dev[0]和nic_dev[1]），模拟物理网卡的功能。这两个设备可以像真实网卡一样配置 IP 地址、启用 / 禁用接口，并参与网络通信。

（2）模拟数据包的环回传输

• 当数据包通过其中一个虚拟设备发送时（如eth0），驱动程序的nic_hw_xmit函数会直接将数据包传递给另一个虚拟设备（如eth1）的接收函数nic_rx，实现数据包在两个虚拟设备之间的 "环回" 传输。这种模拟避免了对物理网络硬件的依赖。

（3）提供网络协议栈接口

• 驱动程序实现了网络设备的核心操作（如打开、关闭、发送数据包、验证 MAC 地址等），通过net_device_ops结构体与 Linux 内核网络协议栈无缝对接。这使得用户空间的网络工具（如ping、ifconfig）可以像操作真实网卡一样操作虚拟设备。

（4）支持基本网络功能

• 驱动程序支持设置 MAC 地址、修改 MTU、校验和计算等基本网络功能，能够满足简单网络通信的需求。

---

2. 意义

（1）简化网络开发与测试

• 虚拟网络设备为开发者提供了一个无需物理硬件的测试环境。例如，可以在同一台主机上通过这两个虚拟设备测试网络协议（如 IP、TCP）的实现，验证数据包的路由、转发和处理逻辑。

（2）降低开发成本

• 无需真实网卡和网络环境，减少了硬件依赖，降低了开发和调试的成本。开发者可以在隔离的虚拟环境中复现网络问题，提高开发效率。

（3）演示网络驱动原理

• 驱动程序的代码结构清晰，展示了 Linux 内核网络驱动的基本框架（如设备注册、数据包收发、统计信息维护等），适合作为学习网络驱动开发的示例。

（4）支持特殊网络场景

• 虚拟设备对可以用于模拟网桥、隧道或其他虚拟网络拓扑，满足特定场景下的网络需求（如容器网络、网络虚拟化）。

一、nic.c

#include <linux/module.h>
#include <linux/netdevice.h>
#include <linux/etherdevice.h>
#include <linux/inetdevice.h>
#include <linux/ip.h>
#include <linux/skbuff.h>

MODULE_AUTHOR("jerry");
MODULE_DESCRIPTION("Kernel module for nic");
MODULE_LICENSE("GPL");

//定义以太网帧的最大缓冲区大小，用于驱动中发送（TX）和接收（RX）缓冲区的内存分配。标准以太网帧的最大长度为 1518 字节（14 字节头部 + 1500 字节数据 + 4 字节 FCS 校验）
//但在某些场景下（如包含 VLAN 标签、QinQ 封装或其他扩展头部），以太网帧的总长度会超过 1518 字节。
#define MAX_ETH_FRAME_SIZE 1792
//定义调试信息输出的默认控制位掩码，用于启用或禁用不同级别的日志输出,这里所有 16 位均为 1，表示 启用所有调试信息
#define DEF_MSG_ENABLE 0xffff

struct nic_priv {
    //发送的数据放在tx里
    unsigned char *tx_buf;
    unsigned int tx_len;
    unsigned char *rx_buf;
    unsigned int rx_len;
    u32 msg_enable;
};

static struct net_device *nic_dev[2];

static int nic_open(struct net_device *dev);
static int nic_stop(struct net_device *dev);
static netdev_tx_t nic_start_xmit(struct sk_buff *skb, struct net_device *dev);
static int nic_validate_addr(struct net_device *dev);
static int nic_change_mtu(struct net_device *dev, int new_mtu);
static int nic_set_mac_addr(struct net_device *dev, void *addr);

//这个 dump 函数的功能是将缓冲区 buffer 中的以太网头部、IP 头部以及负载的前 4 个字节以十六进制字符串的形式打印出来，用于调试网络数据包的内容。
static void dump(unsigned char *buffer){   //参数 unsigned char *buffer：指向要转储（打印）的数据包缓冲区，通常包含以太网帧、IP 数据包等数据。
    unsigned char *p;  //用于操作字符数组 sbuf 的指针，指向当前字符串拼接的位置。
    //每个字节需要用 2 个十六进制字符表示（例如 0A），因此缓冲区大小为 2 * (以太网头部长度 + IP 头部长度)。
    unsigned char sbuf[2*(sizeof(struct ethhdr) + sizeof(struct iphdr))];
    int i;

    //将指针 p 指向 sbuf 的起始位置，准备开始拼接字符串
    p = sbuf;
    //打印以太网头部（Ethernet Header）
    for (i = 0; i < sizeof(struct ethhdr); i++) {
        //将 buffer 中第 i 个字节格式化为两位大写十六进制字符串（例如 0A），并拼接到 sbuf 中
        p += sprintf(p, "%02X", buffer[i]);
    }
    printk("eth %s\n", sbuf);

    //打印 IP 头部（IP Header）
    p = sbuf;
    for (i = 0; i < sizeof(struct iphdr); i++) {
        p += sprintf(p, "%02X", buffer[sizeof(struct ethhdr) + i]);
    }
    printk("iph %s\n", sbuf);

    //打印负载前 4 个字节（Payload）
    p = sbuf;
    for (i = 0; i < 4; i++) {
        p += sprintf(p, "%02X", buffer[sizeof(struct ethhdr) + sizeof(struct iphdr) + i]);
    }
    printk("payload %s\n", sbuf);
}

//nic_rx 函数的主要功能是处理网络设备接收到的数据包。它会为接收到的数据包分配一个 sk_buff（socket buffer）结构体，
//将数据包内容复制到 sk_buff 中，设置 sk_buff 的相关属性，更新网络设备的统计信息，最后将 sk_buff 传递给上层网络协议栈进行进一步处理
/*
struct net_device *dev：指向网络设备结构体 net_device 的指针，代表接收数据包的网络设备。通过这个指针可以访问该网络设备的各种属性和操作函数。
int len：表示接收到的数据包的长度，以字节为单位。
unsigned char *buf：指向接收到的数据包数据的指针，存储着实际的数据包内容。
*/
static void nic_rx(struct net_device *dev,int len,unsigned char *buf){
    //存储接收到的数据包
    struct sk_buff *skb;
    struct nic_priv *priv = netdev_priv(dev);
    netif_info(priv, hw, dev, "%s(#%d), rx:%d\n",
        __func__, __LINE__, len);
    //调用 dev_alloc_skb 函数为接收到的数据包分配一个 sk_buff 结构体，分配的大小为 len + 2 字节，多分配 2 字节可能是为了预留一些空间用于后续操作
    skb = dev_alloc_skb(len + 2);
    if (!skb) {
        netif_err(priv, rx_err, dev,
                  "%s(#%d), rx: low on mem - packet dropped\n",
                  __func__, __LINE__);
        dev->stats.rx_dropped++;
        return;
    }
    skb_reserve(skb, 2);
    //此时此刻网卡接收到的数据已经从buf复制到skb中，包括协议类型
    memcpy(skb_put(skb, len), buf, len);
    skb->dev = dev;
    //但是这里解析并赋值是为了将协议类型单独提出来，防止每次都需要解析
    skb->protocol = eth_type_trans(skb, dev);
    //表示不需要对该数据包进行校验和计算
    skb->ip_summed = CHECKSUM_UNNECESSARY;
    //将网络设备的统计信息中的接收数据包数量加 1
    dev->stats.rx_packets++;
    //将网络设备的统计信息中的接收字节数增加 len
    dev->stats.rx_bytes += len;
    //调用 netif_rx 函数将处理好的 sk_buff 传递给上层网络协议栈进行进一步处理，比如 IP 层、TCP 层等
    netif_rx(skb);
}

//当使用ifconfig eth2 192.168.186.138 up 的时候会调用到这个函数
//该命令是：为指定的网络接口（eth2）分配一个静态的 IPv4 地址（192.168.186.138），并且激活该网络接口
static int nic_open(struct net_device *dev) {
    struct nic_priv *priv = netdev_priv(dev);
    priv->tx_buf = kmalloc(MAX_ETH_FRAME_SIZE, GFP_KERNEL);
    if (!priv->tx_buf) {
        return -ENOMEM;
    }
    priv->rx_buf = kmalloc(MAX_ETH_FRAME_SIZE, GFP_KERNEL);
    if (!priv->rx_buf) {
        kfree(priv->tx_buf); // 释放已分配的 tx_buf
        return -ENOMEM;
    }
    netif_start_queue(dev);
    return 0;
}

//ifconfig eth2 down
int nic_stop(struct net_device *dev){
    struct nic_priv *priv = netdev_priv(dev);
    kfree(priv->tx_buf);
    kfree(priv->rx_buf);
    netif_stop_queue(dev);
    return 0;
}

//nic_hw_xmit 函数的主要功能是模拟网络设备的硬件传输过程。模拟发送（不是真的发送只是组织好数据包，并直接自己接收），目的是降低成本，便于调试等
//重新计算 IP 头部校验和，更新设备的发送统计信息，最后将修改后的数据包模拟为接收到的数据包，调用 nic_rx 函数进行处理。
static void nic_hw_xmit(struct net_device *dev) {
    struct nic_priv *priv = netdev_priv(dev);
    //声明一个指向 iphdr 结构体的指针 iph，用于指向 IP 头部
    struct iphdr *iph;
    //声明两个指向 32 位无符号整数的指针 saddr 和 daddr，分别用于存储源 IP 地址和目的 IP 地址
    u32 *saddr, *daddr;

    //检查发送缓冲区中的数据包长度 priv->tx_len 是否小于以太网头部长度和 IP 头部长度之和。
    if (priv->tx_len < sizeof(struct ethhdr) + sizeof(struct iphdr)) {
        netif_info(priv, hw, dev, "%s(#%d), too short\n",
                   __func__, __LINE__);
        return ;
    }
    //打印信息
    dump(priv->tx_buf);
    iph = (struct iphdr*)(priv->tx_buf + sizeof(struct ethhdr));
    saddr = &iph->saddr;
    daddr = &iph->daddr;
    netif_info(priv, hw, dev, "%s(#%d), orig, src:%pI4, dst:%pI4, len:%d\n",
        __func__, __LINE__, saddr, daddr, priv->tx_len);

    //将 IP 头部的校验和字段 iph->check 置为 0
    iph->check = 0;
    //调用 ip_fast_csum 函数重新计算 IP 头部的校验和，并将结果赋值给 iph->check
    iph->check = ip_fast_csum((unsigned char*)iph, iph->ihl);
    //dev->stats.tx_packets ++;
    dev->stats.tx_packets ++;
    //dev->stats.tx_bytes += priv->tx_len;
    dev->stats.tx_bytes += priv->tx_len;

    //调用 nic_rx 函数，将修改后的数据包模拟为接收到的数据包，传递给另一个网络设备进行处理
    nic_rx(nic_dev[(dev == nic_dev[0] ? 1 : 0)], priv->tx_len, priv->tx_buf);
}

//该函数是网络设备驱动的核心发送函数，负责将内核传递的 skb 数据包转换为硬件可发送的格式，并触发实际的发送操作
/*
struct sk_buff *skb：套接字缓冲区（Socket Buffer），包含待发送的数据包。
struct net_device *dev：当前网络设备结构体，代表数据包要从哪个设备发送。
*/
netdev_tx_t nic_start_xmit(struct sk_buff *skb,struct net_device *dev){
    struct nic_priv *priv = netdev_priv(dev);
    netif_info(priv, drv, dev, "%s(#%d), orig, src:%pI4, dst:%pI4\n",
           __func__, __LINE__, &(ip_hdr(skb)->saddr), &(ip_hdr(skb)->daddr));
    priv->tx_len = skb->len;
    if (likely(priv->tx_len < MAX_ETH_FRAME_SIZE)) {
        if (priv->tx_len < ETH_ZLEN) {
            memset(priv->tx_buf, 0, ETH_ZLEN);
            priv->tx_len = ETH_ZLEN;
        }
        //函数将 skb 中的数据复制到驱动的发送缓冲区 priv->tx_buf，并计算硬件校验和（如 CRC）。这一步是为了让硬件可以直接发送数据，无需再次计算校验和
        skb_copy_and_csum_dev(skb, priv->tx_buf);
        //数据包数据已复制到 tx_buf，不再需要 skb，调用 dev_kfree_skb_any 释放 skb 内存，避免内存泄漏
        dev_kfree_skb_any(skb);
    }else {  //如果数据包长度超过 MAX_ETH_FRAME_SIZE，直接释放 skb，增加设备统计中的发送丢弃计数（tx_dropped），并返回 NETDEV_TX_OK
        dev_kfree_skb_any(skb);
        dev->stats.tx_dropped++;
        return NETDEV_TX_OK;
    }
    //调用模拟的发送函数
    nic_hw_xmit(dev);
    return NETDEV_TX_OK;
}

//设置网络设备的 MAC 地址
static int nic_set_mac_addr(struct net_device *dev, void *addr) {
    // 获取设备的私有数据结构指针
    struct nic_priv *priv = netdev_priv(dev);
    // 打印调试信息：函数名、行号、私有数据指针
    netif_info(priv, drv, dev, "%s(#%d), priv:%p\n", __func__, __LINE__, priv);
    // 调用内核的通用以太网 MAC 地址设置函数
    return eth_mac_addr(dev, addr);
}

//验证网络设备的 MAC 地址是否有效
int nic_validate_addr(struct net_device *dev){
    // 获取设备的私有数据结构指针
    struct nic_priv *priv = netdev_priv(dev);
    // 打印调试信息：函数名、行号、私有数据指针
    netif_info(priv, drv, dev, "%s(#%d), priv:%p\n", __func__, __LINE__, priv);
    // 调用内核的通用以太网 MAC 地址验证函数
    return eth_validate_addr(dev);
}

//修改网络设备的 MTU（Maximum Transmission Unit，最大传输单元）
static int nic_change_mtu(struct net_device *dev, int new_mtu) {
    struct nic_priv *priv = netdev_priv(dev);
    netif_info(priv, drv, dev, "%s(#%d), priv:%p, mtu%d\n",
               __func__, __LINE__, priv, new_mtu);

    // 直接设置新的MTU值并返回0（成功）
    dev->mtu = new_mtu;
    return 0;
}

netmap，将网卡内容映射到内存中，可以从用户空间直接拿到数据

//为网络数据包创建以太网头部,包含了源 MAC 地址、目的 MAC 地址以及协议类型等信息
static int nic_header_create (struct sk_buff *skb, struct net_device *dev,
    unsigned short type, const void *daddr,
    const void *saddr, unsigned int len) {
    /*
    struct sk_buff *skb：指向 sk_buff 结构体的指针，sk_buff 是 Linux 内核中用于存储网络数据包的结构体，它包含了数据包的数据和相关的元信息。
    struct net_device *dev：指向 net_device 结构体的指针，代表当前发送数据包的网络设备。
    unsigned short type：表示以太网帧的协议类型，例如 ETH_P_IP 表示 IPv4 协议，ETH_P_IPV6 表示 IPv6 协议。
    const void *daddr：指向目的 MAC 地址的指针，如果为 NULL，则需要使用其他默认地址。
    const void *saddr：指向源 MAC 地址的指针，如果为 NULL，则使用当前网络设备的 MAC 地址。
    unsigned int len：数据包的长度。
    */
    struct nic_priv *priv = netdev_priv(dev);
    //将预留空间的起始地址强制转换为 struct ethhdr 类型的指针，并赋值给 eth 指针，这样就可以通过 eth 指针来操作以太网头部
    struct ethhdr *eth = (struct ethhdr*)skb_push(skb, ETH_HLEN);
    struct net_device *dst_netdev;
    //输出当前函数名和行号的调试信息。其中 priv 是网络设备的私有数据，drv 表示调试信息的类别，dev 是当前网络设备，__func__ 是当前函数名，__LINE__ 是当前行号
    netif_info(priv, drv, dev, "%s(#%d)\n",
                __func__, __LINE__);
    //根据当前网络设备 dev 来确定目的网络设备。如果 dev 是 nic_dev[0]，则目的网络设备是 nic_dev[1]；反之，如果 dev 是 nic_dev[1]，则目的网络设备是 nic_dev[0]
    dst_netdev = nic_dev[(dev == nic_dev[0] ? 1 : 0)];
    //将传入的协议类型 type 转换为网络字节序后，赋值给以太网头部的 h_proto 字段，表示该以太网帧所承载的协议类型
    eth->h_proto = htons(type);
    //复制源MAC地址和目的MAC地址
    memcpy(eth->h_source, saddr ? saddr : dev->dev_addr, dev->addr_len);
    memcpy(eth->h_dest, dst_netdev->dev_addr, dst_netdev->addr_len);
    //返回当前网络设备的硬件头部长度，通常为 14 字节。这个返回值可以让调用者知道添加的以太网头部的长度
    return dev->hard_header_len;
}


static const struct header_ops nic_header_ops = {
    .create = nic_header_create,
};

static struct net_device_ops nic_device_ops = {
    .ndo_open = nic_open,
    .ndo_stop = nic_stop,
    .ndo_start_xmit = nic_start_xmit,
    .ndo_set_mac_address = nic_set_mac_addr,
    .ndo_validate_addr = nic_validate_addr,
    .ndo_change_mtu = nic_change_mtu,
};


static struct net_device *nic_alloc_netdev(void){
    //alloc_etherdev：内核函数，用于分配一个以太网设备（struct net_device）的内存，参数是私有数据区域的大小
    struct net_device *netdev = alloc_etherdev(sizeof(struct nic_priv));
    if (!netdev) {
        pr_err("%s(#%d): alloc dev failed", __func__, __LINE__);
        return NULL;
    }
    //设置随机 MAC 地址
    eth_hw_addr_random(netdev);
    //绑定网络设备操作函数,：将设备的操作函数表绑定到新分配的网络设备，定义其行为（例如如何处理数据包发送、打开/关闭设备等）
    netdev->netdev_ops = &nic_device_ops;
    //表示该设备需要 ARP（地址解析协议）
    netdev->flags &= ~IFF_NOARP;
    //启用硬件校验和功能,告诉内核网络协议栈，设备可以自行处理 IP/TCP/UDP 等协议的校验和计算，无需软件参与
    netdev->features |= NETIF_F_HW_CSUM;
    //设置头部操作函数,nic_header_create 用于在发送数据包时构造以太网头部
    return netdev;
}

//加载设备
static int __init nic_init(void){
    int ret = 0;
    struct nic_priv *priv;

    pr_info("%s(#%d): install module\n", __func__, __LINE__);

    //1.malloc net_device
    nic_dev[0] = nic_alloc_netdev();
    if (!nic_dev[0]) {
        printk("%s(#%d): alloc netdev[0] failed\n", __func__, __LINE__);
        return -ENOMEM;
    }

    nic_dev[1] = nic_alloc_netdev();
    if (!nic_dev[1]) {
        printk("%s(#%d): alloc netdev[1] failed\n", __func__, __LINE__);
        goto alloc_2nd_failed;
    }

    //2.register
    ret = register_netdev(nic_dev[0]);
    if (ret) {
        printk("%s(#%d): reg net driver failed. ret: %d\n", __func__, __LINE__, ret);
        goto reg1_failed;
    }

    ret = register_netdev(nic_dev[1]);
    if (ret) {
        printk("%s(#%d): reg net driver failed. ret:%d\n", __func__, __LINE__, ret);
        goto reg2_failed;
    }

    //初始化两个网络设备的私有数据结构，具体来说是为每个设备的 msg_enable 字段赋值为 DEF_MSG_ENABLE（即 0xffff）
    /*
    在 Linux 内核里，struct net_device 结构体代表一个网络设备。
    为了让驱动程序能够存储与特定网络设备相关的私有数据，内核采用了一种特殊的存储方式。
    当使用 alloc_etherdev 等函数分配网络设备时，
    会额外分配一块内存空间用于存储私有数据，这块空间紧跟在 struct net_device 结构体之后。
    */
    priv = netdev_priv(nic_dev[0]);      // 获取 nic_dev[0] 的私有数据指针
    priv->msg_enable = DEF_MSG_ENABLE;   // 设置 msg_enable 为 0xffff

    priv = netdev_priv(nic_dev[1]);      // 获取 nic_dev[1] 的私有数据指针
    priv->msg_enable = DEF_MSG_ENABLE;   // 设置 msg_enable 为 0xffff

    return 0;

reg2_failed:
    unregister_netdev(nic_dev[0]);
reg1_failed:
    free_netdev(nic_dev[1]);
alloc_2nd_failed:
    free_netdev(nic_dev[0]);

    return ret;
}

//卸载设备
static void __exit nic_exit(void){
    int i = 0;
    pr_info("%s(#%d): remove module\n", __func__, __LINE__);
    for (i = 0;i < ARRAY_SIZE(nic_dev);i ++) {
        unregister_netdev(nic_dev[i]);
        free_netdev(nic_dev[i]);
    }
}

module_init(nic_init);
module_exit(nic_exit);


二、Makefile

#!/bin/bash

ccflags_y += -O2

ifneq ($(KERNELRELEASE),)
obj-m := nic.o
else
KERNELDIR ?= /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

default:
	$(MAKE) -C $(KERNELDIR) M=$(PWD) modules
endif

clean:
	rm -rf *.o *.ko *.mod.c

depend .depend dep:
	$(CC)  -M *.c > .depend

三、编译插入模块

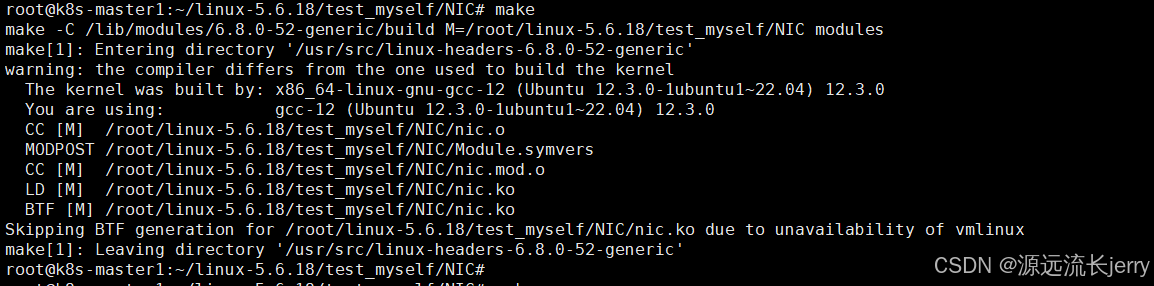

1.make

2.insmod插入模块

四、运行

1.查看网卡 ifconfig -a ,发现新增两个设备eth0和eth1

2.配置虚拟网卡的ip

ip link set eth0 down
ip link set eth0 up

ip link set eth1 down
ip link set eth1 up

ip addr add 192.168.1.1/24 dev eth0
ip addr add 192.168.1.2/24 dev eth1

3.再次查看网卡

4.执行ping操作

ping 192.168.1.1

ping 192.168.1.2

5.卸载模块rmmod

rmmod nic.ko

五、心得解读

在使用这两个虚拟网卡执行ping命令(比如ping 192.168.1.2，这个是eth1），首先会进行目标ip匹配，此时eth(192.168.1.1/24)和eth1(192.168.1.2/24）都符合，此时路由决策都匹配，则会使用先启用的接口或者默认主接口（这里是eth0），因此选择eth0发送数据包。

当 eth0 发送 ICMP 请求到 192.168.1.2（即 eth1 的 IP）时，驱动通过 nic_hw_xmit直接调用 eth1 的 nic_rx，模拟 eth1 接收到该数据包。nic_rx 提交的 数据包内容 是 eth0 发送的 ICMP 请求， 内核协议栈识别到该数据包是发送给 eth1 的本地 IP，会触发 ICMP 响应生成 （Echo Reply）。在nic_rx函数的最后使用netif_rx(skb);提交给内核协议栈处理，内核协议栈会生成响应并回发，具体流程如下：
（1）ICMP 请求阶段

// eth0 发送请求
nic_start_xmit(eth0) -> nic_hw_xmit(eth0) -> nic_rx(eth1)

// eth1 接收请求
nic_rx(eth1) -> 协议栈生成响应 -> nic_start_xmit(eth1) -> nic_hw_xmit(eth1) -> nic_rx(eth0)

（2）ICMP 响应阶段

// eth1 发送响应
nic_start_xmit(eth1) -> nic_hw_xmit(eth1) -> nic_rx(eth0)

// eth0 接收响应
nic_rx(eth0) -> 协议栈处理 -> 用户空间 `ping` 进程收到响应。

0voice · GitHub
