【SPP】深入解析蓝牙 L2CAP 协议在SPP中的互操作性要求 —— 构建可靠的蓝牙串口通信基础

在蓝牙协议体系中,L2CAP(Logical Link Control and Adaptation Protocol) 作为基带协议与高层协议之间的桥梁,承担着数据分帧、协议复用、QoS协商等核心功能。当涉及串行端口通信时,L2CAP的规范实现直接决定了设备间数据传输的可靠性、效率及兼容性。本文基于《Serial Port Profile》的最新要求,系统解析 L2CAP 在 SPP 中的互操作性规范,为开发高可靠性的蓝牙串口设备提供技术指南。

一、L2CAP 互操作性核心要求概览

1.1 关键术语定义

  • 面向连接通道(Connection-Oriented Channel):基于 ACL 链路的可靠通信通道,支持流量控制和重传机制

  • 无连接通道(Connectionless Channel):基于 SCO 链路的不可靠通道,SPP 明确禁用

  • 服务端口多路复用(PSM):RFCOMM 固定使用 PSM=0x0003(蓝牙分配号码文档 )

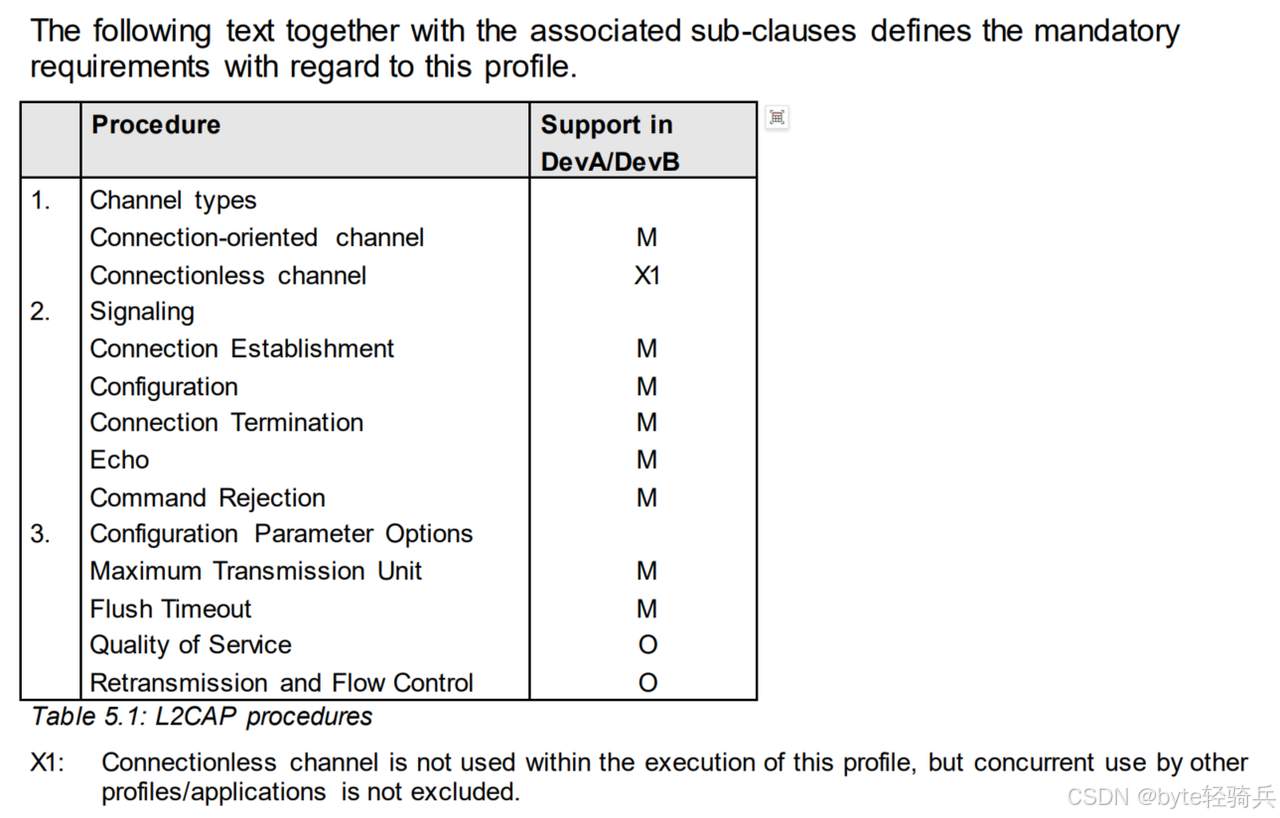

1.2 核心要求矩阵

二、通道类型的强制约束

2.1 通道类型选择原则

**SPP 明确规定:**仅允许使用面向连接的 L2CAP 通道。这一设计决策基于以下考虑:

  • 可靠性需求:串口数据(如 AT 指令、传感器数据)需要有序、无丢失传输

  • 流量控制:支持基于信用的流控(Credit-Based Flow Control)

  • 多通道复用:支持单个 ACL 链路上的多 RFCOMM 通道(PSM=0x0003)

2.2 禁用无连接通道的技术细节

  • 无连接通道(X1 标记):

    • 仅用于广播或低延迟场景(如音频流)

    • SPP 运行期间禁用,但允许其他配置文件(如 A2DP)并发使用

  • 协议实现约束:

cpp 复制代码
// 伪代码:SPP初始化时禁用无连接通道
void spp_init() {
    l2cap_set_channel_type(L2CAP_CONN_ORIENTED);
    l2cap_register_psm(RFCOMM_PSM, &spp_handler);
}

2.3 通道类型对比

|----------|------------|-----------|--------------|
| 通道类型 | 传输特性 | 适用场景 | 串口配置中的使用 |
| 面向连接通道 | 可靠传输,有序交付 | 文件传输、串口模拟 | 强制要求(M) |
| 无连接通道 | 广播传输,不可靠交付 | 发现协议、状态广播 | 禁止使用(X1) |

关键点:虽然串口配置禁止使用无连接通道,但设备仍需保留对其他协议的支持能力

三、信令流程的强制实现

3.1 信道建立规范

①连接初始化流程

特殊要求

  • 仅允许DevA发起连接请求

  • PSM字段必须使用RFCOMM的注册值(0x0003)

  • 必须支持基本L2CAP信令协议

②状态机示例:

cpp 复制代码
[DevA] 空闲 → 连接请求 → 配置协商 → 数据传输
[DevB] 监听 → 连接响应 → 配置响应 → 数据传输

3.2 必选信令流程

  • 配置协商:MTU 和 Flush Timeout 的初始值交换

  • 回声机制:链路健康检测( Echo Request/Response)

  • 命令拒绝:非法操作处理(Command Rejection)

四、配置参数的精细调优

4.1 最大传输单元(MTU)

  • 基础要求:遵循 L2CAP 规范(≥67 bytes,默认 536 bytes)

  • 典型值范围:672~65535字节

  • 动态协商

cpp 复制代码
// 协商示例:DevA请求MTU=1500
config_req.mtu = 1500;
l2cap_send_config_request(&config_req);
  • 典型值范围:67~65535 bytes(受 ACL 链路 MTU 限制)

4.2 Flush 超时(Flush Timeout)

|----------|---------|---------------|-------------|
| 工作模式 | 默认值 | 可配置范围 | 可靠性保障机制 |
| 传统模式 | 0xFFFF | 0x0001-0xFFFE | 无限重试机制 |
| 增强重传模式 | 动态调整 | 根据QoS策略 | 选择性重传+流量控制 |

配置策略

  • 独立工作时采用默认值0xFFFF

  • 多协议共存时建议启用增强重传模式

  • 工业环境推荐设置:1200ms~2000ms

4.2.1 基础模式(默认值 0xFFFF)

  • 无限超时:确保数据可靠传输

  • 适用场景:独立 SPP 设备(无其他配置文件共存)

4.2.2 增强重传模式(ERM)

  • 有限超时:配合 ER 模式实现可靠传输

  • 配置逻辑:

cpp 复制代码
if (spp_coexists_with_other_profiles()) {
    enable_erm_mode();
    set_flush_timeout(DEFAULT_TIMEOUT); // 如0x1000
} else {
    set_flush_timeout(INFINITE);
}

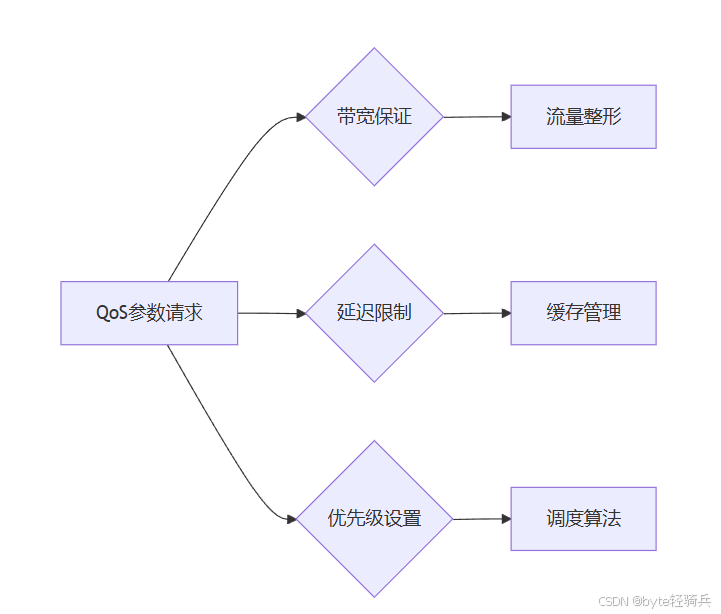

4.3 服务质量(QoS)

  • 实现要点

    • 支持差分服务代码点(DSCP)标记

    • 建议采用加权公平队列(WFQ)算法

    • 实时监控链路质量动态调整参数

  • 可选配置

    • 流量类别(Traffic Class):默认 0x00(尽力而为)

    • 最大带宽(Maximum Bandwidth):协商值(如 1Mbps)

  • 典型应用:工业控制场景的低延迟配置

4.4 流控与错误控制

4.4.1 增强重传模式(ER 模式)优势

ER 模式与基础模式对比(L2CAP Core V3.0+):

|--------|-------------|------------|
| 特性 | 基础模式 | ER 模式 |
| 重传机制 | 基本 ACK/NACK | 选择性重传(SRT) |
| 流量控制 | 基于信用 | 滑动窗口(可选) |
| 丢包恢复 | 顺序重传 | 乱序重组 |

4.4.2 多配置文件共存解决方案

多配置文件共存时的 ER 模式架构:

五、典型实现场景与最佳实践

5.1 独立串口设备(如蓝牙适配器)

  • 配置策略

    • 禁用 ER 模式

    • Flush 超时:0xFFFF(无限)

    • MTU:默认 536 bytes(兼容传统设备)

5.2 多配置文件设备(如智能手环)

  • 配置策略:

    • 启用 ER 模式(协商 ER 标志位)

    • Flush 超时:0x1000(平衡可靠性与实时性)

    • MTU:协商最大值(如 1500 bytes,需 ACL 支持)

5.3 大数据传输场景(如文件传输)

  • 优化建议:

    • 启用 ER 模式的滑动窗口(Window Size=1024)

    • 设置 MTU=65535(需测试 ACL 链路支持)

    • 配置 QoS 为异步无连接(ACL)高优先级

5.4 多协议共存设计

①资源分配策略

|----------|----------|----------|
| 资源类型 | 分配策略 | 监控指标 |
| 带宽资源 | 加权轮询调度 | 吞吐量波动率 |
| 缓冲区 | 动态分区管理 | 缓存命中率 |
| 定时器资源 | 分层调度机制 | 定时器溢出次数 |

②冲突解决机制

  • 优先级仲裁策略

  • 资源预留协议(RSVP)

  • 动态参数调整算法

  • 跨层优化设计

测试验证:使用蓝牙协议分析仪捕获 L2CAP Config Request/Response,验证参数协商过程

六、协议一致性测试要点

6.1 必测用例

  • 通道类型验证

    • 仅允许面向连接通道(无 Connectionless PDU)

    • PSM 字段检查(0x0003 for RFCOMM)

  • 信令流程测试

    • 连接建立 / 终止的完整流程

    • 配置参数的协商(MTU、Flush Timeout)

    • 回声请求的响应时间(≤500ms)

  • 错误处理

    • 非法配置请求的拒绝(Command Rejection)

    • 链路超时后的重连机制(参考 L2CAP 规范 8.1 节)

6.2 推荐测试工具

|----------|-------------------|----------------|
| 工具类型 | 典型工具 | 测试功能 |
| 协议分析仪 | elisys | 实时 PDU 解码与状态跟踪 |
| 一致性测试套件 | Bluetooth SIG PTS | 官方互操作性认证 |
| 模拟环境 | Wireshark + BlueZ | 软件层面协议栈调试 |

七、未来演进与挑战

7.1 演进方向

  • 增强 ATT 协议(eATT):可能影响 L2CAP 的 MTU 协商

  • 周期性广播扩展:对无连接通道的潜在影响(SPP 仍禁用)

  • LE Audio集成:支持低复杂度音频流

  • 混合信道适配:动态切换经典蓝牙与BLE

  • AI驱动参数优化:基于环境学习的自适应配置

  • 安全增强:集成AES-CCM加密传输

  • **5G协同:**5G NR与蓝牙协同传输

7.2 技术挑战

  • 低功耗与可靠性的平衡:ER 模式的功耗优化(如休眠模式下的重传调度)

  • 多并发连接管理:单个主机支持多 SPP 从设备的 L2CAP 实例管理

  • 5G 共存干扰:2.4GHz 频段干扰下的 Flush 超时动态调整算法

八、典型故障场景分析

8.1 连接建立失败

常见原因

  • PSM值配置错误

  • MTU协商不一致

  • 安全机制冲突

诊断工具

  • 蓝牙协议分析仪(如Ellisys)

  • HCI日志分析

排查步骤

8.2 数据传输不稳定

优化方案

  1. 启用增强重传模式

  2. 调整Flush Timeout值

  3. 实施动态QoS策略

  4. 增加应用层确认机制

代码示例(伪代码)

cpp 复制代码
def adaptive_flush_timeout(current_rssi):
    if current_rssi > -70:
        return 1500  # ms
    elif -80 < current_rssi <= -70:
        return 2000
    else:
        return 2500

九、总结

通过本文的深度解析,明确了 L2CAP 在 SPP 中的核心要求:

  • 通道层:强制面向连接,PSM 固定为 0x0003

  • 信令层:完整实现连接管理与配置协商

  • 参数层:MTU 动态协商,Flush 超时的场景化配置(基础模式 / ER 模式)

  • 共存性:ER 模式是多配置文件共存的关键解决方案

最佳实践清单:

✅ 使用协议分析仪验证 PSM 字段(0x0003)

✅ 实现完整的 L2CAP 信令状态机(RFC 状态模式)

✅ 针对应用场景选择 Flush 超时模式(独立设备→无限;共存设备→ER 模式)

✅ 测试 MTU 协商边界值(67 bytes 最小,链路最大支持值)

✅ 实现 ER 模式时检查 L2CAP Core 版本(≥V3.0)

十、附录:关键术语对照表

|---------------|------------------------------------------------|
| 术语 | 解释 |
| ACL | 异步无连接链路(Asynchronous Connectionless Link) |
| SCO | 同步面向连接链路(Synchronous Connection-Oriented Link) |
| PSM | 协议服务复用(Protocol Service Multiplexer) |
| ER 模式 | 增强重传模式(Enhanced Retransmission Mode) |
| MTU | 最大传输单元(Maximum Transmission Unit) |
| Flush Timeout | 数据冲刷超时(决定重传时机) |

十一、参考文献

1\] 蓝牙核心规范(Core Specification)V6.0 \[2\] 串行端口配置文件(Serial Port Profile)V12 \[3\] 蓝牙分配号码文档(Assigned Numbers)Rev. 28 \[4\] L2CAP 协议详解(蓝牙技术联盟官方白皮书) *** ** * ** ***
