一、互操作性设计哲学

HFP协议的核心价值体现在不同厂商设备间的无缝协作能力。本篇揭示服务层连接建立的深层机制,通过3大设计原则构建可靠通信基础:

  1. 渐进式能力协商:通过BRSF/BAC命令实现动态特性发现

  2. 状态同步机制:利用CIEV事件实现实时状态更新

  3. 容错恢复策略:链路丢失后的智能重连策略

二、服务级别连接(SLC)架构设计

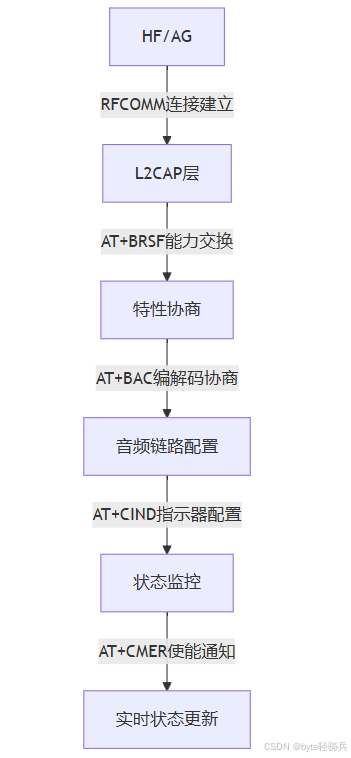

2.1 连接建立流程总览

HFP 服务级别连接( Service Level Connection ,SLC)是实现设备间语音交互的基础,其建立过程涉及多阶段的协议交互和状态同步。以下是核心流程的分层解析:

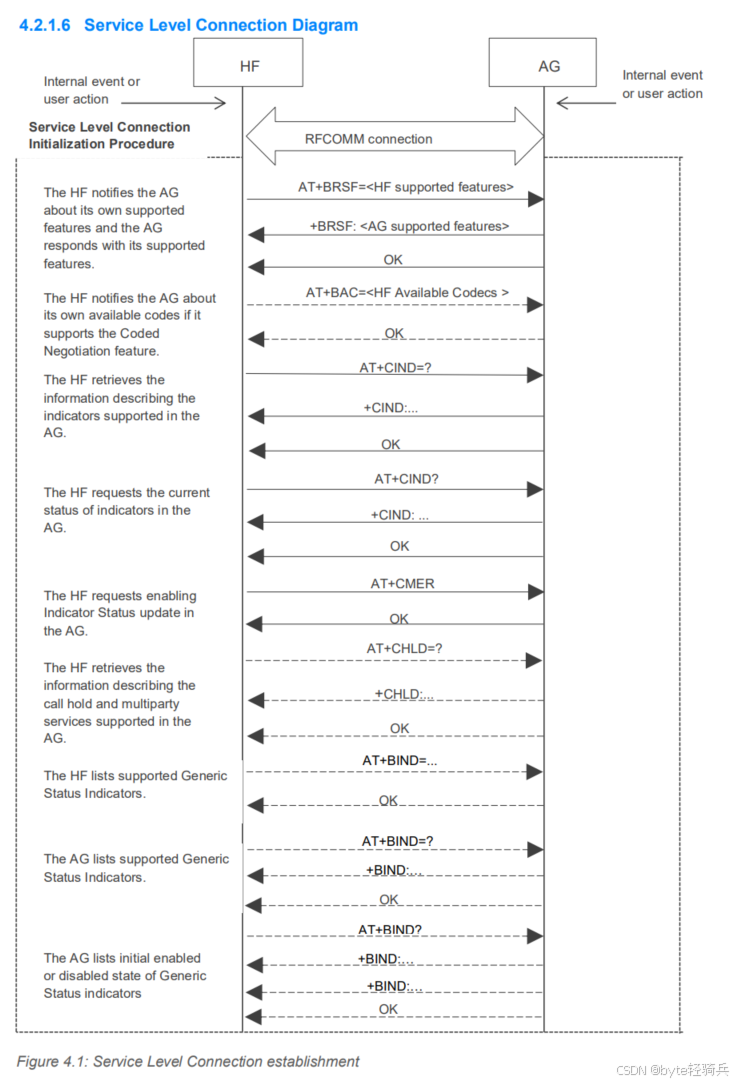

2.2 核心交互时序图

2.3 关键阶段技术实现

①能力交换阶段

BRSF特性位图解析

cpp 复制代码
// BRSF特性位定义
#define BRSF_3WAY_CALLING     0x0001
#define BRSF_EC_NR            0x0002
#define BRSF_VOICE_RECOG      0x0004
#define BRSF_CODEC_NEGOTIATION 0x0020
#define BRSF_HF_INDICATORS    0x0040

typedef struct {
    uint16_t hf_features;
    uint16_t ag_features;
} brsf_exchange_t;

②编解码协商

Codec ID映射表

|--------------|-----------|----------|
| Codec ID | 编解码类型 | 支持带宽 |
| 0x01 | CVSD | 窄带 |
| 0x02 | mSBC | 宽带 |
| 0x03 | LC3-SWB | 超宽带 |

协商算法实现

cpp 复制代码
def codec_negotiation(hf_codecs, ag_codecs):
    priority_order = [0x03, 0x02, 0x01]  # LC3优先
    for codec in priority_order:
        if codec in hf_codecs and codec in ag_codecs:
            return codec
    return 0x01  # 默认CVSD

2.4 RFCOMM连接:通信的基石

在HFP协议栈中,RFCOMM作为L2CAP层之上的虚拟串口协议,承担着数据传输通道的建立任务。其工作流程可分为四步:

  1. 设备发现 :通过蓝牙广播包扫描发现目标设备,校验设备支持的UUID(如SIMPLEPROFILE_SERV_UUID)。

  2. 连接请求:主设备(HF或AG)发起连接请求,从设备响应后建立RFCOMM通道。

  3. 端口分配 :为连接分配虚拟串口号(如Android系统的/dev/rfcommX)。

  4. 数据传输:在端口上实现双向字节流传输,支持文件、命令等数据的可靠交换。

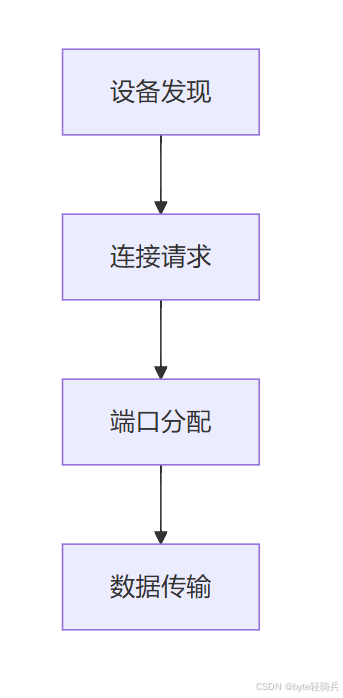

流程图示例:

2.5 特征交换与编解码协商

在RFCOMM通道建立后,双方需通过AT命令交互支持的功能列表:

  • 特征交换:

    • HF发送AT+BRSF=<HF_Features>,AG返回+BRSF:<AG_Features>

    • 关键特征位包括:Call_Waiting(呼叫等待)、Three_Way_Calling(三方通话)、Codec_Negotiation(编解码协商)等。

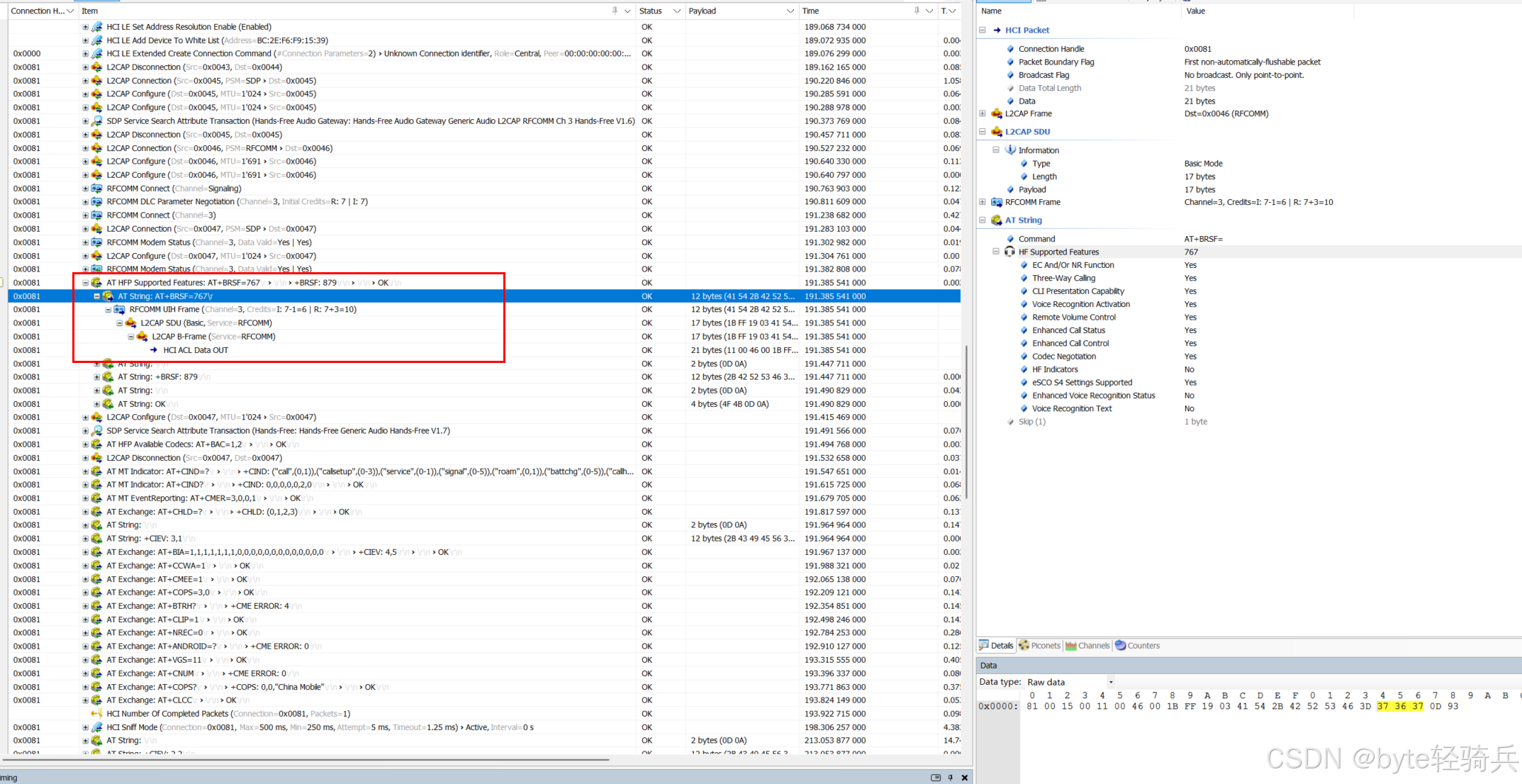

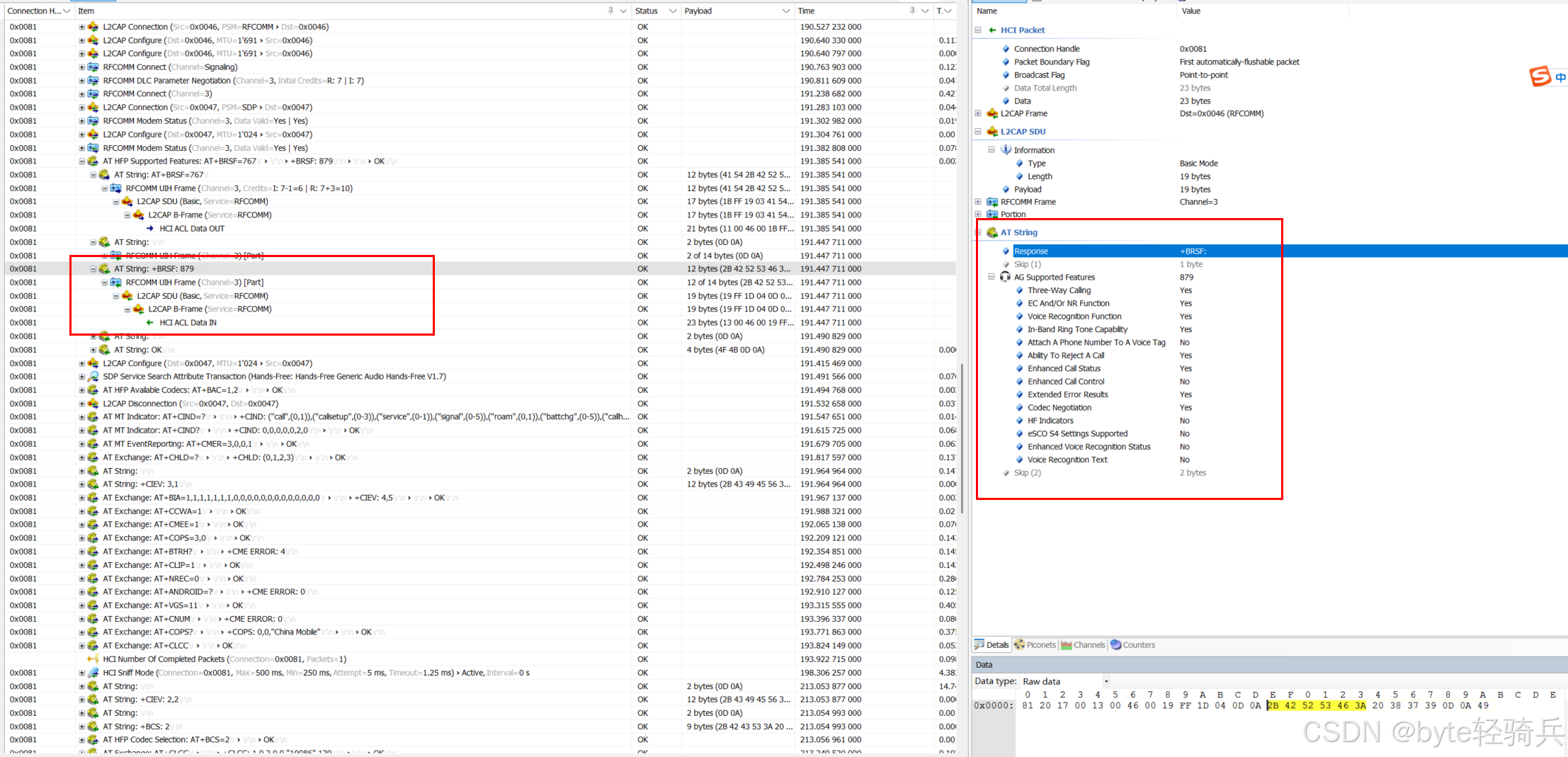

    • HCI log:

AT HFP Supported Features: AT+BRSF=767

AT String: +BRSF: 879

  • 编解码协商:

    • 若双方支持Codec_Negotiation,HF发送AT+BAC=<Available_Codecs>(如mSBC,AAC)。

    • AG选择支持的编解码器并确认,确保音频传输的兼容性。

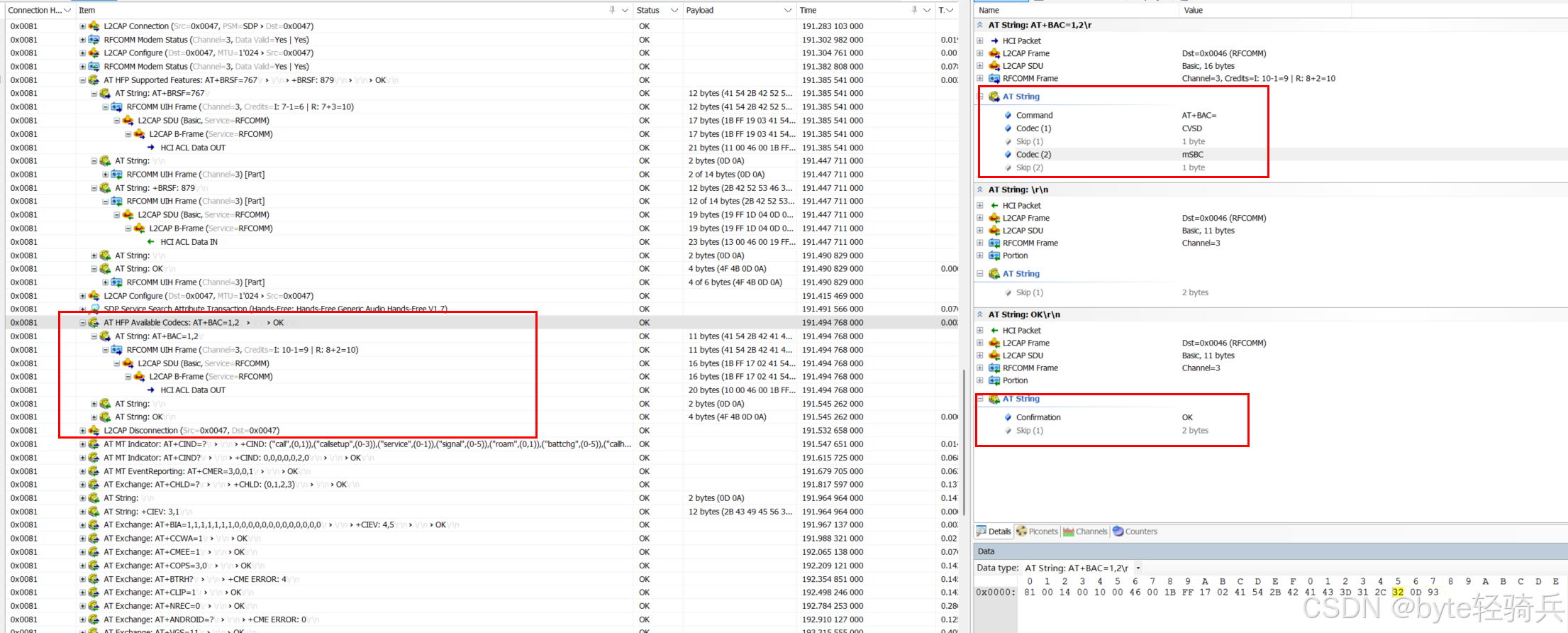

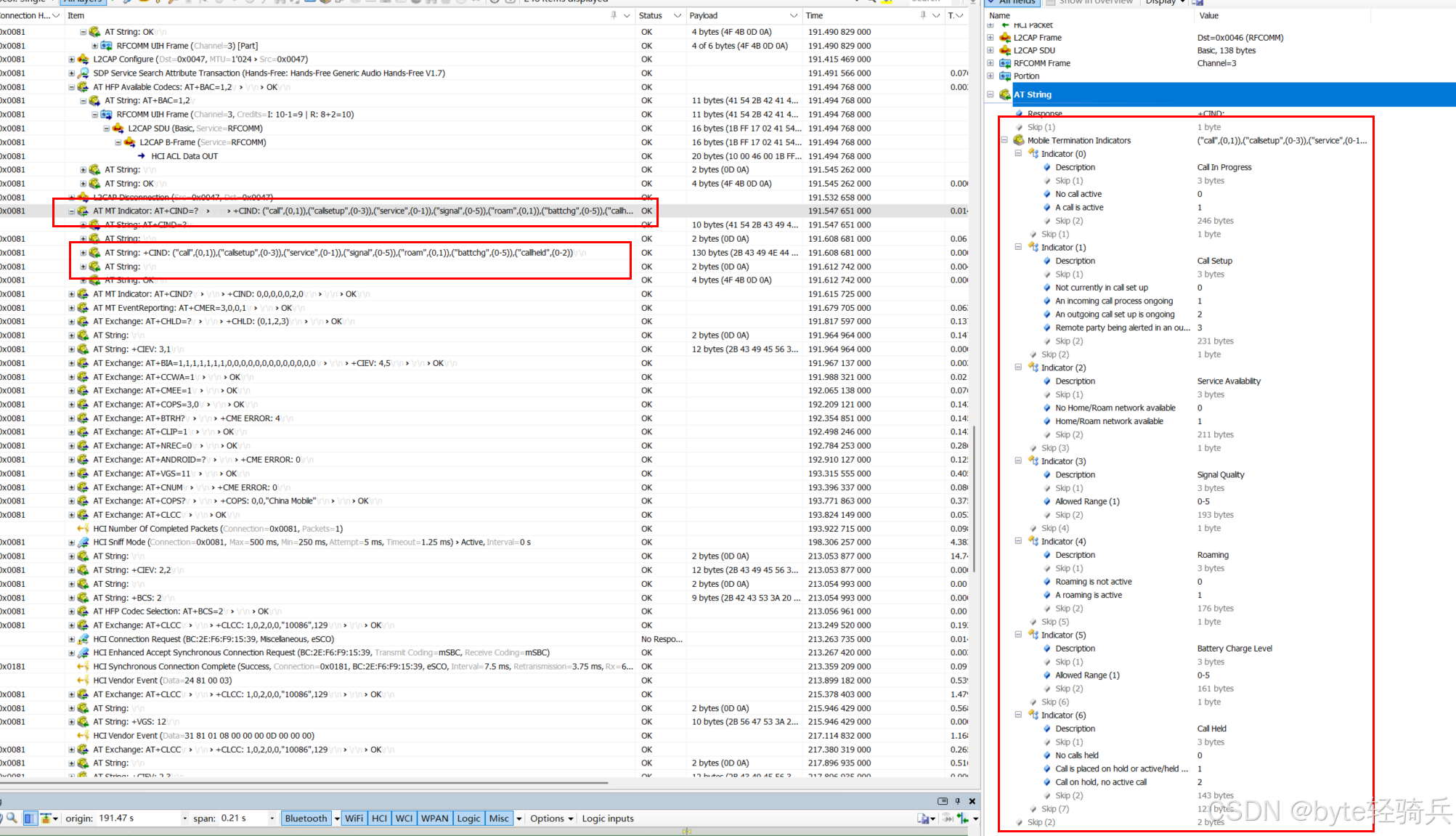

    • HCI Log:

代码示例(Android平台):

cpp 复制代码
// 发送BRSF命令
BluetoothHeadset.sendVendorSpecificResultCode(
    "+BRSF: 65535, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1\r\n"
);

// 处理BAC命令
if (command.startsWith("AT+BAC=")) {
    String codecs = command.substring(6);
    // 解析支持的编解码器列表
    List<String> supportedCodecs = Arrays.asList(codecs.split(","));
    // 选择最优编解码器(如优先AAC)
    String selectedCodec = selectOptimalCodec(supportedCodecs);
    // 返回确认响应
    sendResponse("+BAC: " + selectedCodec + "\r\n");
}

2.6 指示器状态同步

状态指示器(Indicators)是反映设备运行状态的关键参数,包括:

  • 服务状态:设备是否注册到网络

  • 呼叫状态:当前是否处于通话中

  • 信号强度:蓝牙或蜂窝网络信号质量

  • 电量水平:设备剩余电量百分比

其同步流程如下:

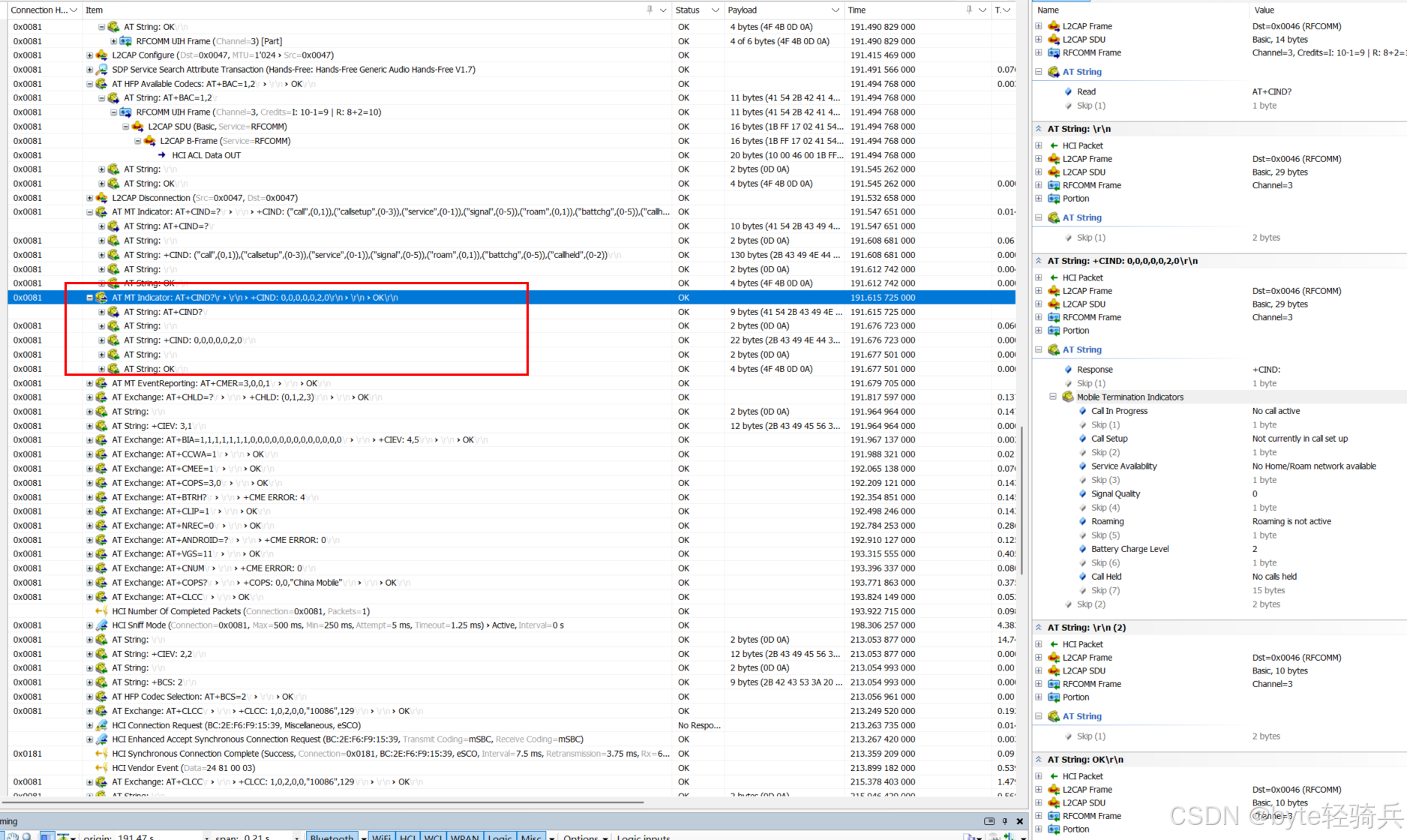

1. 查询支持列表 :HF发送AT+CIND=?,AG返回支持的指示器索引(如service,call,signal,roam,battchg)。

2. 读取当前状态 :HF发送AT+CIND?,AG返回各指示器的当前值(如+CIND: 0,1,3,0,5)。

3. 启用状态更新 :HF发送AT+CMER=1,0,0,1启用自动推送,AG在状态变化时发送+CIEV通知。

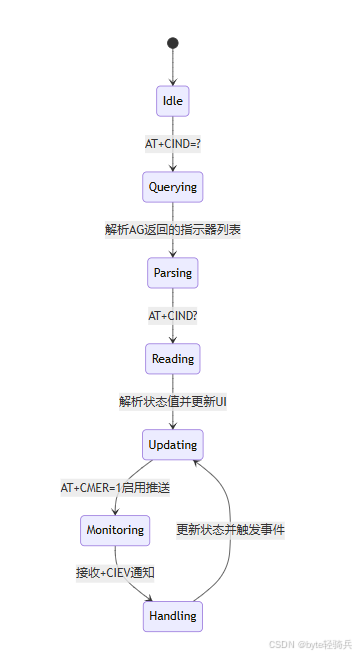

状态机设计建议:

三、状态同步机制深度优化

3.1 指示器同步架构

①AG指示器配置流程

  1. **CIND查询:**获取支持指示器列表

  2. CMER启用:设置事件报告模式

  3. CIEV监听:实时状态更新

事件报告模式参数

cpp 复制代码
[CMER_Parameters]
Mode=3
Keypad=0
Display=0
Indicators=1

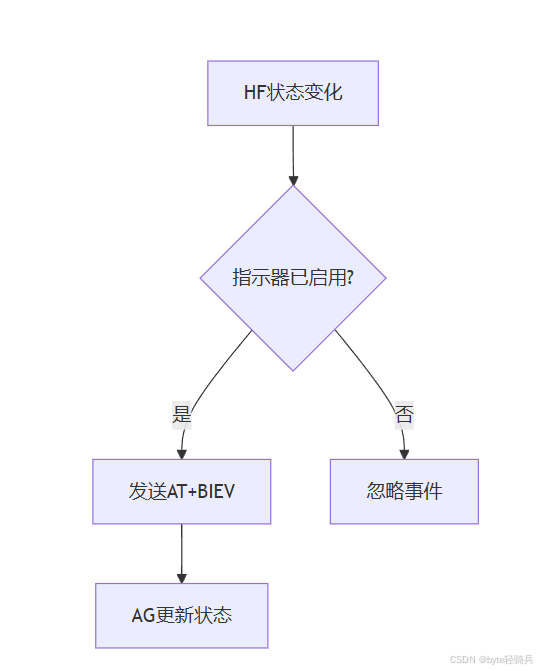

3.2 HF指示器动态管理

四、链路容错与恢复机制

4.1 连接中断分类处理

|----------|--------------|----------|
| 中断类型 | 触发条件 | 恢复策略 |
| 显式断开 | 用户主动断开 | 需人工干预 |
| 链路超时 | 信号丢失超过阈值 | 自动重连 |
| 协议层错误 | HCI错误码>0x00 | 重置协议栈后重试 |

蓝牙链路因干扰或距离问题可能中断,HFP协议定义了两种恢复策略:

  • 显式断开重连:

    • 当用户主动断开SLC后,需等待显式操作(如点击"重连"按钮)才能重新建立连接。

    • 适用于用户可控场景,避免频繁自动重连导致的功耗问题。

  • 超时自动重连:

    • 若链路因超时断开(如Link Supervision Timeout),HF可立即发起重连请求。

    • 需清空之前的状态缓存,重新执行SLC建立流程,确保状态一致性。

实现注意事项:

  • 设置合理的超时阈值(通常0.625ms~40.9s),平衡响应速度与功耗。

  • 在重连时添加随机退避机制,避免多设备同时重连导致的冲突。

4.2 智能重连算法

cpp 复制代码
void reconnect_algorithm() {
    int retry_count = 0;
    while(retry_count < MAX_RETRY) {
        if (check_rssi() > -70) {
            establish_rfcomm();
            if (service_init() == SUCCESS) return;
        }
        adaptive_sleep(retry_count++);
    }
    notify_user();
}

五、编解码协议与音频质量优化

5.1 常见编解码器对比

|----------|----------|--------|-------------|--------|----------|
| 编解码器 | 采样率 | 位深 | 典型码率 | 延迟 | 适用场景 |
| SBC | 16-48kHz | 16bit | 328kbps | 150ms+ | 基础通话/音乐 |
| AAC | 8-96kHz | 16bit | 128-320kbps | 80ms+ | 音乐流媒体 |
| aptX | 48kHz | 16bit | 352kbps | <40ms | 游戏/视频同步 |
| LDAC | 96kHz | 24bit | 660kbps | 50ms+ | 高解析度音频 |

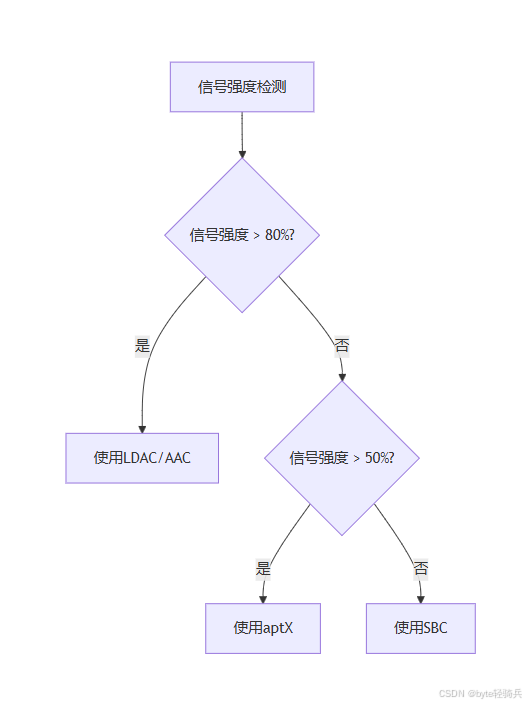

5.2 动态码率适配策略

在复杂环境中,可结合信号强度动态调整编解码器:

六、工程实践与优化

6.1 典型场景测试用例

|---------|--------------------------|--------------------|
| 测试项 | 测试步骤 | 预期结果 |
| 编解码器协商 | 发送 AT+BAC → 检查 AT+BCS 响应 | 选择 mSBC,建立 eSCO 链路 |
| 状态通知延迟 | 模拟来电 → 测量 + CIEV 到达时间 | ≤50ms |
| 多连接并发 | 同时建立 HFP 和 A2DP 连接 | 无资源冲突 |

6.2 性能优化策略

①链路参数优化:

  • eSCO 间隔设为 20ms(默认 30ms),降低延迟

  • 重传次数设为 3 次,平衡可靠性与带宽

②功耗管理:

  • 通话间隙切换至 Hold 模式,电流降至 < 1mA

  • 使用 AFH(自适应跳频)减少干扰

6.3 状态指示器管理实践

①关键指示器处理逻辑

  1. 服务状态(Service):

    1. 0:未注册网络

    2. 1:已注册网络

    3. 处理:显示网络状态图标(如📶/❌)

  2. 呼叫状态(Call):

    1. 0:无活动呼叫

    2. 1:有活动呼叫

    3. 处理:触发通话界面显示/隐藏

  3. 信号强度(Signal):

    1. 0-5:信号质量等级

    2. 处理:动态调整信号条数量(如0格→5格)

  4. 电量水平(Battchg):

    1. 0-5:电量百分比区间

    2. 处理:显示电池图标并触发低电量提醒(<20%)

②状态同步异常处理

  • 超时重试 :若未收到+CIEV响应,每隔2秒重发查询命令,最多重试3次。

  • 状态校验:对异常值(如电量>100%)进行过滤,采用滑动窗口平滑处理。

6.4 三方通话与呼叫控制

①功能协商流程

  • 查询支持情况:HF发送AT+CHLD=?,AG返回支持的呼叫保持类型(如0=Release_all,1=Release_specific)。

  • 呼叫处理命令:

    • AT+CHLD=1:接听等待中的呼叫

    • AT+CHLD=2:保持当前呼叫

    • AT+CHLD=3:合并两个呼叫

②典型场景实现

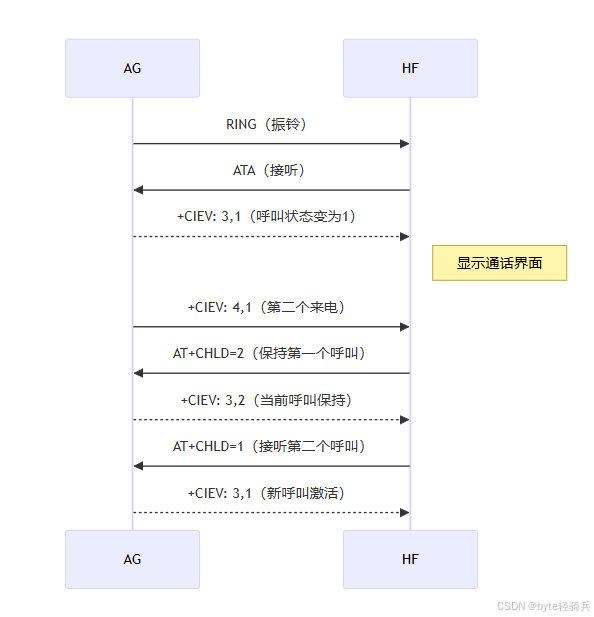

场景:来电接听与保持

七、典型问题深度排查

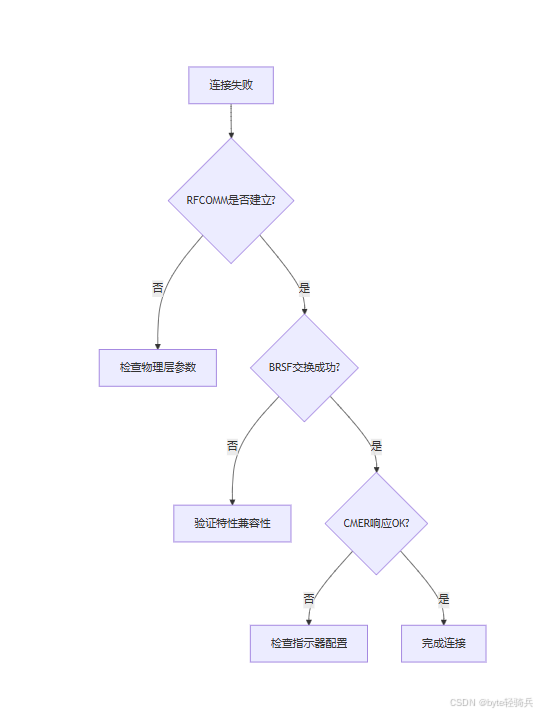

7.1 连接建立失败树状分析

7.2 性能优化检查表

  1. 确保BRSF交换时间<300ms

  2. 编解码协商重试次数≤3次

  3. CIEV事件响应延迟<50ms

  4. 链路丢失检测阈值设置(建议1200-2000ms)

  5. AT命令缓冲区大小≥256字节

八、互操作性测试重点

8.1 物理层兼容性测试

  • LC配置验证:检查设备类别(CoD)字段是否符合规范。

  • 嗅探子速率测试:在AVRCP场景中验证低功耗模式切换。

8.2 协议一致性测试

  • 编解码协商测试:模拟不同编解码器组合,验证协商结果是否符合预期。

  • 状态同步测试 :通过注入虚假+CIEV通知,检测异常处理能力。

8.3 性能测试

  • 连接建立时延:测量从发起连接到SLC建立完成的时间(应<3秒)。

  • 状态更新延迟 :评估+CIEV通知到UI更新的响应时间(应<100ms)。

九、服务级别连接释放机制

9.1 连接释放触发条件

HFP 服务级别连接(SLC)的释放可由以下事件触发:

|----------|---------------------------------------------------------------|
| 触发条件 | 说明 |
| 用户显式请求 | 用户通过HF(免提设备)或AG(音频网关)发起断开连接操作 |
| 蓝牙功能关闭 | 当HF或AG任意一方关闭蓝牙功能时,系统自动触发释放流程 |
| 通话转移 | 在AG执行"Audio Connection Transfer"过程中(如通话中切换音频输出设备),可能触发SLC重建需求 |

核心交互流程:

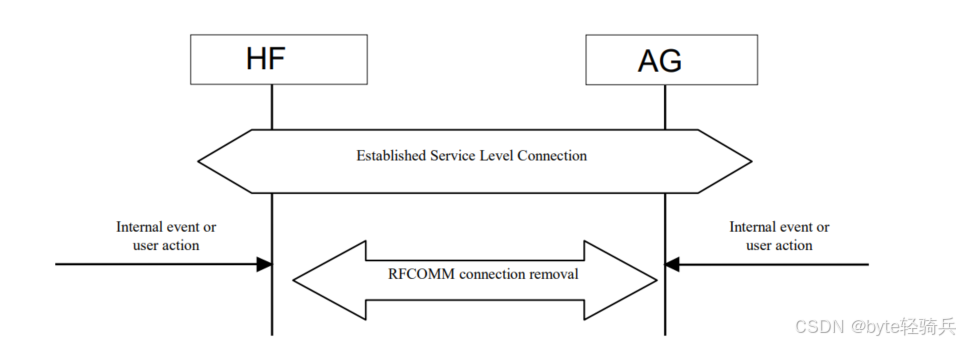

9.2 连接释放时序图

标准的SLC释放流程包含以下关键步骤:

  • RFCOMM通道拆除:立即终止SLC关联的RFCOMM数据链路

  • 音频连接清理:同步移除正在进行的音频流传输

  • 底层协议可选释放:L2CAP和物理链路层可根据实现选择是否保留(为快速重连优化)

9.3 异常处理机制

在通话中执行SLC释放时,协议特别规定:

  • AG需在通话结束后尝试重建SLC(最大重试次数建议设置为3次)

  • 重连超时时间应设为5秒,避免频繁重试消耗系统资源

cpp 复制代码
// 连接释放异常处理伪代码
void handle_abnormal_release(reason_t reason) {
    if (reason == LINK_LOSS) {
        if (is_user_initiated()) {
            notify_ui("连接意外断开");
        } else {
            attempt_reconnect();
        }
    } else if (reason == PROTOCOL_ERROR) {
        reset_protocol_stack();
        log_error("协议栈异常:0x%x", get_error_code());
    }
    cleanup_service_layer();
}

十、总结与建议

10.1 开发建议

①协议栈分层实现

  • 分离 RFCOMM 连接管理与 AT 命令处理

  • 使用状态机管理 SLC 生命周期

②兼容性测试:

  • 覆盖主流手机品牌(如华为、苹果)

  • 测试不同编解码器组合的兼容性

10.2 最佳实践

  • 连接建立阶段:优先完成编解码器协商,避免通话中断

  • 状态通知:使用 AT+CMER 使能主动上报,减少轮询开销

  • 错误处理:对 AT 命令响应设置超时机制(建议 5 秒)

十一、参考文献

  1. Bluetooth SIG. Hands-Free Profile Specification.

  2. 3GPP TS 27.007. AT Commands for User Equipment (UE) Based on GSM and GPRS.
