LabVIEW多线程

在 LabVIEW 中,多线程编程是提升程序执行效率的关键手段,尤其是在需要并行处理数据采集、控制执行和用户界面交互的场景下。LabVIEW 本身是基于数据流(Dataflow)的编程语言,天然支持多线程,但要高效利用多线程,仍需要合理的设计与优化。本文将详细介绍 LabVIEW 的多线程机制,并结合实际案例说明如何在不同应用中充分发挥多线程的优势。

1. LabVIEW 多线程的基本概念

(1)数据流驱动的并行执行

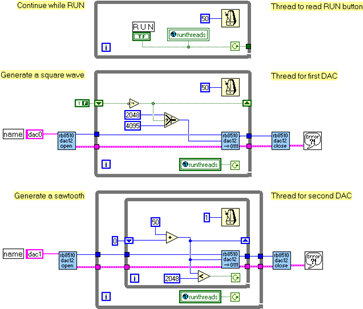

LabVIEW 的程序执行基于数据流原则:当一个代码块(VI)所需的所有输入数据准备就绪时,该 VI 就会立即执行,而无需等待其他不相关的代码执行完成。因此,只要不同的代码模块(如两个独立的 While 循环)之间没有数据依赖,LabVIEW 就会自动并行执行它们,这相当于多线程运行。

(2)线程管理与 CPU 资源分配

LabVIEW 会自动管理线程,默认情况下,它会利用操作系统的线程调度机制,将不同的任务分配到多个 CPU 核心上运行。如果程序合理设计,LabVIEW 可以充分利用多核 CPU 资源,提高执行效率。

(3)不同优先级的线程

LabVIEW 提供不同优先级的线程模式,如:

  • 用户界面线程(UI Thread):负责前面板控件的更新和事件处理。

  • 标准线程:用于大部分计算和数据处理任务。

  • 仪器 I/O 线程:用于处理外部设备(如示波器、传感器)的通信。

  • 实时线程(仅限 LabVIEW Real-Time):用于高优先级的时间关键任务,如运动控制和闭环 PID 计算。

2. 典型的 LabVIEW 多线程应用案例

案例 1:数据采集与处理分离,提高实时性

场景:在一个工业监测系统中,需要同时完成以下任务:

  • 传感器数据的高速采集(采样率 10kHz 以上)。

  • 实时数据处理(滤波、特征提取)。

  • 用户界面更新(显示波形、保存日志)。

多线程设计

  1. 数据采集线程(高优先级):独立的 While 循环,使用 Producer-Consumer(生产者-消费者)模式,将数据放入队列(Queue)。

  2. 数据处理线程(标准优先级):从队列取出数据,进行滤波和 FFT 计算。

  3. 界面更新线程(低优先级):将处理后的数据绘制到波形图控件上。

优势

  • 采集线程不会因界面更新的延迟而丢失数据,提高实时性。

  • 处理线程与界面线程相互独立,界面卡顿不会影响数据采集。

案例 2:并行控制多个设备,提升测试效率

场景:在一个自动化测试平台上,需要同时控制多个仪器,如电源、示波器和万用表,以缩短测试时间。

多线程设计

  1. 每个仪器独立一个线程,使用 VISA 通信。

  2. 主控线程协调测试流程,将控制命令发送给不同仪器的线程。

  3. 数据同步线程,确保不同仪器的数据能够同步存储和分析。

优势

  • 多个仪器并行操作,而不是串行执行,测试时间减少 50% 以上。

  • 避免不同仪器的响应时间影响整体测试流程,提高稳定性。

案例 3:图像处理与运动控制并行,提高自动检测速度

场景:在一个机器视觉检测系统中,相机采集图像后,需要进行图像处理(如边缘检测、形状匹配)并控制机械手调整样品位置。

多线程设计

  1. 图像采集线程:负责从相机获取图像,并存入缓存队列。

  2. 图像处理线程:从缓存队列读取图像,进行边缘检测、模板匹配等计算。

  3. 运动控制线程:根据图像处理结果,控制电机调整样品位置。

  4. 日志记录与 UI 线程:记录检测数据,并更新界面。

优势

  • 机械手运动的同时可以进行下一帧图像的处理,提高效率。

  • 图像处理和控制分离,减少干扰,提高系统稳定性。

3. LabVIEW 多线程的优化技巧

(1)使用队列(Queue)或通知器(Notifier)进行线程通信

在多线程程序中,不建议使用局部变量或全局变量来传递数据,因为这可能导致数据竞争。推荐使用 Queue(队列)Notifier(通知器) 进行安全的数据传递。例如,在 Producer-Consumer 模式中,生产者线程(数据采集)将数据推入队列,消费者线程(数据处理)从队列中读取数据,这样可以避免数据丢失和竞争条件。

(2)避免 UI 线程阻塞

LabVIEW 的前面板控件更新依赖 UI 线程,如果 UI 线程执行繁重计算(如绘制大量数据点),可能导致界面卡顿。优化方法:

  • 限制波形图更新频率,例如只每秒更新一次,而不是每次数据采集时都更新。

  • 将数据处理与界面更新分离,确保数据处理不受界面刷新速度的影响。

(3)合理分配线程优先级

在 LabVIEW Real-Time 系统中,线程优先级管理至关重要。高优先级的线程会抢占低优先级线程的 CPU 资源,因此:

  • 关键任务(如 PID 控制)应设为高优先级。

  • 非实时任务(如日志存储)设为低优先级,避免影响核心任务执行。

4. 结论

LabVIEW 具备强大的多线程能力,但要充分发挥其优势,需要合理的架构设计。通过 Producer-Consumer 模式队列通信线程优先级优化,可以提高系统的实时性、稳定性和执行效率。

对于大规模数据采集、自动化测试、机器视觉等应用场景,多线程编程可以显著提升性能。合理运用 LabVIEW 的多线程机制,可以更高效地完成复杂的工程任务。
