音视频入门基础:MPEG2-TS专题(26)——通过FFmpeg命令使用RTP发送TS流

=================================================================

音视频入门基础:MPEG2-TS专题系列文章:

音视频入门基础:MPEG2-TS专题(1)------MPEG2-TS官方文档下载

音视频入门基础:MPEG2-TS专题(2)------使用FFmpeg命令生成ts文件

音视频入门基础:MPEG2-TS专题(3)------TS Header简介

音视频入门基础:MPEG2-TS专题(4)------使用工具分析MPEG2-TS传输流

音视频入门基础:MPEG2-TS专题(5)------FFmpeg源码中,判断某文件是否为TS文件的实现

音视频入门基础:MPEG2-TS专题(6)------FFmpeg源码中,获取MPEG2-TS传输流每个transport packet长度的实现

音视频入门基础:MPEG2-TS专题(7)------FFmpeg源码中,读取出一个transport packet数据的实现

音视频入门基础:MPEG2-TS专题(8)------TS Header中的适配域

音视频入门基础:MPEG2-TS专题(9)------FFmpeg源码中,解码TS Header的实现

音视频入门基础:MPEG2-TS专题(10)------PSI、SI简介

音视频入门基础:MPEG2-TS专题(11)------ TS中的Section

音视频入门基础:MPEG2-TS专题(12)------ FFmpeg源码中,把各个transport packet组合成一个Section的实现

音视频入门基础:MPEG2-TS专题(13)------FFmpeg源码中,解析Section Header的实现

音视频入门基础:MPEG2-TS专题(14)------PAT简介

音视频入门基础:MPEG2-TS专题(15)------FFmpeg源码中,解析Program association section的实现

音视频入门基础:MPEG2-TS专题(16)------PMT简介

音视频入门基础:MPEG2-TS专题(17)------FFmpeg源码中,解析TS program map section的实现

音视频入门基础:MPEG2-TS专题(18)------PES流简介

音视频入门基础:MPEG2-TS专题(19)------FFmpeg源码中,解析TS流中的PES流的实现

音视频入门基础:MPEG2-TS专题(20)------ES流简介

音视频入门基础:MPEG2-TS专题(21)------FFmpeg源码中,获取TS流的视频信息的实现

音视频入门基础:MPEG2-TS专题(22)------FFmpeg源码中,获取TS流的音频信息的实现

音视频入门基础:MPEG2-TS专题(23)------通过FFprobe显示TS流每个packet的信息

音视频入门基础:MPEG2-TS专题(24)------FFmpeg源码中,显示TS流每个packet的pts、dts的实现

音视频入门基础:MPEG2-TS专题(25)------通过FFmpeg命令使用UDP发送TS流

音视频入门基础:MPEG2-TS专题(26)------通过FFmpeg命令使用RTP发送TS流

=================================================================

一、通过FFmpeg命令使用RTP发送TS流

通过以下FFmpeg命令可以将一个mp4文件转换为ts流,并通过RTP协议对TS包进行封装发送(推流):

bash 复制代码
ffmpeg.exe -re -i input.mp4 -vcodec copy -acodec copy -f rtp_mpegts rtp://127.0.0.1:1234

其中:

"input.mp4"为输入(转换前)的媒体文件。

参数"-c:v copy -c:a copy"用于保持视频和音频的编码格式不变,只复制音视频流而不对其重新进行编解码。

"1234"为接收端需要创建的UDP服务器的端口号,推流端使用基于UDP的RTP将TS流发送到接收端的该端口。

二、接收端播放

通过命令:ffplay -protocol_whitelist "file,udp,rtp" -i rtp://127.0.0.1:1234 可以播放上述生成的RTP封装的TS流:

三、Wireshark抓包分析

通过Wireshark可以抓取上述生成的RTP封装的TS流。显示过滤器输入"rtp && !icmp",使得Wireshark只显示RTP协议并把ICMP协议排除掉。这样界面就能只显示上述生成的RTP包装的TS流的数据包了:

(一)RTP header分析

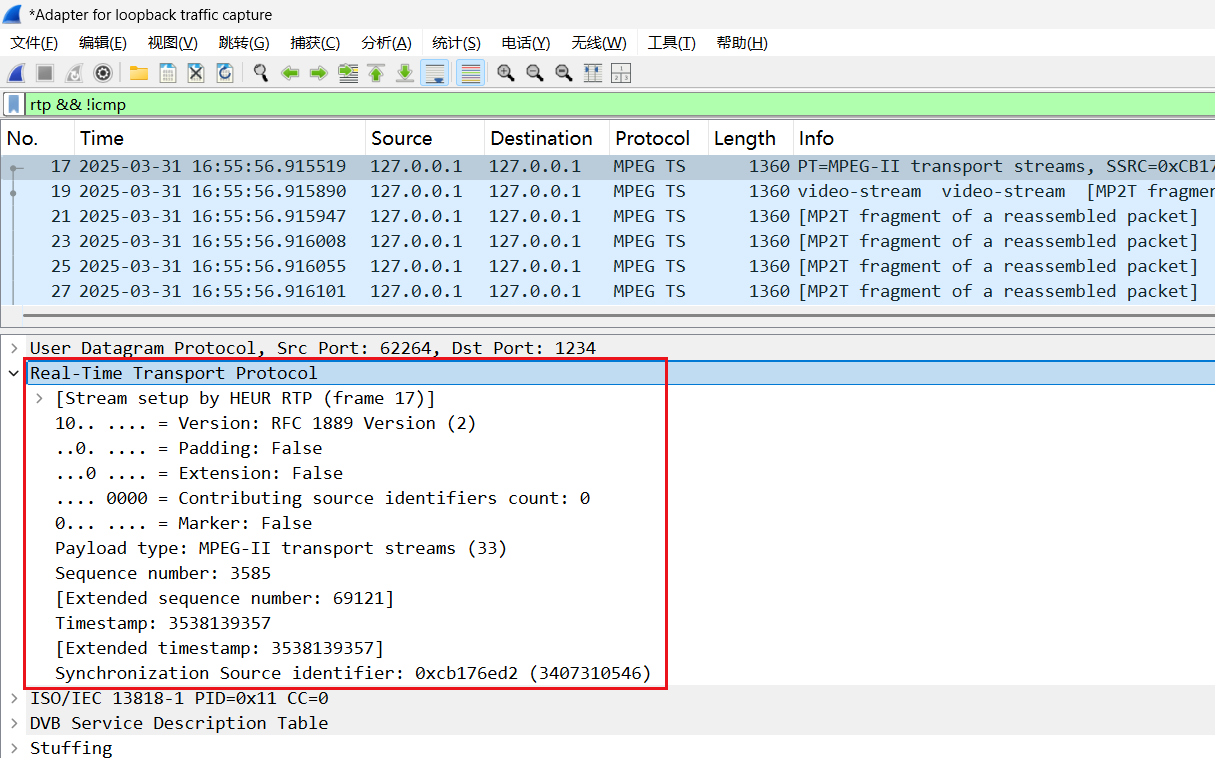

选中其中一个RTP数据包(RTP packet),下图红框中显示的就是其RTP header(关于RTP header的格式可以参考:《音视频入门基础:RTP专题(7)------RTP协议简介》):

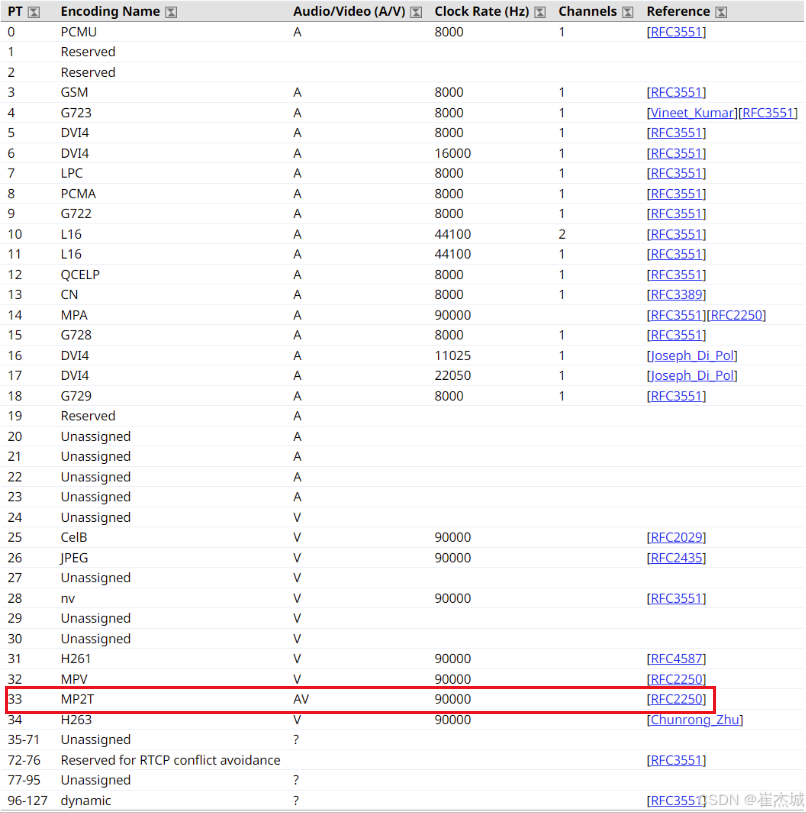

从上图中可以看到该RTP数据包的RTP header的payload type值为33,所以可以确定其RTP payload中存放的是MP2T,即MPEG2-TS格式的数据:

(二)TS Header分析

展开ISO/IEC 13818-1这一层(《ISO IEC 13818-1》是MPEG2-TS的官方文档),下图红框中显示的是该RTP包里面某个TS包(transport packet)的TS Header的信息(关于RTP header的格式可以参考:《音视频入门基础:MPEG2-TS专题(3)------TS Header简介》):

从上图中可以看到该TS包的TS Header的PID属性的值为0x0000,所以该TS包的payload为Program association table ,即 PAT表(具体可以参考:《音视频入门基础:MPEG2-TS专题(14)------PAT简介》)。通过Wireshark抓包可以看到,TS流会周期发送PAT信息。

(三)PAT表分析

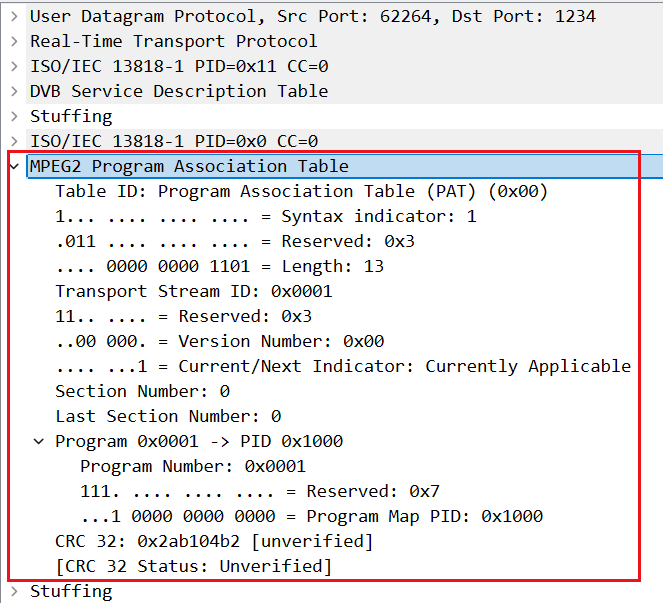

展开PAT表(Program association table),可以看到其program_number为0x0001(即1),表示该TS流中有一个节目号为"1"的节目;program_map_PID为0x1000,表示要想获取这个节目的详细信息,就要去解析PID值为0x1000的PMT表(关于PMT表具体可以参考:《音视频入门基础:MPEG2-TS专题(16)------PMT简介》):

(四)PMT表分析

PID值为0x1000的PMT表如下。可以看到该PMT表中program_number为0x0001(即1),表示这是一个节目号为"1"的节目。该节目中有两个媒体流。第一个媒体流stream_type的值为0x1B,表示是H.264视频流,elementary_PID为0x100,所以该节目视频的PID为0x100;第二个媒体流stream_type的值为0x0F,表示是AAC音频流,elementary_PID为0x101,所以该节目音频的PID为0x101:

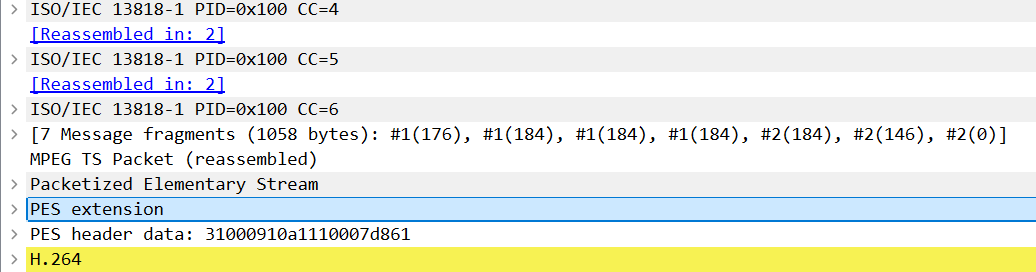

通过PMT表找到PID为0x100的视频流如下:

通过PMT表找到PID为0x101的音频流如下:

四、使用RTP发送TS流的优点

跟《音视频入门基础:MPEG2-TS专题(25)------通过FFmpeg命令使用UDP发送TS流》的方法相比,使用RTP发送TS流的优点在于:RTP header中有一个占16位的序列号(sequence number),接收方可利用序列号检测数据包丢失并恢复数据包序列(接收端一般使用扩展序列号,见《音视频入门基础:RTP专题(7)------RTP协议简介》)。TS Header中虽然也有一个占4位的连续性计数器(continuity_counter)用于检查同一个PID的TS包(transport packet)的连续性,可以判断TS包是否连续以及丢失,但是continuity_counter只占4位,不够长,这就可能导致接收端无法正确排列 TS数据包,从而导致转储TS的播放损坏。
