搜索树——AVL、红黑树、B树、B+树

目录

二叉搜索树

AVL树

2-3-4树

红黑树

旋转操作

概念讲解

旋转节点操作(左旋)

插入节点

删除节点

B树和B+树

B树

[2.5.2 B+树](#2.5.2 B+树)


https://www.cs.usfca.edu/\~galles/visualization/Algorithms.html

难度高,如果想要了解红黑树的增加、删除节点操作,一定要穷举画图理解!!!

二叉搜索树

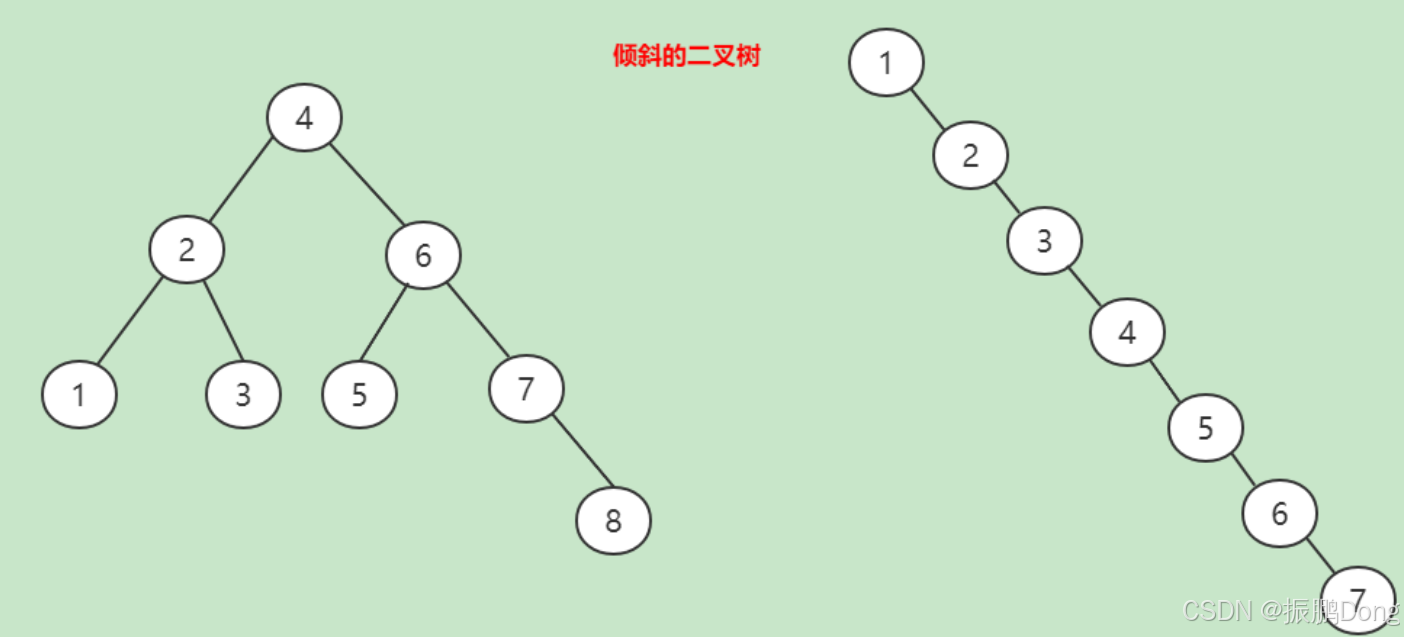

一个二叉查找树是由n个节点随机构成,所以,对于某些情况,二叉查找树会退化成一个有n个节点的线性链。

BST存在的问题是,树在插入的时候会导致倾斜,不同的插入顺序会导致数的高度不一样,而树的高度直接影响了树的查找效率。最坏的情况所有的节点都在一条斜线上,这样树的高度为N。基于BST存在的问题,平衡查找二叉树(Balanced BST)产生了。平衡树的插入和删除的时候,会通过旋转操作将高度保持在LogN。其中两款具有代表性的平衡术分别为AVL树 (高度平衡树,具备二叉搜索树的全部特性,而且左右子树高度差不超过1)和红黑树

AVL树

它的核心目标是通过动态调整树的结构,保持高度平衡 ,从而确保查找、插入和删除操作的时间复杂度始终为O(log n),避免普通二叉搜索树在极端情况下退化成链表的低效问题。

但是AVL树要求太过严格,左旋和右旋的开销会比较大,这时出现了红黑树,只要求黑色节点平衡即可。

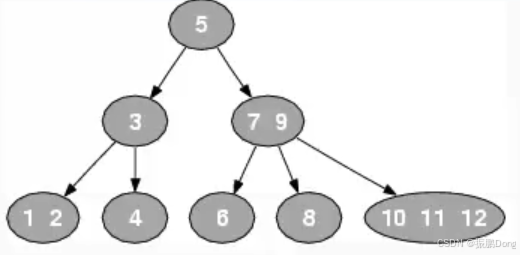

2-3-4树

2-3-4树是四阶的 B树(Balance Tree),他属于一种多路查找树,它的结构有以下限制:所有叶子节点都拥有相同的深度。节点只能是 2-节点、3-节点、4-节点之一。

  • 2-节点:包含 1 个元素的节点,有 2 个子节点;

  • 3-节点:包含 2 个元素的节点,有 3 个子节点;

  • 4-节点:包含 3 个元素的节点,有 4 个子节点;

所有节点必须至少包含1个元素元素始终保持排序顺序,整体上保持二叉查找树的性质,即父结点大于左子结点,小于右子结点;而且结点有多个元素时,每个元素必须大于它左边的和它的左子树中元素。

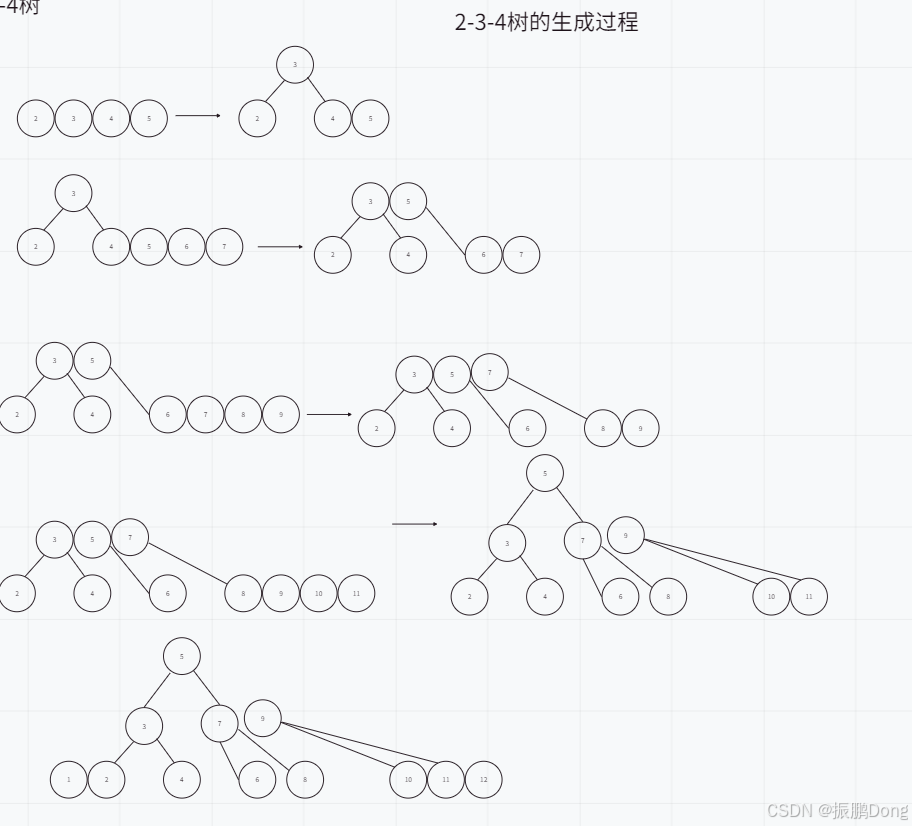

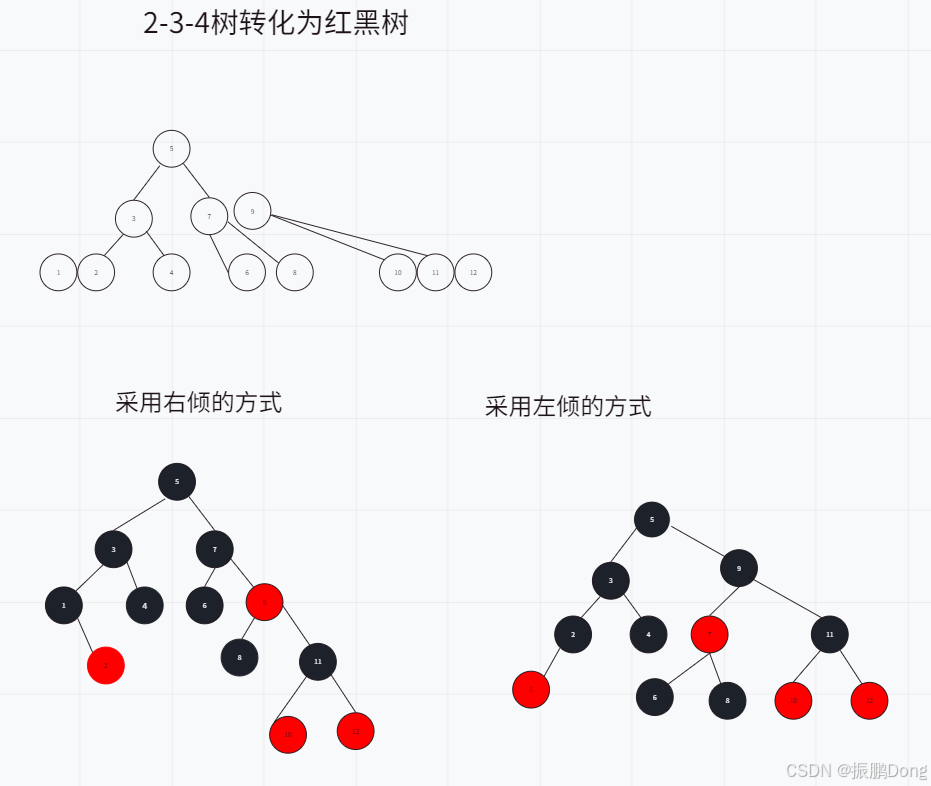

生成2-3-4树简图

红黑树

红黑树,Red-Black Tree 「RBT」是一个自平衡(不是绝对的平衡)的二叉查找树(BST),树上的每个节点都遵循下面的规则:

  1. 每个节点要么是黑色,要么是红色。

  2. 根节点是黑色。

  3. 每个叶子节点(NIL)是黑色。

  4. 每个红色结点的两个子结点一定都是黑色。

  5. 任意一结点到每个叶子结点的路径都包含数量相同的黑结点。

红黑树能自平衡,它靠的是什么?三种操作:左旋、右旋和变色

|----|-----------------------------------------------------------------|
| 操作 | 描述 |
| 左旋 | 以某个结点作为支点(旋转结点),其右子结点变为旋转结点的父结点, 右子结点的左子结点变为旋转结点的右子结点,左子结点保持不变。 |
| 右旋 | 以某个结点作为支点(旋转结点),其左子结点变为旋转结点的父结点, 左子结点的右子结点变为旋转结点的左子结点,右子结点保持不变。 |
| 变色 | 结点的颜色由红变黑或由黑变红。 |

旋转操作

概念讲解

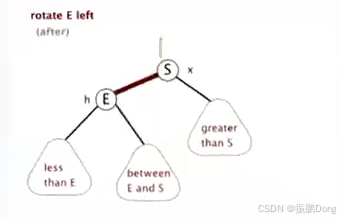

左旋:以某个节点作为旋转点,其右子节点变为旋转节点的父节点,右子节点的左子节点变为旋转节点的右子节点,左子节点保持不变。

右旋:以某!个节点作为旋转点,其左子节点变为旋转节点的父节点,左子节点的右子节点变为旋转节点的左子节点,右子节点保持不变。

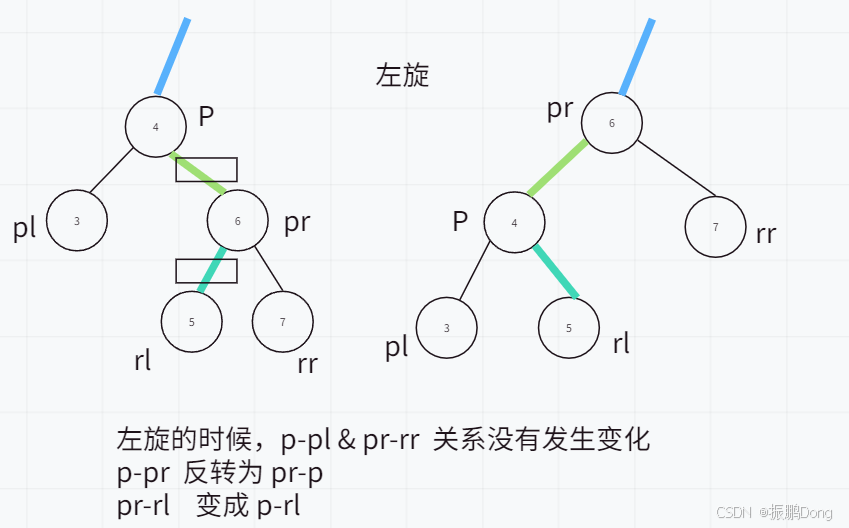

旋转节点操作(左旋)

复制代码
java 复制代码
private void leftRotate(RBNode p){
        if(p != null){
            RBNode r = p.right;
            // 1.设置 pr-rl 要变为 p-rl
            // 把rl设置到p的右子节点
            p.right = r.left;
            if(r.left != null){
                // 设置rl的父节点为p
                r.left.parent = p;
            }
            // 2.判断p的父节点情况
            r.parent = p.parent; // 不管 p是否有父节点,都把这个父节点设置为 r的父节点
            if(p.parent == null){
                root = r; // p没有父节点 则r为root节点
            }else if(p.parent.left == p){
                p.parent.left = r; // 如果p为 p.parent的左子节点 则 r 也为 p.parent的左子节点
            }else{
                p.parent.right = r; // 反之设置 r 为 p.parent的右子节点
            }
            // 最后 设置 p 为 r 的左子节点
            r.left = p;
            p.parent = r;
        }
    }
java 复制代码
/**
     * 围绕p右旋
     * @param p
     */
 public void rightRotate(RBNode p){
        if(p != null){
            RBNode r = p.left;
            p.left = r.right;
            if(r.right != null){
                r.right.parent = p;
            }
            r.parent = p.parent;
            if(p.parent == null){
                root = r;
            }else if(p.parent.left == p){
                p.parent.left = r;
            }else{
                p.parent.right = r;
            }
            r.right = p;
            p.parent = r;
        }
    }

插入节点

java 复制代码
 /**
     * 新增节点
     * @param key
     * @param value
     */
    public void put(K key , V value){
        RBNode t = this.root;
        if(t == null){
            // 说明之前没有元素,现在插入的元素是第一个
            root = new RBNode<>(key , value == null ? key : value,null);
            return ;
        }
        int cmp ;
        // 寻找插入位置
        // 定义一个双亲指针
        RBNode parent;
        if(key == null){
            throw new NullPointerException();
        }
        // 沿着跟节点找插入位置
        do{
            parent = t;
            cmp = key.compareTo((K)t.key);
            if(cmp < 0){
                // 左侧找
                t = t.left;
            }else if(cmp > 0){
                // 右侧找
                t = t.right;
            }else{
                // 插入节点的值==比较的节点。值替换
                t.setValue(value==null?key:value);
                return;
            }
        }while (t != null);
        // 找到了插入的位置  parent指向 t 的父节点  t为null
        // 创建要插入的节点
        RBNode<K, Object> e = new RBNode<>(key, value == null ? key : value, parent);
        // 然后判断要插入的位置 是 parent的 左侧还是右侧
        if(cmp < 0){
            parent.left = e;
        }else{
            parent.right = e;
        }
        // 调整  变色 旋转
        fixAfterPut(e);
    }
java 复制代码
private boolean colorOf(RBNode node){
        return node == null ? BLACK:node.color;
    }

    private RBNode parentOf(RBNode node){
        return node != null ? node.parent:null;
    }

    private RBNode leftOf(RBNode node){
        return node != null ? node.left:null;
    }

    private RBNode rightOf(RBNode node){
        return node != null ? node.right:null;
    }

    private void setColor(RBNode node ,boolean color){
        if(node != null){
            node.setColor(color);
        }
    }

    /**

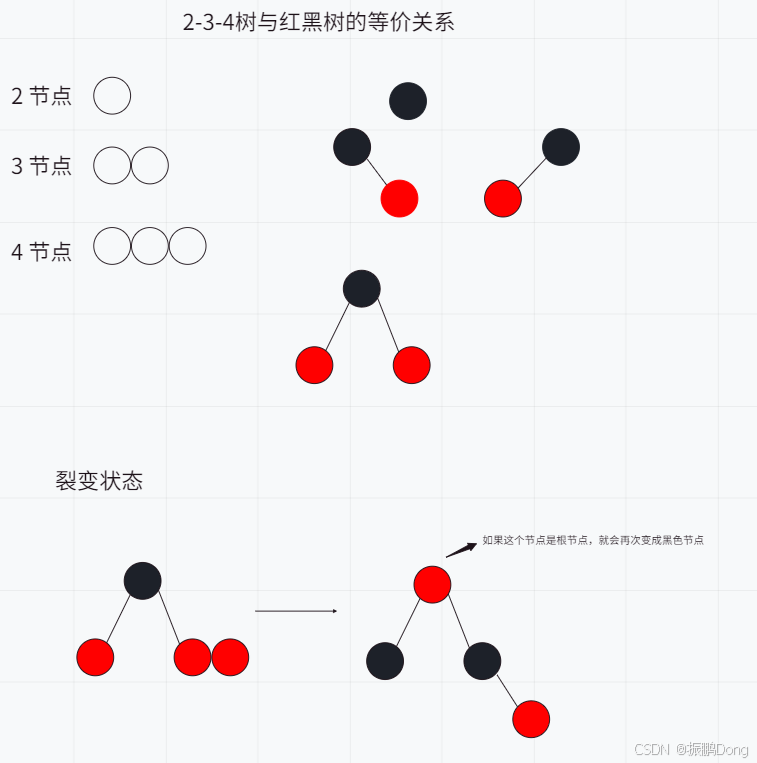

     * 插入节点后的调整处理
     * 1. 2-3-4树 新增元素 2节点添加一个元素将变为3节点 直接合并,节点中有两个元素
     *      红黑树:新增一个红色节点,这个红色节点会添加在黑色节点下(2节点) --- 这种情况不需要调整
     * 2. 2-3-4树 新增元素 3节点添加一个元素变为4节点合并 节点中有3个元素
     *      这里有6中情况,( 根左左 根左右  根右右 根右左)这四种要调整  (左中右的两种)不需要调整
     *      红黑树:新增红色节点 会添加到 上黑下红的节点中 = 排序后中间节点是黑色,两边节点是红色
     *
     *  3. 2-3-4树:新增一个元素 4节点添加一个元素需要裂变:中间元素升级为父节点,新增元素与剩下的其中一个合并
     *      红黑树:新增节点是红色+爷爷节点是黑色,父亲节点和叔叔节点为红色 调整为
     *              爷爷节点变红色,父亲和叔叔节点变为黑色,如果爷爷节点为root节点则调整为黑色
     * @param x
     */
    private void fixAfterPut(RBNode<K, Object> x) {
        x.color = RED;
        // 本质上就是父节点是黑色的就不需要调整,对应的 2 3的情况
        while(x != null && x != root && x.parent.color == RED){
            // 1. x 的父节点是爷爷的 左孩子
            if(parentOf(x) == parentOf(parentOf(x)).left){
                // 获取当前节点的叔叔节点
                RBNode y = rightOf(parentOf(parentOf(x)));
                // 情况3
                if(colorOf(y) == RED){
                    // 说明是 上3的情况  变色处理
                    // 父亲节点和叔叔节点设置为黑色
                    setColor(parentOf(x),BLACK);
                    setColor(y,BLACK);
                    // 爷爷节点设置为 红色
                    setColor(parentOf(parentOf(x)),RED);
                    // 递归处理
                    x = parentOf(parentOf(x));
                }else{
                    // 情况 2
                    if(x == parentOf(x).right){
                        // 如果x是父节点的右节点那么我们需要先根据 父节点 左旋
                        x = parentOf(x);
                        leftRotate(x);
                    }
                    // 叔叔节点为空  对应于 上面的情况2
                    // 将父节点变为黑色
                    setColor(parentOf(x),BLACK);
                    // 将爷爷节点变为红色
                    setColor(parentOf(parentOf(x)),RED);
                    // 右旋转  根据爷爷节点右旋转
                    rightRotate(parentOf(parentOf(x)));

                }
            }else{
                // x 的父节点是爷爷是右孩子
                // 获取父亲的叔叔节点
                RBNode y = leftOf(parentOf(parentOf(x)));
                if(colorOf(y) == RED){
                    // 情况3
                    setColor(parentOf(x),BLACK);
                    setColor(y,BLACK);
                    setColor(parentOf(parentOf(x)),RED);
                    x = parentOf(parentOf(x));
                }else{
                    // 情况2
                    if( x == parentOf(x).left){
                        x = parentOf(x);
                        rightRotate(x);
                    }
                    setColor(parentOf(x),BLACK);
                    setColor(parentOf(parentOf(x)),RED);
                    leftRotate(parentOf(parentOf(x)));
                }
            }
        }
        root.color = BLACK;
    }

删除节点

红黑树删除操作的本质其实就是删除2-3-4树的叶子节点

java 复制代码
    private RBNode getNode(K key){
        RBNode node = this.root;
        while (node != null ){
            int cmp = key.compareTo((K) node.key);
            if(cmp < 0){
                // 在左子树
                node = node.left;
            }else if(cmp >0){
                // 右子树
                node = node.right;
            }else{
                return node;
            }
        }
        return null;
    }
复制代码
java 复制代码
/**
     * 删除节点
     * @param key
     * @return
     */
    public V remove(K key){
        // 先找到这个节点
        RBNode node = getNode(key);
        if(node == null){
            return null;
        }
        // 把值存起来 删除后 返回
        V oldValue = (V) node.value;
        deleteNode(node);
        return oldValue;
    }

    /**
     * 删除节点
     *   3种情况
     * 1.删除叶子节点,直接删除
     * 2.删除的节点有一个子节点,那么用子节点来替代
     * 3.如果删除的节点右两个子节点,此时需要找到前驱节点或者后继节点来替代
     *    可以转换为 1、2的情况
     * @param node
     */
    private void deleteNode(RBNode node){
        // 3.node节点有两个子节点
        if(node.left !=null && node.right != null){
            // 找到要删除节点的后继节点
            RBNode successor = successor(node);
            // 然后用后继节点的信息覆盖掉 要删除节点的信息
            node.key = successor.key;
            node.value = successor.value;
            // 然后我们要删除的节点就变为了 后继节点
            node = successor;
        }
        // 2.删除有一个子节点的情况
        RBNode replacement = node.left != null ? node.left : node.right;
        if(replacement != null){
            // 替代者的父指针指向原来 node 的父节点
            replacement.parent = node.parent;
            if(node.parent == null){
                // 说明 node 是root节点
                root = replacement;
            }else if(node == node.parent.left){
                // 双向绑定
                node.parent.left = replacement;
            }else{
                node.parent.right = replacement;
            }
            // 将node的左右孩子指针和父指针都指向null node等待GC
            node.left = node.right = node.parent = null;
            // 替换完成后需要调整平衡
            if(node.color == BLACK){
                // fixAfterRemove(replacement)
            }
        }else if(node.parent == null){
            // 说明要删除的是root节点
            root = null;
        }else{
            // 1. node节点是叶子节点 replacement为null
            // 先调整
            if(node.color == BLACK){
                // fixAfterRemove(node)
            }
            // 再删除
            if(node.parent != null){
                if(node == node.parent.left){
                    node.parent.left = null;
                }else{
                    node.parent.right = null;
                }
                node = null;
            }
        }
    }

B树和B+树

B树

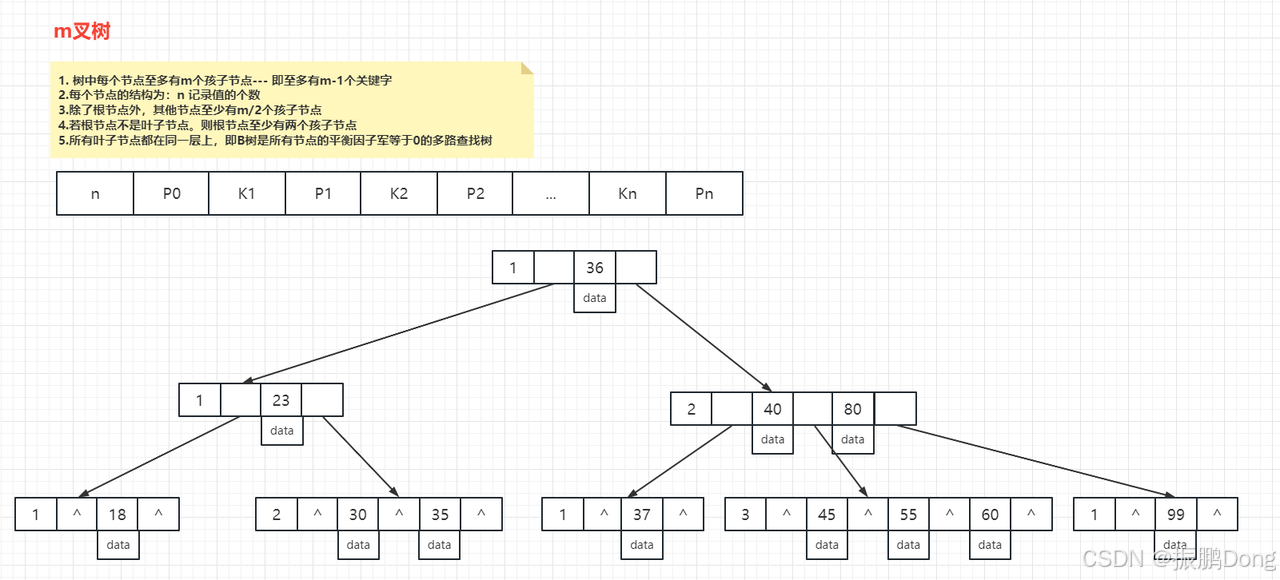

(Balanced Tree)这个就是我们的多路平衡查找树,叫做B-Tree(B代表平衡)。跟AVL树一样,B树在枝节点和叶子节点存储键值、数据地址、节点引用。它有一个特点:分叉数(路数)永远比关键字数多1。比如我们画的这棵树,每个节点存储两个关键字,那么就会有三个指针指向三个子节点。

B Tree的查找规则是什么样的呢?比如我们要在这张表里面查找15。因为15小于17,走左边。因为15大于12,走右边。在磁盘块7里面就找到了15,只用了3次IO。

这个是不是比AVL 树效率更高呢?那B Tree又是怎么实现一个节点存储多个关键字,还保持平衡的呢?跟AVL树有什么区别?比如Max Degree(路数)是3的时候,我们插入数据1、2、3,在插入3的时候,本来应该在第一个磁盘块,但是如果一个节点有三个关键字的时候,意味着有4个指针,子节点会变成4路,所以这个时候必须进行分裂(其实就是B+Tree)。把中间的数据2提上去,把1和3变成2的子节点。如果删除节点,会有相反的合并的操作。注意这里是分裂和合并,跟AVL树的左旋和右旋是不一样的。我们继续插入4和5,B Tree又会出现分裂和合并的操作。

从这个里面我们也能看到,在更新索引的时候会有大量的索引的结构的调整,所以解释了为什么我们不要在频繁更新的列上建索引,或者为什么不要更新主键。节点的分裂和合并,其实就是InnoDB页(page)的分裂和合并。

相比AVL树,B树的树高更低,尤其适用于​​磁盘存储场景​ ​。由于B树每个节点可存储多个关键字(如Max Degree=3时,每个节点最多存2个关键字),能显著减少IO次数,提升大规模数据查询效率。

2.5.2 B+树

加强版多路平衡查找树因为B Tree的这种特性非常适合用于做索引的数据结构,所以很多文件系统和数据库的索引都是基于B Tree的。但是实际上,MySQL里面使用的是B Tree的改良版本,叫做B+Tree(加强版多路平衡查找树)。

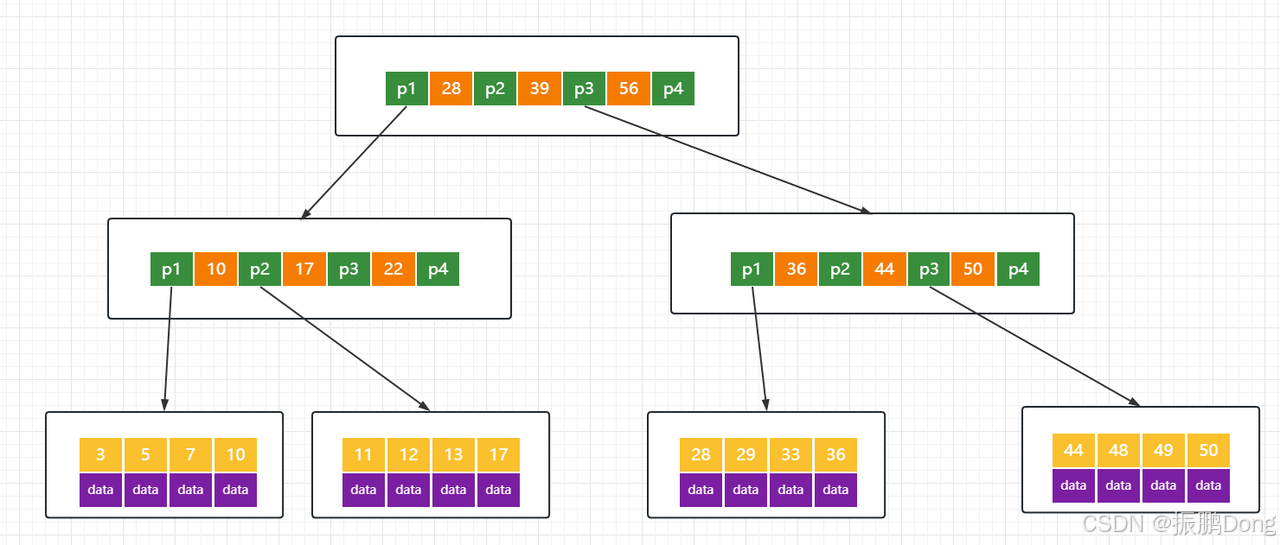

B+树的存储结构:

MySQL中的B+Tree有几个特点:

  1. 它的关键字的数量是跟路数相等的;

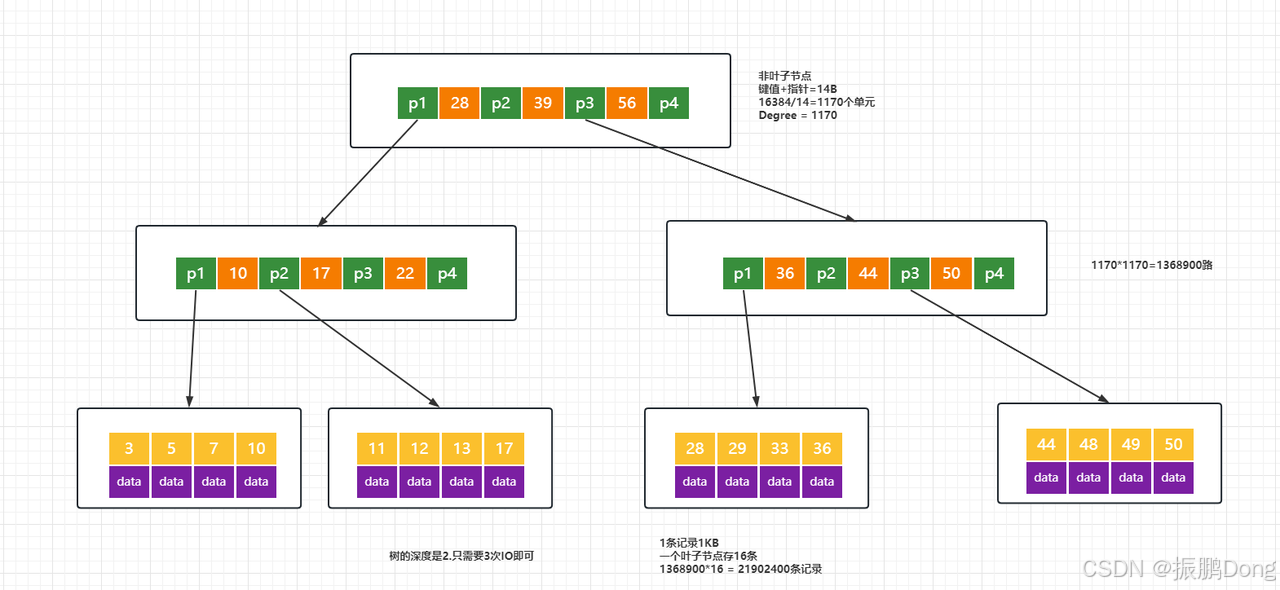

  2. B+Tree的根节点和枝节点中都不会存储数据,只有叶子节点才存储数据。InnoDB 中 B+ 树深度一般为 1-3 层,它就能满足千万级的数据存储。搜索到关键字不会直接返回,会到最后一层的叶子节点。比如我们搜索id=28,虽然在第一层直接命中了,但是全部的数据在叶子节点上面,所以还要继续往下搜索,一直到叶子节点。

  3. B+Tree的每个叶子节点增加了一个指向相邻叶子节点的指针,它的最后一个数据会指向下一个叶子节点的第一个数据,形成了一个有序链表的结构。

总结, B+Tree的特点带来的优势:

  1. 它是B Tree的变种,B Tree能解决的问题,它都能解决。B Tree解决的两大问题是什么?(每个节点存储更多关键字;路数更多)

  2. 扫库、扫表能力更强(如果我们要对表进行全表扫描,只需要遍历叶子节点就可以了,不需要遍历整棵B+Tree拿到所有的数据)

  3. B+Tree的磁盘读写能力相对于B Tree来说更强(根节点和枝节点不保存数据区,所以一个节点可以保存更多的关键字,一次磁盘加载的关键字更多)

  4. 排序能力更强(因为叶子节点上有下一个数据区的指针,数据形成了链表)

  5. 效率更加稳定(B+Tree永远是在叶子节点拿到数据,所以IO次数是稳定的)
