DHCP之中继 Relay-snooping及配置命令

落笔画忧愁e2025-04-07 13:07

随着网络规模的不断扩大，网络设备不断增多，企业内不同的用户可能分布在不同的网段，一台 DHCP 服务器在正常情况下无法满足多个网段的地址分配需求。如果还需要通过 DHCP 服务器分配 IP 地址，则需要跨网段发送 DHCP 报文

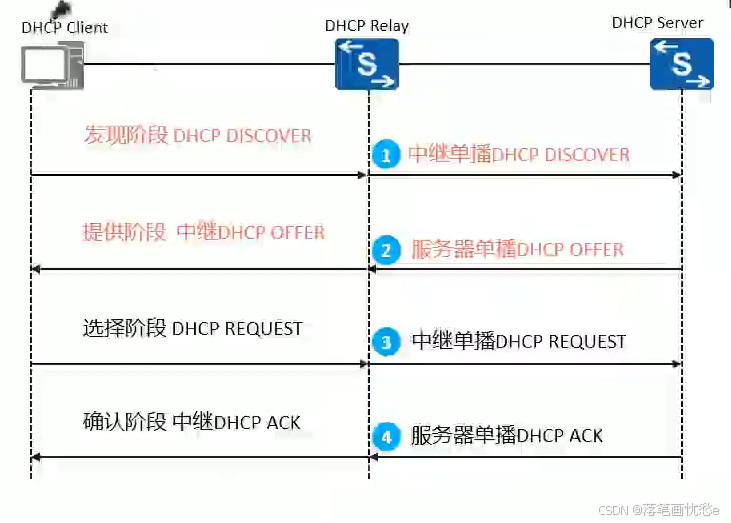

DHCP Relav 即 DHCP 中继，它是为解决 DHCP 服务器和 DHCP 客户端不在同一个广播域而提出的，提供了对 DHCP 广播报文的中继转发功能，能够把 DHCP 客户端的广播报文"透明地"传送到其它广播域的 DHCP 服务器上，同样也能够把 DHCP 服务器端的应答报文"透明地"传送到其它广播域的 DHCP 客户端。

DHCP snooping

  • DHCP Snooping 的信任功能，能够保证 DHCP 客户端从合法的 DHCP 服务器获取 IP 地址

  • DHCP Snooping 信任功能将接口分为信任接口和非信任接口

    • 信任接口正常接收 DHCP 服务器响应的 DHCPACK、DHCP NAK 和 0DHCP Offer 报文
    • 设备只将 DHCP 客户端的 DHCP 请求报文通过信任接口发送给合法的 DHCP 服务器，不会向非信任接口转发
    • 非信任接口收到的 DHP Server 发送的 DHCP OFFER、DHCP ACKDHCP NAK 报文会被直接丢弃

DAI 动态 ARP 检测

防止 ARP 中间人攻击

在 vlan 1 里开启动态 arp 检测（DAI），可以防止出现 ARP 欺骗

锐捷

复制代码
Ruijie(config)#ip arp inspection vlan 1   #针对VLAN1中的用户启用DAI（arp防御）

Ruijie(config-if-FastEthernet 0/24)#ip arp inspection trust   ------>设置端口是可信任的，不检测arp

IP Source Guard --- IPSG 源防护

IP 地址欺骗攻击中，攻击者通过伪造合法用户的 IP 地址获取网络访问权限，非法访问网络，甚至造成合法用户无法访问网络，或者信息泄露。IPSG 针对 IP 地址欺骗攻击提供了一种防御机制，可以有效阻止此类网络攻击行为。

IP 源防攻击 (IPSG，IP Source Guard)是一种基于二层接口的源 IP 地址过滤技术。它能够防止恶意主机伪造合法主机的 IP 地址来仿冒合法主机，还能确保非授权主机不能通过自己指定 IP 地址的方式来访问网络或攻击网络。

配置实现

华为

​display ip pool interface g0/0 // 查看地址池​

​display ip pool name pool10 // 查看地址池​

​display dhcp static user-bind all​ 查看静态绑定表信息

​<Huawei>dis ip pool interface vlanif20 used​ 查看已经分配的 ip

全局模式

复制代码
[Huawei]dhcp ena // 全局开启dhcp功能
[Huawei]ip pool pool1 // 创建全局地址池 pool1为地址池名称
[Huawei-ip-pool-pool1]network 192.168.1.0 mask 24 // 设置IP段
[Huawei-ip-pool-dhcp1]excluded-ip-address 192.168.10.2 192.168.10.10 //排除指定IP段
[Huawei-ip-pool-pool1]gateway-list 192.168.1.254 // 设置网关地址
[Huawei-ip-pool-pool1]dns-list 222.222.222.222 // 设置DNS服务器
[Huawei-ip-pool-pool1]lease day 1 // 设置租约
[Huawei]interface GigabitEthernet 0/0/0 // 进入接口
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24 // 配置接口IP
[Huawei-GigabitEthernet0/0/0]dhcp select global  // 开启DHCP，使用全局地址池

接口模式

复制代码
[Huawei]interface GigabitEthernet 0/0/1 // 进入接口
[Huawei-GigabitEthernet0/0/1]ip add 192.168.2.1 24 // 配置IP，该IP为网关
[Huawei-GigabitEthernet0/0/1]dhcp select interface // 开启DHCP，使用接口地址池
[Huawei-GigabitEthernet0/0/1]dhcp server dns-list 222.222.222.222 // 设置DNS
[Huawei-GigabitEthernet0/0/1]dhcp server excluded-ip-address 192.168.2.200 192.1
68.210 // 设置排除地址
[Huawei-GigabitEthernet0/0/1]dhcp server lease day 1 // 设置租约

Relay 中继

复制代码
[Huawei]dhcp ena
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select relay
[Huawei-GigabitEthernet0/0/0]dhcp relay server-ip 192.168.100.1 // DHCP服务器
[Huawei]ip relay address cycle  // 中继服务器轮询，同时配置多个中继DHCP服务

DHCP 嗅探 snooping

复制代码
[Huawei]dhcp snooping ena // 全局开启
[Huawei]dhcp snooping ena vlan 1 // 对vlan1开启嗅探，默认为非信任端口
[Huawei]in g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp snooping trust // 在朝向合法的DHCP服务器接口开启信任端口，此时该接口可以正常收发DHCP报文

锐捷

基本配置

复制代码
Ruijie(config) service dhcp // 全局开启DHCP
Ruijie(config) ip dhcp pool vlan10 // 创建接口池
Ruijie(config-dhcp-pool) network 192.1.10.0 255.255.255.0 // 分配网段
Ruijie(config-dhcp-pool) default-router 192.1.10.254 // 网关地址
Ruijie(config) ip dhcp excluded-address 192.1.10.252 192.1.10.253 // 排除地址

DHCP 中继，需全局开启 DHCP

​Ruijie(config) ip helper-address 192.1.10.252​

复制代码
Ruijie(config) ip dhcp snooping  # 开启DHCP Snooping
Ruijie(config) interface gigabitEthernet 1/0/24
Ruijie(config-if-GigabitEthernet 1/0/24) ip dhcp snooping trust  # 设置DHCP信任端口
Ruijie(config) interface gigabitEthernet 1/0/1
Ruijie(config-if-GigabitEthernet 1/0/1) ip verify source port-security  # 开启源IP+MAC的报文检测
Ruijie(config-if-GigabitEthernet 1/0/1) arp-check  # 开启接口ARP-check功能

am规则

复制代码
ip dhcp pool test
lease0 2 0
network 10.1.0.0 255.255.0.0
dns-server 202.115.32.39 202.115.32.36
default-router10.1.0.1

address-manager//配置AM规则，不同VLAN分配不同IP
match ip 10.1.1.0 255.255.255.0 vlan 101
match ip 10.1.2.0 255.255.255.0 vlan 102
match ip loose //配置为宽松模式，允许没被绑定的vlan获取ip
一般在super vlan情况下使用，dhcp根据不同的sub vlan 分配不同的ip段

DCN 神州数码

复制代码
ip dhcp snooping enable #开启dhcp侦听
ip dhcp snooping binding enable #开启dhcp侦听绑定功能
ip dhcp snooping binding arp #绑定arp
ip dhcp snooping binding dot1x #绑定dot1x
ip dhcp snooping limit-rate <pps> #配置 DHCP snooping 报文转发速率
interface ethernet 1/0/11 #进入接口
ip dhcp snooping trust #配置接口为信任项
interface ethernet 1/0/1-10 #多个接口配置
ip dhcp snooping action shutdown #配置接口为非信任项
Ip dhcp snooping action shutdown 进接口配置
端口检测到伪装DCHP Server时down掉端口，后面跟recovery可以指定恢复时间
Ip dhcp snooping action blackhole
设置防御动作数目限制，防止交换机被攻击而耗尽系统资源，默认为10
Ip dhcp snooping binding enable
开启监听绑定功能，开启后记录所有新人端口DHCP Server分配绑定信息，使用之前先开启bing：ip dhcp binding enable
Ip dhcp snooping bingding user-control，进接口配置
开启后DHCP snooping将把捕获的绑定信息直接作为信任用户允许访问所有资源

Show ip dhcp binding
查看IP地址与相应的DHCP客户机硬件地址绑定信息，无特殊原因租期不到不会自动解除，
Clear ip dhcp binding
与show对应，可以删除自动绑定记录，DHCP地址池中所有地址都会重新分配
此时再次show ip dhcp binding，数据为空
手工绑定ip，MAC，指定用户唯一标识，如：
Client-identifier xx-xx-xx-xx-xx-xx
Host xx.xx.xx.xx. (host用来指定对应ip地址)
手工绑定硬件地址与ip地址
Hardware-address xx-xx-xx-xx-xx-xx
Host xx.xx.xx.xx
ip dhcp excluded-address xx.xx.xx.xx
排除地址池中的不用于动态分配的地址，方便其它用途
Service dhcp
打开DHCP服务器，不开启地址池设置无法生效
Ip dhcp pool xx
新建地址池
Domain-name xx
为客户机配置域名
Default-router xx.xx.xx.xx
为DHCP客户机配置默认网关，最多设置8个地址，最先设置地址优先级最高
Dns-server xx.xx.xx.xx
为DHCP客户机配置DNS服务器，最多设置8个，按照先后优先级排序同网关
Lease 0 8 0
设置租期时间，单位设置 天 /小时 /分钟
设置地址池可分配的地址范围，一个地址池只能对应一个网段，如：
Network-address 192.168.1.0 24
Network-address 192.168.1.0 255.255.255.0
Ip dhcp conflict ping-detection enable
打开ping方式冲突检测功能之前需要先开启日志功能
设置ping检测地址冲突发送ping请求报文的最大个数，如
Ip dhcp ping packets 5
Ip dhcp ping timeout 100
Ip forward-protocol udp boots
配置DHCP中继转发指定该端口UDP广播报文，boots指的是67 DHCP广播报文，查看配置的支持广文报文转发的协议端口号
Ip helper-address 1.1.1.1
指定DHCP中继转发UDP报文目标地址，目标地址往往是所在设备的对端ip，查看相关配置命令：show ip helper-address
