车载联网终端4G汽车TBOX介绍定义与概述

汽车 TBOX(Telematics Box)是专为汽车设计的远程通信终端设备,属于车联网系统的关键组成部分。车联网系统一般包含主机、汽车 T - BOX、手机 APP 及后台系统。融合了车身网络和 4G 无线通信技术,为汽车提供丰富的 Telematics 服务。

移动管家汽车TBOX结构组成:

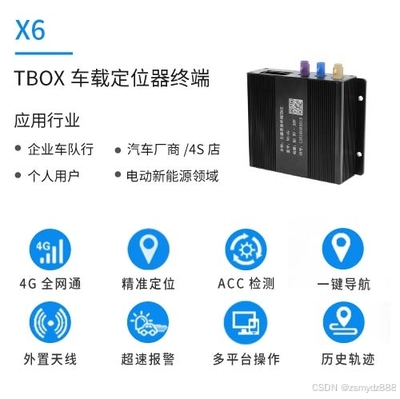

4G 汽车 TBOX 通常由处理器、GPS 模块、4G 无线模块,并支持多种接口(如 CAN 总线、USB、RS - 232、蓝牙等)组成。例如移动管家 - 车载 T - BOX 会自主设计原理图,选用系统芯片、传感器、4G 通讯、存储定位模块等元器件,且相关硬件均通过各种车规级测试。

功能特点

联网能力:支持三大运营商的 4G 网络,并通过车用以太网与车机连接,为车机提供上网通道,让车辆可以实时连接网络,获取各种在线服务。

车辆数据实时监控

能够实时获取并上传车辆的各种数据,如油耗、发动机状态、车速、SOC(电池荷电状态)、总里程等,还能实时采集车身系统(转向、仪表、动作)和动力系统(发动机、变速箱)等数据,方便车主和后台系统了解车辆的运行状况。

远程控制功能

车主可以通过手机 APP 或网页远程查看和控制车辆的状态,如锁车、开窗、控制汽车开门、鸣笛、闪灯、打开空调、启动发动机等,还可以查看汽车的定位。在夏日和冬季,可提前上车前几分钟开启空调制冷或者制热;冬天可远程热车;车辆被盗时能远程关闭发动机;忘记钥匙在车内或不确定是否锁门时,可远程开锁和关锁;在大型停车场可通过手机查看车辆定位并控制鸣笛、闪灯来找到车辆。

远程与本地故障诊断

TBOX 能够在汽车启动时检测故障码,并远程消除或通知车主。手机 APP 还可以自助诊断车况,若某个系统出现问题,APP 端会报警提醒。

车辆异常警报

对于严重故障或异常情况,如车辆被拖走、防盗触发等,TBOX 会及时通知车主。

紧急与道路救援服务

在车辆发生事故或需要道路救援时,TBOX 能够快速联系相关机构提供援助。例如碰撞自动求救功能,车辆碰撞触发安全气囊后,T - BOX 会自动触发乘用车客户救援热线号码,自动上传车辆位置信息至后台,同时后台将发信息给所有紧急联系人。

OTA 升级

支持汽车的空中软件升级,可远程对车辆的软件系统进行更新,提高便利性和驾驶体验。

V2X 通信(部分支持)

虽然主要是 4G 通信,但也是实现车与车、车与路、车与行人之间智能协同通信的关键设备之一,是车联网未来发展的重要趋势。

数据交互原理

4G汽车 T - BOX 与主机通过 CANBUS 总线通信,实现指令与信息的传递,从而获取车辆状态、按键状态等信息以及传递控制指令等;通过音频连接,实现双方共用麦克与喇叭输出。与手机 APP 是通过后台系统以数据链路的形式进行间接通信(双向)。T - BOX 与后台系统通信还包括语音和短信两种形式,使用短信形式主要实现一键导航及远程控制功能。T - BOX 可深度读取汽车 CAN 总线数据和私有协议,通过 OBD 模块和 MCU 采集汽车的总线数据和对私有协议的反向控制;同时通过 GPS 模块对车辆位置进行定位,使用4G 网络模块将数据传出到云服务器。车主可以在手机 APP 端通过网络从云服务器中获取车况报告、行车报告、油耗统计、故障提醒、违章查询、位置轨迹、驾驶行为、安全防盗、预约服务、远程找车等信息。

对车厂的用处

车厂可借助 4G 汽车 TBOX 打造新能源车辆管理平台,集成 2G/3G/4G/wifi/蓝牙等无线通信技术,具备信息智能录入、数据采集、数据呈现、数据挖掘、远程控制、远程诊断、远程升级、质量追溯等诸多模块,打通企业内部的信息孤岛,使汽车成为新一代的移动终端,真正实现车辆的全生命周期管理。
