【软考-架构】13.2、软件层次风格

✨资料&文章更新✨

GitHub地址：https://github.com/tyronczt/system_architect

文章目录

• 2、层次架构风格
• • 两层C/S架构
  • 三层C/S架构
  • 三层B/S架构
  • 富互联网应用RIA
  • MVC架构
  • MVP架构
  • MVVM架构
• ✨3、面向服务的架构风格SOA
• • SOA中应用的关键技术
  • [WEB Service](#WEB Service)
  • 企业服务总线ESB
• 考试真题

2、层次架构风格

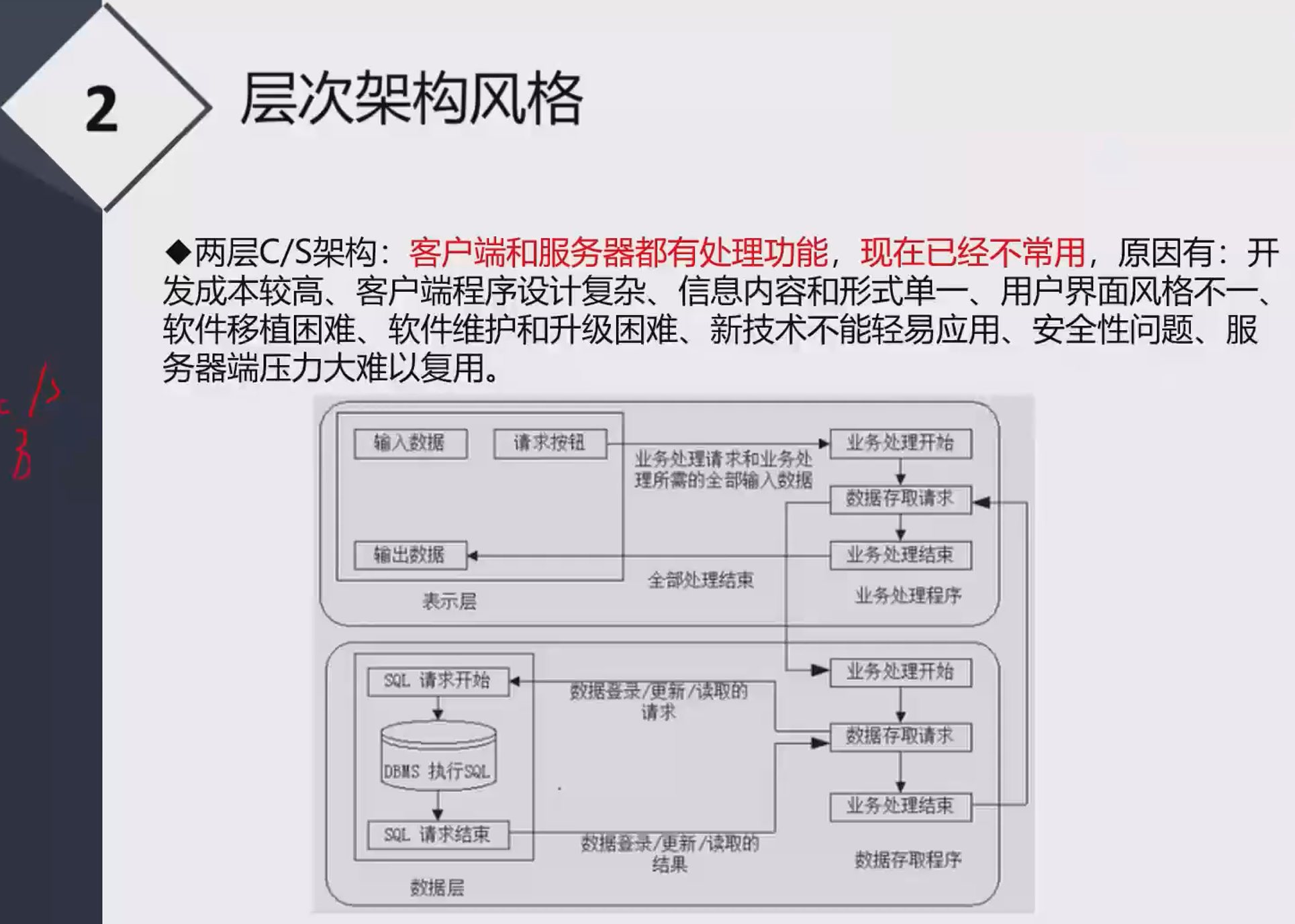

两层C/S架构

数据层，表示层

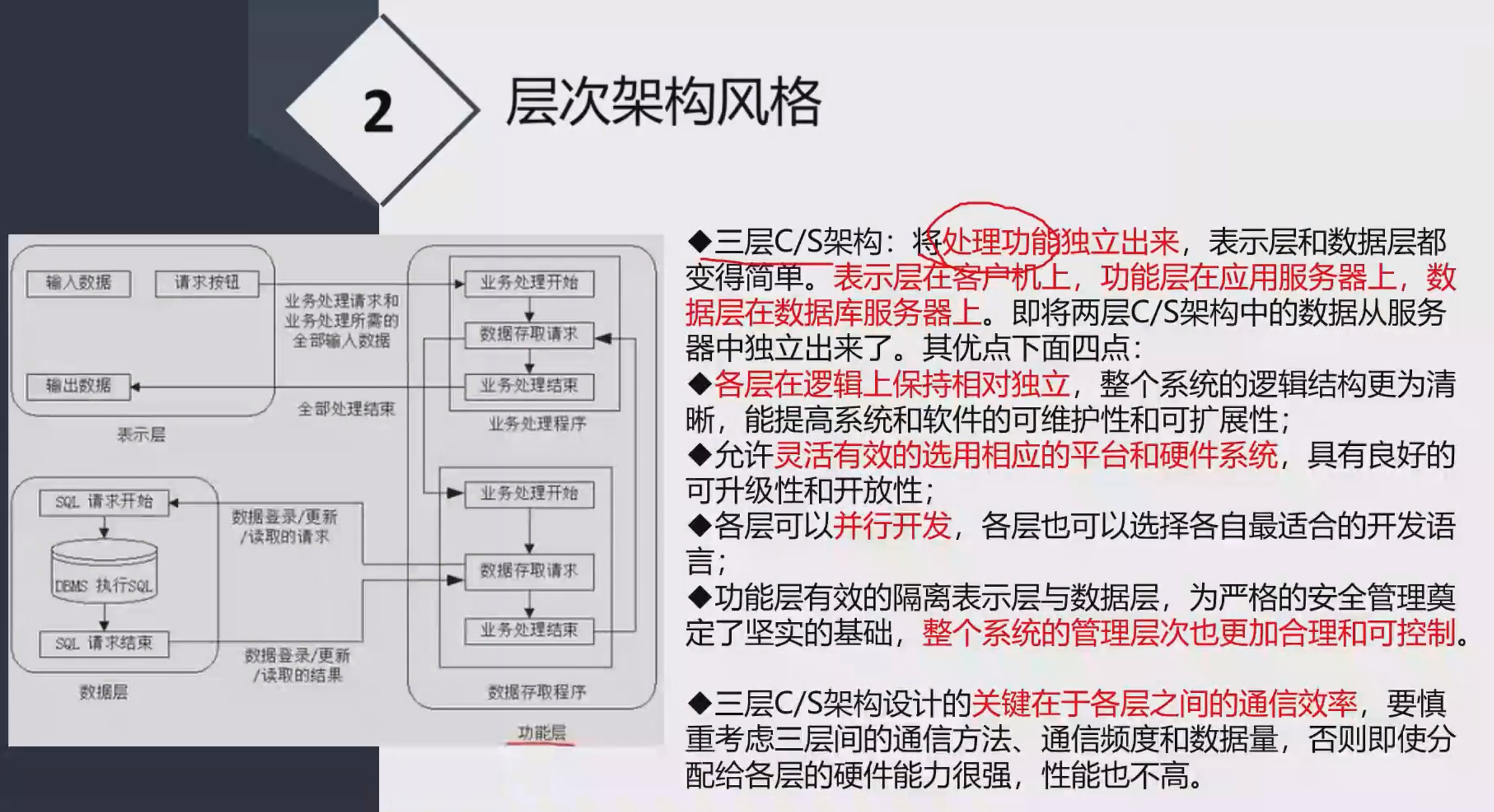

三层C/S架构

数据层，表示层，功能层

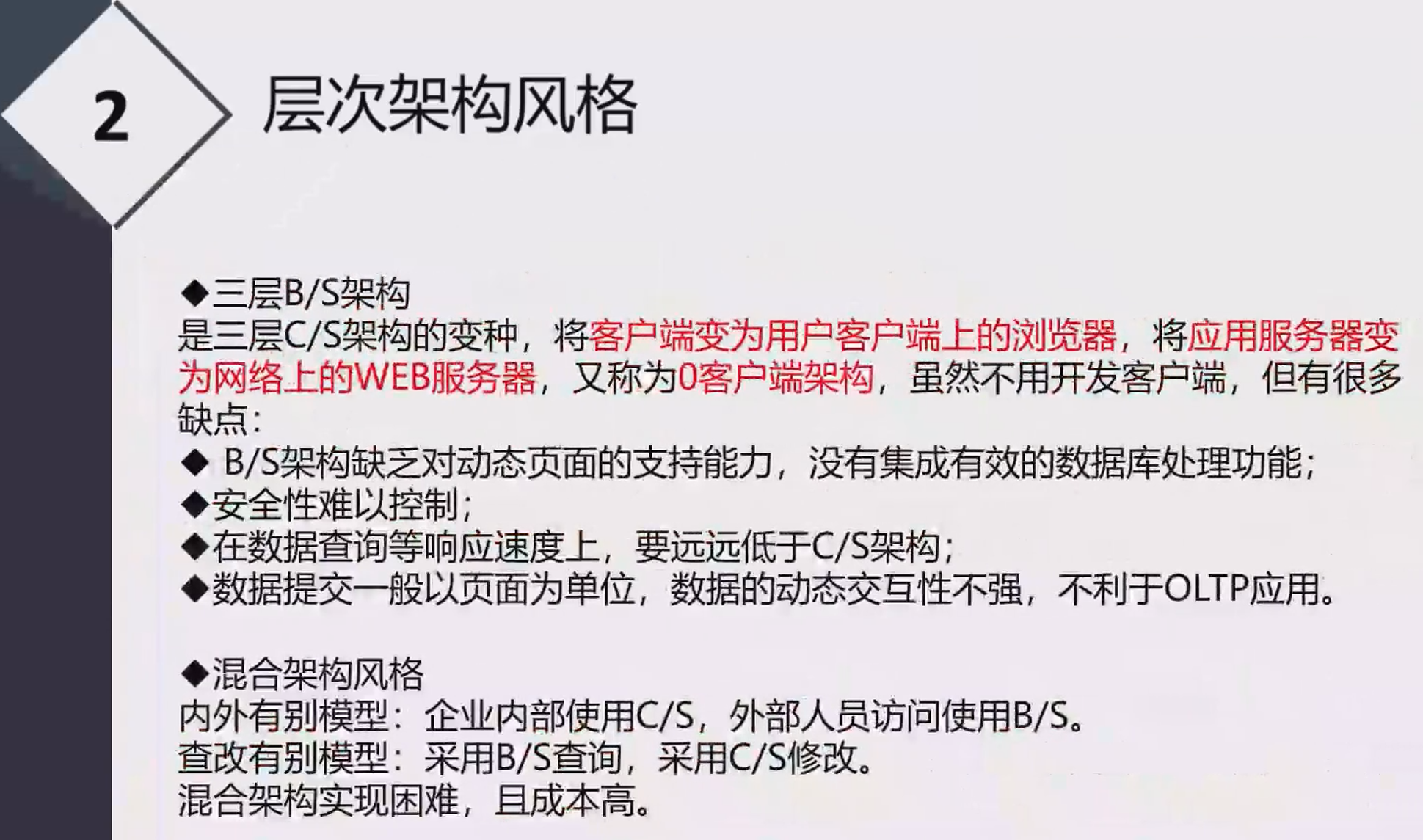

三层B/S架构

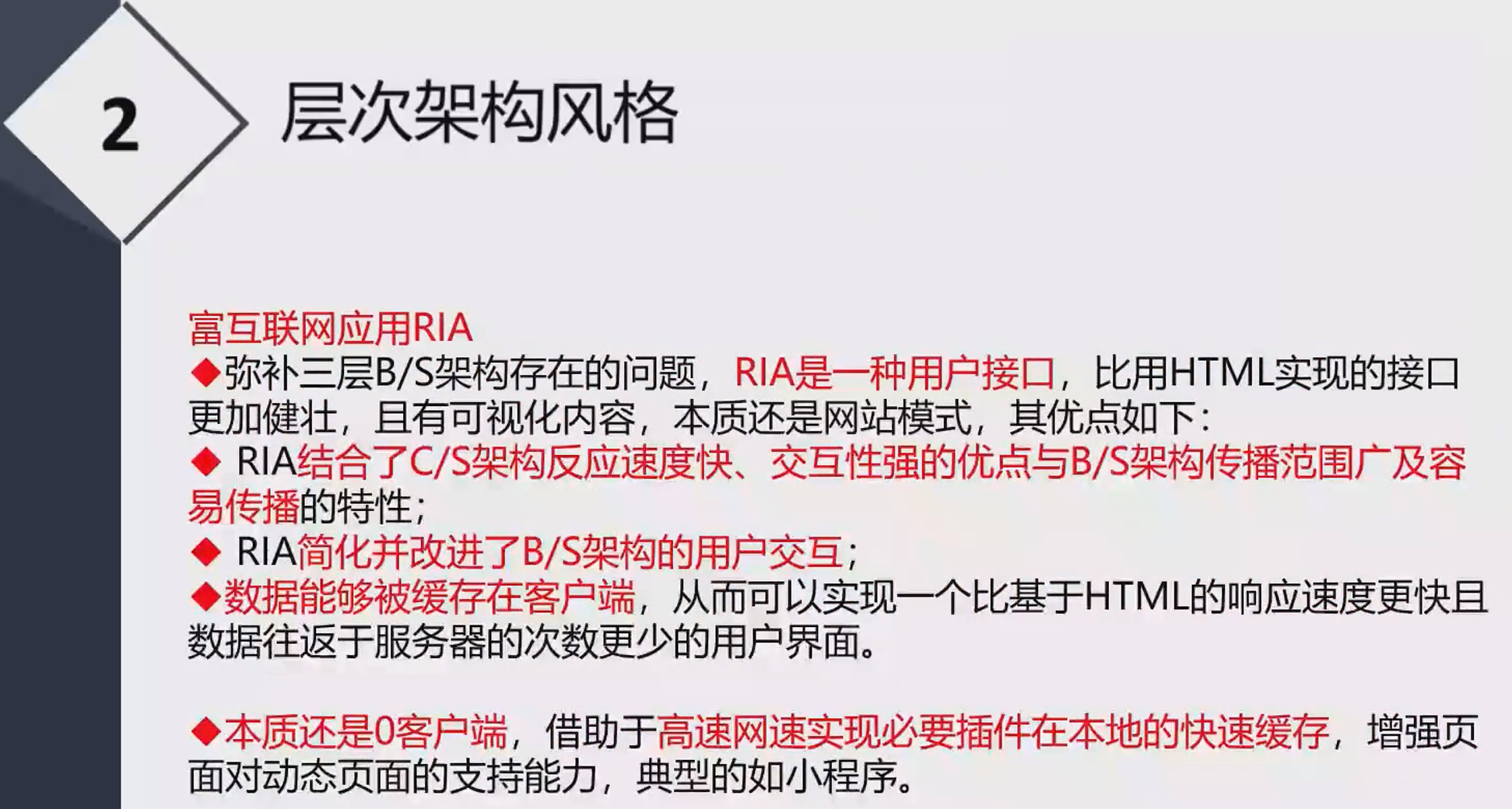

富互联网应用RIA

本质还是0客户端，典型的如小程序。

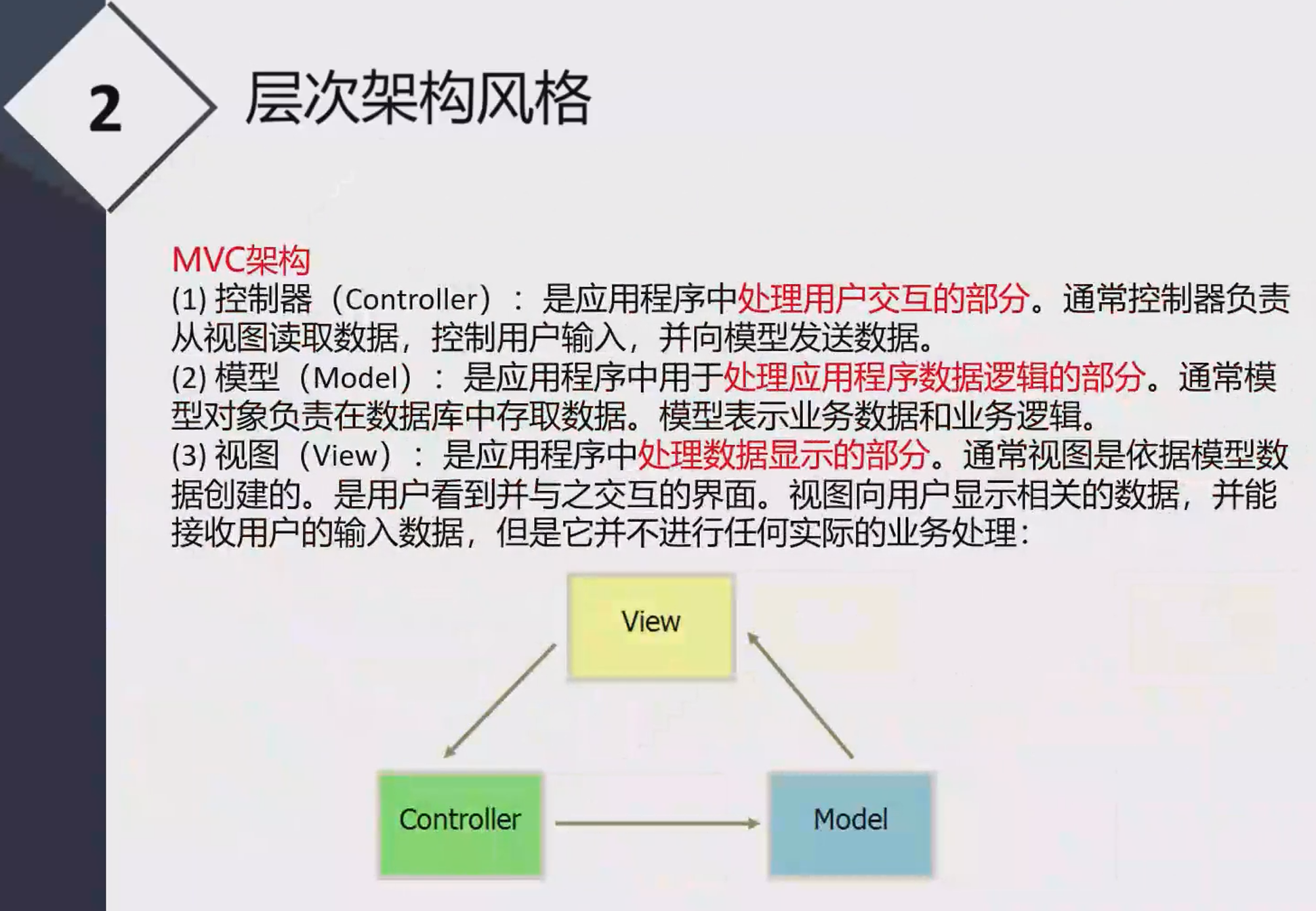

MVC架构

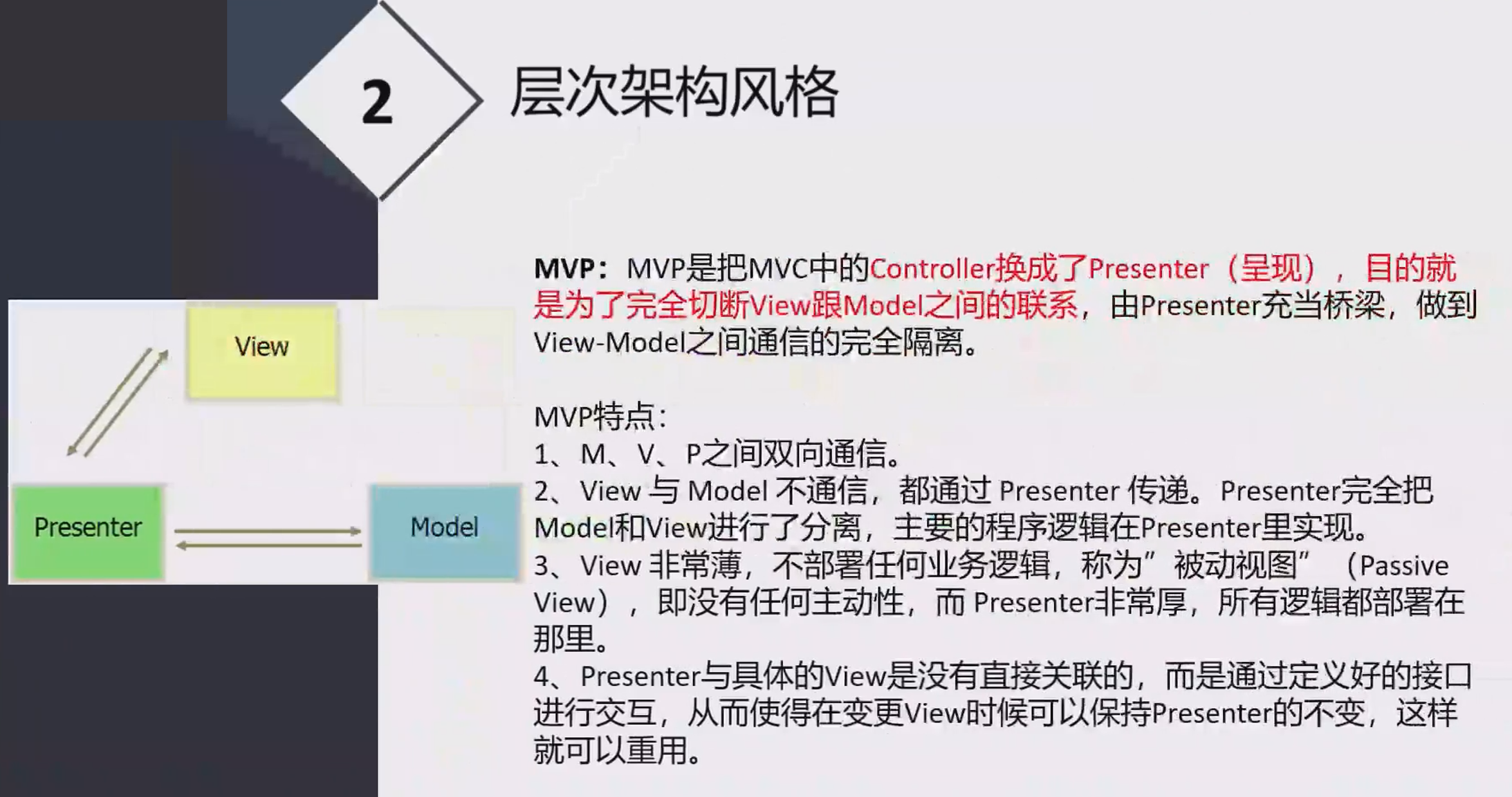

MVP架构

Controller换成了Presenter（呈现）

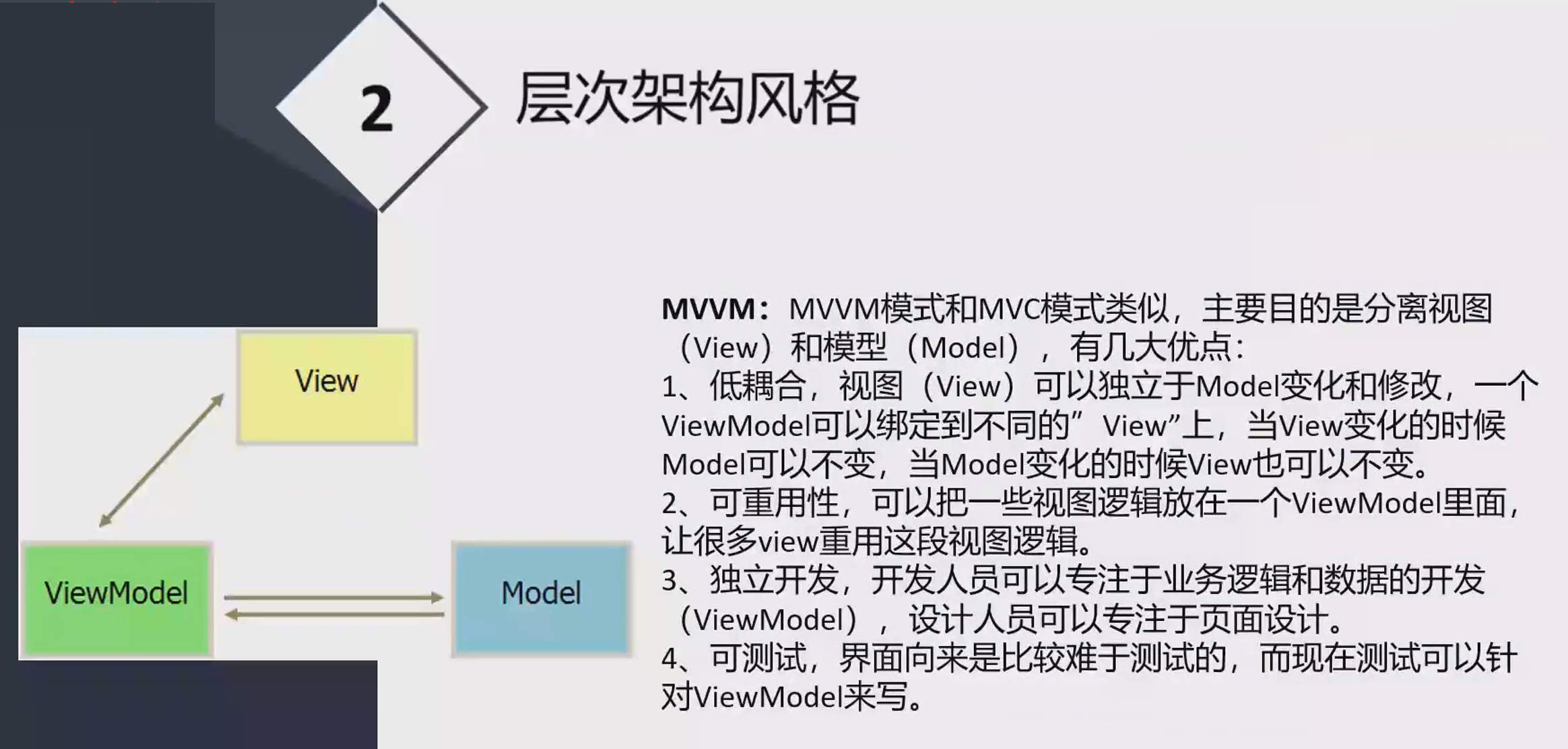

MVVM架构

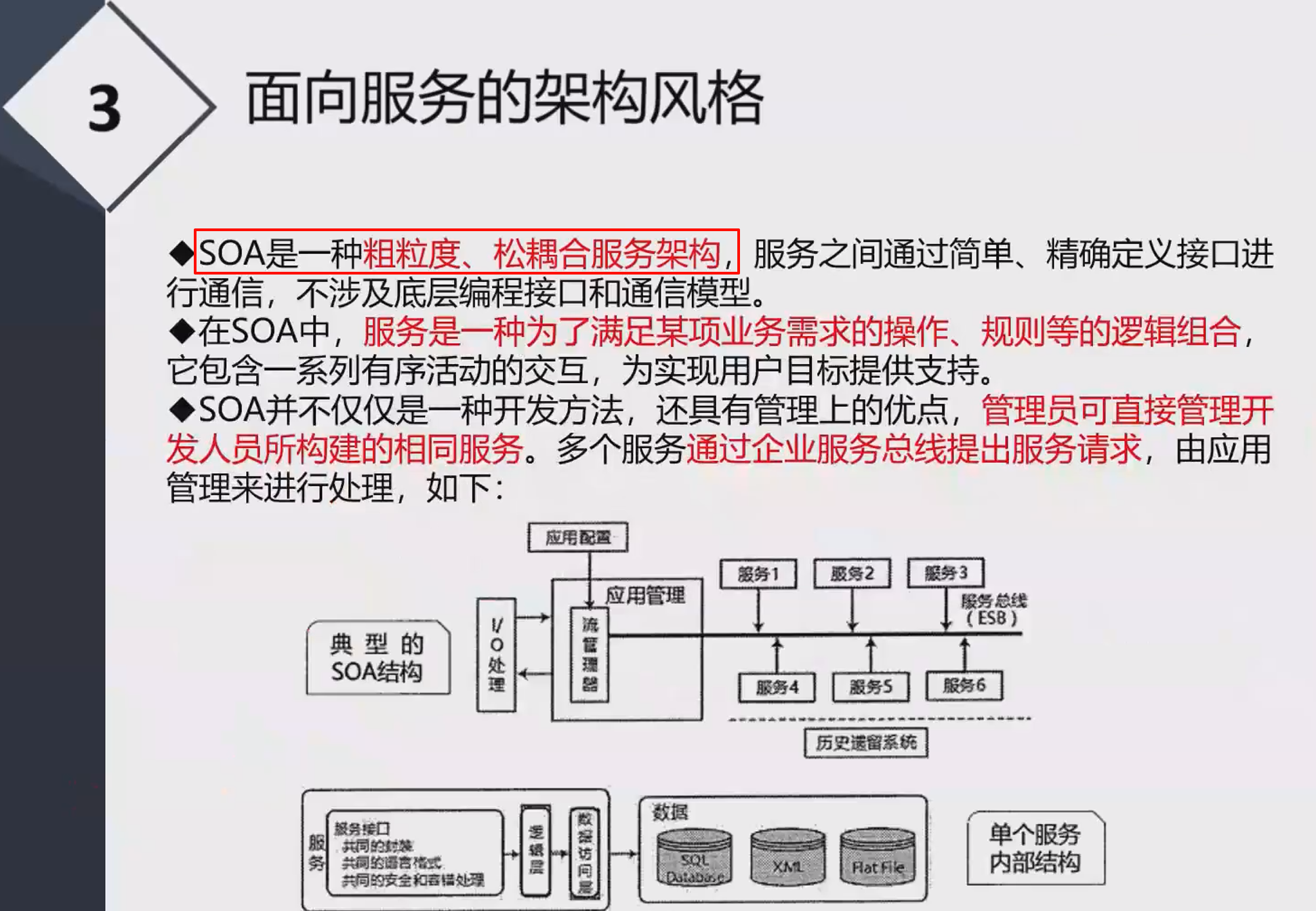

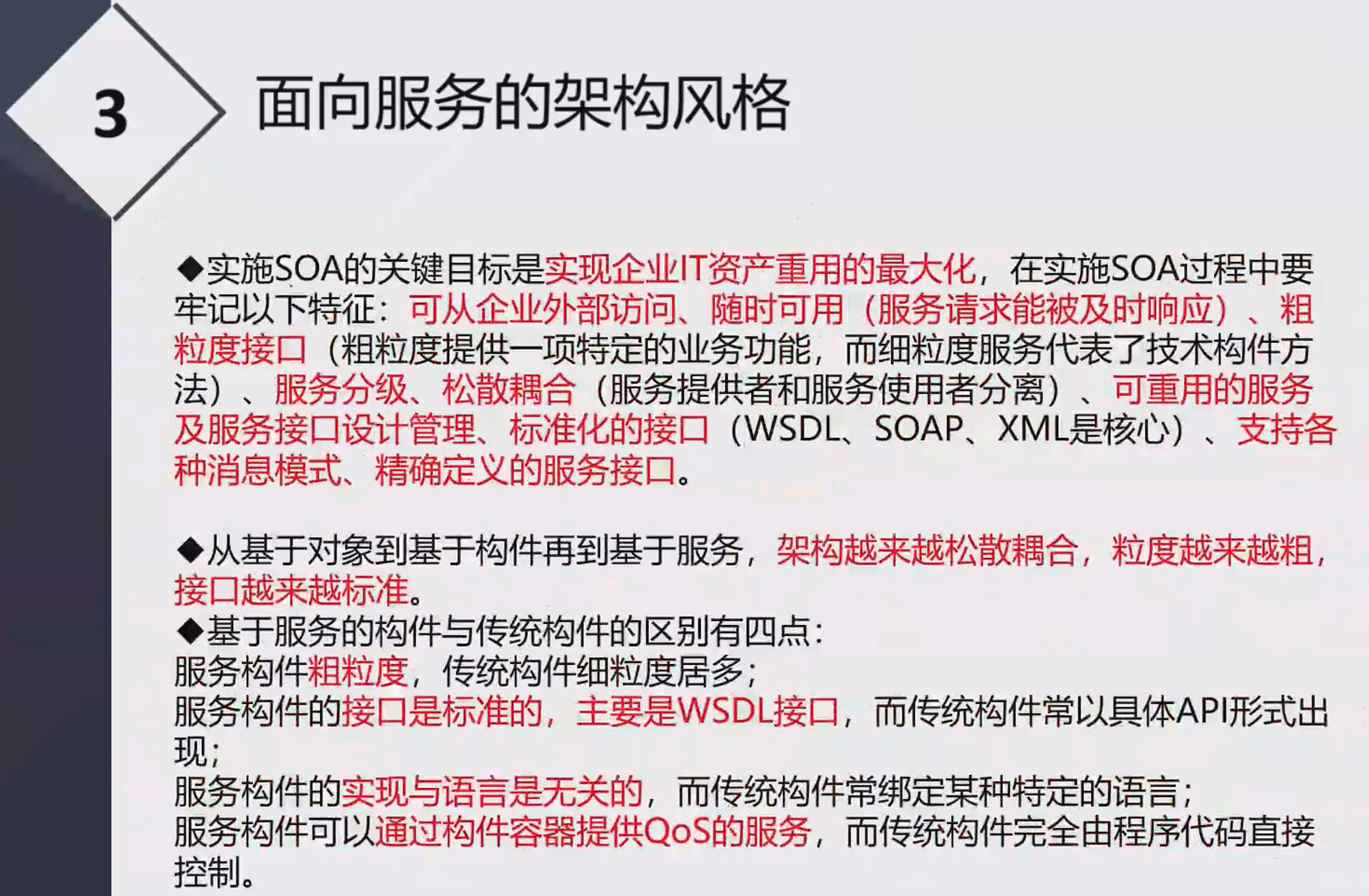

✨3、面向服务的架构风格SOA

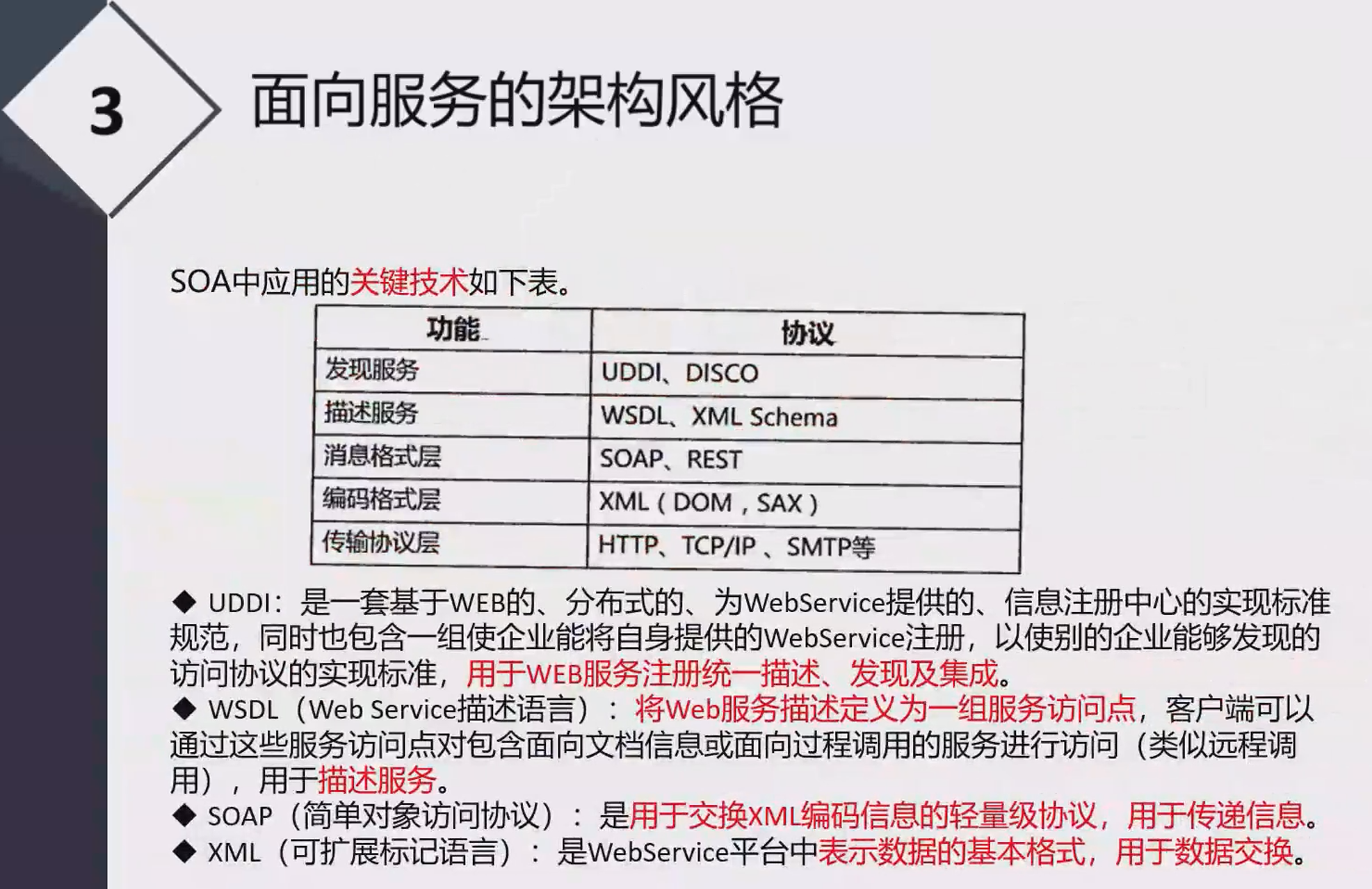

SOA中应用的关键技术

• 发现服务：UDDI、DISCO
• 描述服务：WSDL、XML Schema
• 消息格式层：SOAP、REST
• 编码格式层：XML（DOM、SAX）
• 传输协议层：HTTP、TCP/IP、SMTP等

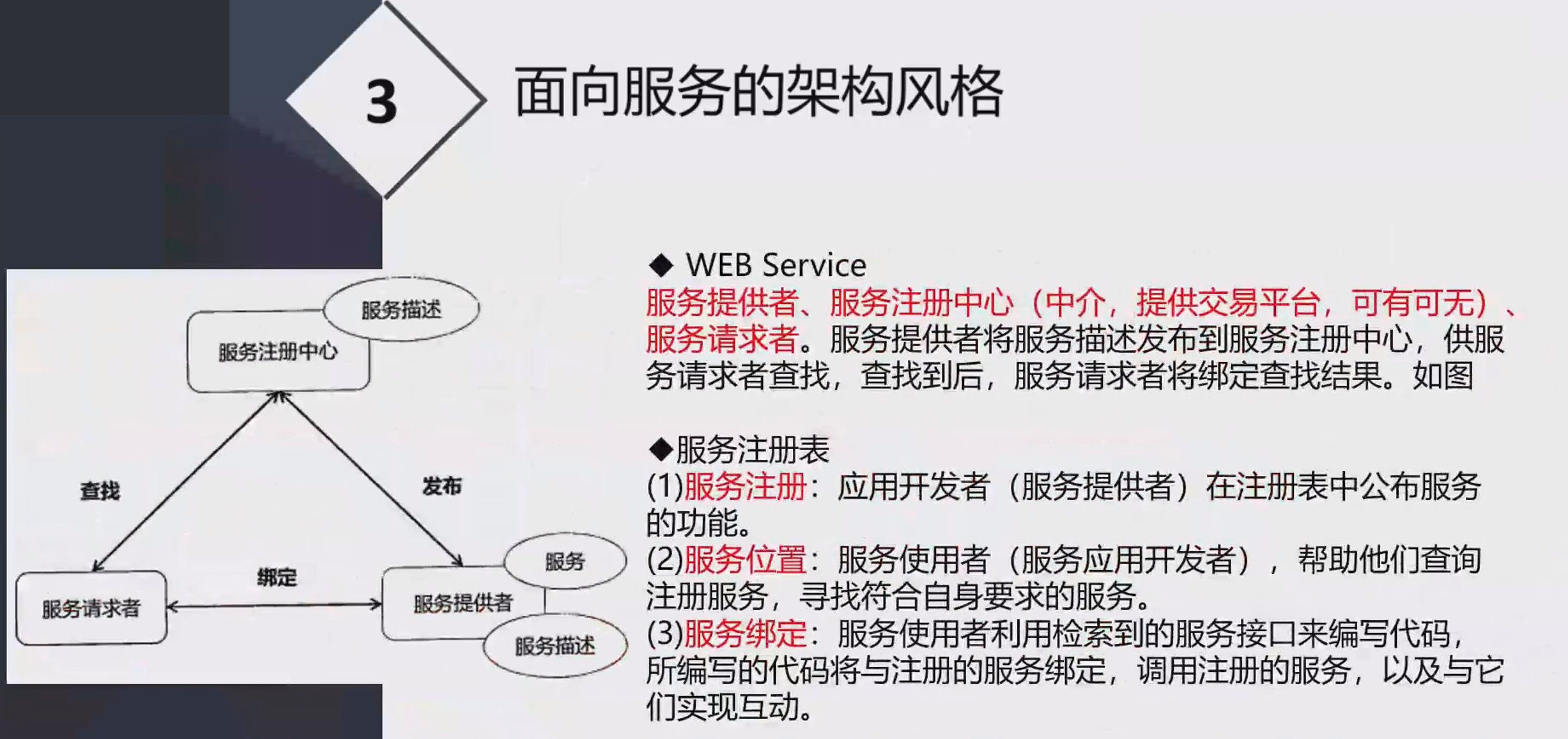

WEB Service

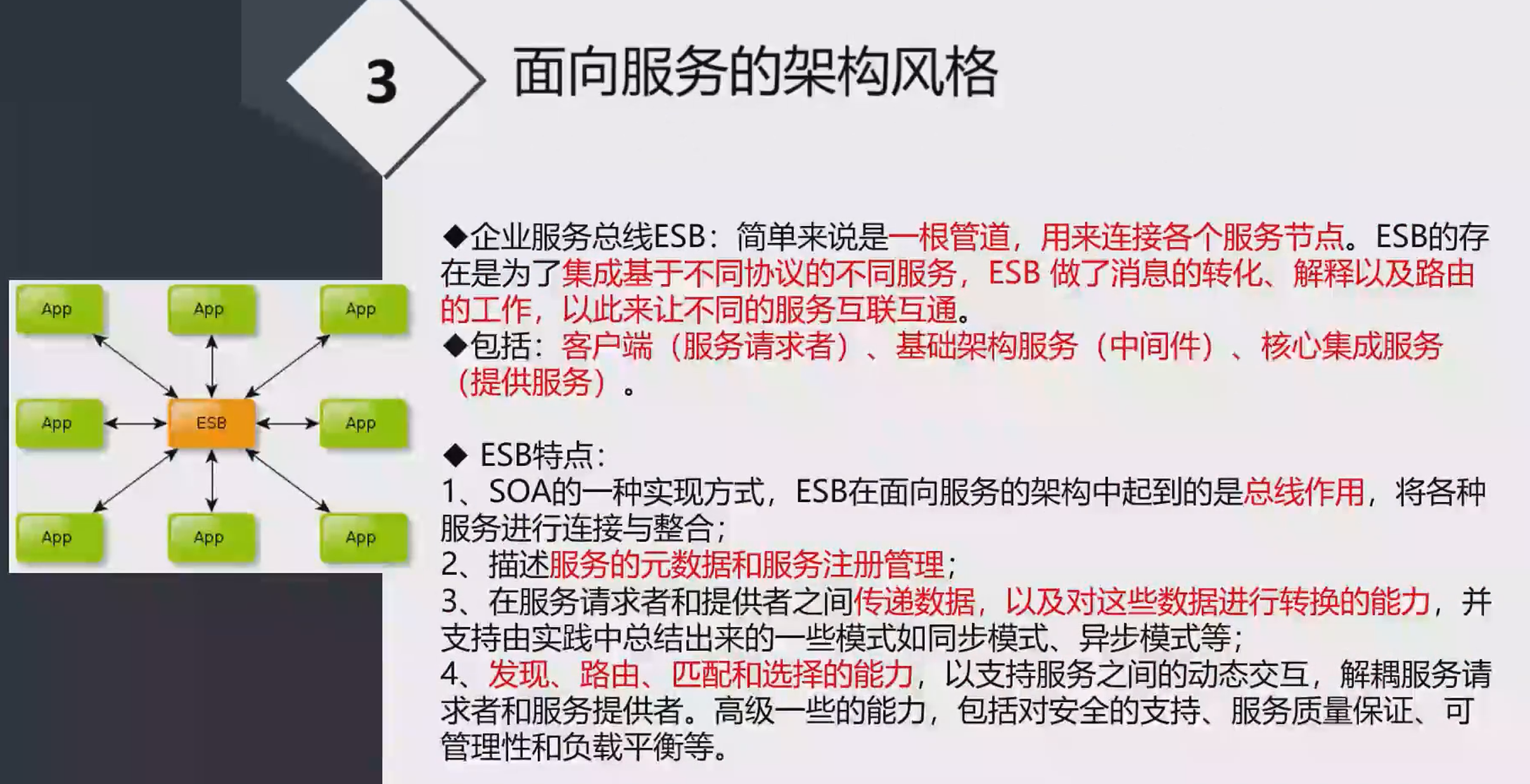

企业服务总线ESB

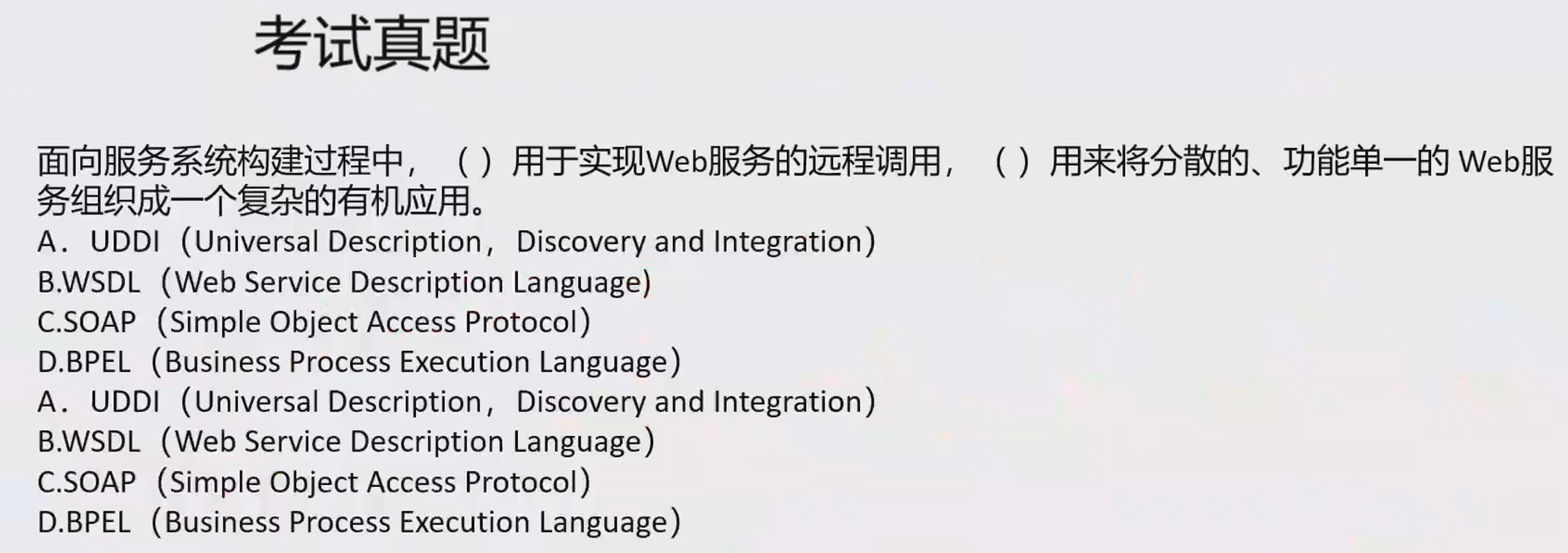

考试真题

答案：C D

解析：UDDl （Universal Description，Discovery&Integration），UDDT用于Web服务注册和服务查找；WSDL（Web Service Description Language），WSDL用于描述Web服务的接口和操作功能；SOAP（Simple Object Access Protocol），SOAP为建立Web服务和服务请求之间的通信提供支持。BPEL（Business Process Execution Language For Web Services）翻译成中文的意思是面向 Web服务的业务流程执行语言，也有的文献简写成BPEL4WS，它是一种使用Web服务定义和执行业务流程的语言。使用BPEL，用户可以通过组合、编排和协调Web服务自上而下地实现面向服务的体系结构（SOA）。BPEL提供了一种相对简单易懂的方法，可将多个Web服务组合到一个新的复合服务（称作业务流程）中。
