通信协议详解(十):PSI5 —— 汽车安全传感器的“抗干扰狙击手”

一、PSI5是什么?

一句话秒懂

PSI5 就像传感器界的"防弹信使":在汽车安全系统(如气囊)中,用两根线 同时完成供电+数据传输,即便车祸时线路受损,仍能确保关键信号准确送达!

基础概念

  • 中文名:外围传感器接口5(Peripheral Sensor Interface 5)
  • 核心特点
    • 双线制:电源与数据复用(节省布线成本)
    • 高可靠性:差分信号抗干扰,适合安全关键系统
    • 自动寻址:支持多传感器并联

二、硬件接线:如何实现"一线两用"?

接线规则(电力与数据共生)

  • 必选线路
    • PSI5总线 :两根线(通常用双绞线)
      • 既是电源线(9-28V DC)
      • 又是差分数据线(±2V信号叠加在电源上)

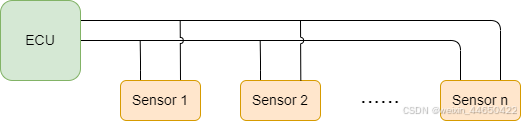

(图示:ECU通过双绞线连接多个PSI5传感器,同时供电和通信)

关键细节

  • 电源调制
    • 静态时:恒定电流供电(如10mA)
    • 通信时:通过电流波动编码数据(±2mA调制)
  • 拓扑结构
    • 总线型:多个传感器并联(最多32个)
    • 星型:每个传感器独立连接(更高可靠性)

三、数据传输:如何在电流中"隐藏"信息?

通信流程(电流波动传密语)

  1. ECU轮询:发送唤醒脉冲(电流突增),激活指定传感器
  2. 传感器响应 :调制供电电流,用电流变化编码数据
    • 0:电流保持基准值
    • 1:电流短时增加(如+2mA)
  3. 差分解码:ECU检测两根线电压差,提取数据

(图示:ECU发送唤醒脉冲→传感器电流调制回传数据)

数据帧结构(安全至上的格式)

  • 前导码:3位同步头(101)
  • 地址段:5位传感器ID(最多32个设备)
  • 数据段:8-16位有效数据(如碰撞加速度值)
  • CRC校验:8位循环冗余校验

四、PSI5的优缺点(真实吐槽版)

✅ 优点

  • 超高可靠性:双绞线差分传输,抗干扰能力Max
  • 节省线束:省去独立电源线(汽车减重神器)
  • 自动诊断:实时检测传感器断线/短路

❌ 缺点

  • 协议封闭:主要用于汽车安全系统,生态局限
  • 开发门槛高:需专用收发器芯片(如NXP MC33771)
  • 速度一般:典型速率125kbps,满足安全需求但不够快

五、实际应用场景

1. 汽车安全系统

  • 气囊触发:碰撞传感器实时传输加速度数据
  • 安全带预紧器:检测碰撞强度启动锁止

2. 压力监测

  • 轮胎压力监测系统(TPMS)
  • 制动压力传感器

3. 行人保护

  • 机盖弹起传感器(检测碰撞类型)

六、常见问题(Q&A)

Q1:PSI5能替代CAN总线吗?

  • 不能!PSI5专注传感器层,CAN用于控制器间通信

Q2:如何实现多传感器区分?

  • 每个传感器有唯一ID,ECU轮询时指定地址

Q3:传输距离多远?

  • 典型15米,满足车内布线需求

总结

PSI5是汽车安全系统的"无声卫士"------在你看不见的地方,用最可靠的通信守护生命。当事故不可避免时,正是这些精密协议在毫秒间做出决断,让安全气囊准时绽放,将伤害降至最低。向技术致敬,为生命护航!

上一篇 通信协议详解(九):SENT协议 ------ 汽车传感器的"摩斯电码大师"
