汽车软件开发涉及复杂的系统架构、控制算法、ECU 配置、软件组件设计等多个方面，建模工具在整个开发流程中扮演重要角色。以下是汽车行业常用的建模工具，涵盖 UML /SysML 建模、 模型驱动开发 （MBD）、 AUTOSAR 组件开发、电子电气（ EE ）架构设计等领域。

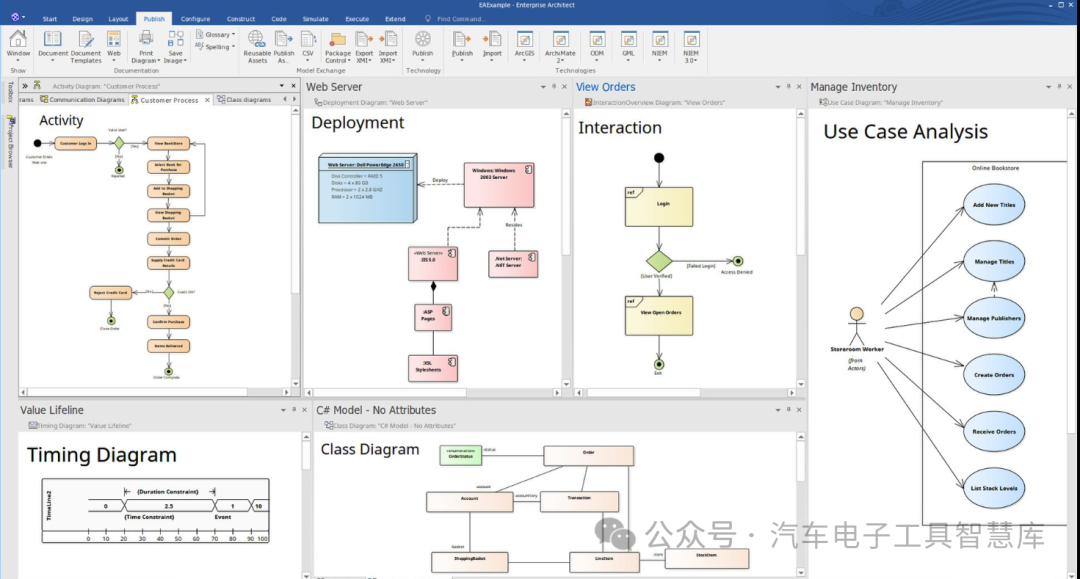

1.Enterprise Architect（EA）

开发商：Sparx Systems
用途：
- 基于 UML /SysML 的软件架构建模，适用于复杂系统设计。
- 支持 AUTOSAR 开发，可用于软件组件（SWC）和系统架构设计。
- 支持 MBSE （ 基于模型的系统工程 ），可用于需求管理、功能安全分析（ISO 26262）。
- 支持 ARXML 交互，与 AUTOSAR Builder、Vector DaVinci、EB Tresos 等工具兼容。
适用领域：
- 汽车电子软件架构设计（ECU、ADAS、IVI）
- AUTOSAR 软件组件开发
- 复杂嵌入式系统建模
优势：
- 采用UML 、SysML、 BPMN 等建模标准，适用于系统工程和软件架构设计。
- 支持自动生成代码（C、 C++ 、Java、Python），提高开发效率。
- 具备强大的需求管理能力，可与 IBM DOORS、Polarion 等需求管理工具集成。
相关工程师：
- 系统架构师
- 软件架构工程师
- AUTOSAR 工程师

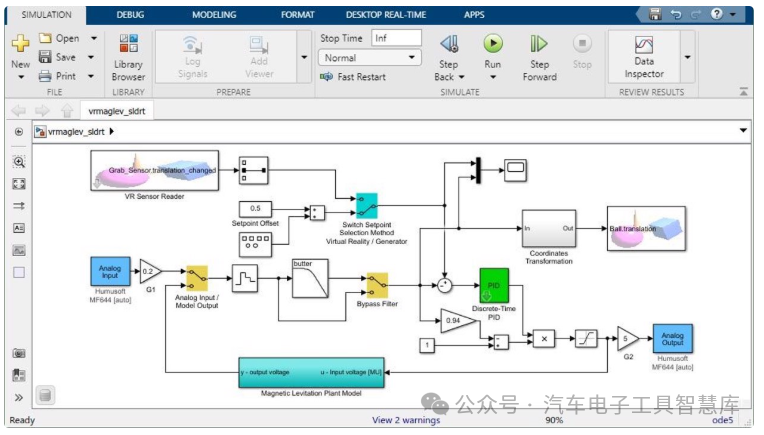

2.MATLAB /Simulink

开发商：MathWorks
用途：
- 模型驱动开发 （MBD） ，适用于控制算法 、系统仿真、自动代码生成。
- 支持 嵌入式 代码生成（ Embedded Coder ），可直接生成AUTOSAR 兼容代码。
- 支持 HIL （ 硬件在环 ）、 SIL （软件在环）、MIL（模型在环）测试。
适用领域：
- 电动汽车 （ EV ）控制软件
- ADAS（高级驾驶辅助系统）
- 动力总成 、底盘 控制、车身控制
优势：
- 可视化数据流建模，适合控制算法开发。
- 与 dSPACE、Vector CANoe、ETAS INCA 无缝集成，适用于实时仿真和测试。
- 符合 ISO 26262 、 AUTOSAR 规范，支持功能安全分析。
相关工程师：
- 控制算法 工程师
- 嵌入式 软件工程师
- 功能安全工程师

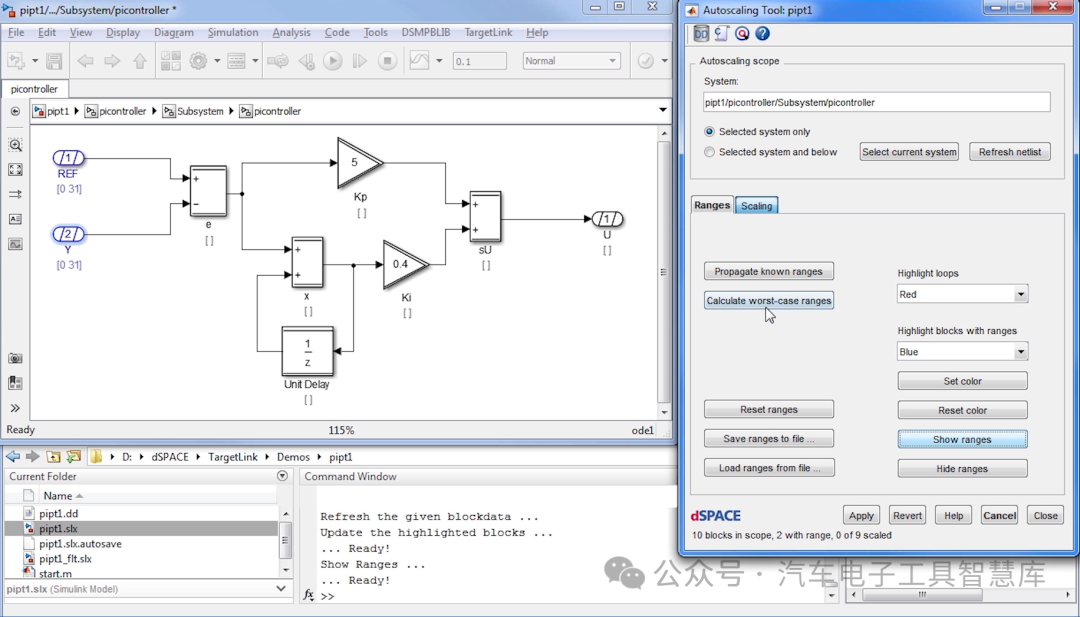

3.TargetLink

开发商：dSPACE
用途：
- 从 Simulink 直接生成高效的 嵌入式 C 代码，适用于汽车 ECU 控制软件。
- 支持浮点 与定点运算，适用于资源受限的 ECU 硬件。
- 支持 AUTOSAR，可与**AUTOSAR RTE（运行时环境）**无缝集成。
适用领域：
- 动力总成 控制
- 底盘电子
- 电子助力转向（ EPS ）
优势：
- 代码生成后可直接用于 ECU，不需要手动优化。
- 适用于 ISO 26262 认证的软件开发流程。
- 与dSPACE HIL / SIL 测试环境兼容，支持自动化测试。
相关工程师：
- 嵌入式 软件工程师
- ECU 软件开发工程师
- 功能安全工程师

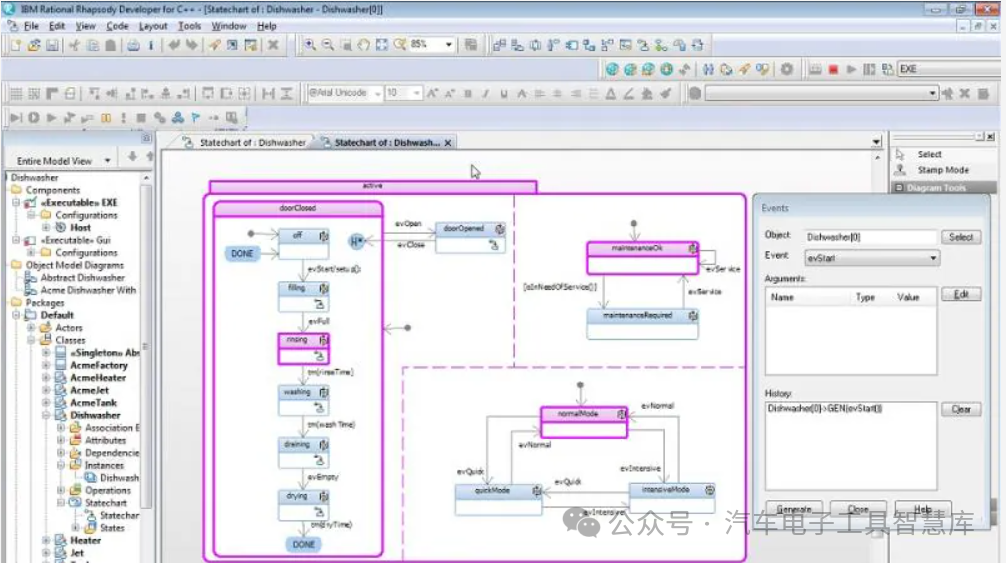

4.Rational Rhapsody

开发商：IBM
用途：
- 基于 UML /SysML 的系统架构建模，适用于软件架构和系统设计。
- 支持代码生成（C、 C++ 、Java），可与嵌入式开发工具链集成。
- 支持 AUTOSAR ，可用于SWC（软件组件）建模、架构设计。
- 集成需求管理（DOORS）、功能安全（ ISO 26262 ），支持完整的软件开发生命周期。
适用领域：
- 自动驾驶系统
- 智能座舱 & 车载信息娱乐系统 （ IVI ）
- 分布式控制系统
优势：
- 支持 AUTOSAR 开发，可导出 ARXML。
- 适用于功能安全开发（ ISO 26262 ）。
- 可视化建模，便于复杂系统架构设计。
相关工程师：
- 系统架构师
- 软件架构工程师
- 功能安全工程师

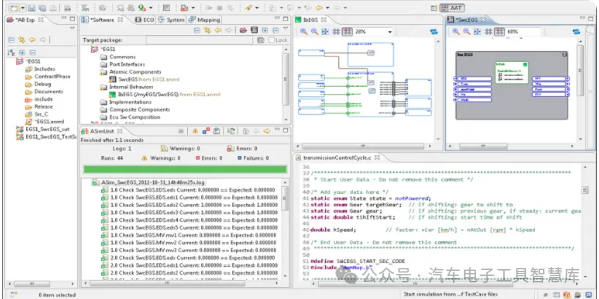

5.AUTOSAR Builder

开发商：Dassault Systèmes
用途：
- AUTOSAR 组件开发，支持 SWC（软件组件）设计。
- AUTOSAR BSW（基础软件）配置，支持 RTE 代码生成。
- ARXML 文件管理，可与 Vector DaVinci、EB Tresos 兼容。
适用领域：
- AUTOSAR ECU 软件开发
- OEM & 供应商的软件集成
优势：
- 支持 Classic & Adaptive AUTOSAR，适用于软件定义汽车（SDV）。
- 与 Simulink、Rhapsody 兼容，支持模型到代码的完整链路。
相关工程师：
- AUTOSAR 工程师
- ECU 配置工程师
- 软件集成工程师

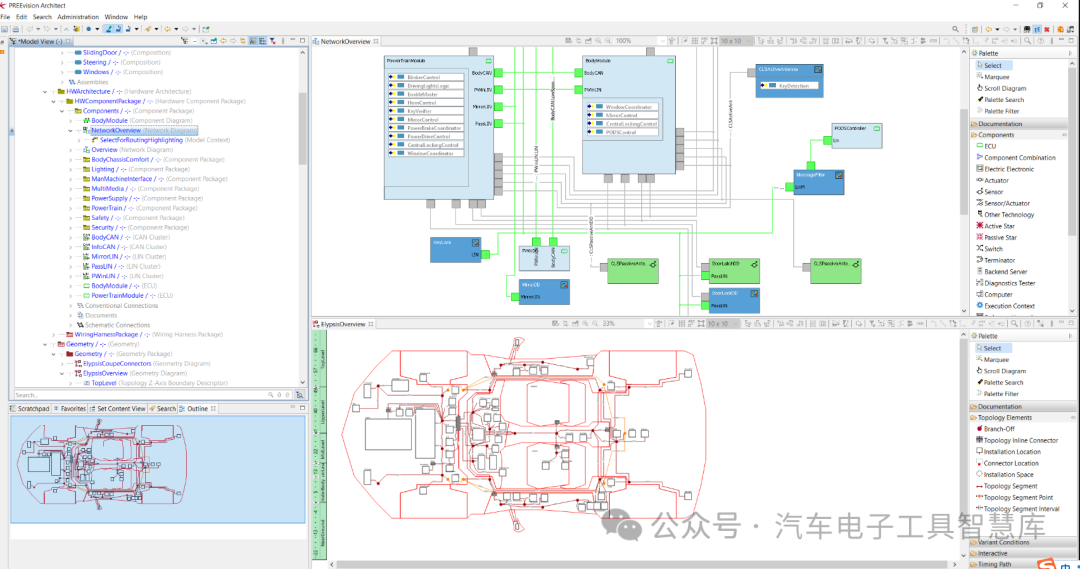

6.PREEvision

开发商：Vector
用途：
- EE 架构（ 电子电气架构 ）建模，支持 ECU 拓扑设计、信号路由。
- AUTOSAR 兼容，可用于 ECU 软件开发的架构设计。
- 总线通信（CAN、 LIN 、 Ethernet 、 FlexRay ）分析。
适用领域：
- 整车电子电气（ EE ）架构设计
- ECU 网络通信开发
优势：
- 适用于 OEM 与 ECU 供应商的协同开发。
- 支持 AUTOSAR 配置，提供完整的 EE 设计流程。
相关工程师：
- EE 架构工程师
- AUTOSAR 工程师
- 通信协议工程师

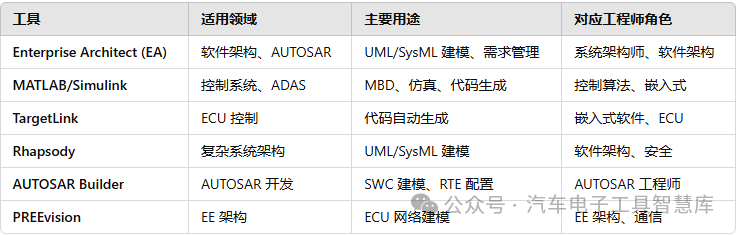

总结

这些工具覆盖了汽车软件开发的全生命周期，不同工程师可以根据需求选择合适的工具。
