OSPF协议是跨层封装的协议（跨四层封装），直接将应用层的数据封装在网络层协议之后，IP协议包中协议号字段对应的数值为89

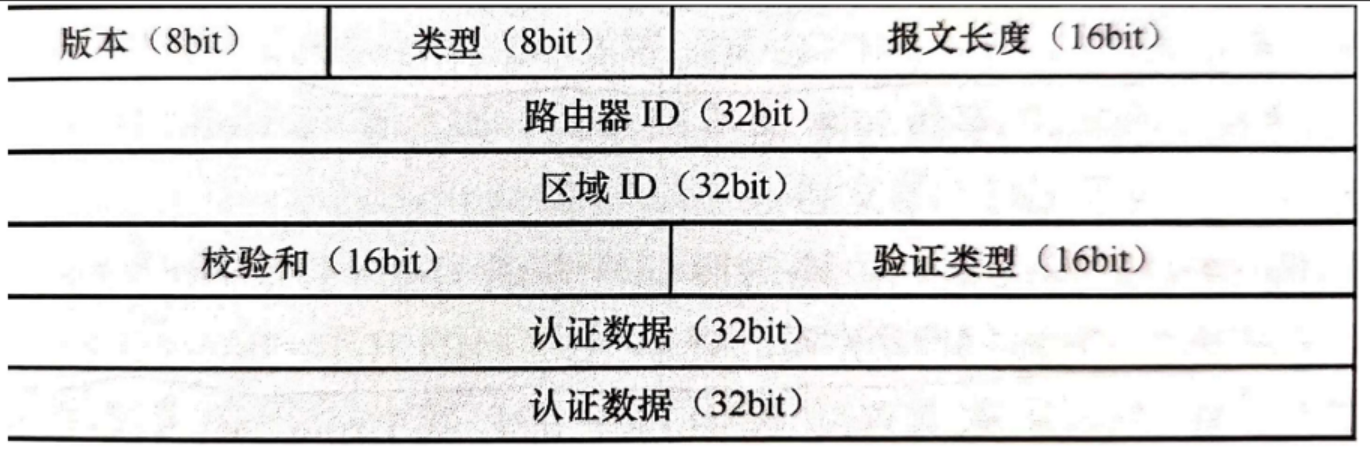

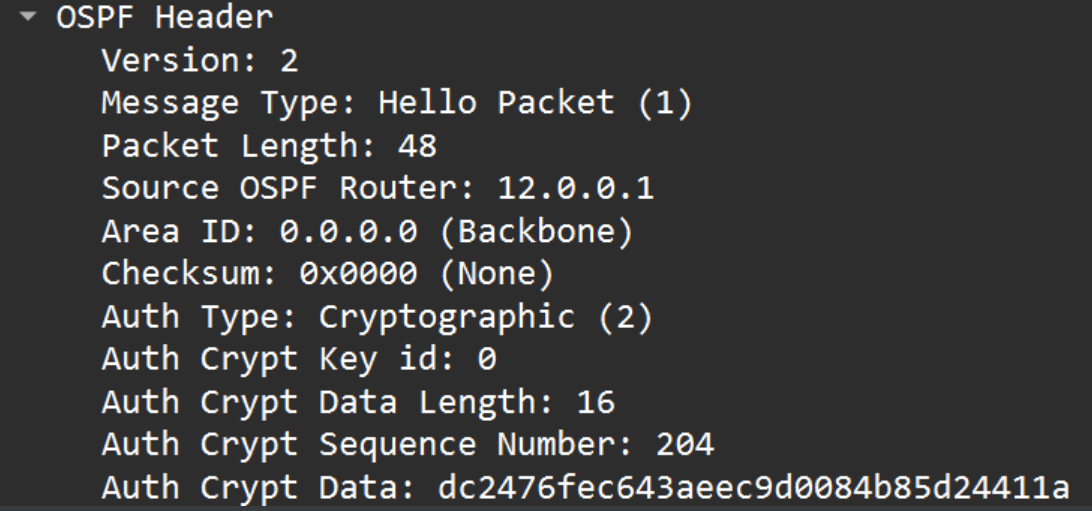

OSPF的头部信息：
所有的数据共有的信息字段
| 字段名 | 描述 |
|---|---|
| 版本 | 当前OSPF进程使用的版本（IPv4一般使用OSPFv2 ，所以版本呢号一般为2） |
| 类型 | OSPF数据包的类型 hello包：1 DBD包：2 LSR包 ：3 LSU包：4 LSACK包：5 |
| 报文长度 | 该数据包的完整长度 |
| 路由器ID | 发送该数据包者的RID |
| 区域ID | 数据包被发出的区域 |
| 校验和 | 验证数据完整性 |
| 验证类型 | OSPF认证时，认证方式 null ：不认证 ------ 0 simple：明文认证 ------ 1 MD5：比对md5摘要值认证 ------ 2 |
| 认证数据 | 具体的认证数据（如果验证类型为null，则为空） |
OSPF在进行认证时，需要比对两部分数据：认证类型，认证数据（只有两者都匹配才会通过认证）

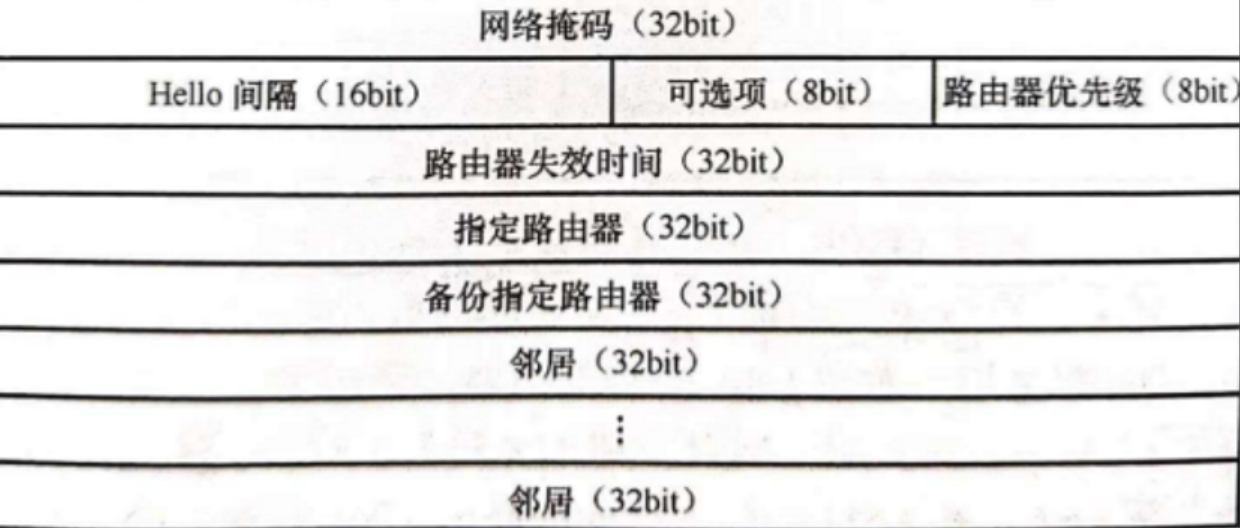

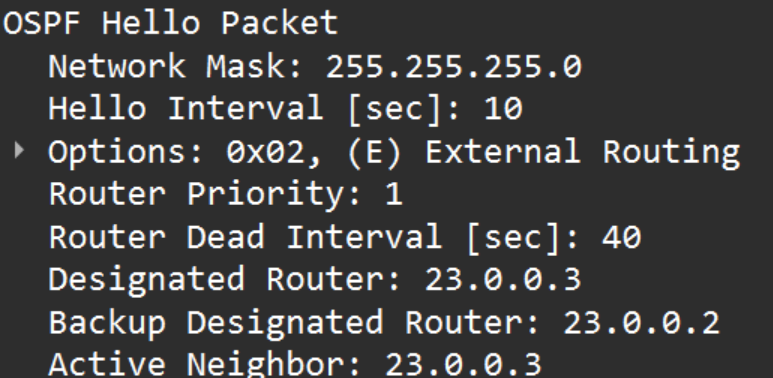

HELLO包
周期性的发现，建立和保活邻居关系还会影响保活
| 字段名 | 描述 |
|---|---|
| 网络掩码 | 接口激活后开始发送hello包，这个接口配置的ip地址的掩码信息 华为设备要求：邻居之间hello包中携带的子网掩码必须相同，不同则无法建邻（只针对以太网接口检测，对p2p没有限制） |
| Hello间隔 | 即hello时间 |
| 8位可选项 | 每个比特都表示路由器所携带的某些OSPF特性 可选项中包含了OSPF特殊区域的标记，所以也会影响建邻 |
| 路由优先级 | 发出接口在选举 DR/BDR 时的优先级 |
| 路由失效时间 | 即死亡时间 |
| 指定路由器/备份指定路由器 | 在DR/BDR选举结束后，会将DR/BDR的ip信息携带在此字段（选举之前用0.0.0.0填充） |
| 邻居 | 本地已知的邻居ID（建邻的重要条件） |
hello包限制建邻的条件
- 网络掩码（对以太网接口）
- hello时间
- 死亡时间
- ospf的特殊区域标记
- 认证

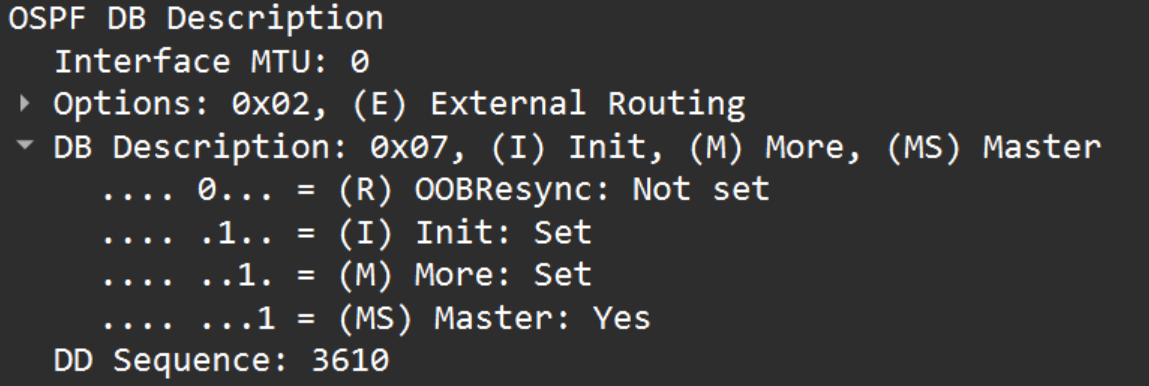

DBD包
进行主从关系选举（为携带数据的DBD包），携带LSDB（链路状态数据库）摘要信息
在主从选举中的作用：
- 为主可以优先进行LSA信息的交换
- 为主可以主导DBD包的隐性确认
| 字段 | 描述 |
|---|---|
| 接口最大传输单元（MTU） | 默认为0 （华为设备默认不开启MTU值的检测功能） 如果邻居的该字段不一致，则导致停留在exstart |
| 8位可选项 | 同hello包的一致，看上文即可 |
| I （init） | 为一 ：该数据包是在主从关系选举的数据包 |
| M（more） | 为一：后续还有更多的数据包；为零：该DBD包是最后一个DBD包 |
| MS（master） | 为一：则发送DBD的设备为主 在主从关系还未选出时，邻居双方都会将自己的MS位为1，认为自己是主，选举完成后，只有主置为1 |
| DD的序列号 | 在DBD报文交互过程中，会逐次加一，用于确保DBD包传输的有序性和可靠性 DBD包的确认机制是通过序列号实现隐性确认，而通过LSACK数据包确认的方法称为显性确认 隐性确认：为主的设备发送DBD包，其中包含了一个 '序列号' ， "从设备" 收到该数据包后将使用该序列号回复DBD包，起到确认的作用 |
| LSA 头部信息 | 不是完整的LSA，是LSA信息的摘要 |

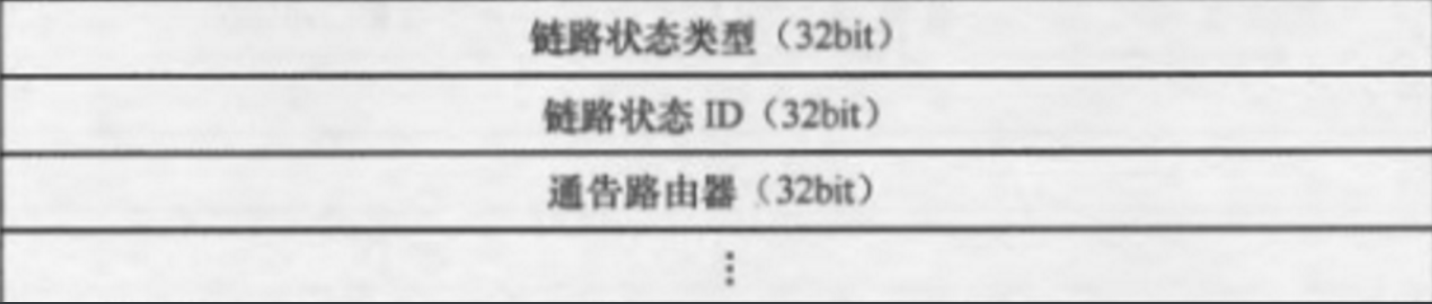

LSR
基于DBD包中的摘要信息，和本地的LSDB比对，再要求未知的LSA信息

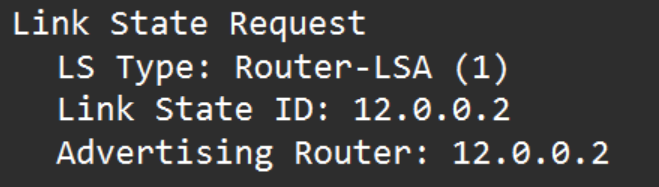

LSA的三元组，可以唯一的标识一条LSA

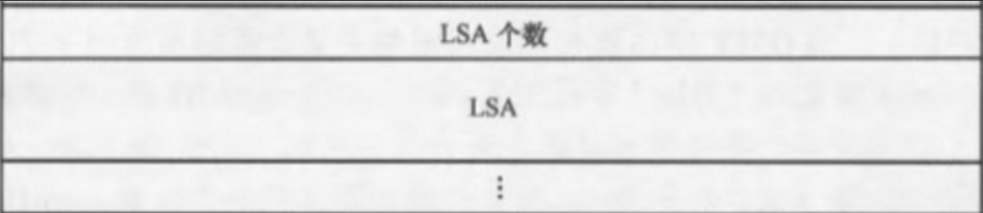

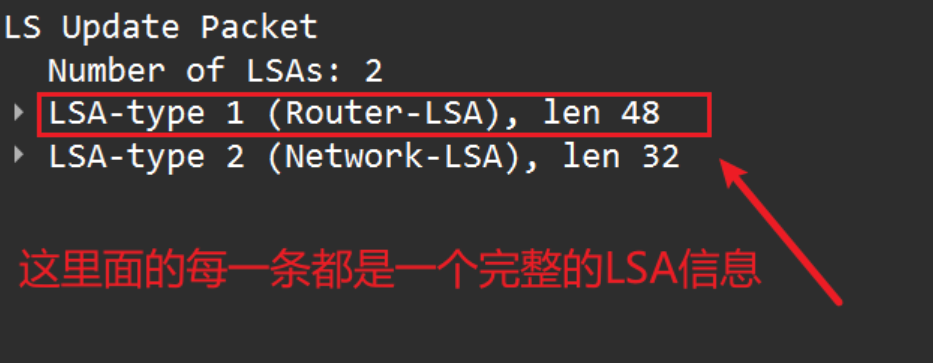

LSU
链路状态跟新报文，携带LSA的数据包
携带每条LSA的具体信息

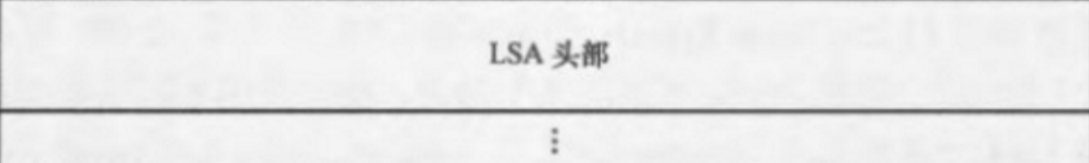

LSACK
确认收到LSU包
通过LSA的头部进行确认
