头歌软件工程导论UML画图题(基于starUML)

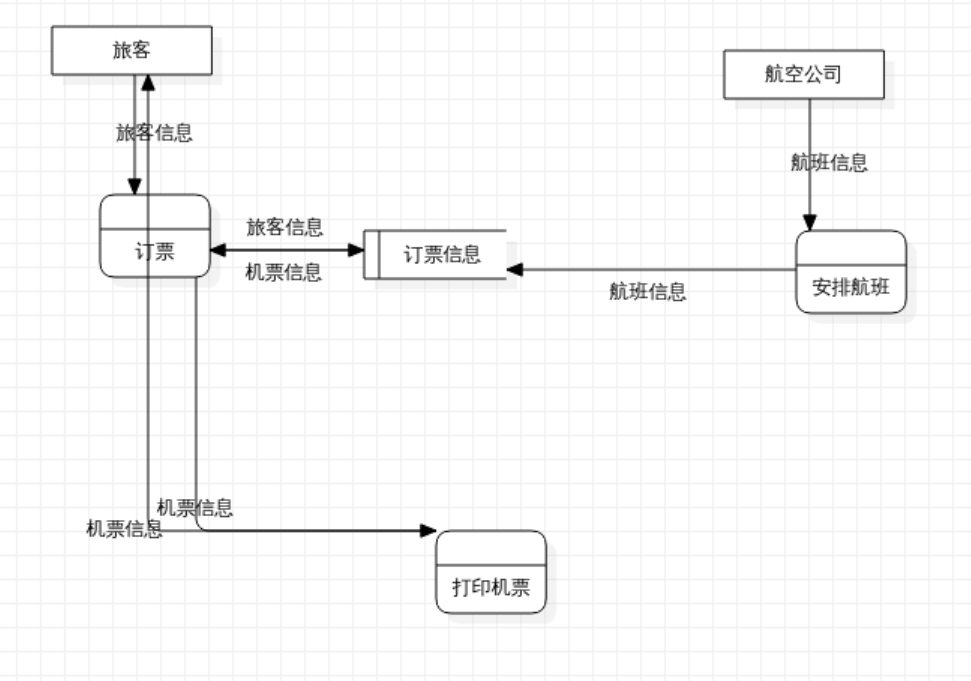

一.结构化分析方法-数据流图

本关卡需要画图的一共有5关,直接将此图画好每关提交一次即可,以下的所有图均以此方法提交

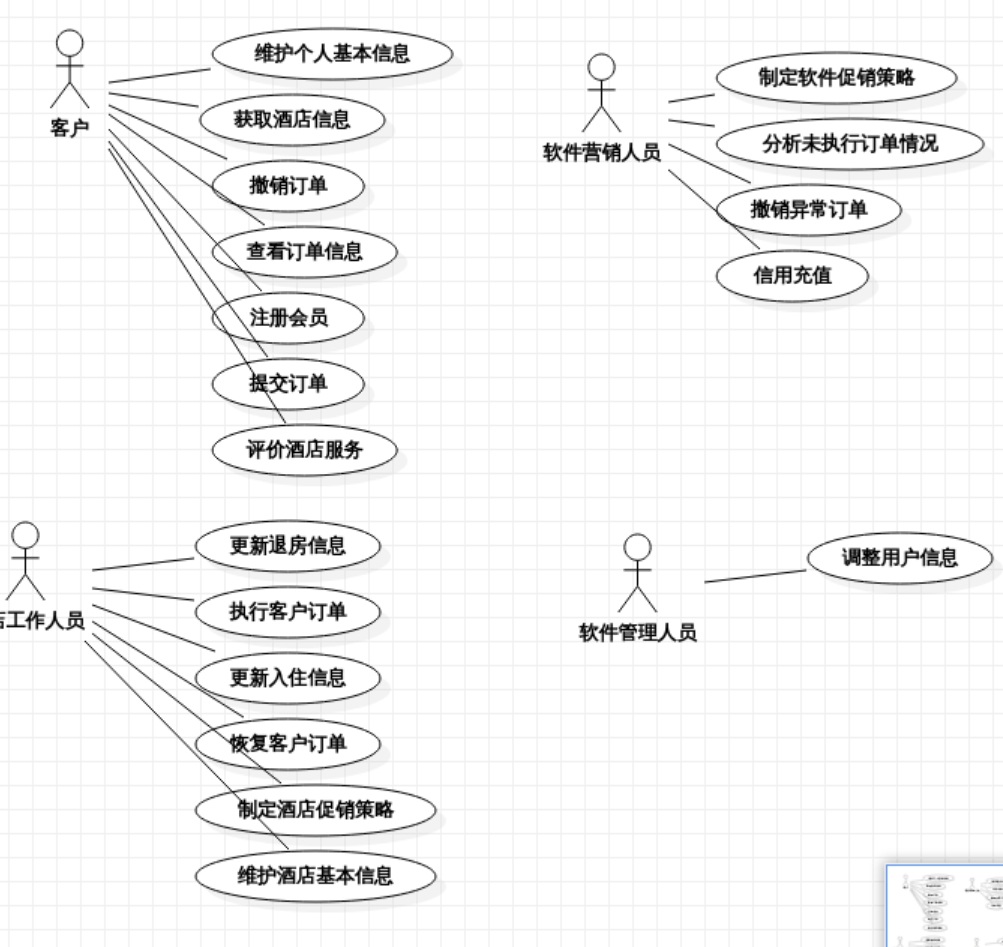

二.面向对象分析之用例图

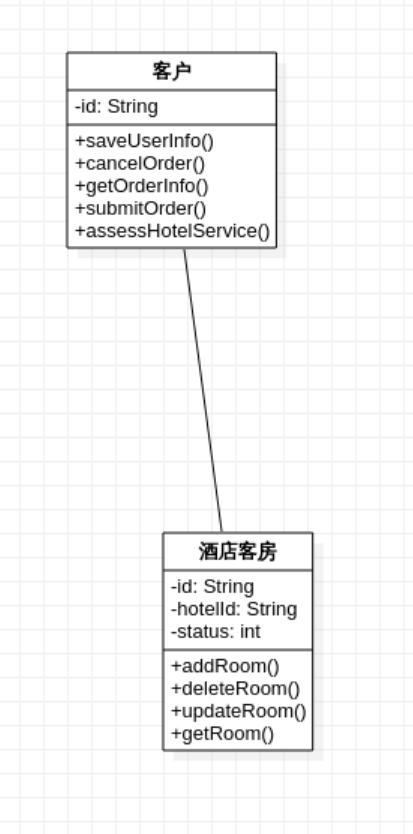

三.面向对象分析之类图

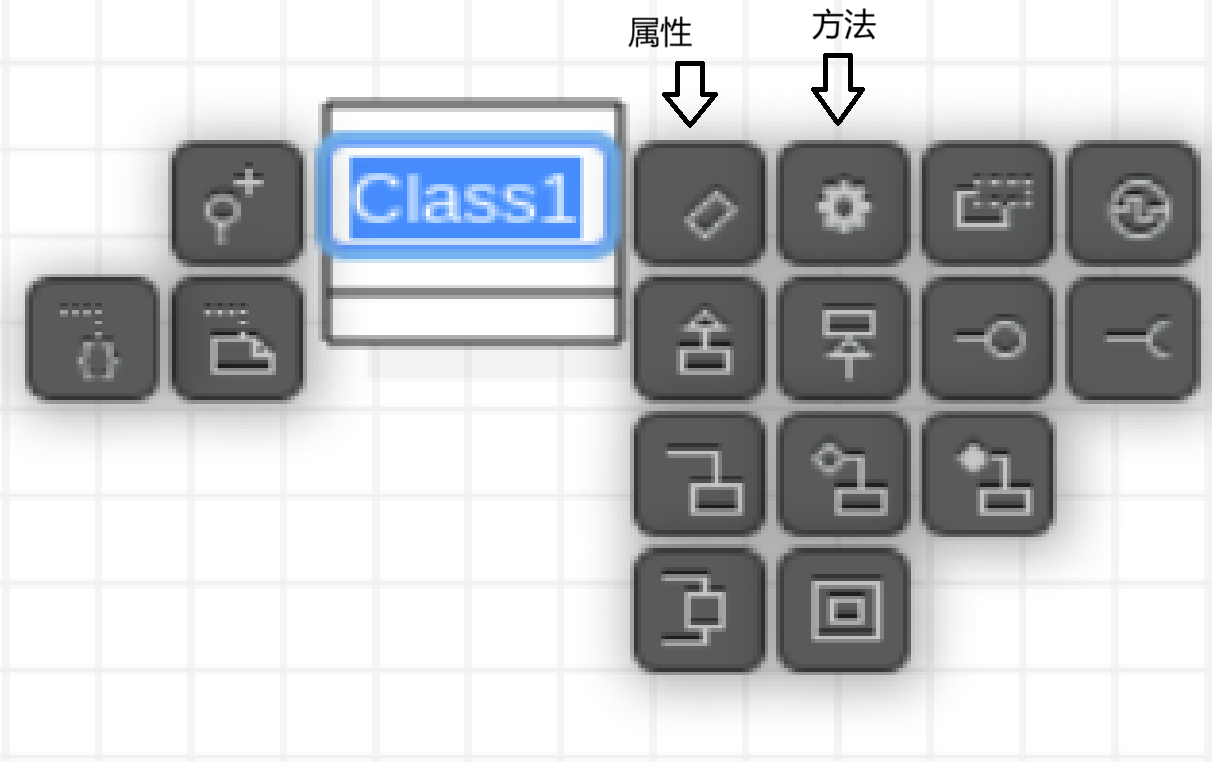

注意此处创建Class之后,双击Class出现以下选项

点击相应的选项创建属性和方法即可

四.面向对象分析之活动图

注意这里要区分decision决策节点和merge合并节点

五.面向对象分析之顺序图

六.一些常见的问题

1.选择不同的UML模型

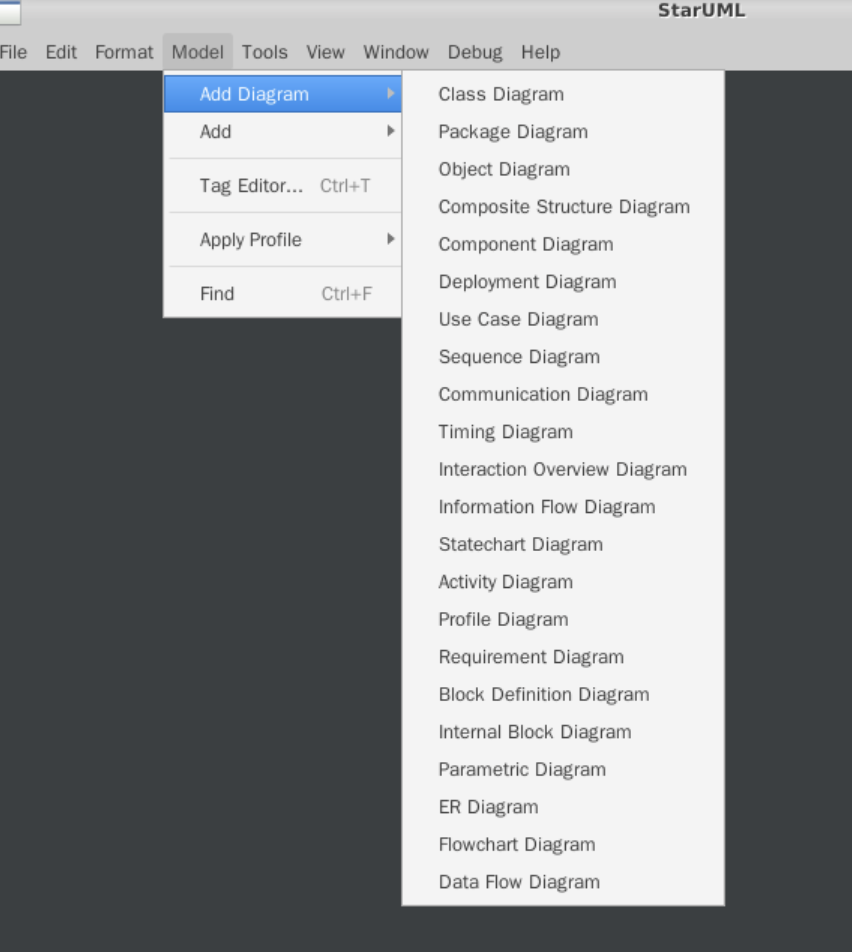

上方工具栏model->Add Diagram->选择需要的模型

2.出现画的跟答案一摸一样提交不了的情况

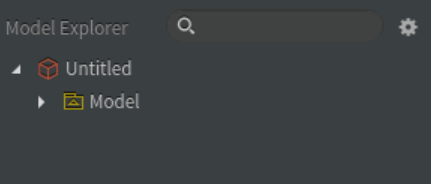

在界面右边栏的Model中查看是否有未命名的节点,这种节点一般是只在视图中删除,但没有在这里的Model中删除造成的冗余。需要亲自在Model中删除才行

3.提交答案

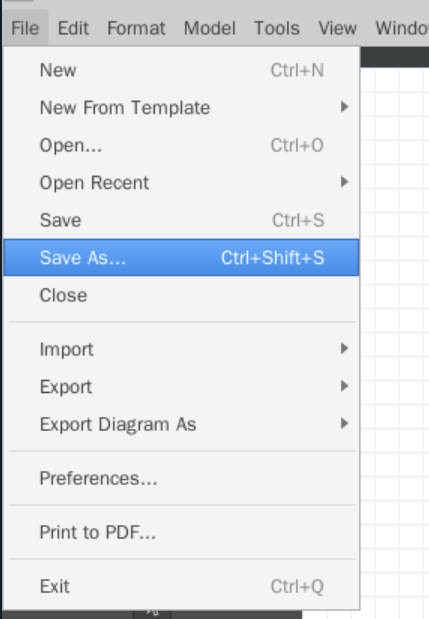

左上角File->save as到指定的目录下存储,并按照指定的文件名和文件格式命名

若提交答案时报错,再次提交时需要去指定的目录将错误的文件删除
