Flink DataStream API深度解析（Scala版）：窗口计算、水位线与状态编程

在前面的文章中Flink 编程基础：Scala 版 DataStream API 入门-CSDN博客，我们已经介绍了 Flink 的 Datastream API 编程模型、窗口划分以及时间语义（处理时间、事件时间等）。本篇文章将深入讲解窗口计算的进阶内容，包括水位线（Watermark）、延迟数据处理（Late Data Handling）以及状态编程（State Programming）。通过手把手的示例，我们将逐步揭开这些概念的神秘面纱，帮助大家构建健壮的流处理应用程序。

目录

一、窗口计算

[1.1 窗口分配器（Window Assig2ner）](#1.1 窗口分配器（Window Assig2ner）)

[滚动窗口（Tumbling Window）](#滚动窗口（Tumbling Window）)

[滑动窗口（Sliding Window）](#滑动窗口（Sliding Window）)

[会话窗口（Session Window）](#会话窗口（Session Window）)

[1.2 窗口计算函数](#1.2 窗口计算函数)

ReduceFunction（增量计算）

AggregateFunction（可控的增量计算）

ProcessWindowFunction（全量计算）

组合用法

[1.3 触发器 Trigger](#1.3 触发器 Trigger)

[1.4 驱逐器 Evictor](#1.4 驱逐器 Evictor)

二、水位线（Watermark）详解

三、延迟数据处理

[3.1 allowedLateness：允许一定时间内迟到的数据](#3.1 allowedLateness：允许一定时间内迟到的数据)

[3.2 sideOutputLateData：输出极度迟到数据](#3.2 sideOutputLateData：输出极度迟到数据)

四、状态编程

[4.1 状态类型](#4.1 状态类型)

[4.2 示例：使用 ValueState](#4.2 示例：使用 ValueState)

结语

---

一、窗口计算

在流式处理中，由于数据是无界的，我们需要对数据进行分组（按照时间或数量切分）来进行聚合计算。窗口计算（Window Computation）的主要思想是对数据按照一定规则进行划分，然后在每个窗口内执行计算操作，比如求和、求平均、计算最大最小值等。

Flink 中的窗口计算是流处理中的核心操作，用于将无限的数据流划分为有限的、可计算的块（窗口）。窗口计算的一般结构如下：

DataStream → keyBy() → window()/windowAssigner
→ allowedLateness → trigger → evictor
→ apply/reduce/aggregate → Sink

我们可以把窗口看作是给数据加上"时间范围"的过滤器，把连续流拆分成一个个小段，每段再单独进行聚合或统计处理。

1.1 窗口分配器（Window Assig2ner）

窗口分配器负责告诉 Flink 如何将数据划分到一个个窗口中。主要有三种常见窗口类型：

滚动窗口（Tumbling Window）

滚动窗口的特点是固定时间长度 ，并且窗口之间互不重叠。每个元素只属于一个窗口。

.window(TumblingEventTimeWindows.of(Time.seconds(10)))

上面的代码表示每 10 秒划分一个窗口，例如 [00:00:00, 00:00:10), [00:00:10, 00:00:20) 等。

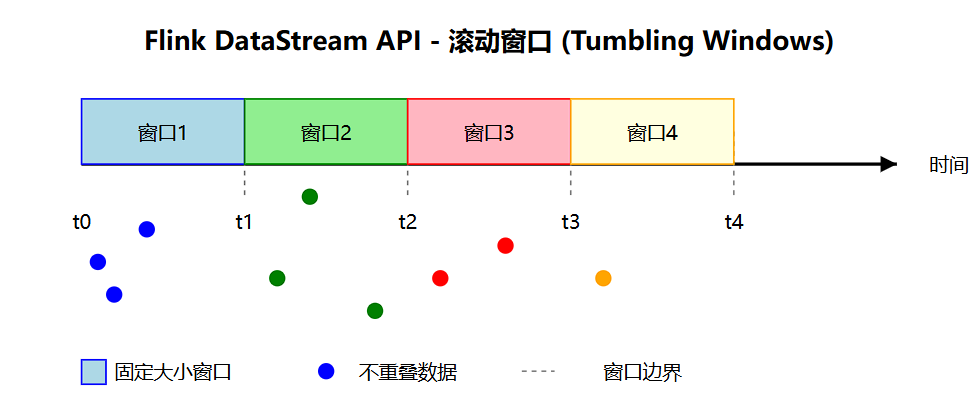

上图展示了 Flink DataStream API 的滚动窗口 机制：

时间轴（t0 至 t4）上严格划分出固定大小的连续窗口（窗口1至窗口4），每个窗口独立且不重叠，事件数据（●）根据时间戳归属到唯一对应的窗口中，适用于周期性的无重复聚合计算（如每5秒统计流量）。

滑动窗口（Sliding Window）

滑动窗口支持窗口重叠。可以设定窗口大小和滑动步长。

.window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5)))

此处每 5 秒滑动一次，窗口长度为 10 秒，例如：

• 00:00:00, 00:00:10)

• 00:00:10, 00:00:20)

此图展示了Flink DataStream API 中的滑动窗口机制。图中设定窗口大小为2，滑动步长为1 ，意味着每1个时间单位会计算最近2个时间单位的数据。通过窗口1（[t0,t2] ）、窗口2（[t1,t3] ）、窗口3（[t2,t4] ）的范围示意窗口滑动过程，重叠区域体现窗口重叠特性，表明存在重复计算数据的情况。

蓝色点：窗口 1 范围是 [t0,t2) ，它在这个区间内；窗口 2 范围是 [t1,t3] ，当时间走到 t1 ，窗口 2 开启，蓝色点所处时间也在窗口 2 的时间跨度里，所以它同时属于窗口 1 和窗口 2 。

绿色点：窗口 1 是左闭右开区间 [t0,t2) ，不包含 t2 ，绿色点虽在 t1 - t2 之间，但没到 t2 ，就不在窗口 1 里；而窗口 2 范围是 [t1,t3] ，把绿色点 "包" 进去了，所以绿色点只属于窗口 2

会话窗口（Session Window）

会话窗口不是固定时间，而是基于事件之间的不活动间隔进行划分。

.window(ProcessingTimeSessionWindows.withGap(Time.seconds(5)))

如果两个事件之间的时间间隔超过 5 秒，就会触发一个新窗口。

1.2 窗口计算函数

窗口划分好之后，我们就需要对每个窗口中的元素进行计算。这可以通过三种窗口函数实现：

ReduceFunction（增量计算）

适用于可以连续合并的数据，如求和、最大值等。

.reduce((v1, v2) => (v1._1, v1._2 + v2._2))

上面这个例子是对每个 key 的值进行累加。

AggregateFunction（可控的增量计算）

更复杂的增量计算方式，支持中间状态（Accumulator）。

class MyAgg extends AggregateFunction[(String, Int), Int, Int] {
  override def createAccumulator(): Int = 0
  override def add(value: (String, Int), acc: Int): Int = acc + value._2
  override def getResult(acc: Int): Int = acc
  override def merge(acc1: Int, acc2: Int): Int = acc1 + acc2
}

ProcessWindowFunction（全量计算）

拥有更强大的上下文信息，可以访问窗口元数据和所有元素。

class MyWindowFunc extends ProcessWindowFunction[(String, Int), String, String, TimeWindow] {
  override def process(key: String, context: Context, elements: Iterable[(String, Int)], out: Collector[String]): Unit = {
    val sum = elements.map(_._2).sum
    out.collect(s"$key 窗口 [${context.window.getStart} - ${context.window.getEnd}] 总和: $sum")
  }
}

组合用法

可将增量计算与全量处理结合，效率更高：

.aggregate(new MyAgg, new MyWindowFunc)

1.3 触发器 Trigger

触发器决定何时执行窗口计算逻辑。默认是事件时间触发：

.trigger(CountTrigger.of(5))

表示每收到 5 条数据就触发一次计算。常用触发器类型：

• EventTimeTrigger：基于水位线，默认类型。

• ProcessingTimeTrigger：基于系统时间。

• CountTrigger：基于数据条数。

• 自定义 Trigger：继承 Trigger 类实现自定义逻辑。

1.4 驱逐器 Evictor

Evictor 控制在窗口计算之前剔除一部分元素，适用于对窗口中数据量进行限制。

.evictor(CountEvictor.of(3))

表示只保留最后 3 个元素进行窗口计算。

---

二、水位线（Watermark）详解

在处理事件时间窗口时，由于数据可能无序到达，需要用水位线机制来判断数据是否已经"齐全"。水位线是一种特殊的时间标记，用来指出目前事件时间的进度。当数据的事件时间超过水位线后，窗口操作就可以安全地触发计算。

如何定义水位线

单调递增时间戳（适合有序数据）：

data.assignAscendingTimestamps(_.timestamp)

有限乱序时间戳（容忍延迟）：

data.assignTimestampsAndWatermarks(WatermarkStrategy
  .forBoundedOutOfOrderness(Duration.ofSeconds(5))
  .withTimestampAssigner(new SerializableTimestampAssigner[MyEvent] {
    override def extractTimestamp(element: MyEvent, recordTimestamp: Long): Long = element.timestamp
  }))

上面的策略会容忍最多 5 秒的乱序。

示例：

import org.apache.flink.streaming.api.functions.AssignerWithPeriodicWatermarks
import org.apache.flink.streaming.api.watermark.Watermark

class MyTimestampExtractor extends AssignerWithPeriodicWatermarks[(String, Long)] {
  // 定义允许的最大乱序间隔（毫秒），比如 3 秒
  val maxOutOfOrderness = 3000L
  var currentMaxTimestamp: Long = _

  override def extractTimestamp(element: (String, Long), previousElementTimestamp: Long): Long = {
    val timestamp = element._2
    currentMaxTimestamp = Math.max(timestamp, currentMaxTimestamp)
    timestamp
  }

  override def getCurrentWatermark: Watermark = {
    // 当前水位线：当前最大时间戳减去乱序间隔
    new Watermark(currentMaxTimestamp - maxOutOfOrderness)
  }
}

讲解：

1. 我们通过 maxOutOfOrderness 定义允许数据乱序的最大容忍时间。

2. 每次取到元素时更新 currentMaxTimestamp，水位线则为 currentMaxTimestamp - maxOutOfOrderness。

3. 这样就可以确保，当事件时间超过水位线后，窗口内数据已经尽可能到齐，可以放心触发计算。

将上述时间戳提取器应用到数据流中：

val timestampedStream = dataStream
  .assignTimestampsAndWatermarks(new MyTimestampExtractor)

---

三、延迟数据处理

在处理流数据时，迟到的数据是不可避免的。Flink 提供了三种策略来应对：

3.1 allowedLateness：允许一定时间内迟到的数据

.allowedLateness(Time.seconds(60))

这个设置告诉 Flink：即使窗口已经关闭，在接下来的 60 秒内到来的迟到数据依然会重新触发计算。

3.2 sideOutputLateData：输出极度迟到数据

.sideOutputLateData(lateOutputTag)

对于超过 allowedLateness 时间的极度迟到数据，我们可以将其发送到旁路输出流中，从而单独处理。

---

四、状态编程

Flink 强大的地方在于它是有状态的流处理框架。状态用于记录和保存处理过程中的中间结果。

4.1 状态类型

状态类型	描述
ValueState	保存单个值
ListState	保存多个值（列表）
MapState	保存键值对（K-V）
ReducingState	自动合并的聚合状态
BroadcastState	广播状态，所有子任务共享

4.2 示例：使用 ValueState

以下示例展示如何统计每个 key 的累加值：

class StatefulMapFunction extends RichMapFunction[(String, Int), (String, Int)] {
  private var countState: ValueState[Int] = _

  override def open(parameters: Configuration): Unit = {
    val desc = new ValueStateDescriptor[Int]("count", createTypeInformation[Int])
    countState = getRuntimeContext.getState(desc)
  }

  override def map(value: (String, Int)): (String, Int) = {
    val current = Option(countState.value()).getOrElse(0) + value._2
    countState.update(current)
    (value._1, current)
  }
}

使用状态时有两个要点：

1. 必须在 keyBy 后使用状态，状态与 key 绑定。

2. Flink 会自动进行状态的 checkpoint 和恢复。

---

结语

本文系统介绍了 Flink Scala 版 DataStream API 中窗口计算的各个组件、水位线与迟到数据处理机制，以及核心的状态编程能力。掌握这些内容后，将能够构建更加鲁棒、高性能的流处理程序。
