手撕网络协议,实现100G网络UDP通信

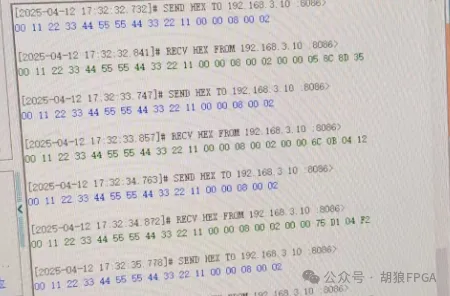

上一篇文章狼哥介绍了实现udp需要的arp,这一篇在此基础上看看icmp和udp的报文格式,整个通信的流程为先使用arp获取目标的mac地址,然后使用icmp的ping功能,进一步确认网络的通断,最后实现一个udp的echo功能,这样就完成了整个udp通路的测试,udp测试包文如下,上位机通过网络调试助手发送的16字节数据,echo逻辑返回22字节的数据,由于cmac要求报文长度最少需要64字节,而以太网帧头为14字节,IP首部20字节,UDP首部8字节,加上数据部分16字节,总共58字节,比64字节少6字节,这个时候cmac会给出6个无效数据,echo数据部分直接使用的cmac输出的数据,因此22字节数据中有6字节为随机数,整个udp网络运行符合预期。

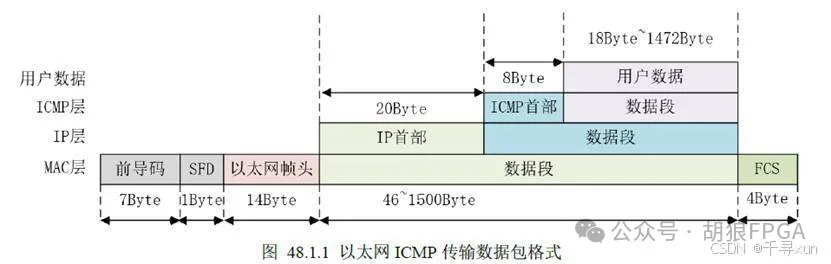

icmp包格式如下:

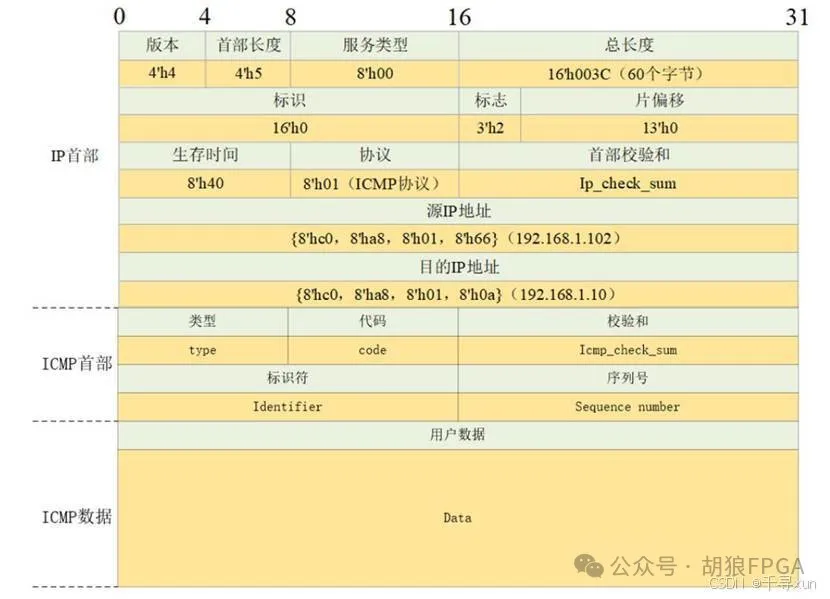

icmp包数据部分格式如下:

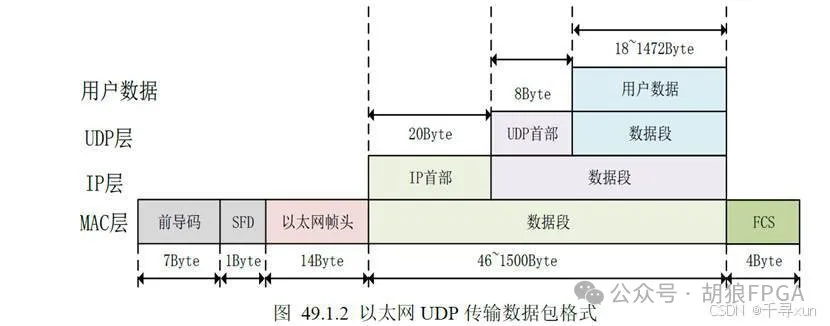

udp包格式如下:

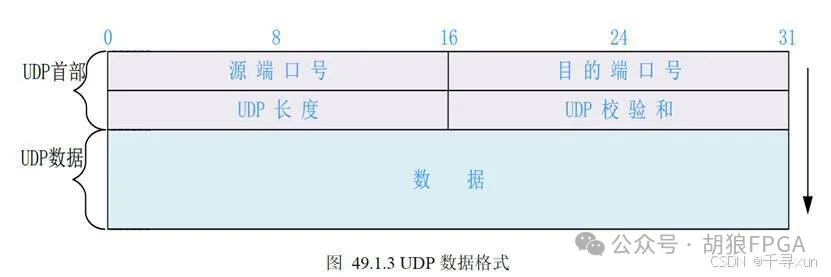

udp首部和数据段格式如下:

参考文章:

https://blog.csdn.net/weixin_62432906/article/details/146043043

文中部分图片来源于网络,如有侵权还望告知删除。
