PCB新手常见问题--晶振和MCU 电容放置

古希腊掌握嵌入式的神2025-04-18 11:30

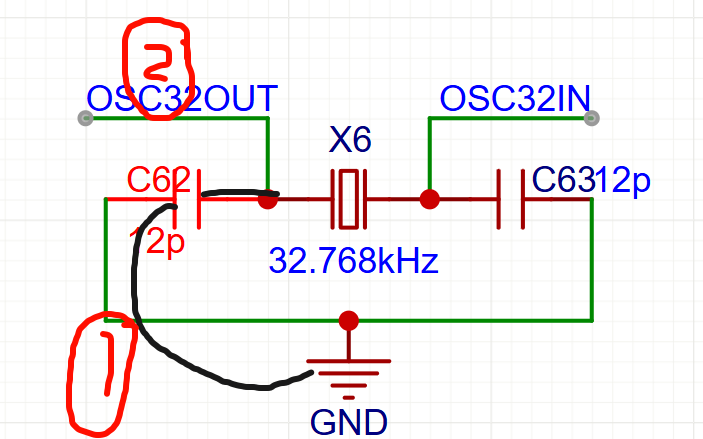

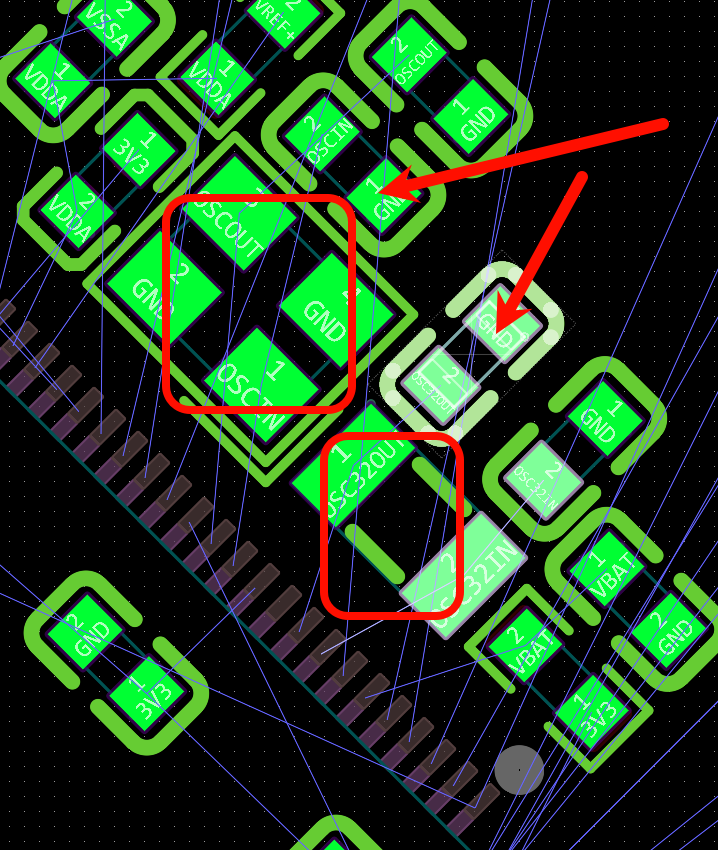

从晶振引脚出发，沿着线路查看信号走向 。看晶振引脚是否先连接到滤波电容引脚，然后从电容引脚再连接到 MCU 对应的引脚（图中 MCU 相关引脚如 PC13、PC14、PC15 等 ） 。如果线路是这样的连接顺序，就说明晶振信号先经过电容，再进入 MCU 。

顺序应该是这样的
