一、PHY与网络变压器的核心作用

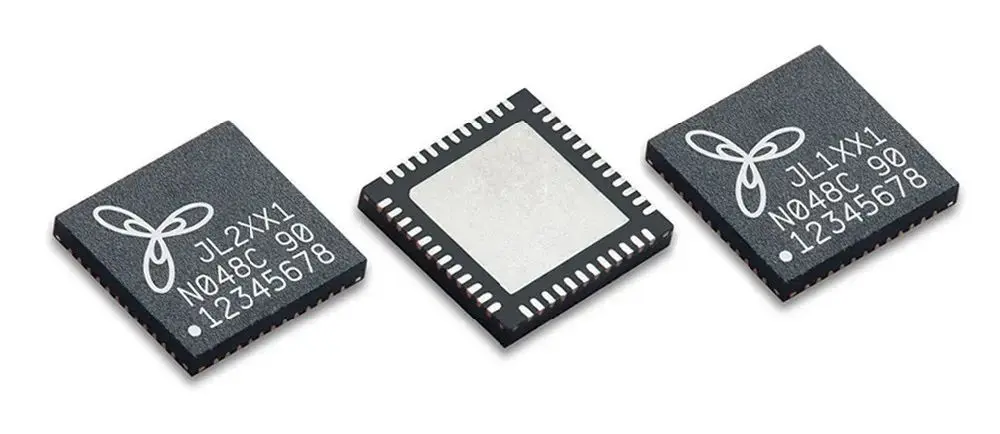

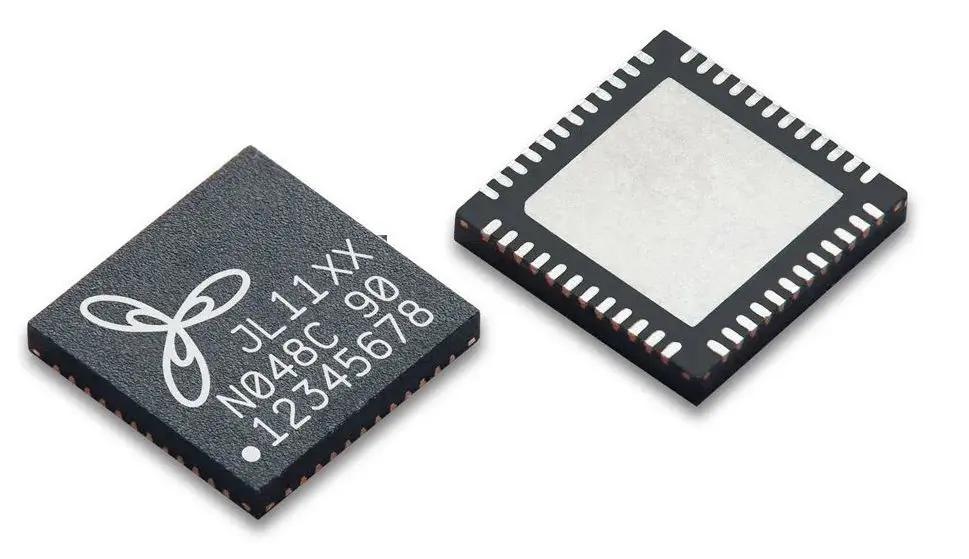

• PHY芯片（物理层芯片）
• 功能：实现数据编码（如Manchester、PAM4）、时钟恢复、链路协商（Auto-Negotiation）。
• 接口类型：MII/RMII/GMII/RGMII/SGMII等，速率覆盖10M~10G。
• 网络变压器（网变）
• 核心功能：
• 信号隔离：隔离PHY与外部线缆的直流电位差（耐压≥1500V）。
• 阻抗匹配：确保差分线阻抗稳定（100Ω±10%）。
• 共模噪声抑制：通过中心抽头接地滤除共模干扰。
──────────────────────────────────────────────────
二、不同速率下的设计原则
1. 10/100M以太网（10BASE-T/100BASE-TX）
• 信号线对：仅使用2对差分线（TX±、RX±）。
• 网变选型：
• 单端口或集成多端口（如4口网变模块）。
• 支持1:1或1:1.25匝比（适应不同PHY驱动能力）。
• 关键设计要点：
• 阻抗控制：差分线阻抗100Ω，单端线50Ω。
• 滤波电容：中心抽头对地接0.1μF+10nF电容（滤除高频噪声）。
• 布局优化：PHY与网变距离≤25mm，避免信号衰减。
2. 千兆以太网（1000BASE-T）
• 信号线对：4对差分线全双工传输（每对双向传输250Mbps）。
• 网变选型：
• 必须支持4对差分线隔离，带宽≥100MHz。
• 推荐带屏蔽壳的网变（如Halo TG系列），抑制串扰。
• 关键设计要点：
• 等长布线：同一线对内长度差≤5mil，线对间≤50mil。
• 电源去耦：PHY侧电源引脚并联10μF（低频）+0.1μF（高频）电容。
• ESD防护：网变外侧接TVS二极管（如SRV05-4，钳位电压15V）。
3. 2.5G/5G/10G以太网（Multi-Gig）
• 信号特性：
• 2.5G/5G：基于10GBASE-T技术降频，采用PAM-16编码。
• 10G：需支持500MHz以上带宽，线缆要求Cat6A/7。
• 网变选型：
• 高频特性：插入损耗≤-1dB@500MHz。
• 推荐型号：Pulse Electronics J0G-0009NL（10G兼容）。
• 关键设计要点：
• 差分对间隔离：相邻线对间距≥3倍线宽，减少串扰。
• 参考层完整性：差分线下方的GND层避免分割，保证回流路径。
• 端接电阻：PHY侧可预留49.9Ω电阻（调试时匹配阻抗）。
──────────────────────────────────────────────────
三、不同接口类型的接线设计
1. RJ45接口（铜缆）

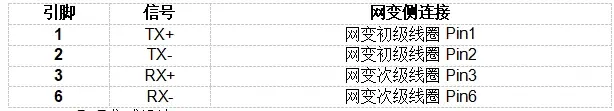

• 标准接线：
• PoE集成设计：
• 网变需支持PoE（如PD69200兼容），中心抽头接电源路径。
• 隔离电压≥1500V，避免电源与信号相互干扰。
2. SFP/SFP+接口（光纤）
• 设计差异：
• 光纤模块不含网变，PHY直接驱动光模块（需AC耦合电容）。
• 接线示例：PHY TX → 0.1μF电容 → 光模块TX。
• 阻抗匹配：
• 光模块侧阻抗通常85Ω，需通过π型网络调整（如串联2.2Ω+并联39Ω）。
──────────────────────────────────────────────────
四、通用硬件设计准则
• 电源与接地
• PHY电源分区：
• 模拟电源（AVDD）与数字电源（DVDD）独立供电，磁珠隔离（如BLM18PG121SN1）。
• 网变中心抽头接安静地（Quiet GND），与数字地单点连接。
• EMC设计
• 共模扼流圈：在网变外侧添加CMC（如DLW21HN121SQ2L），抑制辐射噪声。
• 屏蔽措施：RJ45金属外壳接机壳地，通过1nF电容隔直。
• PCB布局规范
• 分层策略：优先4层板，信号层-地-电源-信号层。
• 关键信号走线：
• 差分线对内等长，避免直角走线。
• 远离时钟、电源等噪声源，间距≥3倍线宽。
──────────────────────────────────────────────────

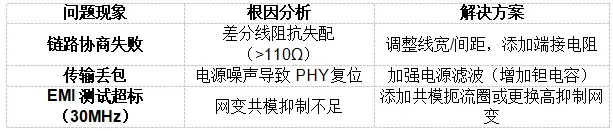

五、典型问题与解决方案
──────────────────────────────────────────────────
PHY与网络变压器的接线设计是确保以太网性能的关键环节，需根据速率、接口类型及EMC要求灵活调整。在高频场景下，阻抗控制、等长布线、电源完整性是三大核心原则，结合合理的选型与仿真验证，可显著提升系统稳定性与抗干扰能力。
