Golang从0到1实现简易版expired LRU cache带图解

1、支持Put、Get的LRU实现

想要实现一个带过期时间的LRU，从易到难，我们需要先学会如何实现一个普通的LRU，做到O(1)的Get、Put。

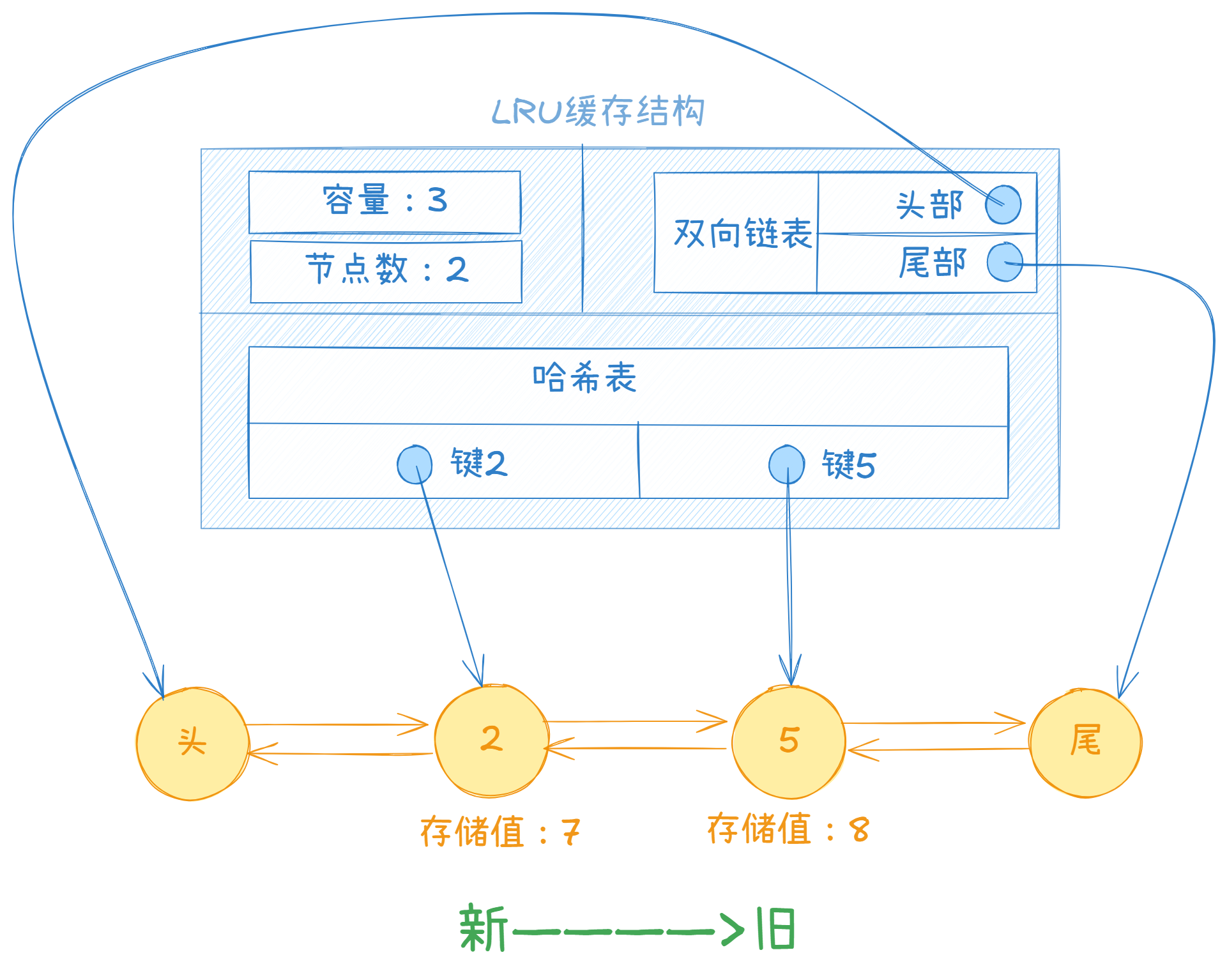

想要做到O(1)的Get，我们很容易想到使用哈希表来存储每个key对应的value ；要想实现O(1)的Put，并且能当容量满了的时候自动弹出最久未使用的元素，单纯使用哈希表是比较难实现的，因此我们可以使用一个双向链表 ，头部存放最新被使用的节点 ，尾部存放最久未使用的节点 。那么哈希表只需要记录key到node的映射，就能让我们快速的追踪到节点在双向链表中的位置。

为了使得双向链表易于维护，我们可以增加两个哨兵节点 ，分别代表头部和尾部。

到这里，我们就能确定实现一个简单操作的LRU需要涉及的数据结构：双向链表、哈希表。

1.1、数据结构定义

现在，我们将基本的数据结构 定义出来，并且定义个构造器函数。

type Node struct {
	Next, Pre *Node
	key, val  int
}

type DoubleLinkList struct {
	Head *Node
	Tail *Node
}

type LRUcache struct {
	doubleList DoubleLinkList
	KeyToNode  map[int]*Node
	cap, cnt   int
}

func Constructor(cap int) *LRUcache {
	head := &Node{}
	tail := &Node{}
	head.Next = tail
	tail.Pre = head
	lru := &LRUcache{
		doubleList: DoubleLinkList{
			Head: head,
			Tail: tail,
		},
		cap:       cap,
		KeyToNode: make(map[int]*Node, cap),
	}
	return lru
}

1.2、方法分析

我们可以先来考虑Put方法。当Put一个(key,value)对的时候，需要先检查是否存在对应的key，若存在，我们就只需要更新这个节点的值并且将节点移动至头部就可以了 ；若不存在，就需要创建一个节点，添加到头部，若LRUcache满了，就需要移除最久没使用的尾部节点。

再来考虑Get方法，假若我们能获取到key对应的节点，那么就需要将这个节点更新至链表的头部，然后返回值即可；否则，直接返回-1.

从上面的分析我们不难发现，实现Get和Put方法，需要实现三个基本操作：移除一个节点、移除尾部节点、添加节点至头部。

上面的方法，涉及到哈希表的值改变的，也需要一一处理。

接下来我们一一实现。

1.3、添加节点至头部

func (c *LRUcache) AddNode(node *Node) {
	//哈希表注册这个节点
	c.KeyToNode[node.key] = node
	//添加到链表中，头节点之后
	node.Next = c.doubleList.Head.Next
	node.Pre = c.doubleList.Head
	c.doubleList.Head.Next.Pre = node
	c.doubleList.Head.Next = node
	//更新表记录节点数
	c.cnt++
}

执行过程：

• 注册该节点到哈希表中
• 将该节点的前后指针正确设置
• 将原本的第一个节点的Pre指针设置为node
• 将头节点的Next设置为node
• 更新cnt计数器

1.4、移除节点

func (c *LRUcache) RemoveNode(node *Node) {
	//哈希表删除节点记录
	delete(c.KeyToNode, node.key)
	//更新链表
	node.Next.Pre = node.Pre
	node.Pre.Next = node.Next
	//更新计数器
	c.cnt--
}

1.5、移除尾部节点

func (c *LRUcache) RemoveTail() {
	//获取尾部节点
	node := c.doubleList.Tail.Pre
	//移除
	c.RemoveNode(node)
}

1.6、Get()

接下来，就可以实现Get和Put方法了。先来实现一下Get

func (c *LRUcache) Get(key int) int{
	//查询节点是否存在
	if node, ok := c.KeyToNode[key]; ok{
		//存在：从链表移除、添加到链表头部
		c.RemoveNode(node)
		c.AddNode(node)
		return node.val
	}else{
		//不存在，返回-1
		return -1
	}
}

1.7、Put()

Put的执行流程也比较简单：

func (c *LRUcache) Put(key int, val int) {
	//检查节点是否存在
	if node, ok := c.KeyToNode[key]; ok {
		//存在：更新节点的值、移除节点、添加节点到头部
		node.val = val
		c.RemoveNode(node)
		c.AddNode(node)
	} else {
		//不存在，先检查容量是否上限
		if c.cnt == c.cap {
			c.RemoveTail() //移除尾部节点
		}
		//容量足够，添加节点
		newNode := &Node{key: key, val: val}
		c.AddNode(newNode)
	}
}

至此，一个简单的LRU就实现了。

2、优雅实现带过期时间的LRU

现在，我们来考虑如何引入过期时间。

首先，我们当然要为每个node添加一个过期时间字段，来记录它什么时候会过期。

对于用户来说，为了保证数据是有效的，每次Get一个值，是不允许用户获取到一个过期对象的 。这里可以采用一个懒更新 的策略，当调用Get获取到一个节点的时候，应该检查是否已经过期，过期了就应该去除掉这个节点，给用户返回-1。

这样子，我们就已经对用户的值获取有了个最基本的保障，至少不会获取到已经过期的数据。接下来我们就要考虑，如何去实现节点的自动过期删除呢？

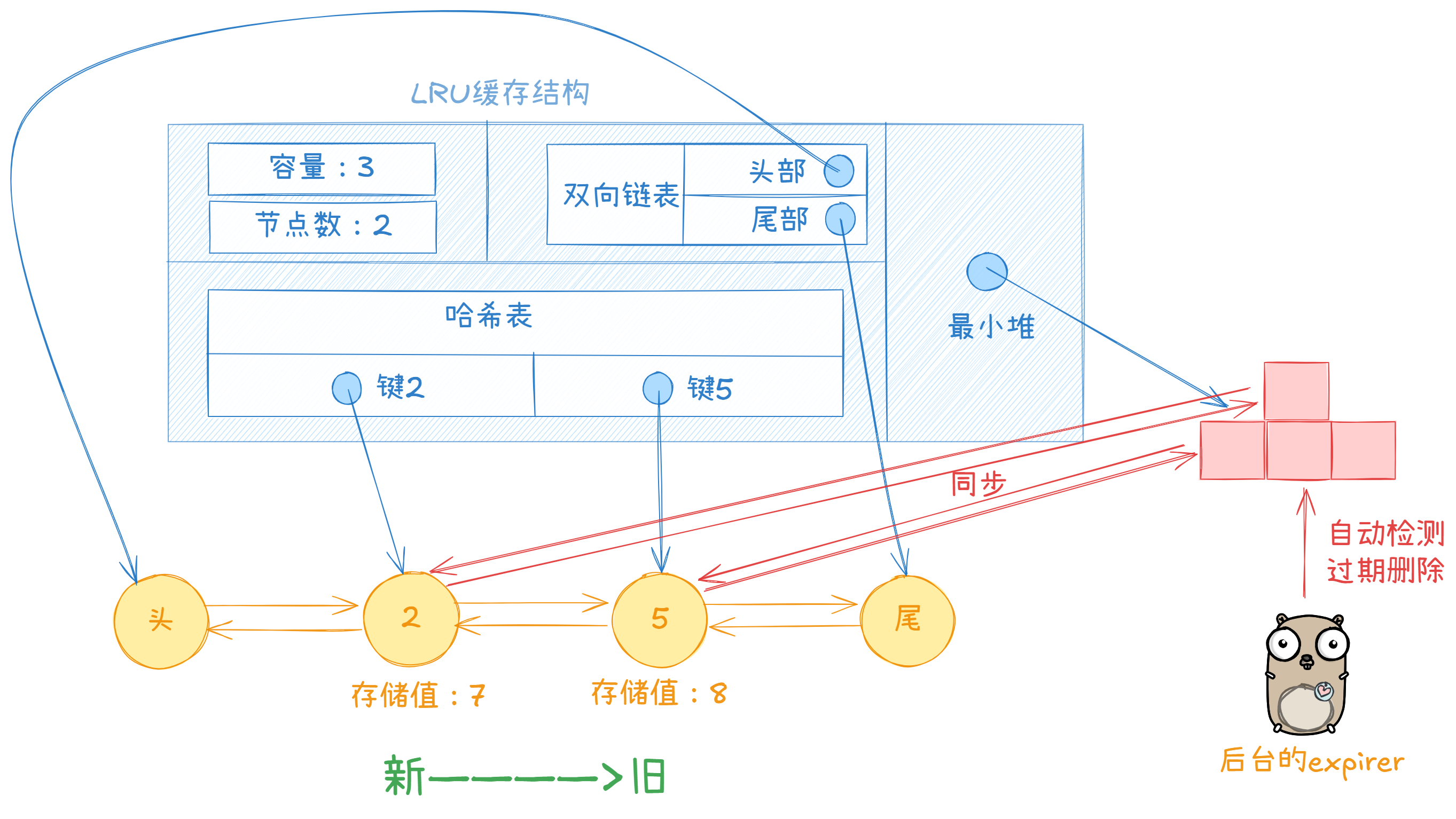

要快速的获取到最早要过期的节点 ，我们可以引入一个过期时间最小堆 ，位于堆顶的是最早将要过期的节点；然后为了实现**"自动管理"** ，我们可以引入一个协程去打理这个堆 ，每次发现节点过期了，就让这个协程自己去把节点清理掉就好了。这样子，可以做到当有节点过期了，只需要O(logn)的时间去清理掉节点，Put/Get主流程仍然只需要O（1）的时间复杂度，做到了"优雅高效"。

以为我们引入了协程，这就会有线程安全的问题，所以需要对LRU添加一把锁，来实现对操作的安全访问。

接着，我们希望当LRU存在节点的时候，再进行检查是否过期，为了防止协程长期自旋检查 ，我们可以为LRUcache添加一个sycn.Cond ，做到当没有节点的时候，就可以沉睡等待被唤醒。（一个优化的点）

接下来，我们一一修改时间。

2.1、数据结构修改

原本的node需要添加过期时间的记录，以及为了实现最小堆，需要添加index下标，记录在堆的位置。

type Node struct {
	Next, Pre *Node
	key, val  int
	index int
	expire time.Time
}

---

接着是LRUcache，添加一个最小堆结构，然后还需要添加锁，以及sync.Cond。

附带实现这个最小堆（使用container/heap）

// 最小堆实现
type MinHeap []*Node

func (h MinHeap) Less(i, j int) bool { return h[i].expire.Before(h[j].expire) }
func (h MinHeap) Len() int           { return len(h) }
func (h MinHeap) Swap(i, j int) {
	h[i], h[j] = h[j], h[i]
	h[i].index, h[j].index = i, j
}
func (h *MinHeap) Push(x interface{}) {
	n := h.Len()
	node := x.(*Node)
	node.index = n
	*h = append(*h, node)
}
func (h *MinHeap) Pop() interface{} {
	old := *h
	n := old.Len()
	node := old[n-1]
	node.index = -1
	*h = old[:n-1]
	return node
}

然后是结构的修改，和构造器修改

type LRUcache struct {
	doubleList DoubleLinkList
	KeyToNode  map[int]*Node
	cap, cnt   int

	expHeap MinHeap
	mu      sync.Mutex
	expCond sync.Cond
}

func Constructor(cap int) *LRUcache {
	head := &Node{}
	tail := &Node{}
	head.Next = tail
	tail.Pre = head
	lru := &LRUcache{
		doubleList: DoubleLinkList{
			Head: head,
			Tail: tail,
		},
		cap:       cap,
		KeyToNode: make(map[int]*Node, cap),
	}
	heap.Init(&lru.expHeap)//初始化堆
	lru.expCond = *sync.NewCond(&lru.mu)//创建cond
	go lru.expirer()
	return lru
}

2.2、清理协程实现

func (c *LRUcache) expirer() {
	for {
		//获取锁
		c.mu.Lock()
		//若列表没有节点，就沉睡等到被put唤醒
		for c.expHeap.Len() == 0 {
			c.expCond.Wait() //会自动释放锁，等待被唤醒后又尝试获取锁。
		}
		//获取堆顶节点
		node := c.expHeap[0]
		now := time.Now()
		wait := node.expire.Sub(now)
		//如果wait>0，说明还没有过期
		if wait > 0 {
			//沉睡到该节点过期
			c.mu.Unlock()
			time.Sleep(wait)
			//醒来后，要重新执行一次流程
			continue
		}
		//清理这个节点
		heap.Pop(&c.expHeap)
		c.RemoveNode(node)
		c.mu.Unlock()
	}
}

流程：

• 获取锁
• 检查队列是否为空，为空则等待被put唤醒
• 获取堆顶节点，检查是否已经到达过期时间
  • 未到达过期时间，则沉睡，当被唤醒的时候，重新检查堆顶。
• 到达了过期时间，进行清除操作

2.3、Get修改

现在引入了过期机制后，就需要检查是否过期，以及获取锁才能操作。

func (c *LRUcache) Get(key int) int {
	//修改1
	c.mu.Lock()
	defer c.mu.Unlock()
	//查询节点是否存在
	if node, ok := c.KeyToNode[key]; ok {
		//修改2，检查是否过期
		if time.Now().After(node.expire) {
			//过期了，协程还没有发现，手动帮助删除
			heap.Remove(&c.expHeap, node.index)
			c.RemoveNode(node)
			return -1
		}
		//存在：从链表移除、添加到链表头部
		c.RemoveNode(node)
		c.AddNode(node)
		return node.val
	} else {
		//不存在，返回-1
		return -1
	}
}

修改的点已经标记。

2.4、Put修改

func (c *LRUcache) Put(key int, val int, ttl time.Duration) {
	//修改1
	c.mu.Lock()
	defer c.mu.Unlock()
	//修改2，获取过期时间
	exp := time.Now().Add(ttl)
	//检查节点是否存在
	if node, ok := c.KeyToNode[key]; ok {
		//存在：更新节点的值、移除节点、添加节点到头部
		//修改3，重新设置过期时间
		node.expire = exp

		node.val = val
		c.RemoveNode(node)
		c.AddNode(node)

		//修改4，heap需要fix
		heap.Fix(&c.expHeap, node.index)
	} else {
		//不存在，先检查容量是否上限
		if c.cnt == c.cap {
			c.RemoveTail() //移除尾部节点
		}
		//容量足够，添加节点
		newNode := &Node{key: key, val: val}

		//修改4，设置节点过期时间，添加到堆，唤醒协程
		newNode.expire = exp
		c.AddNode(newNode)
		heap.Push(&c.expHeap, newNode)
		c.expCond.Signal()
	}
}

Put方法的流程：

• 获取锁
• 检查节点是否存在
  • 存在：进行节点的移除、节点值更新、节点添加、heap修复
  • 不存在：检查容量，容量超出则移除尾部节点；进行节点的创建，节点的添加，heap的添加，唤醒协程

于是，我们就完成了带过期时间的LRU。

2.5、代码全览

package main

import (
	"container/heap"
	"fmt"
	"sync"
	"time"
)

type Node struct {
	Next, Pre *Node
	key, val  int
	index     int
	expire    time.Time
}

type DoubleLinkList struct {
	Head *Node
	Tail *Node
}

// 最小堆实现
type MinHeap []*Node

func (h MinHeap) Less(i, j int) bool { return h[i].expire.Before(h[j].expire) }
func (h MinHeap) Len() int           { return len(h) }
func (h MinHeap) Swap(i, j int) {
	h[i], h[j] = h[j], h[i]
	h[i].index, h[j].index = i, j
}
func (h *MinHeap) Push(x interface{}) {
	n := h.Len()
	node := x.(*Node)
	node.index = n
	*h = append(*h, node)
}
func (h *MinHeap) Pop() interface{} {
	old := *h
	n := old.Len()
	node := old[n-1]
	node.index = -1
	*h = old[:n-1]
	return node
}

type LRUcache struct {
	doubleList DoubleLinkList
	KeyToNode  map[int]*Node
	cap, cnt   int

	expHeap MinHeap
	mu      sync.Mutex
	expCond sync.Cond
}

func Constructor(cap int) *LRUcache {
	head := &Node{}
	tail := &Node{}
	head.Next = tail
	tail.Pre = head
	lru := &LRUcache{
		doubleList: DoubleLinkList{
			Head: head,
			Tail: tail,
		},
		cap:       cap,
		KeyToNode: make(map[int]*Node, cap),
	}
	heap.Init(&lru.expHeap)              //初始化堆
	lru.expCond = *sync.NewCond(&lru.mu) //创建cond
	go lru.expirer()
	return lru
}
func (c *LRUcache) expirer() {
	for {
		//获取锁
		c.mu.Lock()
		//若列表没有节点，就沉睡等到被put唤醒
		for c.expHeap.Len() == 0 {
			c.expCond.Wait() //会自动释放锁，等待被唤醒后又尝试获取锁。
		}
		//获取堆顶节点
		node := c.expHeap[0]
		now := time.Now()
		wait := node.expire.Sub(now)
		//如果wait>0，说明还没有过期
		if wait > 0 {
			//沉睡到该节点过期
			c.mu.Unlock()
			time.Sleep(wait)
			//醒来后，要重新执行一次流程
			continue
		}
		//清理这个节点
		heap.Pop(&c.expHeap)
		c.RemoveNode(node)
		c.mu.Unlock()
	}
}
func (c *LRUcache) AddNode(node *Node) {
	//哈希表注册这个节点
	c.KeyToNode[node.key] = node
	//添加到链表中，头节点之后
	node.Next = c.doubleList.Head.Next
	node.Pre = c.doubleList.Head
	c.doubleList.Head.Next.Pre = node
	c.doubleList.Head.Next = node
	//更新表记录节点数
	c.cnt++
}

func (c *LRUcache) RemoveNode(node *Node) {
	//哈希表删除节点记录
	delete(c.KeyToNode, node.key)
	//更新链表
	node.Next.Pre = node.Pre
	node.Pre.Next = node.Next
	//更新计数器
	c.cnt--
}

func (c *LRUcache) RemoveTail() {
	//获取尾部节点
	node := c.doubleList.Tail.Pre
	//移除
	c.RemoveNode(node)
}

func (c *LRUcache) Get(key int) int {
	//修改1
	c.mu.Lock()
	defer c.mu.Unlock()
	//查询节点是否存在
	if node, ok := c.KeyToNode[key]; ok {
		//修改2，检查是否过期
		if time.Now().After(node.expire) {
			//过期了，协程还没有发现，手动帮助删除
			heap.Remove(&c.expHeap, node.index)
			c.RemoveNode(node)
			return -1
		}
		//存在：从链表移除、添加到链表头部
		c.RemoveNode(node)
		c.AddNode(node)
		return node.val
	} else {
		//不存在，返回-1
		return -1
	}
}

func (c *LRUcache) Put(key int, val int, ttl time.Duration) {
	//修改1
	c.mu.Lock()
	defer c.mu.Unlock()
	//修改2，获取过期时间
	exp := time.Now().Add(ttl)
	//检查节点是否存在
	if node, ok := c.KeyToNode[key]; ok {
		//存在：更新节点的值、移除节点、添加节点到头部
		//修改3，重新设置过期时间
		node.expire = exp

		node.val = val
		c.RemoveNode(node)
		c.AddNode(node)

		//修改4，heap需要fix
		heap.Fix(&c.expHeap, node.index)
	} else {
		//不存在，先检查容量是否上限
		if c.cnt == c.cap {
			c.RemoveTail() //移除尾部节点
		}
		//容量足够，添加节点
		newNode := &Node{key: key, val: val}

		//修改4，设置节点过期时间，添加到堆，唤醒协程
		newNode.expire = exp
		c.AddNode(newNode)
		heap.Push(&c.expHeap, newNode)
		c.expCond.Signal()
	}
}
func (c *LRUcache) Print() {
	for node := c.doubleList.Head; node != nil; node = node.Next {
		fmt.Printf("%d -> ", node.key)
	}
	fmt.Println()
}
func main() {
	cache := Constructor(2)
	cache.Put(10, 101, time.Second)
	cache.Print()

	time.Sleep(time.Second)
	fmt.Println(cache.Get(10))

	cache.Put(9, 99, time.Second*2)
	cache.Print()

	cache.Put(7, 77, time.Second)
	cache.Print()

	time.Sleep(2 * time.Second)
	cache.Print()
}

3、测试

func (c *LRUcache) Print() {
	for node := c.doubleList.Head; node != nil; node = node.Next {
		fmt.Printf("%d -> ", node.key)
	}
	fmt.Println()
}
func main() {
	cache := Constructor(2)
	cache.Put(10, 101, time.Second)
	cache.Print()

	time.Sleep(time.Second)
	fmt.Println(cache.Get(10))

	cache.Put(9, 99, time.Second*2)
	cache.Print()

	cache.Put(7, 77, time.Second)
	cache.Print()

	time.Sleep(2 * time.Second)
	cache.Print()
}

输出如下：

0 -> 10 -> 0 ->
-1
0 -> 9 -> 0 ->
0 -> 7 -> 9 -> 0 ->
0 -> 0 ->

可以看到，过期的节点已经被成功自动删除了，同时原本的LRU功能保持不变。
