ArcGIS拼接、镶嵌同一空间位置的不同遥感影像

  本文介绍在ArcGIS 下属的ArcMap软件中,对处于同一空间位置的多幅栅格图像加以拼接、融合与叠加等操作的方法。

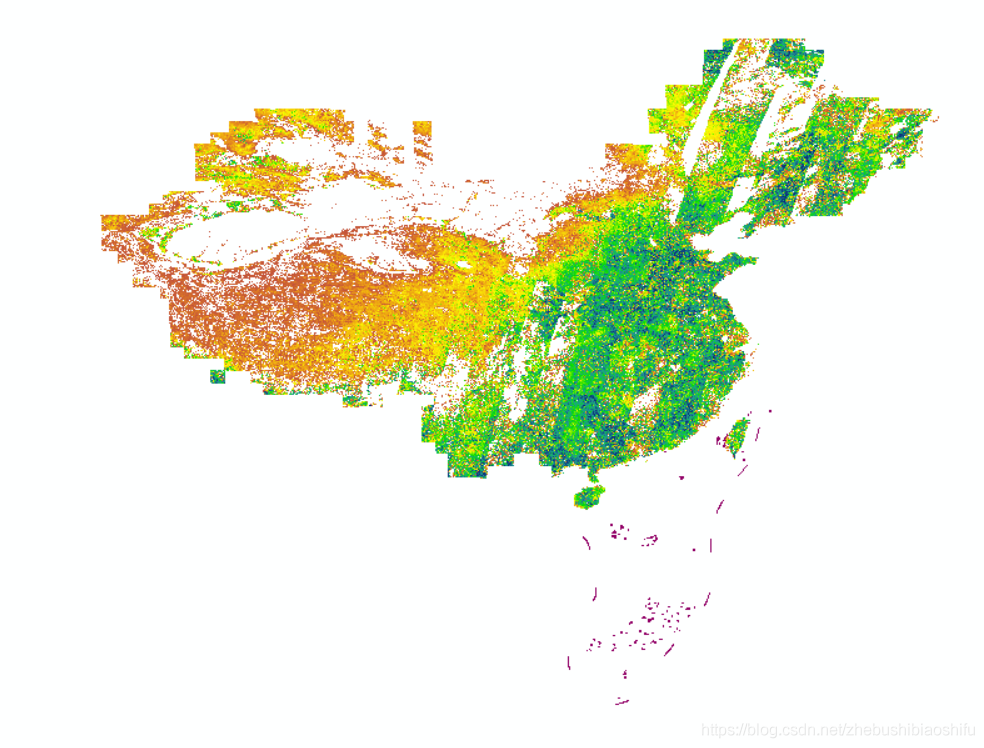

  假如现在我们分别有以下三幅栅格图像,三者分别是独立的三个图层。第一个图层如下图,可以看到其中部地区有明显的条带状空白。

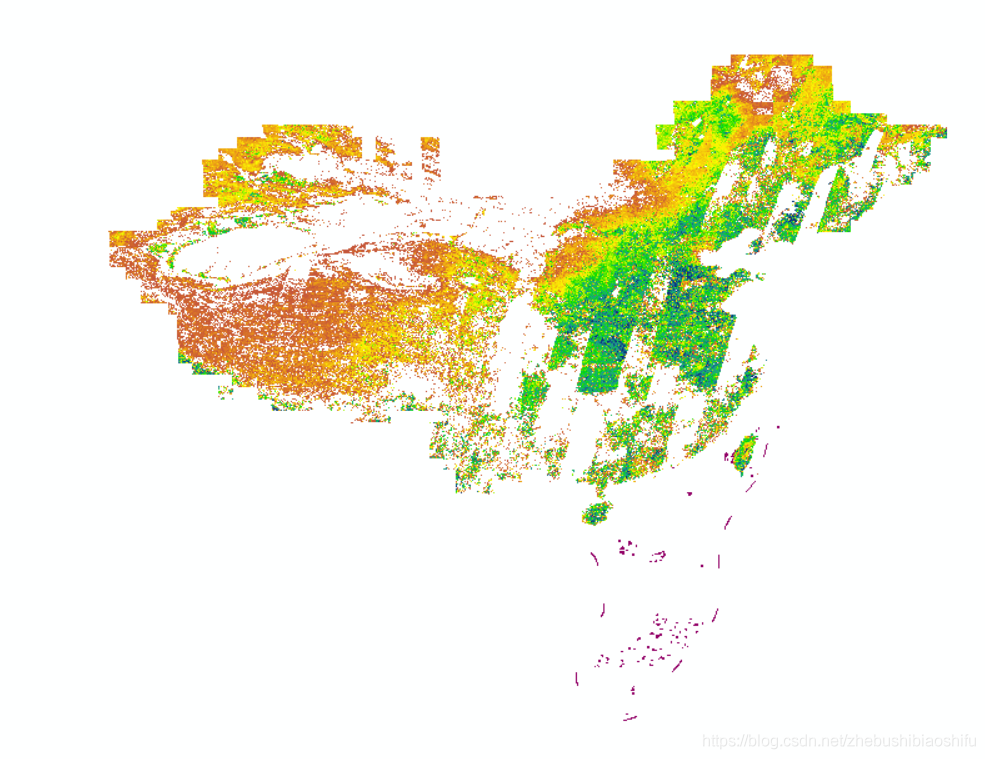

  第二个图层如下图,可以看到其东北地区有明显的条带状空白。

  第三个图层如下图,可以看到其中南部地区有明显的条带状空白。

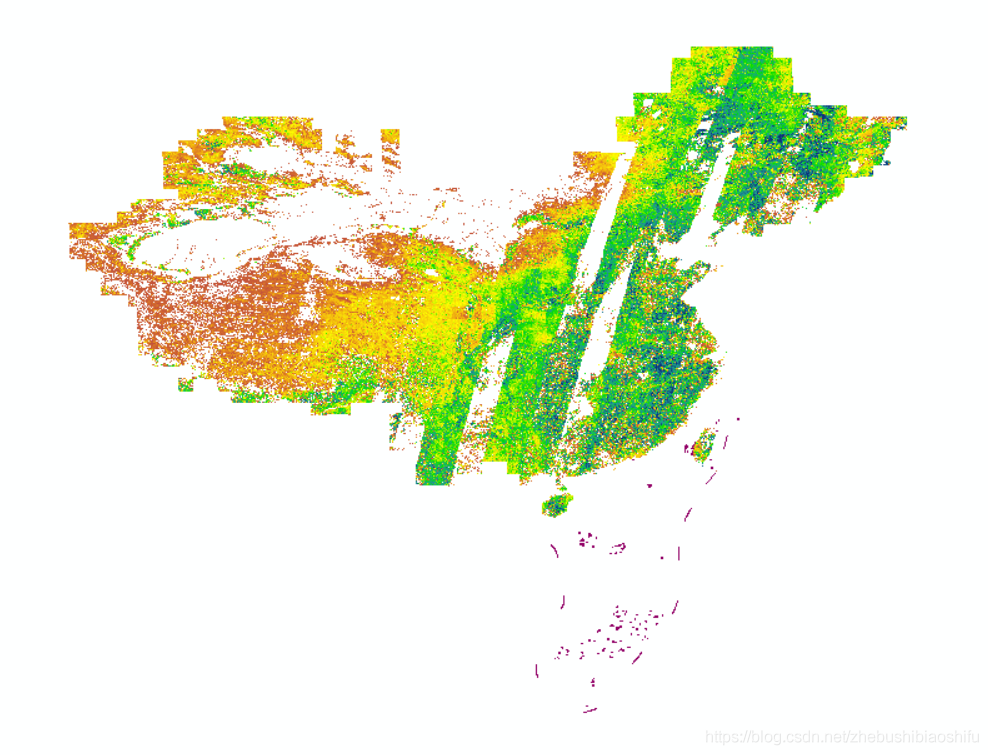

  而如果我们将三幅图层同时叠加在一起,看一下效果。

  可以发现,三幅图像如果放在一起便会具有较好的效果,条带状空白区域明显减少了很多。但是这样子我们是叠加放在一起的,也就是其三者还是独立的,怎么样能够将他们放置在一个图层并实现上述效果呢?

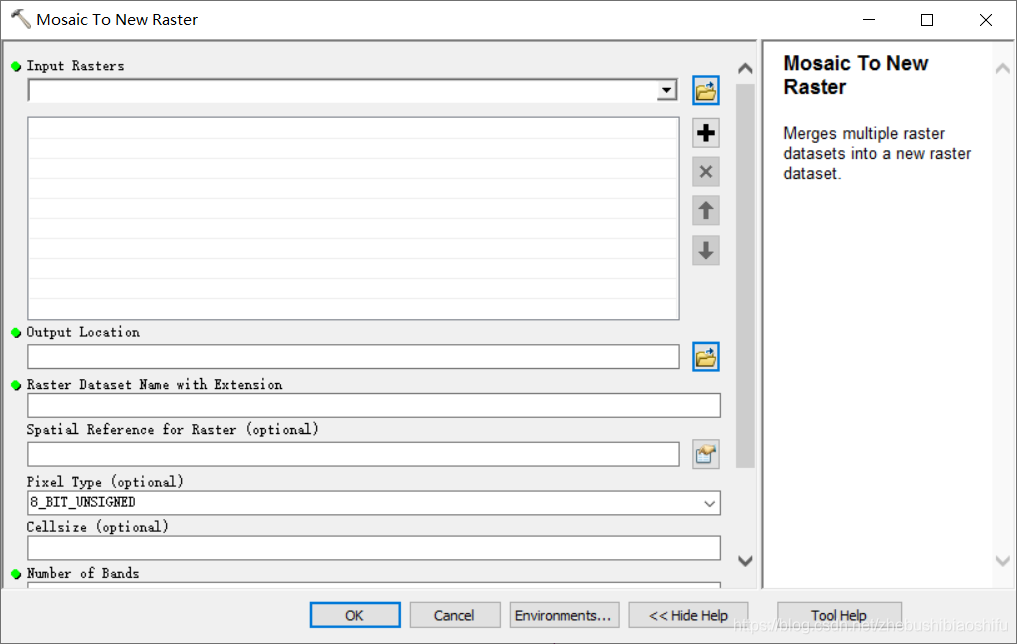

  选择"System Toolboxes "→"Data Management Tools.tbx "→"Raster "→"Raster Dataset "→"Mosaic To New Raster"。

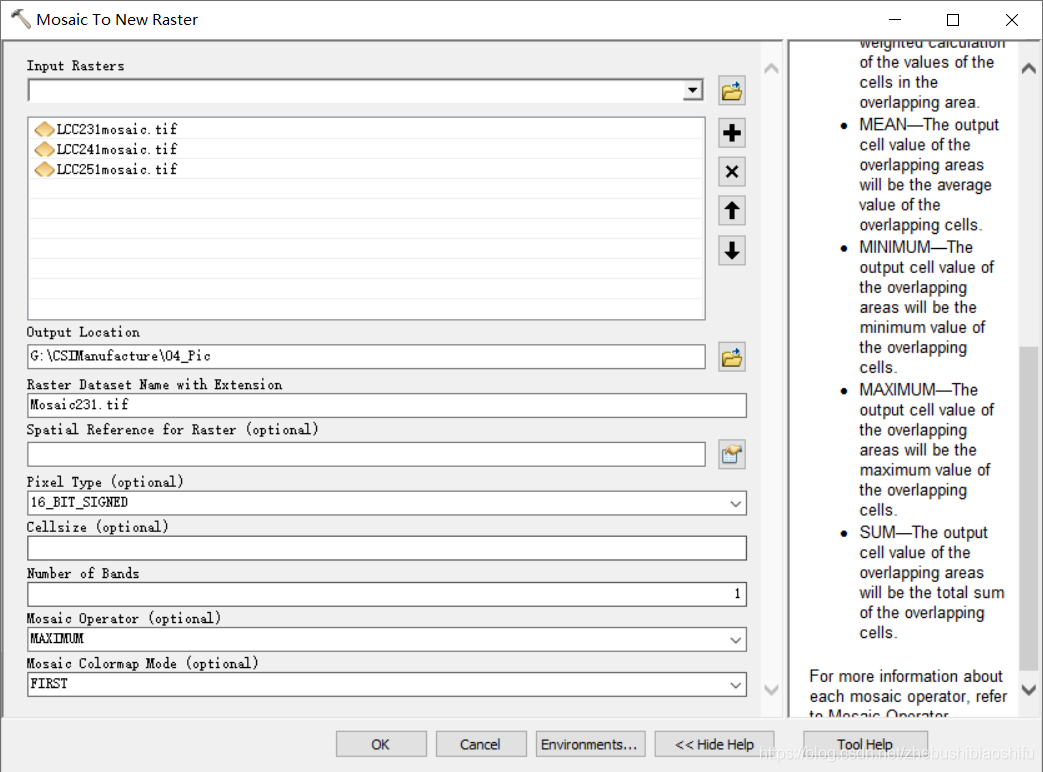

  在打开的弹窗中,分别配置相关信息。

  其中,第一项"Input Rasters "为输入图层,本文中也就是开头提及的三个图层;第二、三项分别为输出图层的路径与文件名;"Pixel Type "大家依据实际需要选择即可,建议大家将其选择为与输入图层一致的类型;"Number of Bands "同样设置为与原图层一致;"Mosaic Operator "为所有输入图层中重叠部分像元取值方法,我们选择"MAXIMUM ",也就是重合像素的值选择为三幅图中最大的那个像素值,"Mosaic Operator"其他的选项含义大家查看右侧的帮助栏即可。

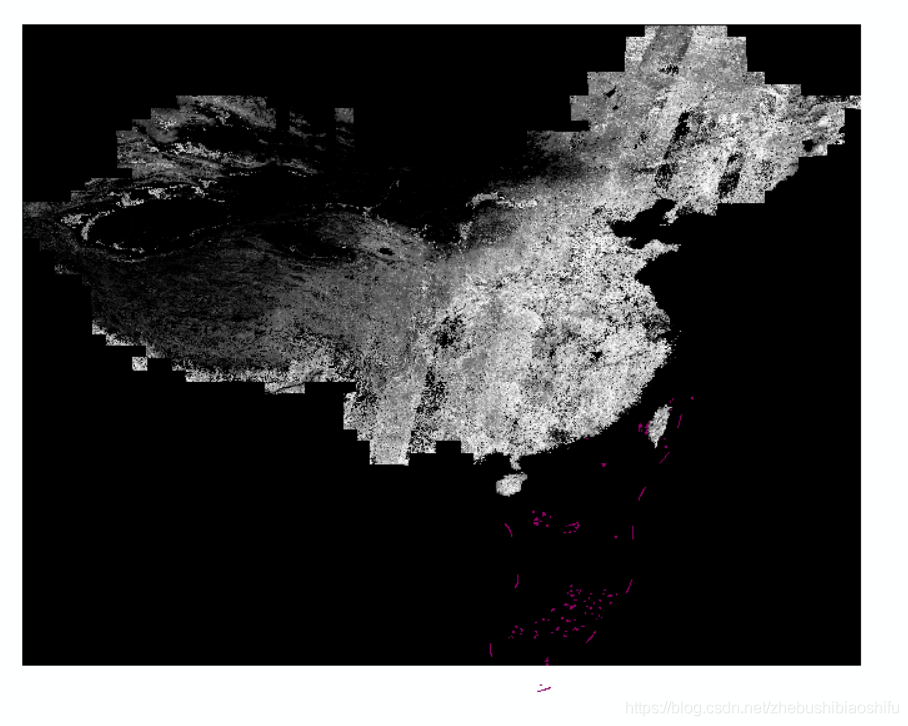

  点击"OK",得到新的图层。

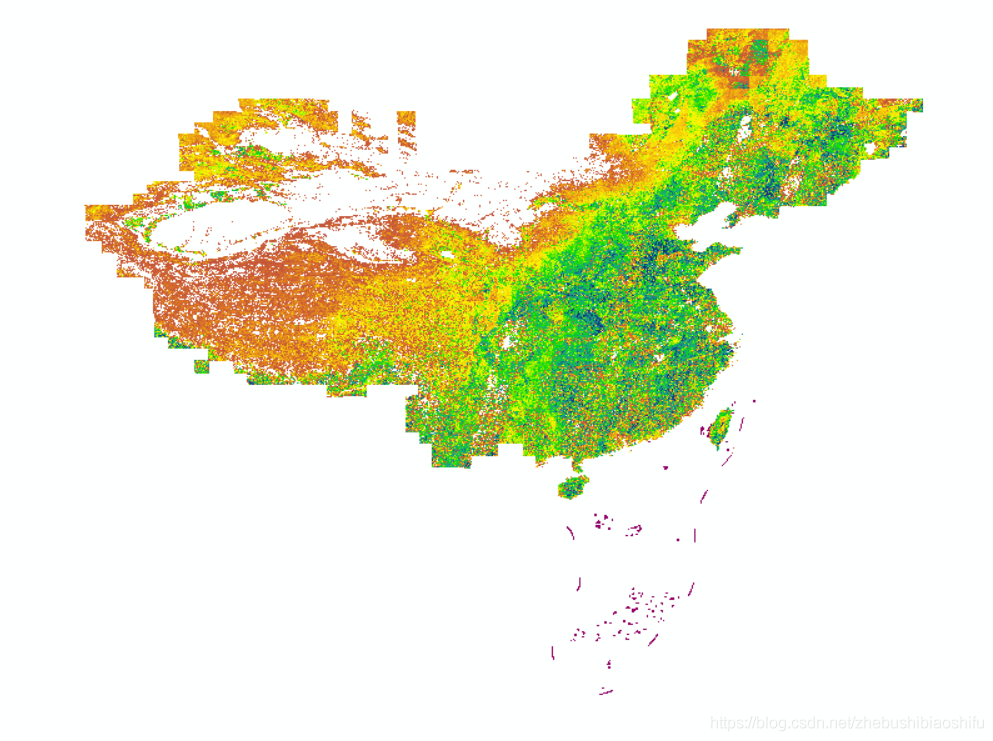

  调整一下配色,可以看到实现了在一个图层中显示原本三个图层叠加的效果。

  至此,大功告成。
