第13篇:Linux程序访问控制FPGA端Switch<二>

**Q:**如何写.c代码读取滑动开关SW的值显示在数码管HEX上?

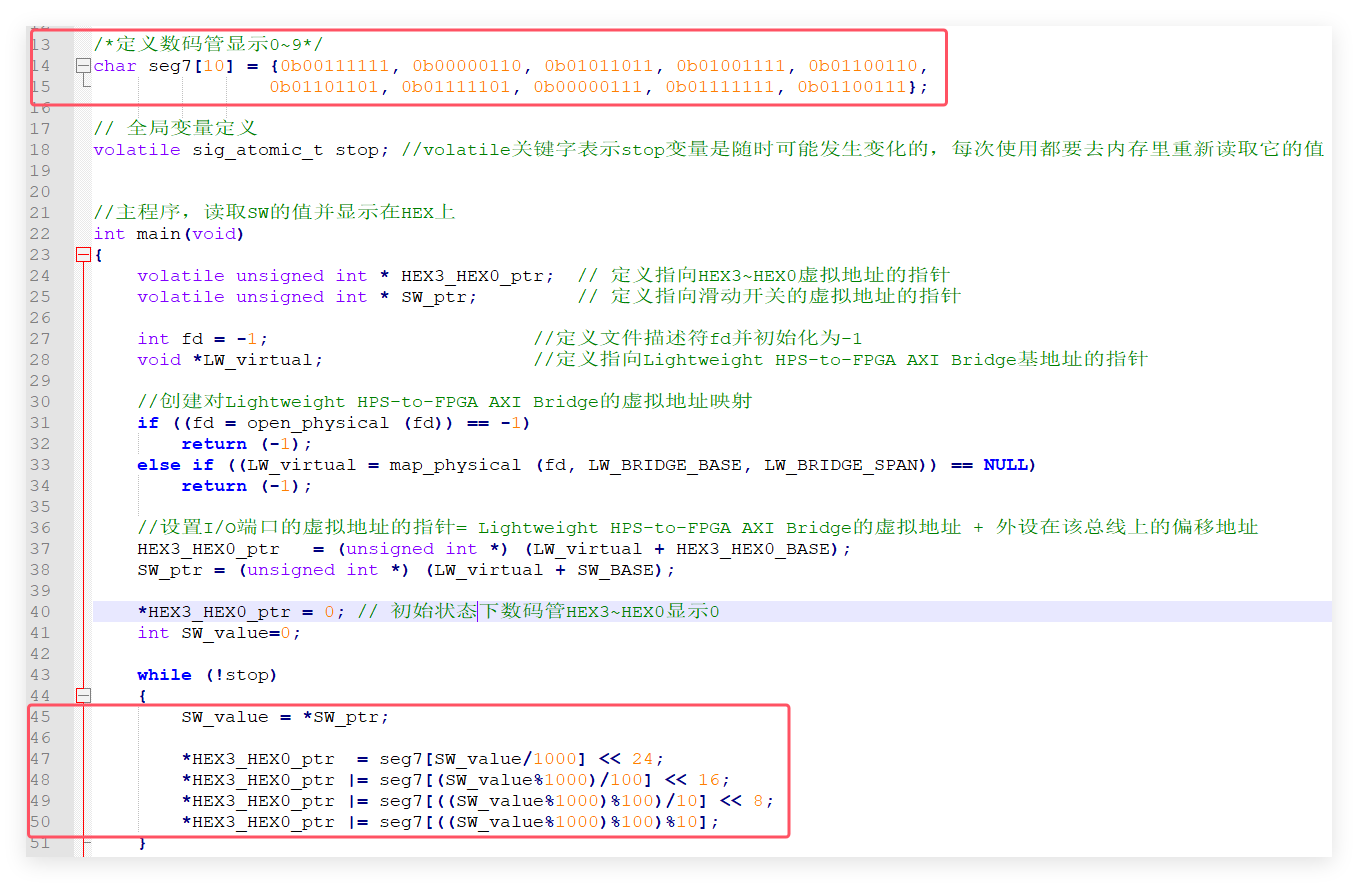

**A:**DE1-SoC开发板10个滑动开关可设定表示的二进制数为11 1111 1111~00 0000 0000,将其转换为十进制数即1023~0,本次实验将开关设定的值以十进制数形式显示在4个数码管上。如以下部分代码,开关的值SW_value/1000再左移24位,表示将十进制数的千位显示在HEX3上,[SW_value%1000]/100再左移16位表示将十进制数的百位显示在HEX2上,以此类推将十位数和个位数分别显示在HEX1和HEX0上。

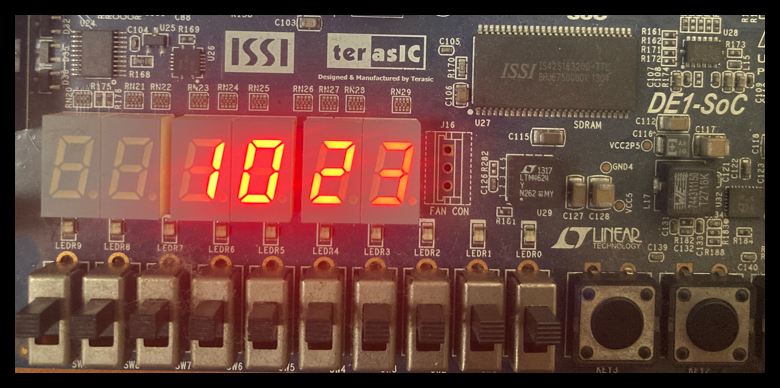

在DE1-SoC-UP Linux系统中编译并运行程序,手动再上下拨动设置SW,HEX3~JEX0上会对应显示其设定的十进制数值,如SW[9:0]设置为11 1111 1111,HEX3~JEX0上显示为1023。
