OSPF中DR/BDR的选举

OSPF 开放式最短路径优先协议-CSDN博客

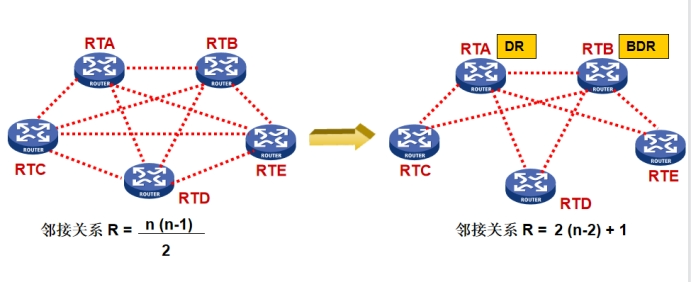

选举原因:广播网络中使路由信息交换更加高速有序,可以降低需要维护的邻接关系数量

基本概念:

DR (Designated Router, 指定路由器):负责在广播网络(以太网)或NBMA网络中代表整个网络与其他路由器建立邻接关系。能够减少 LSA 洪泛,优化邻居关系数量,非 DR/BDR 路由器仅与 DR/BDR 同步

BDR (Backup Designated Router, 备份指定路由器):作为 DR 的备份,当 DR 失效时自动接管其职责

  • DR/BDR 是接口级概念(同一个路由器的不同接口可以分别担任 DR/BDR)。
  • 只有广播网络 (Broadcast)和 NBMA网络需要选举 DR/BDR,点对点(P2P)网络不需要。

选举规则

范围:每个网段都需要选出一个DR和BDR

时间:40s(等同于死亡时间)

DR/BDR 的选举基于以下优先级(非抢占式选举):

1.优先级(Priority):优先级越高,越可能成为 DR/BDR

  • 范围:0---255(默认 是1,当优先级为0 时表示不参与选举)

2.Router ID :如果优先级相同,则比较 Router ID(较大的胜出)。

  • 区分和标识不同的路由器 ,本质由32位二进制构成(格式统一,且全网唯一)

Router ID 选举顺序:

  • 1.手动配置的 router-id
  • 2.最大的活跃环回接口 IP
  • 3.最大的物理接口 IP
  • 选举是非抢占的(即使新加入的路由器优先级更高,也不会抢占现有 DR/BDR)

  • 只有重启 OSPF 进程或接口重置时才会重新选举

  • 一个广播域内部,至少需要4台设备才能看到邻居关系

  • DRother与DR建立的是邻接关系

    DRother与BDR建立邻接关系

    DR /BDR建立邻接关系

    DRother之间保持邻居关系
