永磁同步电机控制算法--线性ADRC转速环控制器(一阶、二阶)

一、原理介绍

搭建一阶、二阶线性ADRC转速环控制器,通常一阶ADRC包括一阶LTD、二阶LESO、LSEF,二阶ADRC包括二阶LTD、三阶LESO、LSEF。

原理部分参考了这篇知乎自抗扰控制-ADRC - 知乎

二、仿真验证

在MATLAB/simulink里面验证所提算法,采用和实验中一致的控制周期1e-4,电机部分计算周期为1e-6。仿真工况为电机空载零速启动,0s阶跃给定转速1000rpm,0.5s施加额定负载

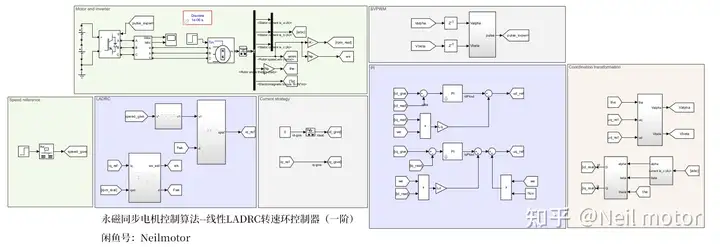

一阶线性ADRC仿真模型如下所示:

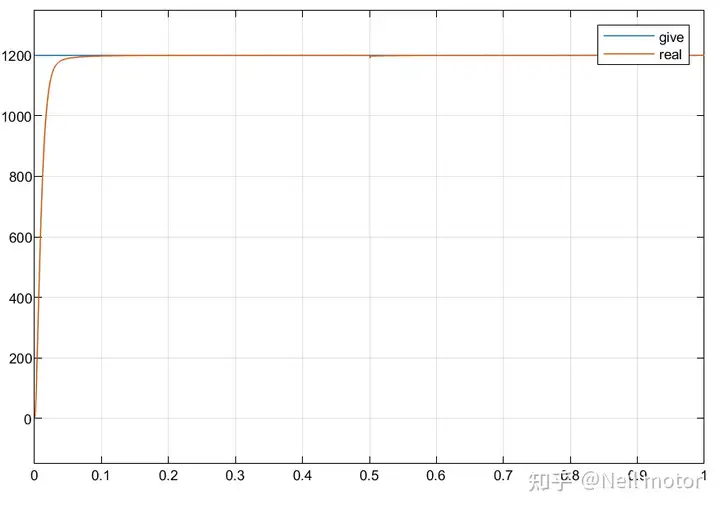

2.1转速

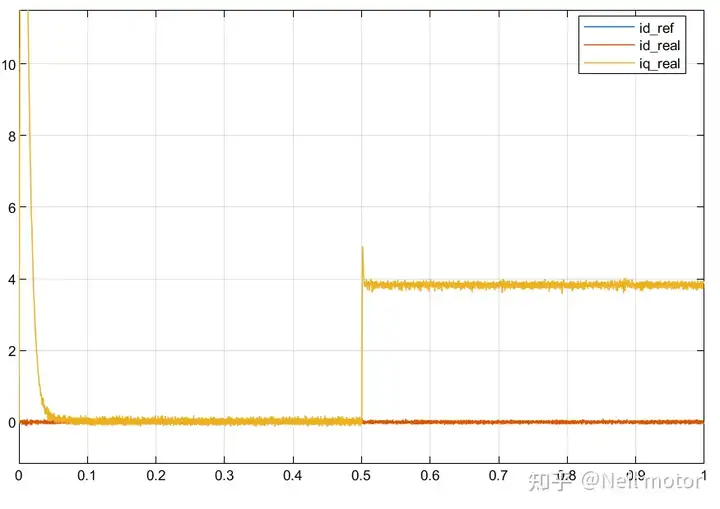

2.2dq轴电流

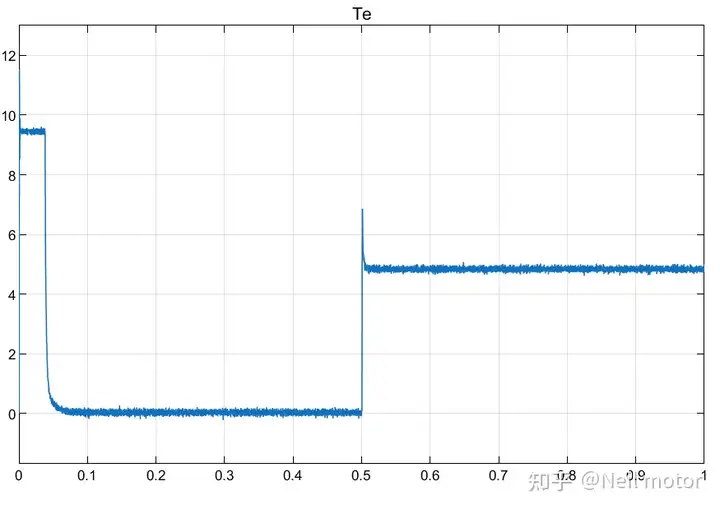

2.3电磁转矩

2.4三相电流

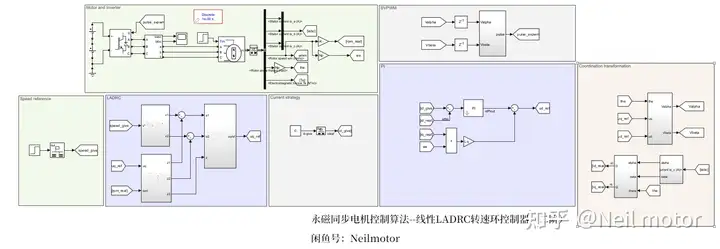

二阶线性ADRC(Uq)仿真模型如下所示:

2.5转速

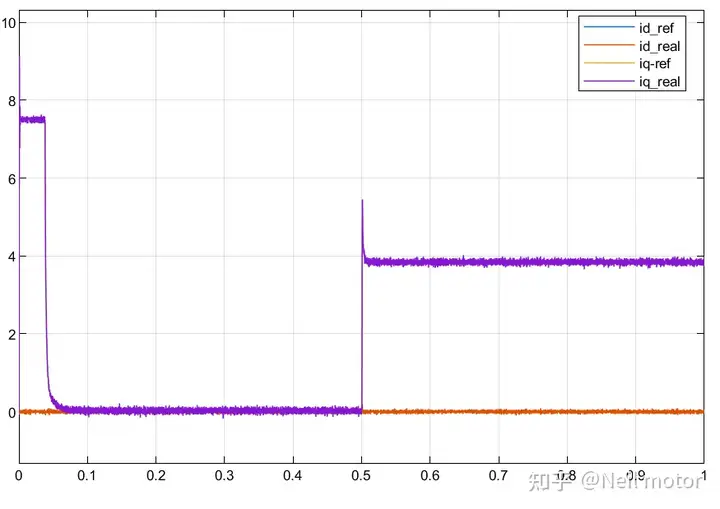

2.6dq轴电流

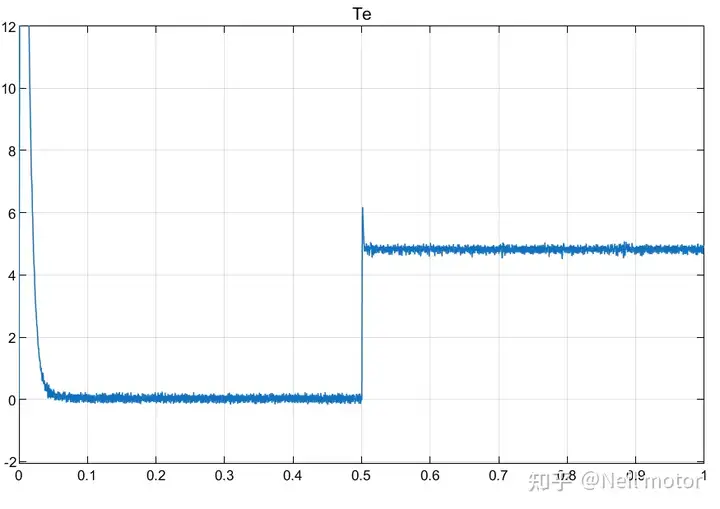

2.7电磁转矩

2.8三相电流
