4G模块——大夏龙雀DX-CT511-A使用记录

4G模块------大夏龙雀DX-CT511-A使用记录

加回车换行

115200波特率

重启：

AT+RESET

6、关闭HTTP服务：

AT$HTTPCLOSE

关闭网路

AT+NETCLOSE

1、TCP单连接透传：

2、配置APN

AT+QICSGP=1,1,"","",""

3、开启移动网路

AT+NETOPEN

收到+NETOPEN:SUCCESS则开启成功

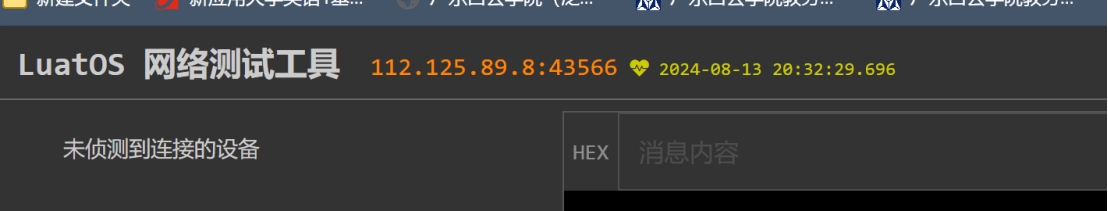

网路测试工具

http://netlab.luatos.com/

5、建立连接会话

AT+CIPOPEN=1,"TCP","112.125.89.8",43566

6、发送数据给会话1，（未指定长度）

AT+CIPSEND=1

6、发送数据给会话1，（指定长度5）

AT+CIPSEND=1,5

8、关闭指定会话

AT+CIPCLOSE=1

二、TCP多连接透传

创建多个会话

AT+CIPOPEN=1,"TCP","112.125.89.8",43566

AT+CIPOPEN=2,"TCP","112.125.89.8",43566

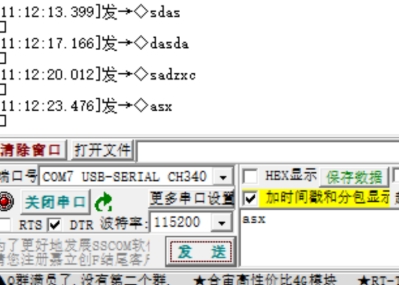

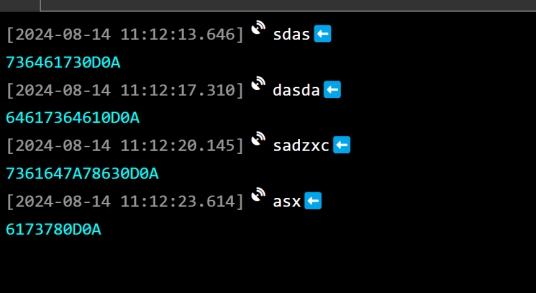

发送数据到会话1,2

AT+CIPSEND=1

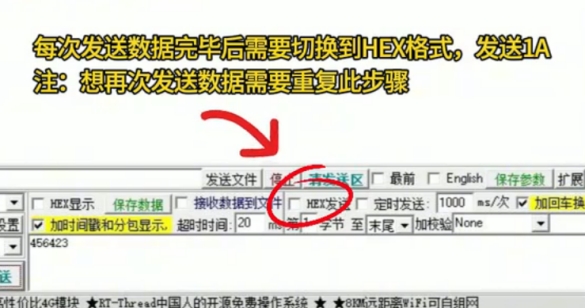

数据：xkcvlcv

1a（hex）

AT+CIPSEND=2

数据：dfajdkfa

关闭指定会话

AT+CIPCLOSE=1

AT+CIPCLOSE=2

三、TCP数据传输模式

1、配置APN

AT+QICSGP=1,1,"","",""

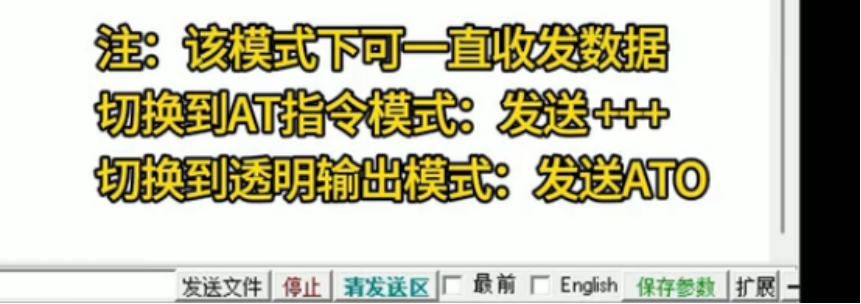

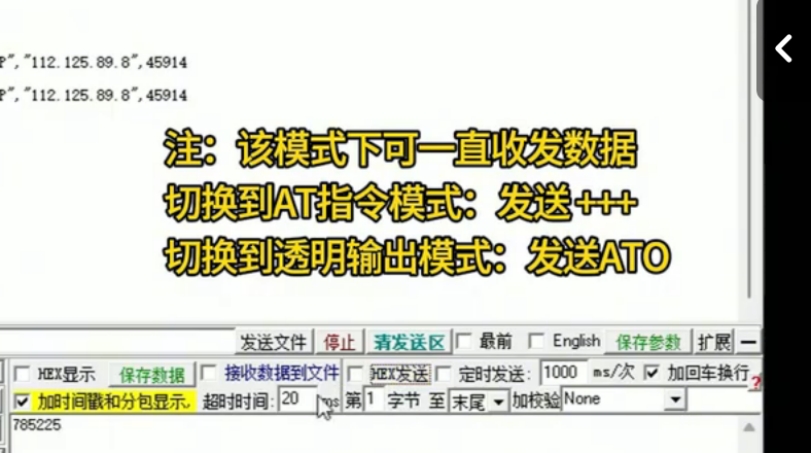

2、设置为数据传输模式

AT+CIPMODE=1

注：前面已开启网路则需先关闭网路

AT+NETCLOSE

3、开启移动网路

AT+NETOPEN

4、建立连接对话

AT+CIPOPEN=0,"TCP","112.125.89.8",46719

、

5、关闭指定会话

AT+CIPCLOSE=0

四、UDP单连接透传

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、开启移动网路

AT+NETOPEN

注：前面已开启网路则需先关闭网路

AT+NETCLOSE

网路测试工具

http://netlab.luatos.com/

AT+RESET

4、建立UDP连接对话

AT+CIPOPEN=1,"UDP",,

表识会话1

5、发送数据给会话1，（指定长度5）

AT+CIPSEND=1,5," 112.125.89.8",42809

未完成

四、UDP连接透传

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、设置为数据传输模式

AT+CIPMODE=1

3、开启移动网路

AT+NETOPEN

注：前面已开启网路则需先关闭网路

AT+NETCLOSE

网路测试工具

http://netlab.luatos.com/

AT+RESET

4、建立UDP连接对话

AT+CIPOPEN=0,"UDP","112.1125.89.8",47803

表识会话1

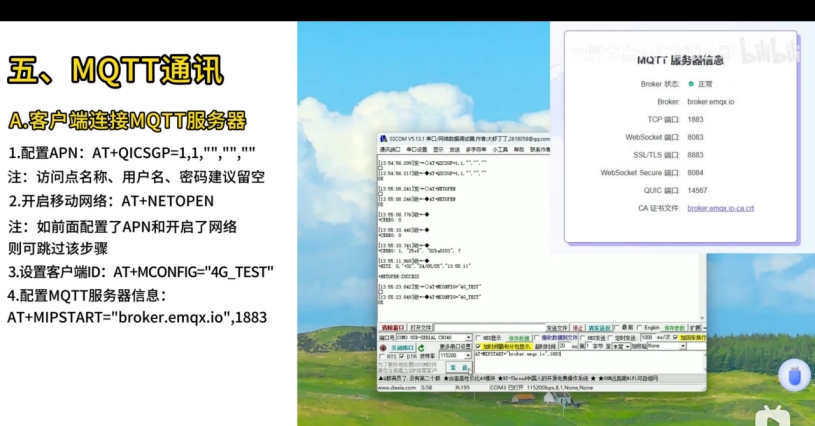

五、MQTT通信

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、开启移动网路

AT+NETOPEN

注：前面已开启网路则需先关闭网路

AT+NETCLOSE

3、设置客户端ID

AT+MCONFIG="4G_TEST"

4、配置MQTT服务器信息

AT+MIPSTART="broker.emqx.io",1883

5、连接MQTT服务器

AT+MCONNECT=1,60

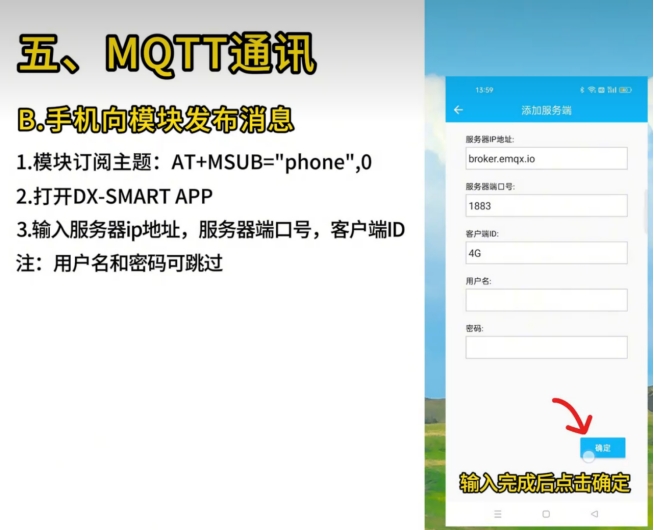

5、手机端配置

打开手机大夏龙雀app，选择MQTT连接

1、模块订阅主题

AT+MSUB="phone",0

可更改，保持手机端发布主题"phone"与模块订阅的主题一致"phone"

手机端：app里点击发布

填入主题"phone"，内容：xxx

2、模块向手机发布消息(若失败则倒退配置)

1手机端app点击订阅，输入订阅的主题"4G",点击保存

模块端：发布主题

AT+MPUB="4G",0,0,"My 4G connect!!!"

主题名+质量等级+保留标志+内容

六、HTTP透传

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、开启HTTP服务：

AT$HTTPOPEN

3、打开测试网址

http://www.testingmcafeesites.com

4、选择HTTP的URL和端口号

选择的网址：

http://www.testingmcafeesites.com/testcat_al.html

命令：

AT$HTTPPARA=http://www.testingmcafeesites.com/testcat_al.html,80,0,0

注：HTTP默认的端口号为80

HTTPS默认端口号为433

5、选择HTTP请求类型：

AT$HTTPACTION=0

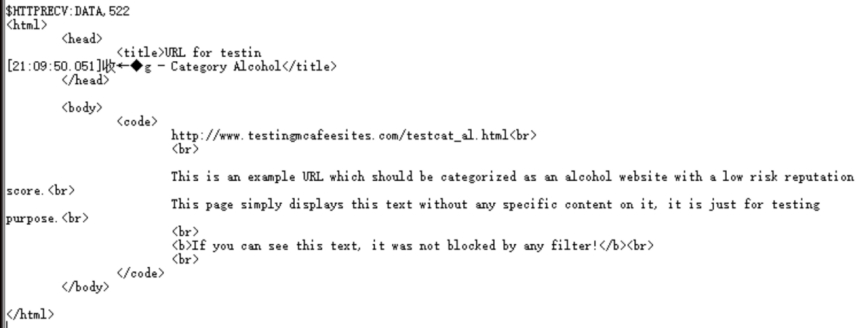

得到：

将这段内容保存并修改后缀为.html

打开即为网页内容

6、关闭HTTP服务：

AT$HTTPCLOSE

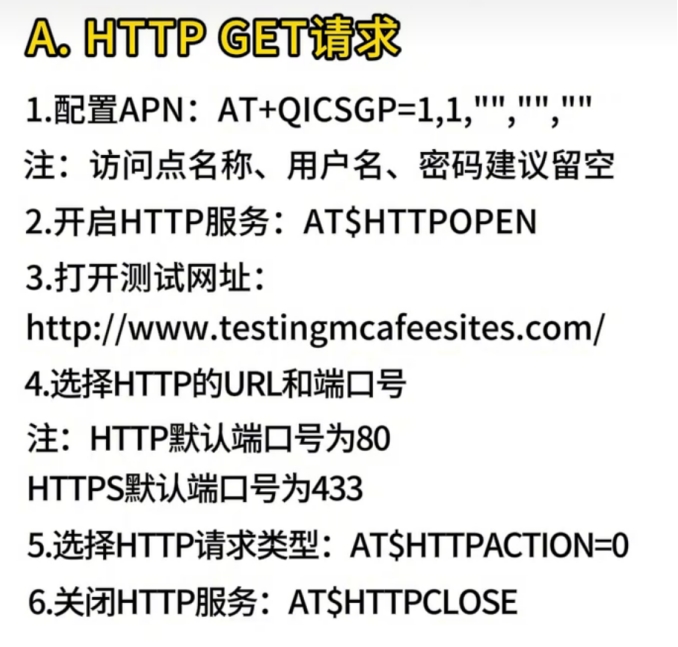

A、HTTP GET请求

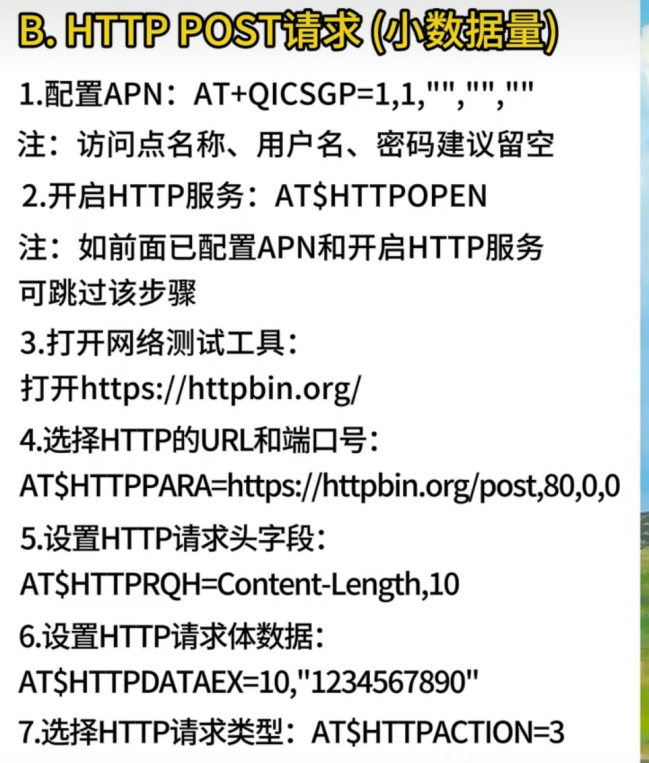

B、HTTP POST请求（小数据量）

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、开启HTTP服务：

AT$HTTPOPEN

注：前面已配置则可跳过12

3、打开网路测试工具

https://httpbin.org/

4、选择HTTP的URL和端口号

AT$HTTPPARA=https://httpbin.org/post,80,0,0

注：HTTP默认的端口号为80

HTTPS默认端口号为433

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=https://httpbin.org/post,80,0,0

5、设置HTTP请求头字段：

AT$HTTPRQH=Content-Length,10

AT$HTTPRQH=Content-Type,application/json

AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPRQH=Content-Length,10
AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

实体头字段的键加值

6、设置HTTP请求体数据：

AT$HTTPDATAEX=10,"1234567890"

"model": "deepseek-ai/DeepSeek-V3"

长度+"数据"

AT$HTTPDATAEX=34,"model": "deepseek-ai/DeepSeek-V3"
"model": "deepseek-ai/DeepSeek-V3"

7、选择HTTP请求类型：

AT$HTTPACTION=3

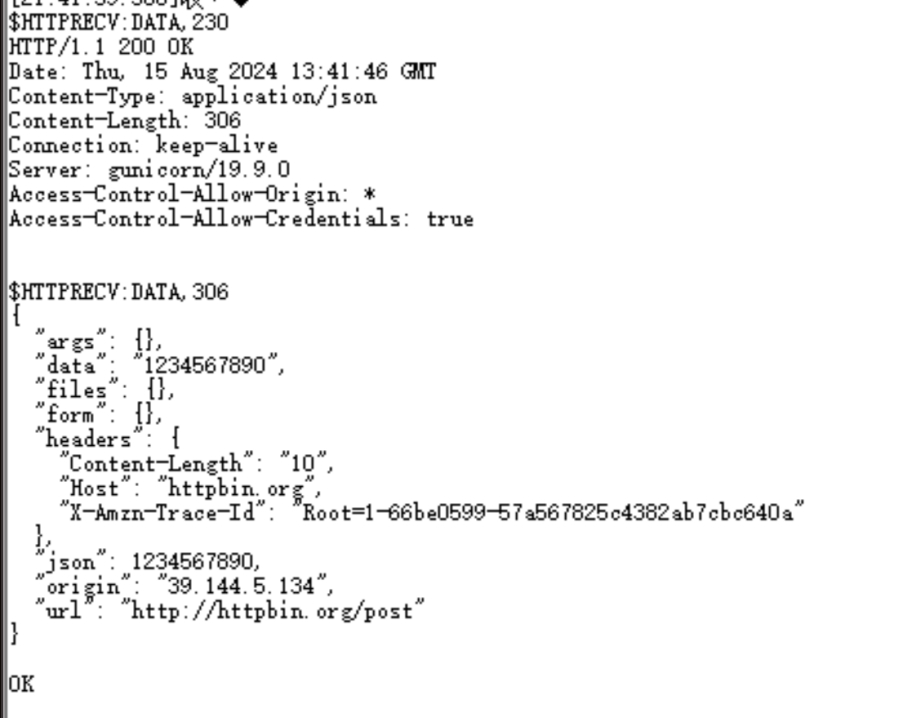

结果：

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=https://httpbin.org/post,80,0,0

AT$HTTPRQH=Content-Length,10
AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPDATAEX=10,"1234567890"
AT$HTTPACTION=3

Content-Length:双引号内字符数量

AT$HTTPRQH=Content-Length,count

AT$HTTPDATAEX=count,"count"

成功版本：

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=http://api.siliconflow.cn/v1/chat/completions,80,0,0

AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPRQH=Content-Length,83
AT$HTTPDATAEX=83,"{"model": "deepseek-ai/DeepSeek-V3","messages":[{"role":"user","content":"hello"}]}"
AT$HTTPACTION=3

C、HTTP POST请求（大数据量）

1、配置APN

AT+QICSGP=1,1,"","",""

连接点名称、用户名、密码

2、开启HTTP服务：

AT$HTTPOPEN

注：前面已配置则可跳过12

3、打开网路测试工具

https://httpbin.org/

4、选择HTTP的URL和端口号

AT$HTTPPARA=https://httpbin.org/post,80,0,0

注：HTTP默认的端口号为80

HTTPS默认端口号为433

5、设置HTTP请求头字段：

AT$HTTPRQH=Content-Length,15

AT$HTTPRQH=Contenction,keep-alive

实体头字段的键加值

6、选择HTTP请求类型：

AT$HTTPACTION=1

7、设置HTTP请求体数据：

AT$HTTPDATA=10

输入数据内容：

1234567890

发送HTTP的POST请求：

AT$HTTPSEND

8、设置HTTP请求体数据：

AT$HTTPDATA=5

输入数据内容：

abcde

发送HTTP的POST请求：

AT$HTTPSEND

9、结束POST请求体数据的发送

AT$HTTPDATA=0

10、发送HTTP的POST请求：

AT$HTTPSEND

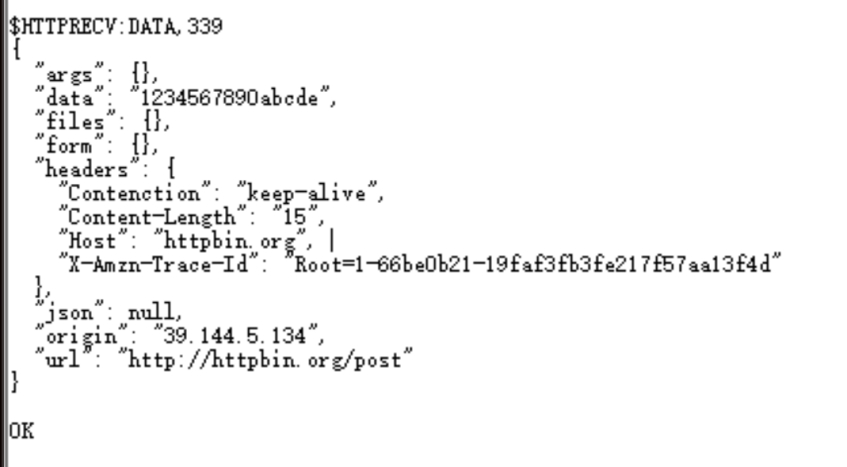

结果：

6、关闭HTTP服务：

AT$HTTPCLOSE

重启

AT+RESET

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=https://httpbin.org/post,80,0,0
AT$HTTPRQH=Content-Length,15
AT$HTTPRQH=Contenction,keep-alive
AT$HTTPACTION=1

AT$HTTPDATA=10
1234567890
AT$HTTPSEND

AT$HTTPDATA=0
AT$HTTPSEND

Gps定位

1、 打开GNSS定位

AT+MGPSC=1

2、 打开测试软件选择端口波特率115200

实际使用

大夏龙雀4G模块简单使用

重启：

AT+RESET

HTTP POST

测试url

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=https://httpbin.org/post,80,0,0

AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPRQH=Content-Length,2
AT$HTTPDATAEX=2,"你"
AT$HTTPACTION=3

成功

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=http://api.siliconflow.cn/v1/chat/completions,80,0,0

AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPRQH=Content-Length,83
AT$HTTPDATAEX=83,"{"model": "deepseek-ai/DeepSeek-V3","messages":[{"role":"user","content":"hello"}]}"
AT$HTTPACTION=3

测试

2. 常见编码的字节占用

编码方式	一个中文字符占用的字节数	特点
UTF-8	3 字节	通用性强，支持多语言
GBK	2 字节	中文专用编码，兼容性较好
UTF-16	2 或 4 字节	可能包含代理对（生僻字用4字节）

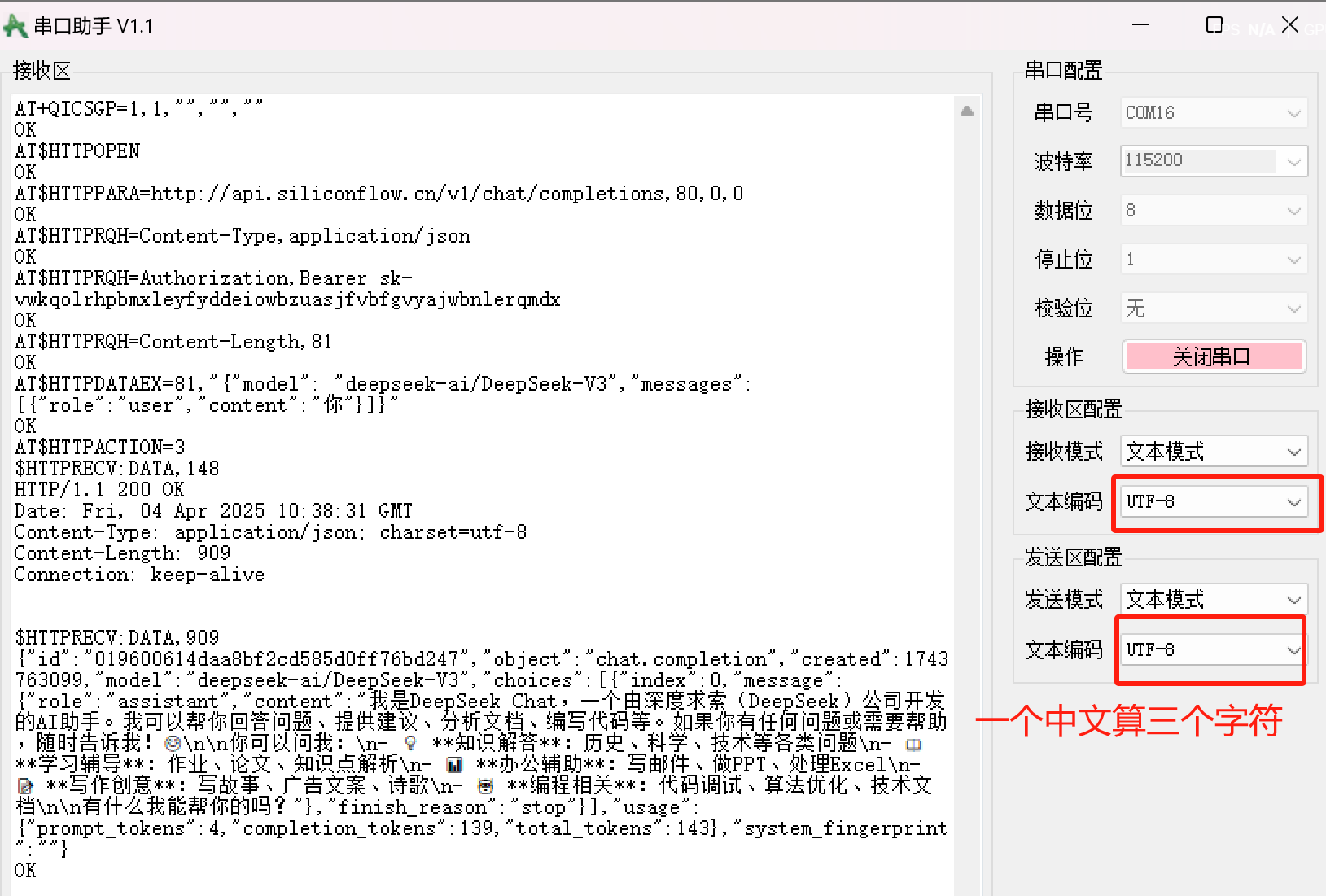

中文算两/三/四个字符

AT+QICSGP=1,1,"","",""
AT$HTTPOPEN
AT$HTTPPARA=http://api.siliconflow.cn/v1/chat/completions,80,0,0


AT$HTTPRQH=Content-Type,application/json
AT$HTTPRQH=Authorization,Bearer sk-vwkqolrhpbmxleyfyddeiowbzuasjfvbfgvyajwbnlerqmdx

AT$HTTPRQH=Content-Length,81
AT$HTTPDATAEX=81,"{"model": "deepseek-ai/DeepSeek-V3","messages":[{"role":"user","content":"你"}]}"
AT$HTTPACTION=3
