NPS内网穿透详细案例

NPS工具介绍
NPS工具是一款使用go语言编写的轻量级、功能强大的内网穿透工具。支持TCP、UDP流量转发，支持内网HTTP、SOCKS5代理，同时支持snappy压缩(节省带宽和流量)、站点保护、加密传输、多路复用、header修改等。同时还支持web图形化管理。该工具使用简单，相比于FRP，NPS是图形化界面，因此配置更加简单

root@ls4jtubcnt opt\]#wget \[root@ls4jtubcnt opt\]# mkdir nps \[root@ls4jtubcnt opt\]# tar -zxf linux_amd64_server.tar.gz -C nps/ \[root@ls4jtubcnt opt\]# cd nps/ \[root@ls4jtubcnt nps\]# ./nps install # 执行安装命令 \[root@ls4jtubcnt nps\]# ./nps start #启动NPS，nps start\|stop\|restart\|uninstall\|reload \[root@ls4jtubcnt nps\]# cd /etc/nps/conf/ #安装后配置文件位于/etc/nps/conf目录下 nps.confg配置文件： appname = weblogger #Boot mode(dev\|pro) # 指定运行模式 (dev\|pro) runmode = dev #HTTP(S) proxy port, no startup if empty # http\[s\] 代理 , 如果设置为空 , 则表示忽略 #http_proxy_ip= #http_proxy_port= #https_proxy_port= #https_just_proxy= #default https certificate setting # 指明 https 缺省证书文件位置 https_default_cert_file=conf/server.pem https_default_key_file=conf/server.key ##bridge # 客户端和服务端之间所用的通信协议 , 端口和服务端绑定 ip bridge_type=tcp bridge_port=8024 bridge_ip=0.0.0.0 # Public password, which clients can use to connect to the server # After the connection, the server will be able to open relevant ports and parse related domain names according to its own configuration file. # 客户端以配置文件模式启动时的密钥 , 设置为空表示关闭客户端配置文件连接模式 public_vkey=Pksfy2312df70i5osc #Traffic data persistence interval(minute) #Ignorance means no persistence # 服务端流量数据持久化间隔 , 单位分钟 , 忽略表示不持久化 flow_store_interval=3 # log level LevelEmergency-\>0 LevelAlert-\>1 LevelCritical-\>2 LevelError-\>3 LevelWarning-\>4 LevelNotice-\>5 LevelInformational-\>6 LevelDebug-\>7 # 输出运行日志 , 如下 , 写到当前目录下的 weblogger.log 文件中 ,7 表示调试模式 log_level=7 log_path=weblogger.log #生成的日志文件路径为：/weblogger.log #Whether to restrict IP access, true or false or ignore # 是否限制 ip 访问 ,true 或 false 或忽略 #ip_limit=true #p2p #p2p_ip=127.0.0.1 #p2p_port=6000 #web # web 控制面板配置 , 包括域名 , 访问端口和登录账号密码,域名访问需要使用反向代理进行配置 web_host=login.weblogger.com web_username=backlion web_password=bks.net@#125 web_port = 8081 web_ip=0.0.0.0 web_base_url= web_open_ssl=false web_cert_file=conf/server.pem web_key_file=conf/server.key # if web under proxy use sub path. like http://host/nps need this. #web_base_url=/nps #Web API unauthenticated IP address(the len of auth_crypt_key must be 16) #Remove comments if needed # auth_key 为 web api 密钥 ,auth_crypt_key 表示获取服务端 authKey 时的 aes 加密密钥 ,16 位 #auth_key=ATi39sdp2d auth_crypt_key =AmSo173adsPEWRSZ #allow_ports=9001-9009,10001,11000-12000 # 为防止 nps 服务端端口滥用 , 可限制可开启的端口 , 忽略或者不填表示端口不受限制 #Web management multi-user login # 是否支持多用户登录 , 默认该功能是关闭的 , 一般也不会用 allow_user_login=false allow_user_register=false allow_user_change_username=false #extension # 其它杂项 , 如 , 流量限制 , 带宽限制 , 对客户端的隧道数限制 , 最大连接数 等等等 ... 默认忽略就好 allow_flow_limit=false allow_rate_limit=false allow_tunnel_num_limit=false allow_local_proxy=false allow_connection_num_limit=false allow_multi_ip=false # nps 服务端支持在 web 上显示和统计服务器相关信息 , 但默认一些统计图表是关闭的 , 可以通过此选项打开 system_info_display=true #cache # http 缓存设置 , 保持默认即可 http_cache=false http_cache_length=100 #get origin ip http_add_origin_header=false #pprof debug options #pprof_ip=0.0.0.0 #pprof_port=9999 #client disconnect timeout disconnect_timeout=60 服务端启动后会首先监听两个端口 , 一个是 web 面板访问端口 \[ 此处为 8081 \], 另一个就是 nps 客户端和服务端的通信端口 \[ 此处为 9099

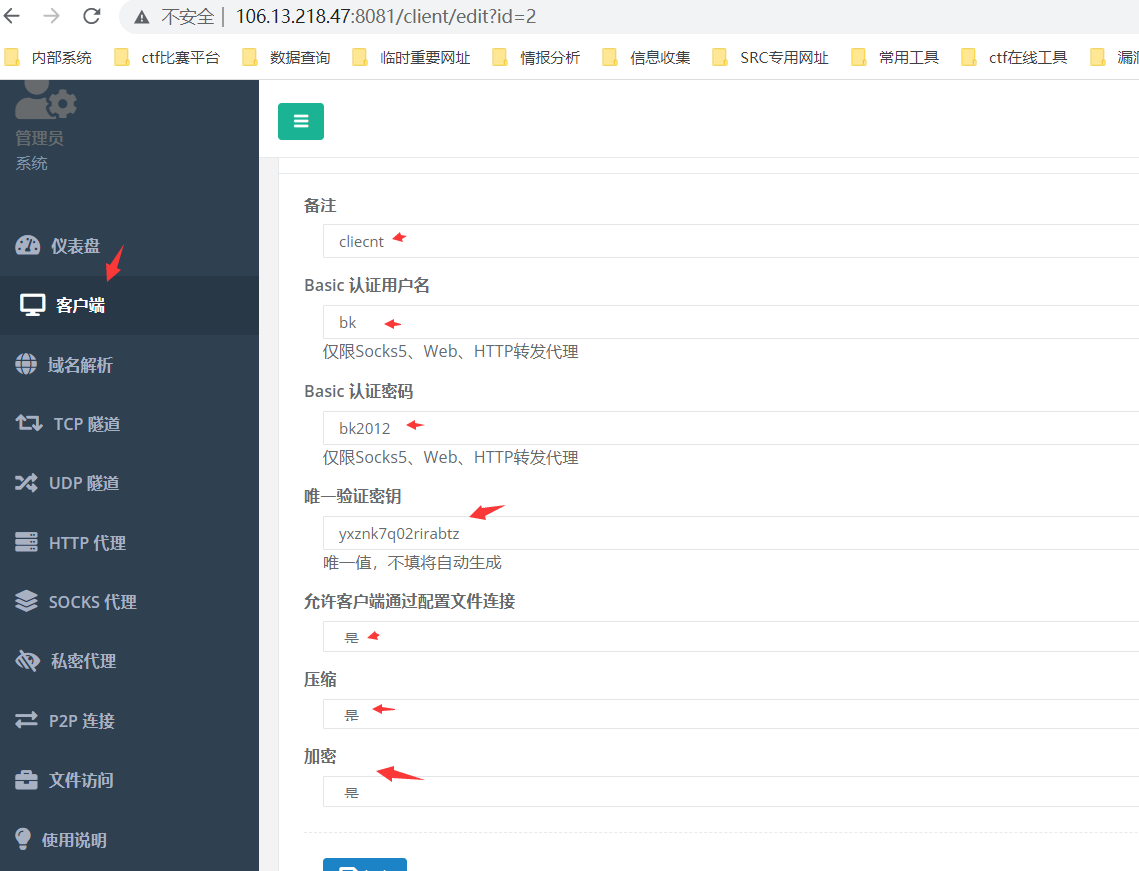

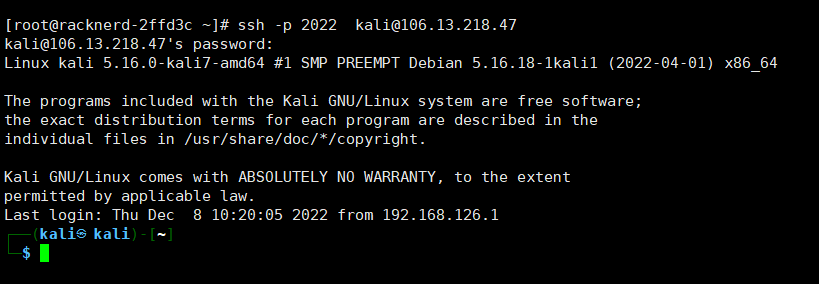

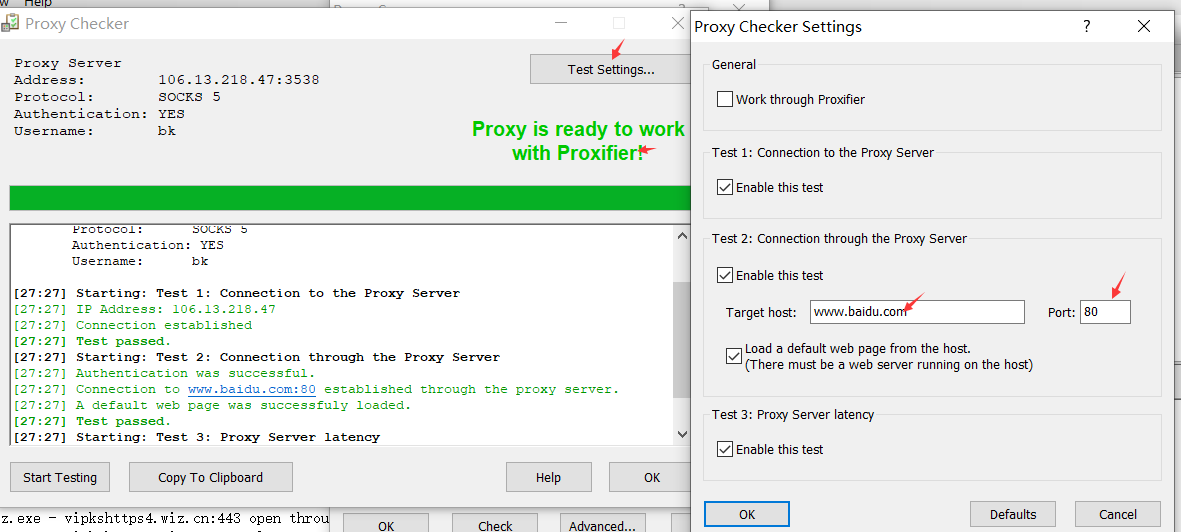

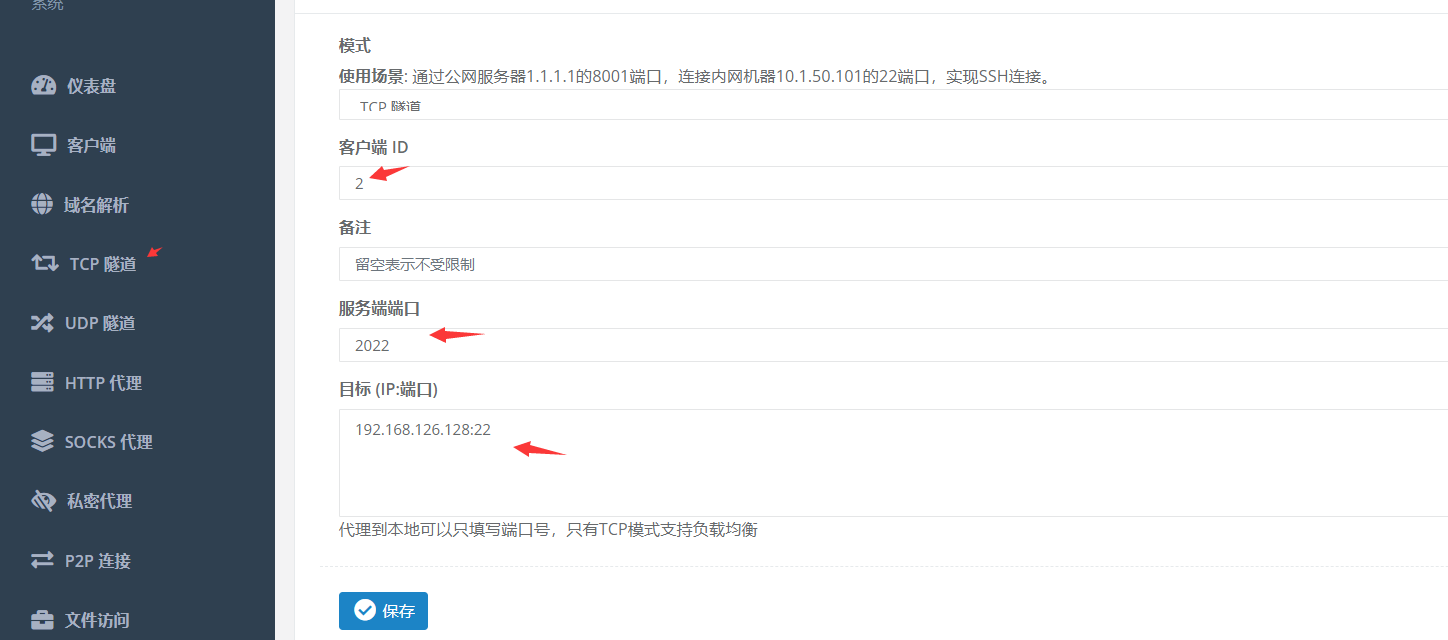

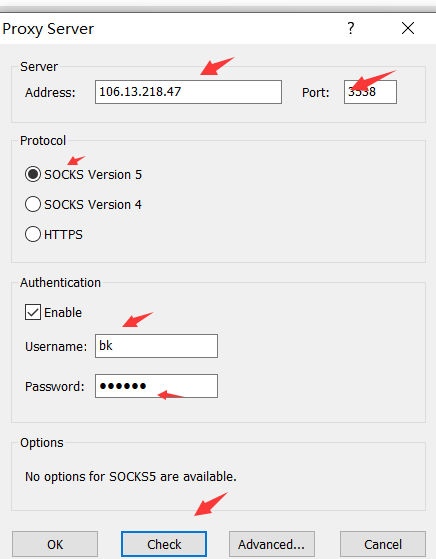

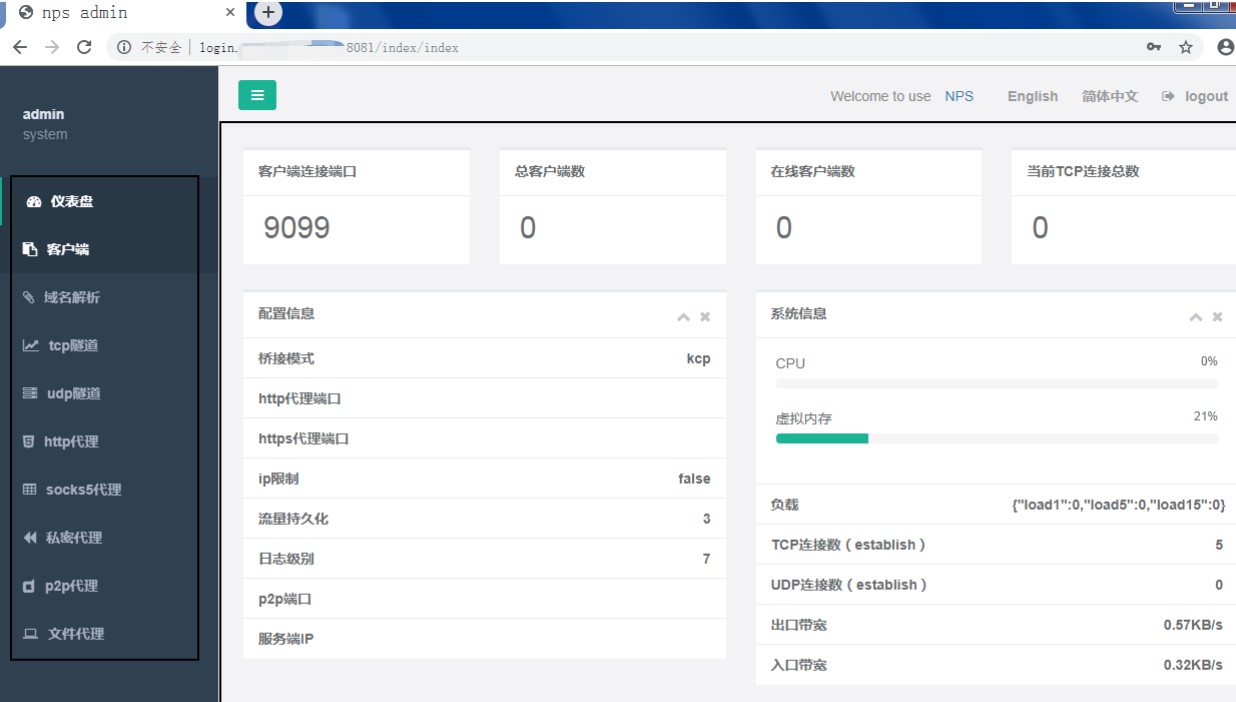

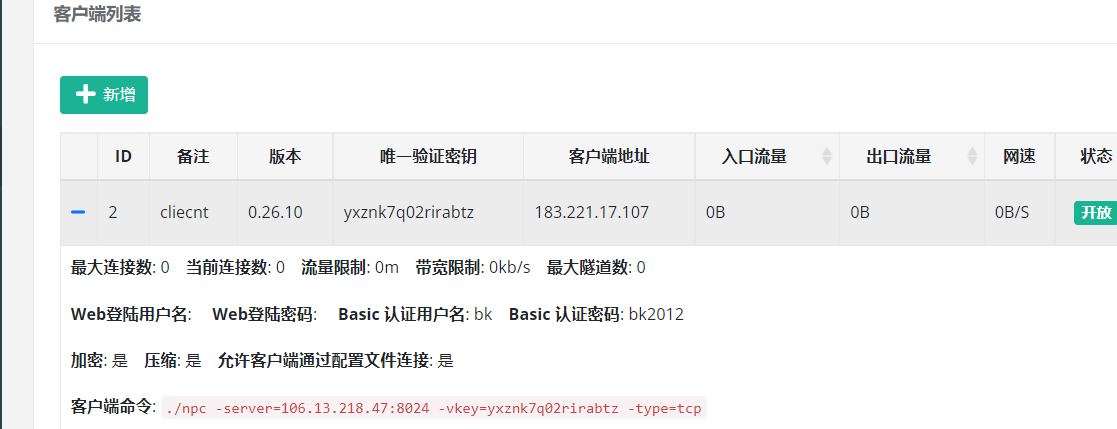

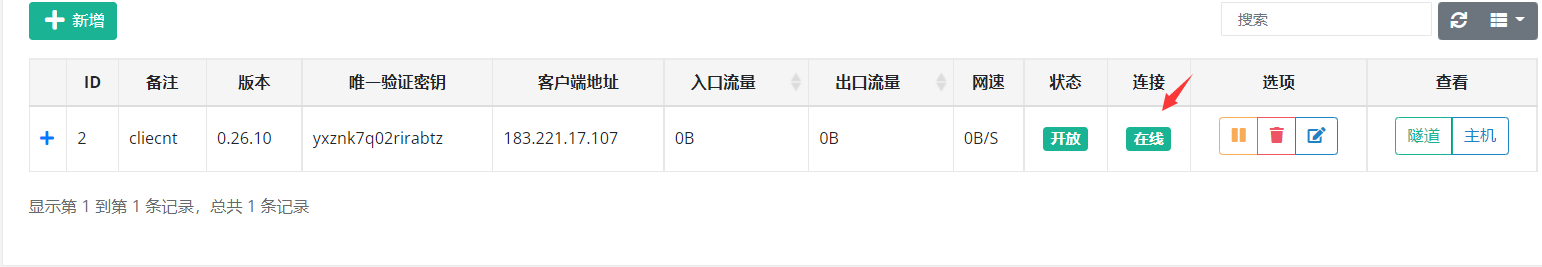

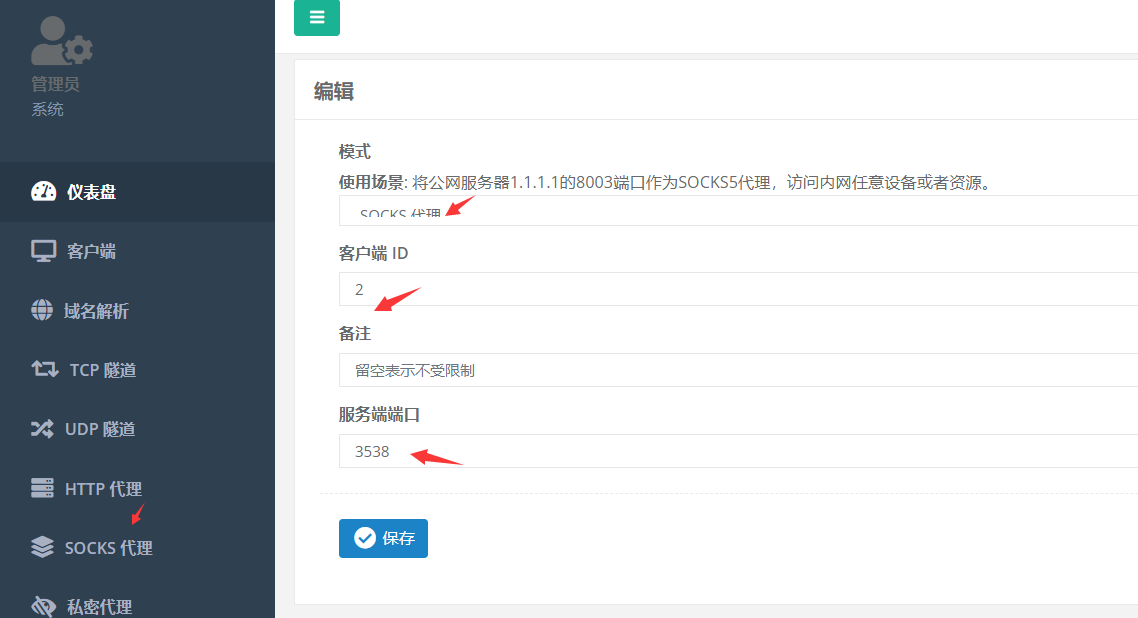

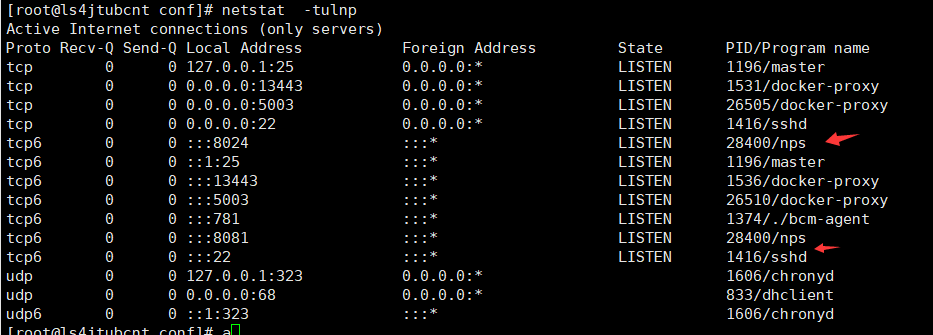

root@ls4jtubcnt conf\]# netstat -tulnp  访问：http://vps ip:8081/,并输入以上/etc/nps/conf/nps.confg配置文件下设置的用户名和密码  如下 , 便是登录成功后 , 整个 nps web 控制面板的实际效果图 , 因为当前暂时还没有任何客户端在线 , 所以才全部显示为  客户端，新建一个客户端的链接方式( 注意此处的这个 用户名和密码 , 只有在进行 socks5 和 http 代理时才会用到)  以下是客户端创建成功后的样子 , 特别注意下这个 id, 后面的所有隧道代理和socks5代理都会基于这个 id 来创建  客户端下执行命令: . /npc -server=106.13.218.47:8024 -vkey=yxznk7q02rirabtz -type=tcp  发现客户端已在线，表示已与服务器端进行了连接  ### tcp隧道 适用范围： ssh、远程桌面，数据库等tcp连接场景 假设场景： 想通过访问公网服务器1.1.1.1的2022端口，连接内网机器192.168.126.128:的22端口，实现ssh连接 使用步骤 * 在刚才创建的客户端隧道管理中添加一条tcp隧道，填写监听的端口(2022)、内网目标ip和目标端口(192.168.126.128:22)，保存  * 访问公网服务器ip(1.1.1.1),填写的监听端口(2022)，相当于访问内网ip(192.168.126.128):目标端口(22)  ### udp隧道 适用范围： 内网dns解析等udp连接场景 假设场景： 内网有一台dns(10.1.50.102:53)，在非内网环境下想使用该dns，公网服务器为1.1.1.1 使用步骤 * 在刚才创建的客户端的隧道管理中添加一条udp隧道，填写监听的端口(53)、内网目标ip和目标端口(10.1.50.102:53)，保存。 * 修改需要使用的dns地址为1.1.1.1，则相当于使用10.1.50.102作为dns服务器 ### socks5代理 适用范围： 在外网环境下如同使用vpn一样访问内网设备或者资源 假设场景： 想将公网服务器1.1.1.1的3538端口作为socks5代理，达到访问内网任意设备或者资源的效果 使用步骤 * 在刚才创建的客户端隧道管理中添加一条socks5代理，填写监听的端口(3538)，保存  * 在外网环境的本机配置socks5代理(例如使用proxifier进行全局代理)，ip为公网服务器ip(1.1.1.1)，端口为填写的监听端口(3438)，即可畅享内网了 添加代理服务器 菜单栏点击Proxy Servers图标---add，这里添加socks代理，填写socks服务端的ip和端口\[ 一定要记得此处的代理是有账号密码的,也就是我们开始创建客户端配置时设置的那个账号密码

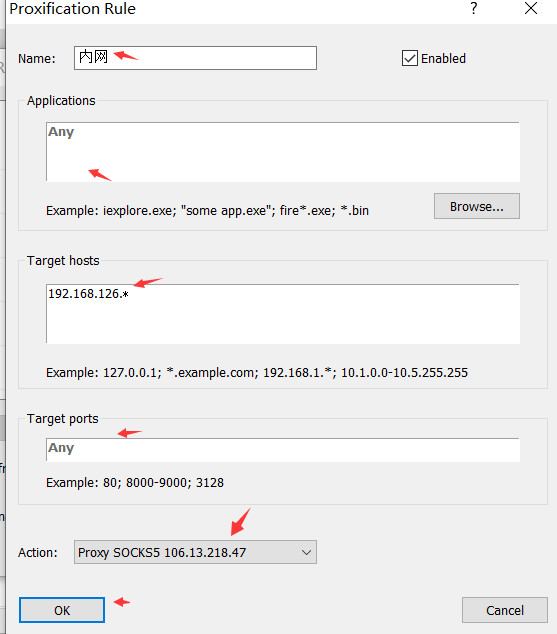

单击Proxification Rules图标---add，这里设置如果访问192.168.126.* 目标内网段，这个ip段则走socks5代理

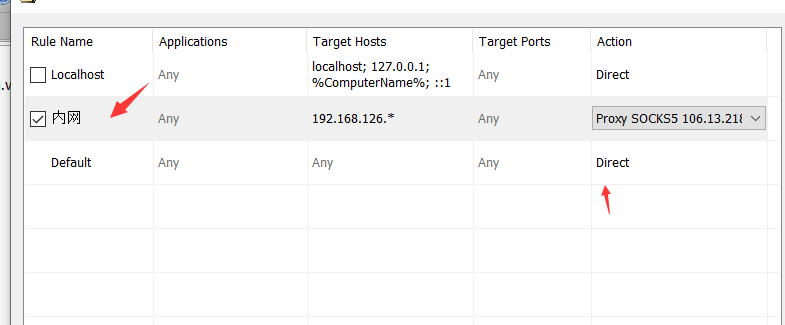

勾选我们添加的代理规则，默认的代理规勾选为Direct！！！记得

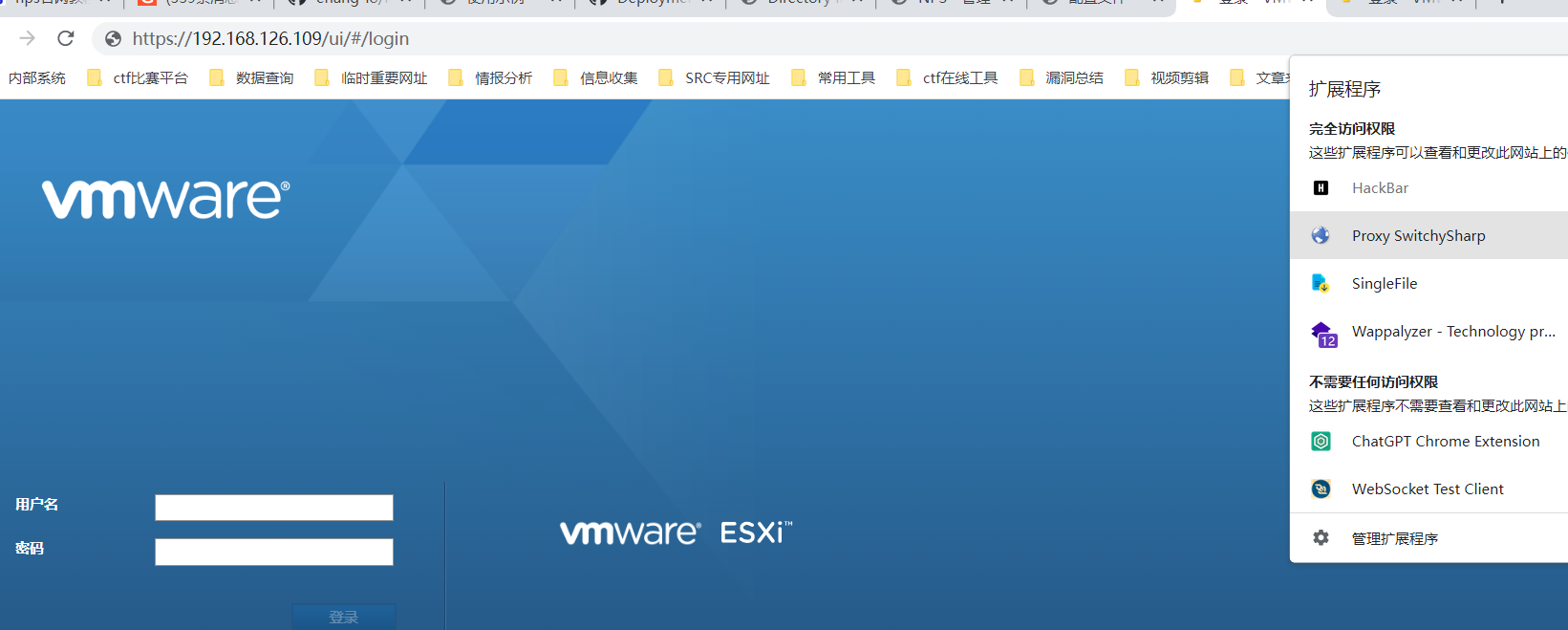

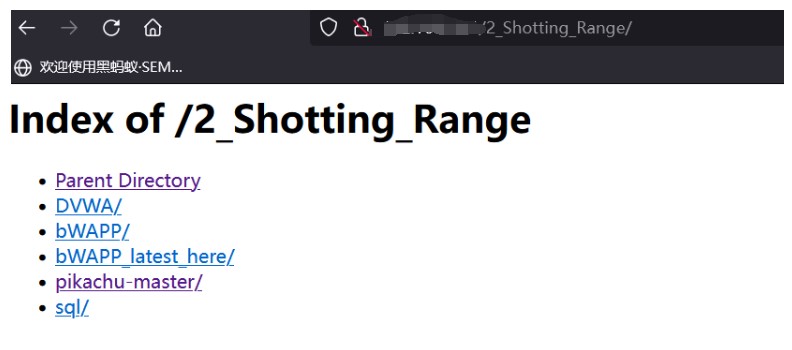

这样我们就能直接访问目标内网的机器，像在本地一样开burp做渗透测试

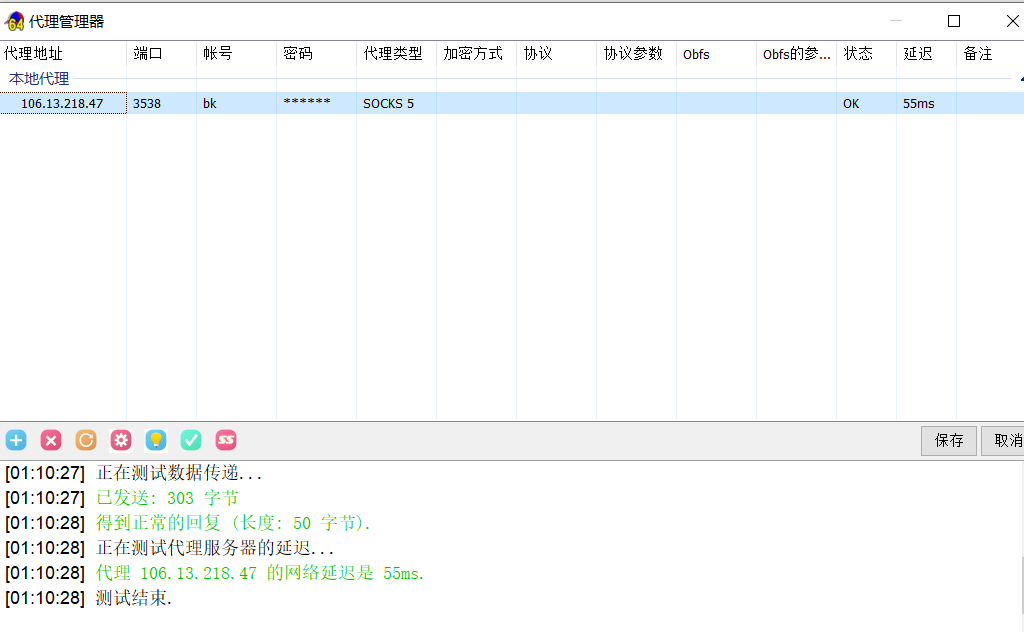

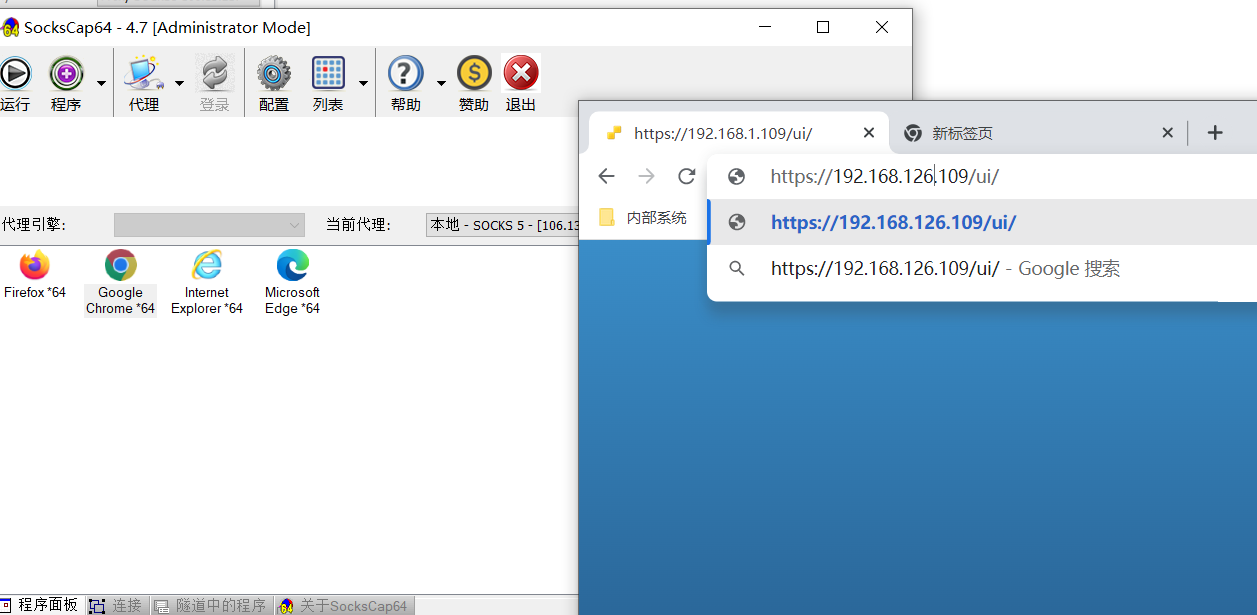

或者使用SocksCap64进行全局代理socks5

注意 经过socks5代理，当收到socks5数据包时socket已经是accept状态。表现是扫描端口全open，建立连接后短时间关闭。若想同内网表现一致，建议远程连接一台设备。

http正向代理

适用范围： 在外网环境下使用http正向代理访问内网站点

假设场景： 想将公网服务器1.1.1.1的9999端口作为http代理，访问内网网站

使用步骤

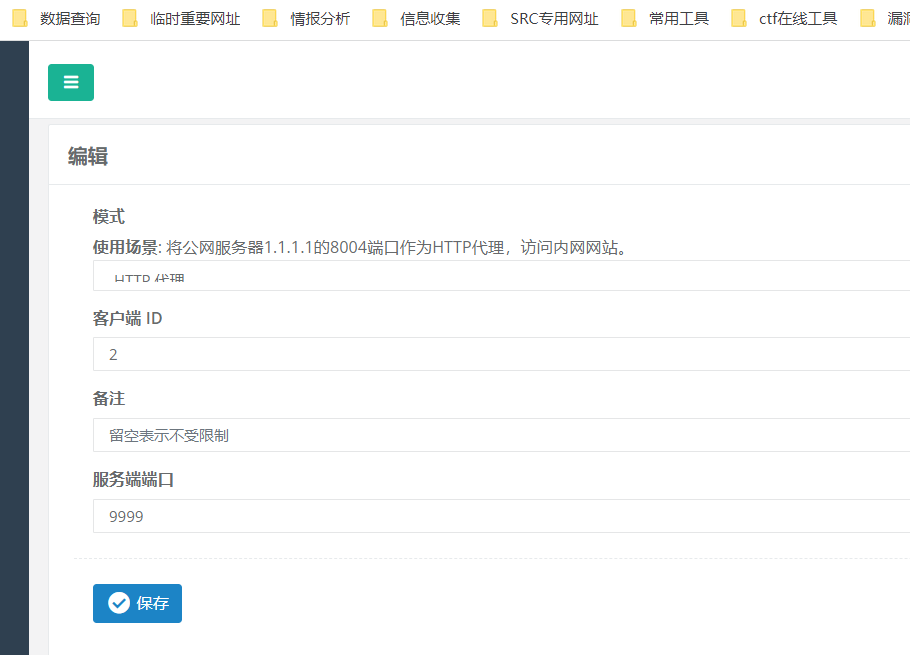

• 在刚才创建的客户端隧道管理中添加一条http代理，填写监听的端口(9999)，保存。

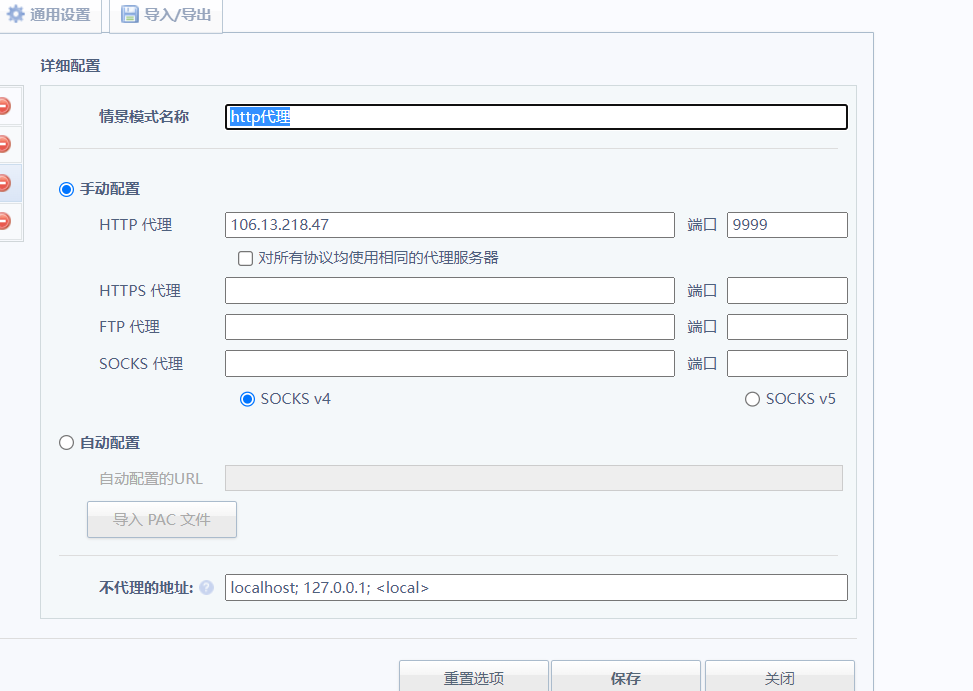

• 在外网环境的本机配置http代理，ip为公网服务器ip(1.1.1.1)，端口为填写的监听端口(9999)，即可访问了

注意：对于私密代理与p2p，除了统一配置的客户端和服务端，还需要一个客户端作为访问端提供一个端口来访问

私密代理

适用范围： 无需占用多余的端口、安全性要求较高可以防止其他人连接的tcp服务，例如ssh。

假设场景： 无需新增多的端口实现访问内网服务器10.1.50.2的22端口

使用步骤

• 在刚才创建的客户端中添加一条私密代理，并设置唯一密钥secrettest和内网目标10.1.50.2:22

• 在需要连接ssh的机器上以执行命令

  ./npc -server=1.1.1.1:8024 -vkey=vkey -type=tcp -password=secrettest -local_type=secret

如需指定本地端口可加参数-local_port=xx，默认为2000

注意： password为web管理上添加的唯一密钥，具体命令可查看web管理上的命令提示

假设10.1.50.2用户名为root，现在执行ssh -p 2000 [email protected]即可访问ssh

p2p服务

适用范围： 大流量传输场景，流量不经过公网服务器，但是由于p2p穿透和nat类型关系较大，不保证100%成功，支持大部分nat类型。nat类型检测

假设场景：

想通过访问使用端机器(访问端，也就是本机)的2000端口---->访问到内网机器 10.2.50.2的22端口

使用步骤

• 在nps.conf中设置p2p_ip(nps服务器ip)和p2p_port(nps服务器udp端口) 注：若 p2p_port 设置为6000，请在防火墙开放6000~6002(额外添加2个端口)udp端口

• 在刚才刚才创建的客户端中添加一条p2p代理，并设置唯一密钥p2pssh

• 在使用端机器(本机)执行命令

  ./npc -server=1.1.1.1:8024 -vkey=123 -password=p2pssh -target=10.2.50.2:22Copy to clipboardErrorCopied

如需指定本地端口可加参数-local_port=xx，默认为2000

注意： password为web管理上添加的唯一密钥，具体命令可查看web管理上的命令提示

假设内网机器为10.2.50.2的ssh用户名为root，现在在本机上执行ssh -p 2000 [email protected]即可访问机器2的ssh，如果是网站在浏览器访问127.0.0.1:2000端口即可。
