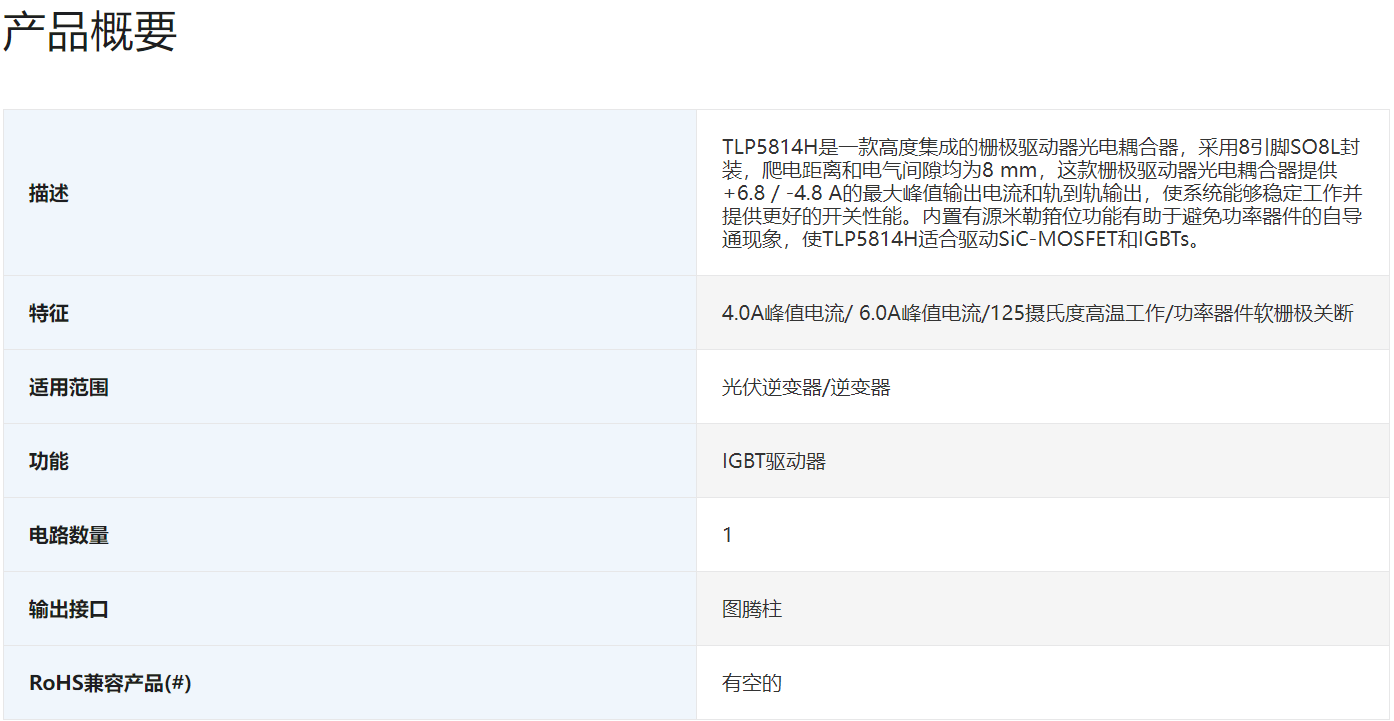

TLP5814H是一款高度集成的栅极驱动器光电耦合器，采用8引脚SO8L封装，爬电距离和电气间隙均为8 mm，这款栅极驱动器光电耦合器提供+6.8 / -4.8 A的最大峰值输出电流和轨到轨输出，使系统能够稳定工作并提供更好的开关性能。内置有源米勒箝位功能有助于避免功率器件的自导通现象，使TLP5814H适合驱动SiC-MOSFET和IGBTs。

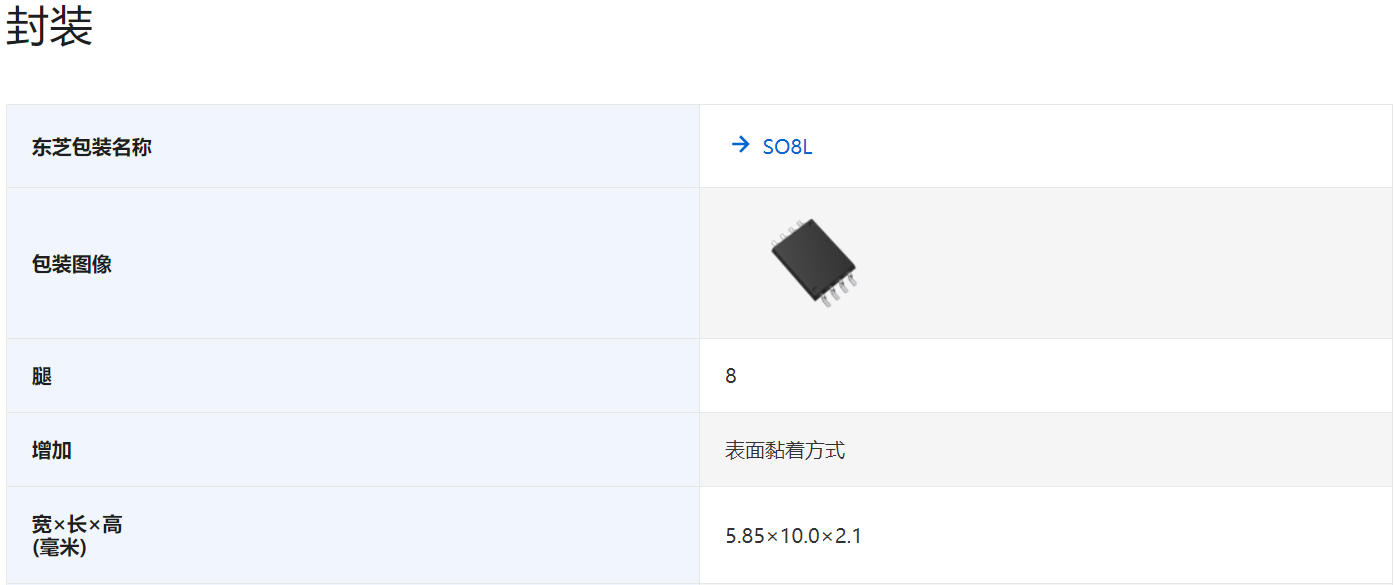

请参考链接目的地查看详细尺寸。

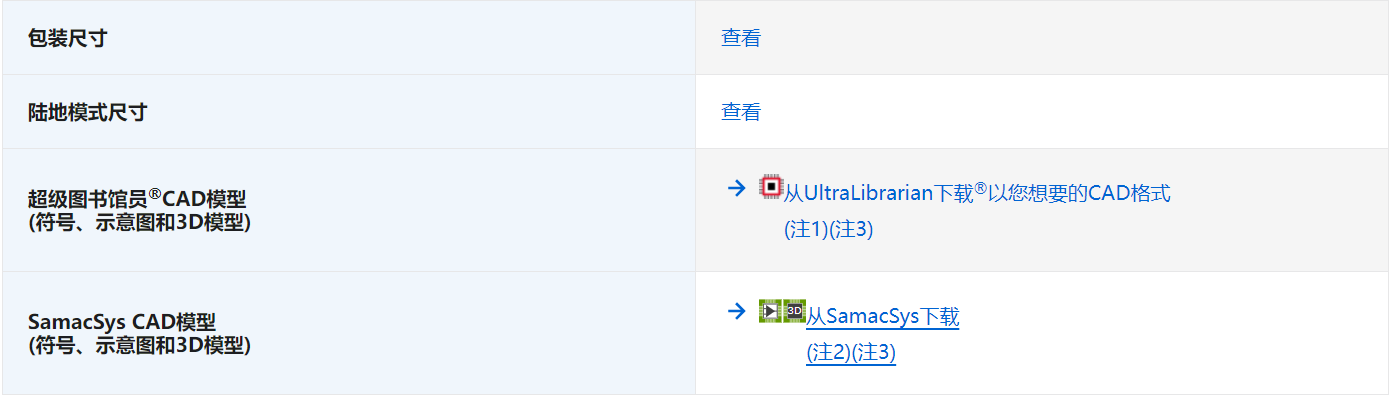

(注1) 超级图书馆员®是EMA (EMA Design Automation，Inc .)的注册商标和CAD模型库。CAD模型(符号/示意图/3D模型)由UltraLibrarian提供®。足迹是根据Ultra Librarian的规范生成的®.
(注2) SamacSys是Supplyframe，Inc .的全资子公司。CAD模型(符号/外形图/3D模型)由Supplyframe，Inc .提供。外形图根据SamacSys的规范生成。
(注3) 请注意，覆盖区尺寸可能与我们网站上提供的参考焊盘图形尺寸不同
需要详细了解，建议联系技术支持王工以及查看数据手册东芝王工V；wdylsq）确认封装尺寸和热阻参数，以确保与设计匹配。
