蜂鸣器是一种常用的电子发声器件，有源蜂鸣器和无源蜂鸣器在工作原理和特性上有明显区别。
蜂鸣器分类
有源蜂鸣器
- 工作原理
内部自带振荡电路，接通直流电源后，振荡电路能产生固定频率的信号，从而驱动蜂鸣片发声。这里的 "有源" 指的是它自身含有电源（振荡电路所需的能源）。 - 特点
- 发声较为简单，只需接入合适的直流电压即可发声，无需外部提供驱动信号，使用方便。
- 通常有特定的发声频率，声音较为单一、稳定。
- 工作电压一般较低，常见的有 3V、5V 等。
- 应用场景
常用于各种电子设备的状态提示，如电脑、打印机、报警器等，当设备出现故障、完成操作或需要提醒用户时，有源蜂鸣器会发出特定的声音。
无源蜂鸣器
- 工作原理
内部没有振荡电路，需要外部输入一定频率的脉冲信号（如方波信号）才能发声。"无源" 意味着它自身不含振荡源，需要依赖外部的信号源来驱动。 - 特点：
- 需要搭配驱动电路来提供脉冲信号，使用相对复杂一些，但灵活性较高。
- 通过改变输入信号的频率，可以发出不同音调的声音，能够实现更丰富的音效，如演奏简单的音乐等。
- 工作电压范围相对较宽，可根据具体的应用需求进行选择。
- 应用场景
在一些需要多样化声音效果的电子设备中较为常见，如电子玩具、智能音箱、电子琴等，通过编程控制输入信号的频率和时长，无源蜂鸣器可以发出各种不同的声音，增加设备的趣味性和交互性。
电路图

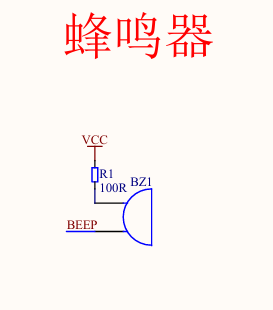

在我买的电路板上的蜂鸣器是无源蜂鸣器，它的引脚信息如下图
可以看到它有一个Beep引脚，该引脚给无源蜂鸣器提供了脉冲信号。
该引脚又会连接到ULN2003D达林顿阵列的12号引脚上。

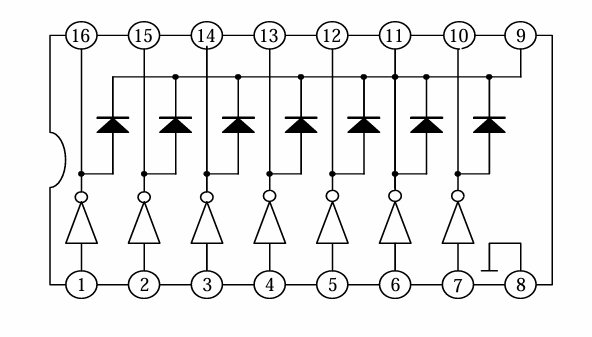

我们再看下达林顿阵列的电路图
达林顿阵列（Darlington Array）是一种集成化的功率晶体管阵列，由多个达林顿管组合而成。其核心特性使其成为驱动高功率负载（如步进电机、继电器、电磁阀等）的理想选择。
达林顿管是由两个三极管级联组成，第一级三极管的发射极连接到第二级三极管的基极，形成极高的电流增益（β 值可达数千）。这样我们只需极小的基极电流即可驱动大负载电流，适合与微控制器（如 Arduino、单片机）直接连接。
达林顿管的工作原理是：当输入引脚为高电平时，对应的内部达林顿管导通。导通后，会将输出引脚拉低至接近地电位，即输出低电平。所以我们将其看做一个逻辑非的电路。
发声
无源蜂鸣器发声是通过外部电路提供不同频率的方波信号，使蜂鸣器内部的压电陶瓷片周期性振动，从而发出不同音高的声音。所以我们只要让达林顿阵列的12号引脚输出一定频率的方波信号即可。
c
sbit beep = P2^5; // Buzzer pin
beep = !beep;
演奏《祝你生日快乐》
模拟88键钢琴发声
按键的顺序，其每个键的声音频率是
bash
键号 音名 频率 (Hz) 键号 音名 频率 (Hz) 键号 音名 频率 (Hz) 键号 音名 频率 (Hz)
---------------------------------------------------------------------------------------------------------------
1 A0 27.50 23 F#2 92.50 45 D4 293.66 67 B5 987.77
2 A#0 29.14 24 G2 97.99 46 D#4 311.13 68 C6 1046.50
3 B0 30.87 25 G#2 103.83 47 E4 329.63 69 C#6 1108.73
4 C1 32.70 26 A2 110.00 48 F4 349.23 70 D6 1174.66
5 C#1 34.65 27 A#2 116.54 49 F#4 369.99 71 D#6 1244.51
6 D1 36.71 28 B2 123.47 50 G4 392.00 72 E6 1318.51
7 D#1 38.89 29 C3 130.81 51 G#4 415.30 73 F6 1396.91
8 E1 41.20 30 C#3 138.59 52 A4 440.00 74 F#6 1479.98
9 F1 43.65 31 D3 146.83 53 A#4 466.16 75 G6 1567.98
10 F#1 46.25 32 D#3 155.56 54 B4 493.88 76 G#6 1661.22
11 G1 49.00 33 E3 164.81 55 C5 523.25 77 A6 1760.00
12 G#1 51.91 34 F3 174.61 56 C#5 554.37 78 A#6 1864.66
13 A1 55.00 35 F#3 185.00 57 D5 587.33 79 B6 1975.53
14 A#1 58.27 36 G3 196.00 58 D#5 622.25 80 C7 2093.00
15 B1 61.74 37 G#3 207.65 59 E5 659.25 81 C#7 2217.46
16 C2 65.41 38 A3 220.00 60 F5 698.46 82 D7 2349.32
17 C#2 69.30 39 A#3 233.08 61 F#5 739.99 83 D#7 2489.02
18 D2 73.42 40 B3 246.94 62 G5 783.99 84 E7 2637.02
19 D#2 77.78 41 C4 261.63 63 G#5 830.61 85 F7 2793.83
20 E2 82.41 42 C#4 277.18 64 A5 880.00 86 F#7 2959.96
21 F2 87.31 43 D4 293.66 65 A#5 932.33 87 G7 3135.96
22 F#2 92.50 44 D#4 311.13 66 B5 987.77 88 G#7 3322.44我们不用在代码中硬编码这些频率，因为它们是有公式计算的
bash
f = 440 × 2^((n-49)/12)一个方波是由一个高电平和一个低电平组成的，所以我们每隔半个周期翻转一次电平
c
beep = !beep;
delay_us(half_period_us);
音符时值（Note Value）
在钢琴演奏中，每个琴键按下的时长在音乐理论中通常与音符时值（Note Value）相关。它指的是音符持续的时间长度，直接影响音乐的节奏和表现力。
如果我们知道音符时值，又知道每个音符的频率，则可以计算出该音符需要循环多少个周期以达到音符时值。
bash
noteValueSeconds /(1 Second / freq)以G#7键的频率3322.44Hz为例，每个方波的周期是1000 * 1000 / 3322.44=300.98us。
如果G#7要持续0.5s，则需要位置该频率方波0.5 * 1000 * 1000 / 300.98=1661个周期。
在代码上，我们以ms为单位，表示音符持续时长，则计算公式是
bash
ms * 1000 / (1000 * 1000 / freq)由于单片机算力有限，我们要尽量简化计算过程，这样可以尽量减少计算对音符持续时长和频率的影响。于是上述可以简化成
bash
ms * freq / 1000演奏
下面play_key方法可以模拟一个音符（freq）持续的时长（ms）。
c
sbit beep = P2^5; // Buzzer pin
void delay_us(unsigned long us) {
while(us--) {
_nop_();_nop_();_nop_();// 粗略1us，实际可根据晶振微调
}
}
double calculate_frequency(int n) {
// 88键钢琴编号：n=1为A0（27.5Hz），n=49为A4（440Hz）
// 公式：f = 440 × 2^((n-49)/12)
return 440.0 * pow(2.0, (n - 49) / 12.0);
}
void play_key(double freq, unsigned int ms) {
unsigned long total_cycles = (unsigned long)(freq * ms / 1000); // 周期次数
unsigned long half_period_us = (unsigned int)(500.0 * 1000 / freq ); // 半周期us
unsigned long i;
for (i = 0; i < total_cycles; i++) {
beep = !beep;
delay_us(half_period_us / 100);
}
beep = 0;
}需要注意的是，delay_us并没有传递half_period_us ，而是传递了half_period_us / 100。这是因为在51单片机上，每条 nop () 指令加上循环和函数调用的开销，实际延时会比1微秒长很多（可能是几十甚至上百微秒）。如果直接用 delay_us(half_period_us);，实际延时会远大于应有的半周期，导致频率大大降低，音调变得很低。除以100是为了补偿 delay_us 的"虚假"延时，让实际输出的方波频率接近正确的频率。
完整代码
c
#include <REG52.H>
#include <intrins.h>
#include <math.h>
sbit beep = P2^5; // Buzzer pin
void delay_us(unsigned long us) {
while(us--) {
_nop_();_nop_();_nop_();// 粗略1us，实际可根据晶振微调
}
}
double calculate_frequency(int n) {
// 88键钢琴编号：n=1为A0（27.5Hz），n=49为A4（440Hz）
// 公式：f = 440 × 2^((n-49)/12)
return 440.0 * pow(2.0, (n - 49) / 12.0);
}
void play_key(double freq, unsigned int ms) {
unsigned long total_cycles = (unsigned long)(freq * ms / 1000); // 周期次数
unsigned long half_period_us = (unsigned int)(500.0 * 1000 / freq ); // 半周期us
unsigned long i;
for (i = 0; i < total_cycles; i++) {
beep = !beep;
delay_us(half_period_us / 100);
}
beep = 0;
}
// 88键钢琴编号：n=1为A0（27.5Hz），n=40为C4，n=42为D4，n=44为E4，n=45为F4，n=47为G4，n=49为A4，n=51为B4，n=52为C5
// 《祝你生日快乐》C调主旋律
static const int code melody[] = {
40, 40, 42, 40, 45, 44, // C4 C4 D4 C4 F4 E4
40, 40, 42, 40, 47, 45, // C4 C4 D4 C4 G4 F4
40, 40, 52, 49, 45, 44, 42, // C4 C4 C5 A4 F4 E4 D4
51, 51, 49, 45, 47, 45 // B4 B4 A4 F4 G4 F4
};
static const int code length[] = {
300, 300, 600, 600, 600, 1200,
300, 300, 600, 600, 600, 1200,
300, 300, 600, 600, 600, 600, 1200,
300, 300, 600, 600, 600, 1200
};
void main() {
int i;
int notes = sizeof(melody) / sizeof(melody[0]);
while (1) {
for (i = 0; i < notes; i++) {
play_key(calculate_frequency(melody[i]), length[i]*5);
}
}
}
