基于 AMDXCVU13P FPGA 的 4 路 100G 光纤 PCIe 低时延高性能计算加速卡

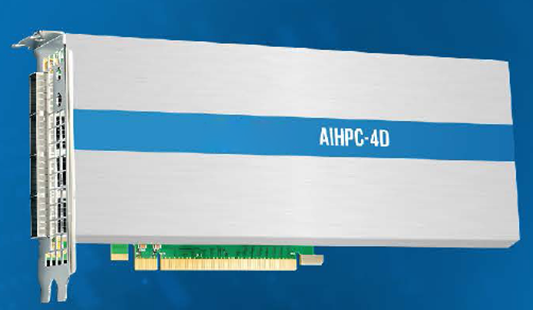

基于XCVU13P FPGA的4路100G光纤PCIe低时延高性能计算加速卡,该加速卡采用PCIe Gen3x16, FH3/4L全高3/4长,主动散热方式,拥有高吞吐量、低延时的网络处理能力以及辅助CPU进行网络功能卸载的能力,达到节约CPU算力,降低CPU占用率同时也降低功耗的特点。光纤连接器接口采用标准QSFP28封装,支持4x100G以太网接口业务等。

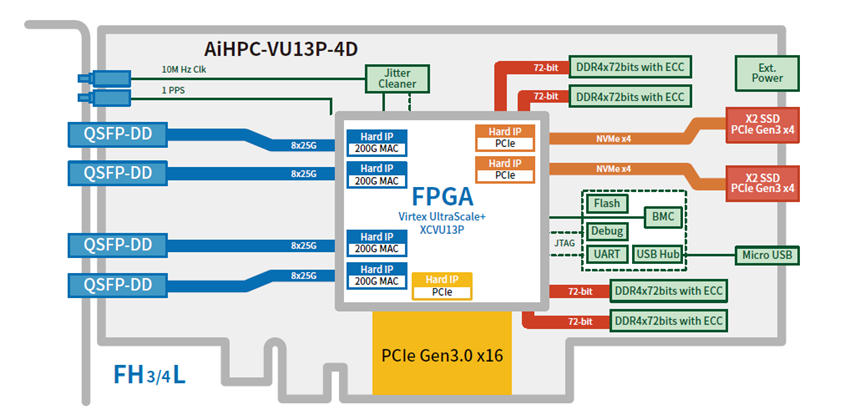

该产品核心技术依托于FPGA资源特性,充分利用了VU13P FPGA的GTY、PCIe、SERDES等硬件资源,构建了一款满足最大4路100G输入接口, 1路X2 SSD存储接口的标准PCIE Gen3.0 x16 FH3/4L双槽位加速卡。提供CentOS7 Linux测试驱动、源代码、API软件等技术与服务,便于用户二次开发和应用。

产品规格

FPGA

· Virtex Ultrascale+ VU13P FPGA

外置存储

· 2Gbit QSPI Flash,用于启动 FPGA

· 外置 4 组64/72bits DDR4-2400MT/s

主机接口

· PCIe Gen3.0 x16 接口直连 FPGA, 与 PCIe 硬核 IP 相连

网络侧接口

· 4x100G QSFP28 光口,可通过 MPO 扩展为 16x25G 等速率光信号

时钟接口

· 支持外部 10MHz 时钟接口,实现业务同步

· 提供外接 PPS 同步时钟触发,可进行板卡或者数据 通道的扩展

扩展外设接口

· Type-C 接口,用于 FPGA 在线调试

冷却系统

· 标准:双槽位主动散热

管理控制器 (BMC)

· 电压、电流、温度监控

· 电源时序管理和复位

· 现场升级

· FPGA 配置和控制

· 时钟配置

· 低带宽 BMC-FPGA 通信与 SM-Bus 总线链接

· 防止拷贝配置文件

电源

· 来自 PCIe 插槽的板载电源

· 支持外接 +12VATX 接口电源

· 功耗与应用有关

· 最大功耗约 115W

环境

· 工作温度:-40℃ 至 85℃

质量

· 制造标准符合 IPC-A-610 2 级标准

· 符合 RoHS 标准

外形尺寸

· FH3/4L 全高 3/4 长 PCIe 插槽卡

· 尺寸:254 mm x 111.15mm

软件包 / 板级支持包

· 固件加载

· 主机管理

· 固件升级

· 标准演示程序
