前言
用的是普中A2开发板。
【单片机】STC89C52RC
【外设】8X8点阵屏、独立按键
效果查看/操作演示：B站搜索"甘腾胜"或"gantengsheng"查看。
源代码下载：B站对应视频的简介有工程文件下载链接。

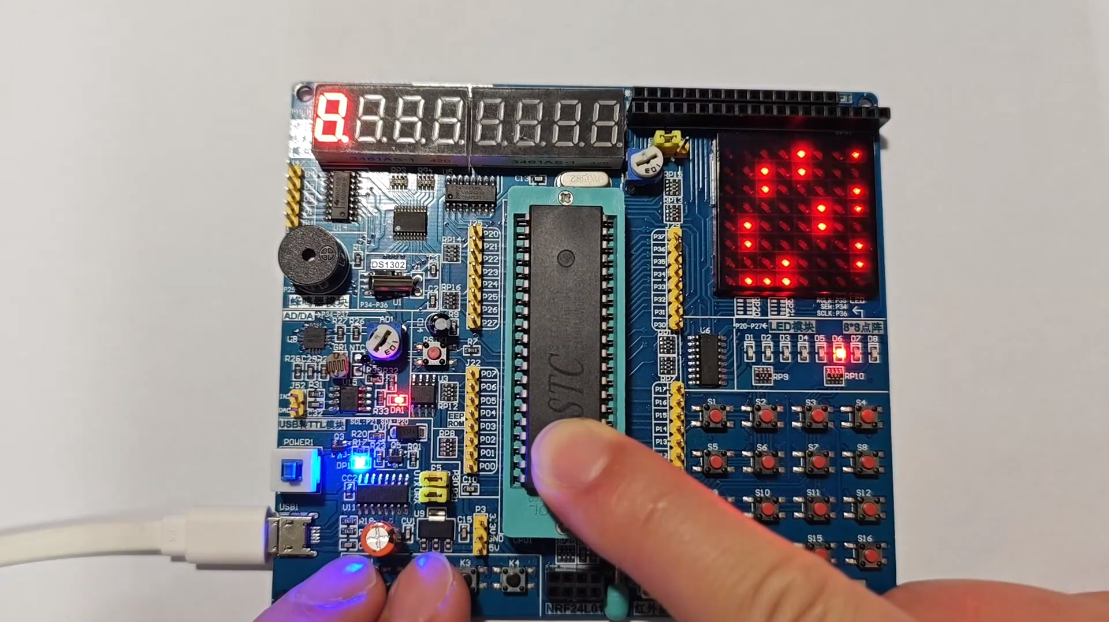

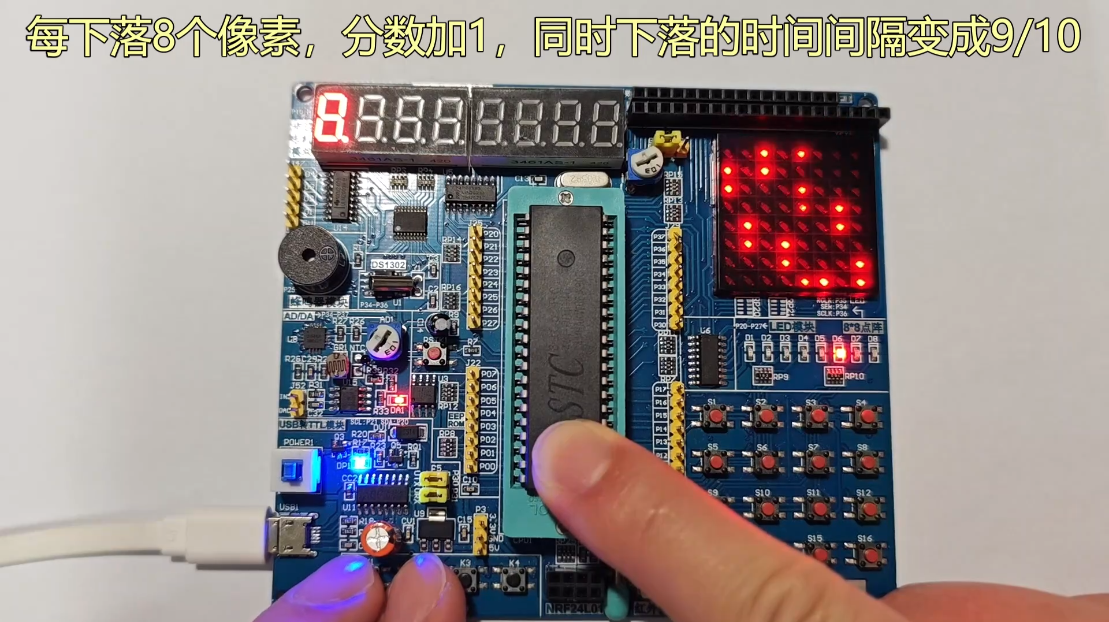

一、效果展示
二、原理分析
1、8X8点阵屏的显示
普中开发板上的64个LED通过74HC595和P0口来驱动，通过P0口来选择导通哪一列（低电平导通），通过74HC595串行移位寄存器来确定每一列显示的数据。
跟8位数码管（同样有64个LED）一样，用扫描的方法来驱动显示，每隔1ms切换下一列显示。本代码中专门用定时器1来扫描点阵屏，并设置定时器1的优先级比定时器0的高。
2、8X8点阵屏的控制
关键是下面这三个函数，通过与、或、移位、取反等操作，控制任意一个LED的亮灭，或者获取任意一个LED的亮灭状态。
/**
* 函 数：MatrixLED在指定位置画一个点
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：无
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
void MatrixLED_DrawPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] |= 0x01<<Y; }
}
/**
* 函 数：MatrixLED在指定位置清除一个点
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：无
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] &= ~(0x01<<Y); }
}
/**
* 函 数：MatrixLED获取其中一个LED的状态
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：LED的亮灭状态，1：亮，0：灭，2：说明超出了屏幕范围
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7)
{
if( DisplayBuffer[X] & (0x01<<Y) ) {return 1;}
else {return 0;}
}
else {return 2;}
}3、玩家控制的点的移动
利用上边的三个函数中的前两个，即void MatrixLED_DrawPoint(unsigned char X,unsigned char Y)和void MatrixLED_ClearPoint(unsigned char X,unsigned char Y)，移动的时候，先清除原来位置LED的显示，再点亮新的位置的LED。
4、障碍物的下落
缓存数组的8个字节对应的是8列，对缓存数组的字节进行移位即可实现全屏的LED向下移动一个像素，这样会让玩家控制的点熄灭，但是问题不大，移位之后立刻又点亮玩家控制的那个点的LED即可。
5、随机障碍物的产生
本代码中产生的障碍物的尺寸都是宽1高2，如何实现呢？通过函数unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)来获取LED亮灭状态，缓存数组的8个字节移位之后，检测每一列，如果这一列的LED的第二行为亮，第三行为灭，则点亮这一列的第一行的那个LED，否则不点亮。
但是要注意，让障碍物之间有起码一个像素的空隙，否则容易堵死，降低可玩性。同样用到函数unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)。缓存数组的8个字节移位之后，先产生一个0~7的随机数（对应1~8列）,检测该列、前一列（如果不是第一列的话）、后一列（如果不是最后一列的话）的第二行的LED是否都是熄灭状态，如果是的话，就在此列产生新的障碍物，否则向左或向右寻找满足条件的列。
6、独立按键的检测
独立按键的检测跟点阵屏的驱动类似，利用定时器每隔一段时间检测一次，然后跟上次的结果对比，从而判断是按下瞬间、长按还是松手瞬间。
三、各模块代码
1、8X8点阵屏
h文件
c
#ifndef __MATRIXLED__
#define __MATRIXLED__
extern unsigned char DisplayBuffer[];
void MatrixLED_Clear(void);
void MatrixLED_Init(void);
void MatrixLED_MoveLeft(unsigned char *Array,unsigned int Offset);
void MatrixLED_MoveUp(unsigned char *Array,unsigned int Offset);
void MatrixLED_Tick(void);
void MatrixLED_DrawPoint(unsigned char X,unsigned char Y);
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y);
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y);
#endifc文件
c
#include <REGX52.H>
/*引脚定义*/
sbit _74HC595_DS=P3^4; //串行数据输入
sbit _74HC595_STCP=P3^5; //储存寄存器时钟输入，上升沿有效
sbit _74HC595_SHCP=P3^6; //移位寄存器时钟输入，上升沿有效
/*
每一个B对应一个灯。缓存数组DisplayBuffer的8个字节分别对应这8列，高位在下
B0 B0 B0 B0 B0 B0 B0 B0
B1 B1 B1 B1 B1 B1 B1 B1
B2 B2 B2 B2 B2 B2 B2 B2
B3 B3 B3 B3 B3 B3 B3 B3
B4 B4 B4 B4 B4 B4 B4 B4
B5 B5 B5 B5 B5 B5 B5 B5
B6 B6 B6 B6 B6 B6 B6 B6
B7 B7 B7 B7 B7 B7 B7 B7
*/
//想要改变显示内容，改变数组DisplayBuffer的数据就行了，由定时器自动扫描
unsigned char DisplayBuffer[8];
/*函数定义*/
/**
* 函 数：LED点阵屏清空显示
* 参 数：无
* 返 回 值：无
* 说 明：直接更改缓存数组的数据就行了，由定时器自动扫描显示
*/
void MatrixLED_Clear(void)
{
unsigned char i;
for(i=0;i<8;i++){DisplayBuffer[i]=0;}
}
/**
* 函 数：MatrixLED初始化（即74HC595初始化）
* 参 数：无
* 返 回 值：无
*/
void MatrixLED_Init(void)
{
_74HC595_SHCP=0; //移位寄存器时钟信号初始化
_74HC595_STCP=0; //储存寄存器时钟信号初始化
MatrixLED_Clear(); //点阵屏清屏
}
/**
* 函 数：74HC595写入字节
* 参 数：Byte 要写入的字节
* 返 回 值：无
*/
void _74HC595_WriteByte(unsigned char Byte)
{
unsigned char i;
for(i=0;i<8;i++) //循环8次
{
_74HC595_DS=Byte&(0x01<<i); //低位先发
_74HC595_SHCP=1; //SHCP上升沿时，DS的数据写入移位寄存器
_74HC595_SHCP=0;
}
_74HC595_STCP=1; //STCP上升沿时，数据从移位寄存器转存到储存寄存器
_74HC595_STCP=0;
}
/**
* 函 数：8X8LED点阵屏显示数组内容
* 参 数：Array 传递过来的数组的首地址（即指针），数组名就是数组的首地址
* 返 回 值：Offset 偏移量，向左偏移Offset个像素
* 说 明：要求逐列式取模，高位在下
*/
void MatrixLED_MoveLeft(unsigned char *Array,unsigned int Offset)
{
unsigned char i;
Array+=Offset;
for(i=0;i<8;i++)
{
DisplayBuffer[i]=*Array;
Array++; //地址自增
}
}
/**
* 函 数：8X8LED点阵屏显示数组内容
* 参 数：Array 传递过来的数组的首地址（即指针），数组名就是数组的首地址
* 返 回 值：Offset 显示数组数据的偏移量，向上偏移Offset个像素
* 说 明：要求逐列式取模，高位在下
*/
void MatrixLED_MoveUp(unsigned char *Array,unsigned int Offset)
{
unsigned char i,m,n;
m=Offset/8;
n=Offset%8;
Array+=m*8;
for(i=0;i<8;i++)
{
DisplayBuffer[i]=(*Array>>n)|(*(Array+8)<<(8-n));
Array++;
}
}
/**
* 函 数：LED点阵屏驱动函数，中断中调用
* 参 数：无
* 返 回 值：无
*/
void MatrixLED_Tick(void)
{
static unsigned char i=0; //定义静态变量
P0=0xFF; //消影
_74HC595_WriteByte(DisplayBuffer[i]); //将数据写入到74HC595中锁存
P0=~(0x80>>i); //位选，低电平选中
i++; //下次进中断后扫描下一列
i%=8; //显示完第八列后，又从第一列开始显示
}
/**
* 函 数：MatrixLED在指定位置画一个点
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：无
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
void MatrixLED_DrawPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] |= 0x01<<Y; }
}
/**
* 函 数：MatrixLED在指定位置清除一个点
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：无
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
void MatrixLED_ClearPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7){ DisplayBuffer[X] &= ~(0x01<<Y); }
}
/**
* 函 数：MatrixLED获取其中一个LED的状态
* 参 数：X 指定点的横坐标，范围：0~7
* 参 数：Y 指定点的纵坐标，范围：0~7
* 返 回 值：LED的亮灭状态，1：亮，0：灭，2：说明超出了屏幕范围
* 说 明：左上角的LED为原点（0，0），向右为X轴正方向，向下为Y轴正方向
*/
unsigned char MatrixLED_GetPoint(unsigned char X,unsigned char Y)
{
if(X>=0 && X<=7 && Y>=0 && Y<=7)
{
if( DisplayBuffer[X] & (0x01<<Y) ) {return 1;}
else {return 0;}
}
else {return 2;}
}2、独立按键
h文件
c
#ifndef __KEYSCAN_H__
#define __KEYSCAN_H__
extern unsigned char KeyNumber1; //在main.c里使用
unsigned char Key(void);
void Key_Tick(void);
#endifc文件
c
#include <REGX52.H>
sbit Key1=P3^1;
sbit Key2=P3^0;
sbit Key3=P3^2;
sbit Key4=P3^3;
unsigned char KeyNumber;
unsigned char KeyNumber1; //在外部的main.c里使用
/**
* 函 数：获取独立按键键码
* 参 数：无
* 返 回 值：按下按键的键码，范围：0~12，0表示无按键按下
* 说 明：在下一次检测按键之前，第二次获取键码一定会返回0
*/
unsigned char Key(void)
{
unsigned char KeyTemp=0;
KeyTemp=KeyNumber;
KeyNumber=0;
return KeyTemp;
}
/**
* 函 数：按键驱动函数，在中断中调用
* 参 数：无
* 返 回 值：无
*/
void Key_Tick(void)
{
static unsigned char NowState,LastState;
static unsigned int KeyCount;
LastState=NowState; //保存上一次的按键状态
NowState=0; //如果没有按键按下，则NowState为0
//获取当前按键状态
if(Key1==0){NowState=1;}
if(Key2==0){NowState=2;}
if(Key3==0){NowState=3;}
if(Key4==0){NowState=4;}
//如果上个时间点按键未按下，这个时间点按键按下，则是按下瞬间
if(LastState==0)
{
switch(NowState)
{
case 1:KeyNumber=1;break;
case 2:KeyNumber=2;break;
case 3:KeyNumber=3;break;
case 4:KeyNumber=4;break;
default:break;
}
}
//如果上个时间点按键按下，这个时间点按键按下，则是一直按住按键
if(LastState && NowState)
{
KeyCount++;
if(KeyCount%5==0) //定时器中断函数中每隔20ms检测一次按键
{ //长按后每隔100ms返回一次长按的键码
if (LastState==1 && NowState==1){KeyNumber=5;}
else if(LastState==2 && NowState==2){KeyNumber=6;}
else if(LastState==3 && NowState==3){KeyNumber=7;}
else if(LastState==4 && NowState==4){KeyNumber=8;}
}
}
else
{
KeyCount=0;
}
//如果上个时间点按键按下，这个时间点按键未按下，则是松手瞬间
if(NowState==0)
{
switch(LastState)
{
case 1:KeyNumber=9;break;
case 2:KeyNumber=10;break;
case 3:KeyNumber=11;break;
case 4:KeyNumber=12;break;
default:break;
}
}
KeyNumber1=KeyNumber;
}3、定时器0
h文件
c
#ifndef __TIMER0_H__
#define __TIMER0_H__
void Timer0_Init(void);
#endifc文件
c
#include <REGX52.H>
/**
* 函 数：定时器0初始化
* 参 数：无
* 返 回 值：无
*/
void Timer0_Init(void)
{
TMOD&=0xF0; //设置定时器模式（高四位不变，低四位清零）
TMOD|=0x01; //设置定时器模式（通过低四位设为16位不自动重装）
TL0=0x66; //设置定时初值，定时1ms，[email protected]
TH0=0xFC; //设置定时初值，定时1ms，[email protected]
TF0=0; //清除TF0标志
TR0=1; //定时器0开始计时
ET0=1; //打开定时器0中断允许
EA=1; //打开总中断
PT0=0; //当PT0=0时，定时器0为低优先级，当PT0=1时，定时器0为高优先级
}
/*定时器中断函数模板
void Timer0_Routine() interrupt 1 //定时器0中断函数
{
static unsigned int T0Count; //定义静态变量
TL0=0x66; //设置定时初值，定时1ms，[email protected]
TH0=0xFC; //设置定时初值，定时1ms，[email protected]
T0Count++;
if(T0Count>=1000)
{
T0Count=0;
}
}
*/4、定时器1
h文件
c
#ifndef __TIMER1_H__
#define __TIMER1_H__
void Timer1_Init(void);
#endifc文件
c
#include <REGX52.H>
/**
* 函 数：定时器1初始化
* 参 数：无
* 返 回 值：无
*/
void Timer1_Init(void)
{
TMOD&=0x0F; //设置定时器模式（低四位不变，高四位清零）
TMOD|=0x10; //设置定时器模式（通过高四位设为16位不自动重装的模式）
TL1=0x66; //设置定时初值，定时1ms，[email protected]
TH1=0xFC; //设置定时初值，定时1ms，[email protected]
TF1=0; //清除TF1标志
TR1=1; //定时器1开始计时
ET1=1; //打开定时器1中断允许
EA=1; //打开总中断
PT1=1; //当PT1=0时，定时器1为低优先级，当PT1=1时，定时器1为高优先级
}
/*定时器中断函数模板
void Timer1_Routine() interrupt 3 //定时器1中断函数
{
static unsigned int T1Count; //定义静态变量
TL1=0x66; //设置定时初值，定时1ms，[email protected]
TH1=0xFC; //设置定时初值，定时1ms，[email protected]
T1Count++;
if(T1Count>=1000)
{
T1Count=0;
}
}
*/四、主函数
main.c
c
/*by甘腾胜@20250521
【效果查看/操作演示】B站搜索"甘腾胜"或"gantengsheng"查看
【单片机】STC89C52RC
【频率】[email protected]
【外设】8X8LED点阵屏、独立按键
【简单的原理分析】https://blog.csdn.net/gantengsheng/article/details/143581157
【注意】点阵屏旁边的跳线帽要接三个排针的左边两个
【操作说明】
（1）循环滚动显示游戏英文名的界面按任意按键开始游戏

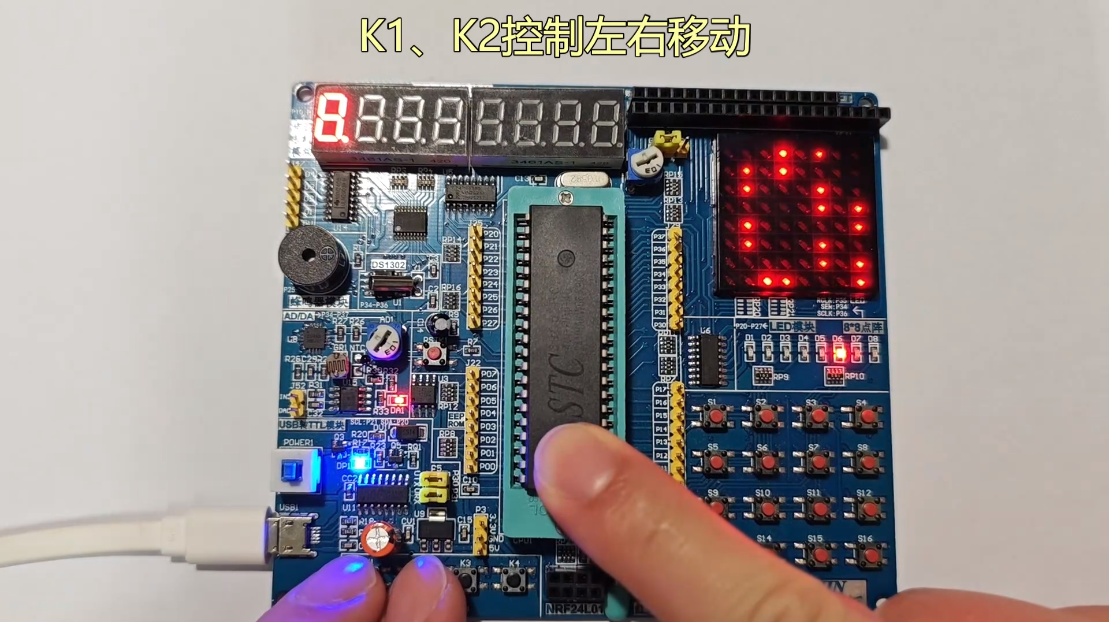

（2）K1、K2两个按键控制左右移动
（3）游戏结束全屏闪烁界面按K4进入滚动显示得分的英文的界面
（4）滚动显示得分的英文的界面可按K4跳过
（5）循环显示得分界面可按K3返回，重新开始游戏

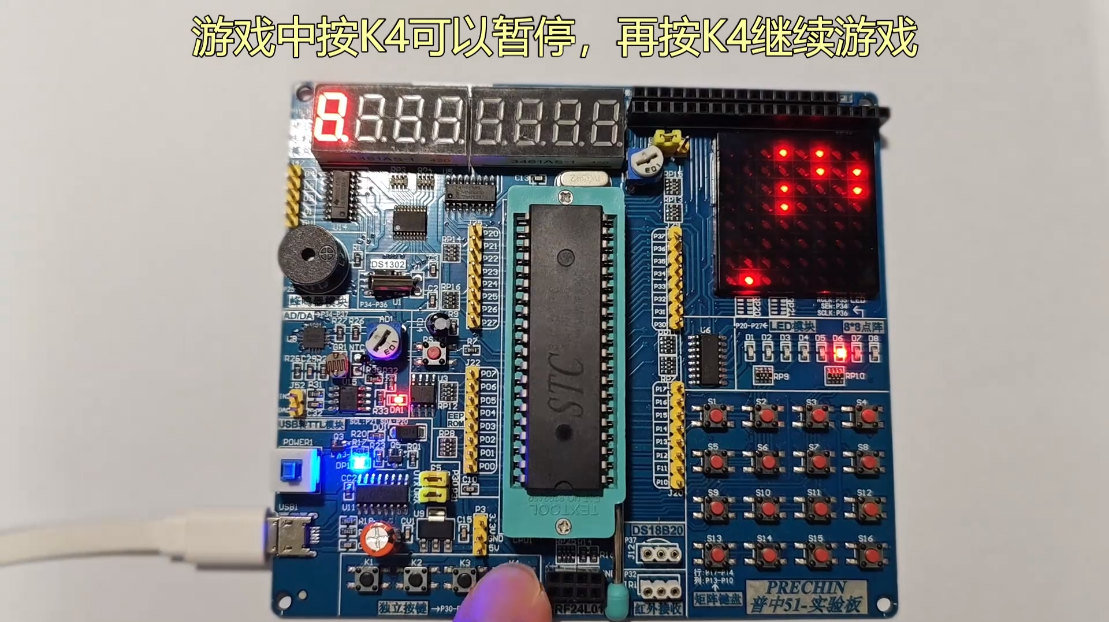

（6）游戏时按K4可以暂停或继续游戏
*/
#include <REGX52.H> //51单片机头文件
#include "MatrixLED.h" //8X8点阵屏
#include "KeyScan.h" //独立按键
#include "Timer0.h" //定时器0
#include "Timer1.h" //定时器1
#include <STDLIB.H> //随机函数
unsigned char KeyNum; //存储获取的键码
unsigned char Mode; //游戏模式，0：循环滚动显示游戏英文名，1：游戏中，2：游戏结束全屏闪烁，3：滚动显示得分的英文，4：循环滚动显示得分
bit OnceFlag; //各模式中切换为其他模式前只执行一次的标志（类似于主函数主循环前的那部分，用于该模式的初始化），1：执行，0：不执行
bit FlashFlag; //闪烁的标志，1：不显示，0：显示
bit GameOverFlag; //游戏结束的标志，1：游戏结束，0：游戏未结束
bit PauseFlag; //暂停的标志，1：暂停，0：继续
bit RollFlag; //字母或数字滚动一个像素的标志，1：滚动，0：不滚动
bit MoveFlag; //障碍物向下移动一个像素的标志，1：移动，0：不移动
unsigned char Offset; //偏移量，用来控制字母或数字向左滚动显示
unsigned int Score; //游戏得分
unsigned char T0Count; //定时器0计数全局变量
unsigned int Duration=500; //移动的时间间隔，单位是1ms，初始500ms移动一次
unsigned char Player; //玩家位置，范围：0~7，对应1~8列
unsigned char RandomColumn; //产生的随机的列，范围：0~7
unsigned char FallCount; //下落的像素的计数
unsigned char idata ScoreShow[]={ //二位数游戏得分（用于滚动显示），idata：变量保存在片内的简介寻址区
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // 无显示
0x00,0x00,0x00,0x00,0x00,0x00, // 得分的百位
0x00,0x00,0x00,0x00,0x00,0x00, // 得分的十位
0x00,0x00,0x00,0x00,0x00,0x00, // 得分的个位
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // 无显示
};
//取模要求：阴码（亮点为1），纵向取模，高位在下
//我分享的工程文件夹中有6X8像素的ASCII字符字模
//code：数据保存在flash中
unsigned char code Table1[]={ //游戏名称"滑动或者死亡"的英文：<<SLIDE OR DIE>>，宽6高8
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // 无显示
0x00,0x08,0x14,0x22,0x49,0x14,0x22,0x41, // << 宽8高8（自定义书名号：两个小于号）
0x00,0x46,0x49,0x49,0x49,0x31, // S
0x00,0x7F,0x40,0x40,0x40,0x40, // L
0x00,0x00,0x41,0x7F,0x41,0x00, // I
0x00,0x7F,0x41,0x41,0x22,0x1C, // D
0x00,0x7F,0x49,0x49,0x49,0x41, // E
0x00,0x00,0x00,0x00,0x00,0x00, //
0x00,0x3E,0x41,0x41,0x41,0x3E, // O
0x00,0x7F,0x09,0x19,0x29,0x46, // R
0x00,0x00,0x00,0x00,0x00,0x00, //
0x00,0x7F,0x41,0x41,0x22,0x1C, // D
0x00,0x00,0x41,0x7F,0x41,0x00, // I
0x00,0x7F,0x49,0x49,0x49,0x41, // E
0x00,0x41,0x22,0x14,0x49,0x22,0x14,0x08, // >>
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // 无显示
};
unsigned char code Table2[]={ //"得分"的英文："SCORE"，宽6高8
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, //无显示
0x00,0x46,0x49,0x49,0x49,0x31, // S
0x00,0x3E,0x41,0x41,0x41,0x22, // C
0x00,0x3E,0x41,0x41,0x41,0x3E, // O
0x00,0x7F,0x09,0x19,0x29,0x46, // R
0x00,0x7F,0x49,0x49,0x49,0x41, // E
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, //无显示
};
unsigned char code Table3[]={ //游戏得分的字模数据，宽6高8
0x00,0x3E,0x51,0x49,0x45,0x3E, // 0
0x00,0x00,0x42,0x7F,0x40,0x00, // 1
0x00,0x42,0x61,0x51,0x49,0x46, // 2
0x00,0x21,0x41,0x45,0x4B,0x31, // 3
0x00,0x18,0x14,0x12,0x7F,0x10, // 4
0x00,0x27,0x45,0x45,0x45,0x39, // 5
0x00,0x3C,0x4A,0x49,0x49,0x30, // 6
0x00,0x01,0x71,0x09,0x05,0x03, // 7
0x00,0x36,0x49,0x49,0x49,0x36, // 8
0x00,0x06,0x49,0x49,0x29,0x1E, // 9
};
/**
* 函 数：主函数（有且仅有一个）
* 参 数：无
* 返 回 值：无
* 说 明：主函数是程序执行的起点，负责执行整个程序的主要逻辑
*/
void main()
{
unsigned char i;
P2_5=0; //防止开发板上的蜂鸣器发出声音
Timer0_Init(); //定时器0初始化
Timer1_Init(); //定时器1初始化
MatrixLED_Init(); //点阵屏初始化
while(1)
{
KeyNum=Key(); //获取键码
/*键码处理*/
if(KeyNum)
{
srand(TL0); //每次获取非零键码都用定时器0的低8位做种子，从而产生真随机数
if(Mode==0) //如果是循环滚动显示游戏英文名的界面
{
if(KeyNum>=9 && KeyNum<=12) //如果按下任意按键（松手瞬间）
{
Mode=1; //切换到模式1
OnceFlag=1; //切换模式前只执行一次的标志置1
}
}
else if(Mode==1) //如果是正在游戏的界面
{
if(KeyNum==12) //如果按下K4（松手瞬间）
{
PauseFlag=!PauseFlag; //置反暂停的标志
MoveFlag=0; //移动的标志置0
T0Count=0; //定时器0全局技术变量清零
if(PauseFlag==0){MatrixLED_DrawPoint(Player,7);} //由暂停变成继续，则重新显示玩家位置（防止显示不计时）
}
}
else if(Mode==2) //如果是游戏结束全屏闪烁的界面
{
if(KeyNum==12) //如果按下K4（松手瞬间）
{
Mode=3;
OnceFlag=1;
}
}
else if(Mode==3) //如果是滚动显示英文"SCORE"的界面
{
if(KeyNum==12) //如果按下K4（松手瞬间）
{
Mode=4;
OnceFlag=1;
}
}
else if(Mode==4) //如果是循环滚动显示得分的界面
{
if(KeyNum==11) //如果按下K3（松手瞬间）
{
Mode=1; //重新开始游戏
OnceFlag=1;
}
}
}
/*游戏处理*/
if(Mode==0) //循环滚动显示游戏英文名
{
if(OnceFlag) //切换到其他模式前，此if中的代码只执行1次
{
OnceFlag=0; //只执行一次的标志清零
Offset=0; //滚动显示的偏移量清零
}
if(RollFlag) //如果滚动的标志RollFlag为真（非零即真）
{
RollFlag=0; //滚动的标志RollFlag清零
MatrixLED_MoveLeft(Table1,Offset); //向左滚动
Offset++; //每次向左移动一个像素
Offset%=96; //越界清零，循环滚动显示
}
}
else if(Mode==1) //游戏进行中
{
if(OnceFlag)
{
OnceFlag=0;
//游戏初始化
MatrixLED_Clear(); //清屏
GameOverFlag=0; //游戏结束的标志置0
Score=0; //得分清零
PauseFlag=0; //暂停的标志置0
Duration=500; //初始每隔500ms移动一次障碍物
Player=rand()%8; //随机确定玩家的初始位置
MatrixLED_DrawPoint(Player,7); //显示玩家位置
MoveFlag=0; //移动的标志置0
T0Count=0; //定时器0全局计数变量清零
}
if(PauseFlag==0) //如果不是暂停状态
{
if(MoveFlag) //如果移动的标志为真
{
MoveFlag=0; //移动的标志置0
if(MatrixLED_GetPoint(Player,6)) //如果玩家正上方的点是障碍物
{ //则游戏结束
Mode=2; //切换到模式2
GameOverFlag=1; //游戏结束的标志置1
}
else //如果游戏未结束
{
for(i=0;i<8;i++) //整个屏幕的显示向下平移一个像素
{ //会导致玩家控制的点熄灭
DisplayBuffer[i]<<=1;
}
MatrixLED_DrawPoint(Player,7); //重新显示玩家位置
for(i=0;i<8;i++) //每个障碍物都是宽1高2的条状物
{
if( MatrixLED_GetPoint(i,1)==1 && MatrixLED_GetPoint(i,2)==0 )
{
MatrixLED_DrawPoint(i,0);
}
}
RandomColumn=rand()%8; //产生0~7的随机数（用来投放障碍物）
if(rand()%2) //通过随机数确定向左或向右寻找合适的列投放障碍物
{
for(i=0;i<8;i++) //向右寻找
{
if( MatrixLED_GetPoint((RandomColumn+i)%8,1)==0 && MatrixLED_GetPoint((RandomColumn+i+1)%8,1)==0
&& MatrixLED_GetPoint((RandomColumn+i+7)%8,1)==0 ) //保证障碍物之间起码有一个像素的空隙
{
MatrixLED_DrawPoint((RandomColumn+i)%8,0);
break; //找到合适的位置则退出循环
}
}
}
else //向左寻找
{
for(i=8;i>0;i--)
{
if( MatrixLED_GetPoint((RandomColumn+i)%8,1)==0 && MatrixLED_GetPoint((RandomColumn+i+1)%8,1)==0
&& MatrixLED_GetPoint((RandomColumn+i+7)%8,1)==0 )
{
MatrixLED_DrawPoint((RandomColumn+i)%8,0);
break;
}
}
}
FallCount++; //记录下落的像素数
if(FallCount%8==0) //每下落8个像素，分数加1
{
FallCount=0; //变量清零
Score++;
Duration=Duration*9/10; //每增加一分，速度变为10/9，即时间间隔变为9/10
if(Duration<100){Duration=100;} //控制时间间隔的最小值为100ms
}
}
}
}
else //如果是暂停状态
{
if(FlashFlag) //如果闪烁的标志为真
{
MatrixLED_ClearPoint(Player,7); //不显示
}
else
{
MatrixLED_DrawPoint(Player,7); //显示
}
}
}
else if(Mode==2) //游戏结束全屏闪烁
{
//在定时器1中实现全屏闪烁
}
else if(Mode==3) //滚动显示得分的英文"SCORE"
{
if(OnceFlag)
{
OnceFlag=0;
Offset=0;
}
if(RollFlag && Offset<=38) //只滚动显示一次英文
{
RollFlag=0;
MatrixLED_MoveLeft(Table2,Offset);
Offset++;
}
else if(Offset>38) //滚动结束后，自动切换到循环滚动显示得分的模式
{
Mode=4;
OnceFlag=1;
}
}
else if(Mode==4) //循环滚动显示得分
{
if(OnceFlag)
{
OnceFlag=0;
Offset=0;
//将得分的十位、个位的字模写入数组ScoreShow中
for(i=0;i<6;i++)
{
ScoreShow[ 8+i]=Table3[(Score/100%10)*6+i]; //百位
}
for(i=0;i<6;i++)
{
ScoreShow[14+i]=Table3[(Score/10%10)*6+i]; //十位
}
for(i=0;i<6;i++)
{
ScoreShow[20+i]=Table3[(Score%10)*6+i]; //个位
}
}
if(RollFlag)
{
RollFlag=0;
MatrixLED_MoveLeft(ScoreShow,Offset);
Offset++;
Offset%=26; //循环滚动显示
}
}
}
}
/**
* 函 数：定时器0中断函数
* 参 数：无
* 返 回 值：无
*/
void Timer0_Routine() interrupt 1
{
static unsigned char T0Count1,T0Count2,T0Count3; //定时器计数变量
TL0=0x00; //设置定时初值，定时10ms，[email protected]
TH0=0xDC; //设置定时初值，定时10ms，[email protected]
T0Count1++;
T0Count2++;
T0Count3++;
T0Count++;
if(T0Count1>=2) //每隔20ms检测一次键码，且更新玩家位置
{
T0Count1=0;
Key_Tick();
/*在中断函数中更新玩家的位置*/ //在主循环中更新显示会受代码影响，导致控制不流畅
if(KeyNumber1 && Mode==1) //如果有按键按下且处于游戏进行中
{
if(KeyNumber1==1 && PauseFlag==0) //如果短按K1，且不是暂停状态
{
if(Player>0) //如果不是在最左
{
if(MatrixLED_GetPoint(Player-1,7)) //如果向左移动后，左侧为障碍物
{ //则游戏结束
Mode=2; //切换到全屏闪烁界面
GameOverFlag=1; //游戏结束的标志置1
}
else //如果游戏未结束
{
MatrixLED_ClearPoint(Player,7); //清除原来位置的显示
Player--; //向左移动一个像素
MatrixLED_DrawPoint(Player,7); //显示移动后的新位置
}
}
}
if(KeyNumber1==2 && PauseFlag==0) //如果短按K2，且不是暂停状态
{
if(Player<7) //如果不是在最右
{
if(MatrixLED_GetPoint(Player+1,7)) //如果向右移动后，右侧为障碍物
{ //则游戏结束
Mode=2; //切换到全屏闪烁界面
GameOverFlag=1; //游戏结束的标志置1
}
else
{
MatrixLED_ClearPoint(Player,7); //清除原来位置的显示
Player++; //向右移动一个像素
MatrixLED_DrawPoint(Player,7); //显示移动后的新位置
}
}
}
KeyNumber1=0; //独立按键的键码清零
}
}
if(T0Count2>=50) //每隔500ms置反FlashFlag
{
T0Count2=0;
FlashFlag=!FlashFlag;
}
if(T0Count3>=10) //每隔100ms滚动显示一次字母或数字
{
T0Count3=0;
RollFlag=1;
}
if(T0Count>=Duration/10) //每隔Duration ms移动一次障碍物
{
T0Count=0;
MoveFlag=1;
}
}
/**
* 函 数：定时器1中断函数
* 参 数：无
* 返 回 值：无
* 说 明：专门用定时器1来扫描显示LED点阵屏，定时器1的优先级要比定时器0的高，否则显示会有闪烁现象
*/
void Timer1_Routine() interrupt 3
{
TL1=0x66; //设置定时初值，定时1ms，[email protected]
TH1=0xFC; //设置定时初值，定时1ms，[email protected]
if(Mode==2 && FlashFlag){P0=0xFF;} //控制游戏结束后的全屏闪烁
else{MatrixLED_Tick();}
}总结
难在随机的障碍物的产生，要保证障碍物之间有空隙，防止全部堵死。
